第1页:为什么修改电源
传统的电压修改主要针对系统的两大部分:主板(Vcore，Vdimm，有时还有Vagp，Vdd，Vio，和一些主板自带的特定调节)和显卡(Vgpu，Vmem，有时还有Vref，Vddq，OVP)。除了这两个部分之外，其实还可以修改电脑电源的电压。一些简单的修改可以控制目前绝大部分电源提供的基本电压(3.3v, 5v还有12v)。
市面上的电源很少提供这种电压控制功能。我只记得一些来自Antec(例如TrueControl 550), PC Power & Cooling，OCZ Technology以及SOYO等高端电源提供了这种功能。然而，即便是这些电源也能通过一些附加的调整变得更好，因为他们的标准电压范围非常窄。
○ 为什么要修改你的电源?
网上论坛中有人问为什么需要修改电源?这么做能得到什么?下面是我的答案。
通常来讲，超频是升高电压的首要原因。比 3.3v输出更高的电压在这超频这方面非常有用。正如你所知的那样，目前绝大部分的主板为内存插槽提供的电压，都不能达到ATX标准规定的3.3v电压。主板的BIOS通常不允许将Vdimm电压调整到高于2.9v的水平上。只有一些来自ABIT和MSI专门以超频为目标的主板，才提供了很宽的调节范围。然而，在对相关的控制部分(所有主板上都有的Vdimm调整)修改之后，就已经达到了电源所能提供的输出上限 3.3v。
如果一个廉价的Codegen电源即使在很小的负载下其输出也会降至3.0-3.1v的话，就别指望这种电源能为内存插槽提供3.3伏的电压了。这样的话也就削弱了内存的超频性能。此外，一些内存芯片(特别是Winbond BH-5)的频率会随着电压成比例的升高，而没有任何限制。3.5v对于Winbond BH-5芯片来说通常已经足够了，当然如果你想破纪录的话，还可以得到更高的电压。所以，3.3v电压的调整可以最终增强Vdimm调整的效果。
5v电压输出影响着通过Molex接口供电的显卡的超频性能。这里你不能期望更多，但是10-20MHz的增加还是小意思的。除此以外，电压输出过低还会影响CPU的超频性能，特别是SocketA接口这一类的处理器。
是否有用户想在 12v输出上获得更高的电压?我不知道谁有这种要求。如果真这样做的话，风扇会稍稍转的快一点，但是硬盘也会变得更热。我不认为你可以感受的到11.5v和12.5v之间有任何明显的差距。
另一方面，主板和显卡通过这些 5v和 12v的线路获得电能来驱动大量的元件。尽管对于频率的提升没那么明显，高而且稳定的电压毫无疑问对于极限超频有非常积极的影响。
并不是所有的人都是为了追求极限。另一种传统的超频思想是将便宜的硬件超频以获得与昂贵的硬件一样的性能，并通过这种方法来省钱。幸运的是，现在没有人会用买别的硬件剩下的钱购买一块带有250-300W电源没有名气的主板。
但是无论怎样，一个30-40美元以下的电源不能完全稳定的工作于现在的电脑系统之中。要知道便宜没好货!如果一个低端电源工作在其极限状态时(系统会消耗几乎全部电源可以输出的能量)，你不可能指望获得一个稳定的电压。
在最好的情况下，电源的输出将会出现一些波动，最坏的而且非常普遍的情况是，在一定的负载下(游戏或者测试时)输出电压将降低到要求值以下。这种情况可以通过适当的调整得以改善，也就是说你能将电压调整到所要求的水平上。
第2页:电源工作原理
虽然电源和显卡或主板没有什么共同点,但是在电压调节的理论方面却是一样的。
在电路图中包含有所谓的反馈电路，反馈电路可以告知供电部分被其所驱动的设备上电压的真实水平。如果在反馈电路中的电压低于所要求的水平，电源(或者PCB上的电源电路)会自动将这一电压提升回标准水平。电压调整通过使用一个附加的电阻来减少反馈电路中的电压(反馈电路通过一个电阻接地)。于是电源将通过增加主电路中的电压来提升反馈电路中的电压。
显卡和主板都有控制电压的芯片，每一个芯片都有其独立的反馈电路。而所谓的传感线路(sense wire )为电源提供了相同的功能。传感线路是一些与20-pin ATX电源接口保持某种联系的附加线路。他们和主线路一样传送电压，但是电源使用传感线路来跟踪电压。有时候这种修正被称为Vsense调整，但是我认为叫做“传感线路”调整更贴切一些也更符合逻辑。
○ 免责声明
这篇硬件修改指导已经被ModLabs.net的团队成功的付诸实践。我们测试了每一个修改的可操作性而且发现这非常有价值。然而，我们不能保证每一个人都能成功。我们不接受任何关于在调整之后损坏设备的投诉，这种问题只能说明你自己在修改过程中出现了错误。作者和ModLabs.net不为任何重复这篇指导而造成的损坏负责。
请注意! 电源电压修改将使所有的质保失效。所以你应尽量确保能将所有拆下的元件复原，以防止设备的损坏。
请在确认以下情况之后，再着手进行电源电压修改:
※你很明确将要做什么
※你非常明确为什么你要这么做
※你有很好的焊接技术
※你不担心失去质保
※你已经榨干了电脑的最大性能，但是还想要更进一步
※所有其他的超频方法已经失效
第3页:所需工具和元件

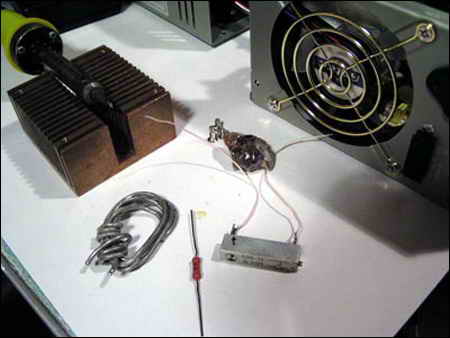

为了进行修改，我们需要:
※带有传感线路的电源
※电焊烙铁，电线和其它设备
※万用表
※10,000欧姆可变电阻(1-3片)
※50欧姆定值电阻(1-3片)
※绝缘带或者热收缩管
正如上面提及的那样，我们必须要有一个带传感线路的电源。唉，如果你拥有一个非常便宜的或者用了两到三年的老电源，那你将很有可能在电源上发现不了反馈电路。例如，以前提到过的Codegen电源(至少我那三个用来支撑书架的电源)就没有传感线路，这种电源就不能修改。这是最坏的情况了。
最好的情况是你的电源有三个独立的传感线路分别应用于三组电压输出。如果你的电源价值在80到100美元以下，那么你基本就没机会遇见这样的情况了。我只能想起来Antec在其TruePower系列产品中曾经使用过这种反馈回路，像PC Power & Cooling和OCZ科技等品牌也有能力使用这种技术，因为对于他们来说品质远比生产成本重要的多。我还在Sweex (Gold系列650W)和Antec为CWT品牌OEM的产品上(确切的说是550W的型号上)使用过这种电路。
贴上包括Thermaltake还有Chieftec等不同商标销售的，来自Sirtec的电源拥有一个 3.3v电路的传感线路，它独立的控制着电路。这样的话就使得你的修改只能控制 3.3v这一线路的输出电压，而其他两路仍然将会独立工作，不会被你控制住。
一些制造商使用了带有两个传感线路的电路，其中一个应用于 3.3v，另一个同时控制控制其它两组电压输出电路。这就是说增加 5v输出的电压将会在 12v输出上得到同样的效果。
最后，还有一种使用 3.3v传感线路同时控制三组输出的电路。这种设计非常的不方便，但是从容易实现这一观点来看，这却是最便宜的方法了。这也解释了为什么你总是在便宜的电源上看到这种电路设计。当然，这总比什么都没有要强。
第4页:实战电压修改
我们将以TrueControl 550电源为例，这种电源带有三种传感线路(最好的情况)。我没有对 5v和 12v的输出线路进行修改，因为他们正常的电压范围已经可以设置到 5.35v和 12.42v，这对我来说已经足够了。我发现 3.3输出的最大值 3.42v非常不够。所以我将以此输出作为修改的例子。对于其他的电源来说，所进行的修改步骤都是一样的。
我希望大家都有足够的经验而使得下面的警告显得多余，但是无论如何:在进行每一步之前，先将电源与其他设备分开(主板，显卡，硬盘等等)，当然更得将电源断电(将电源插头从插座里拔出来).

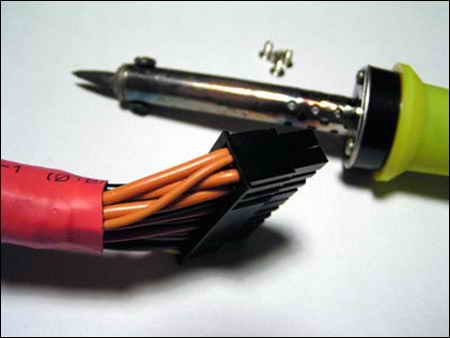

让我们从找出传感线路开始。这非常简单。我们要找的线路就在ATX输出接口的旁边: 3.3v橙色的线在一边，红色和黄色( 5v和 12v)的线在另外一边。正如你所看到的那样，从ATX输出接口出来的不只是粗线路，而且还有同样颜色的细线路。我们就需要这些细线路。橙色的细线路就是 3.3v输出的传感线路。

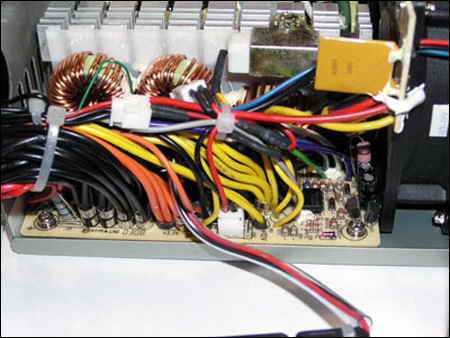

选择一个对你来说方便的剪断位置。个人而言，我会选择将这一位置放置在电源外壳的内部，将电阻从线路通过的空洞里穿出来。我认为这是最符合人类环境改造学的设计。
总结一下上面的步骤，首先拆掉电源外壳，从一大堆线路中找到所需的那根(一定要找对啊)，然后从中剪断。
为了进行修改，我们需要一个50欧姆的定值电阻和一个10,000欧姆的可变电阻，最好是有很多转的那种可变电阻，这样可以得到更平滑的控制效果。我们提出的这种电路修改不是唯一可行的方案。可能还有一些其它电路的综合方案，一些人的综合方案中就将3.3v，5v，12v电路都包含进去，所有的电路都将起作用。我们这一版本的优点在于其通用性(同一元件适用全部三种电路)和最大的元件可用性——我们使用了最简单和最普遍的元件。

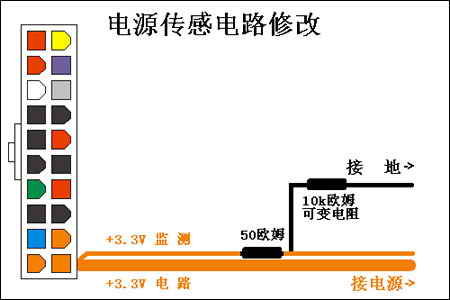

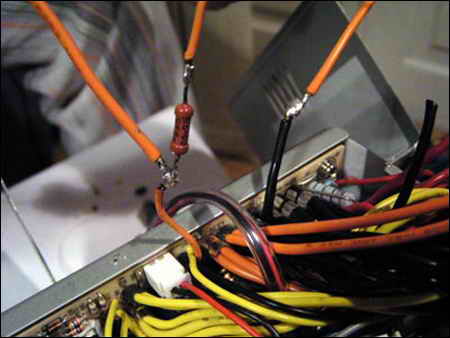

接下来在剪断的电线之间焊进一个50欧姆的定值电阻。然后，在这个电阻之后，靠近电源(而不是靠近ATX接口的方向!)那一边，悬挂上一个10,000欧姆可变电阻的输出端。再将可变电阻的第二个输出端接地，在电源内部就可以接地。
所有的三种修改都可以遵循同样的步骤(对于 3.3v， 5v和 12v输出来说)，只在不同的线路上操作:你只需要对红色的和黄色的线路重复上述步骤。如果你的电源不具备三个独立的传感线路，你将只能进行一或者两处修改。
注意! 我要提醒你可变电阻必须调到最大值，也就是说10,000欧姆。在焊接之前就要确定这件事!在焊接之后，小心的将所有裸露在外的焊点作绝缘处理。忽视这一点将导致你的电源或者其他硬件的损坏。
第5页:实测修改成果

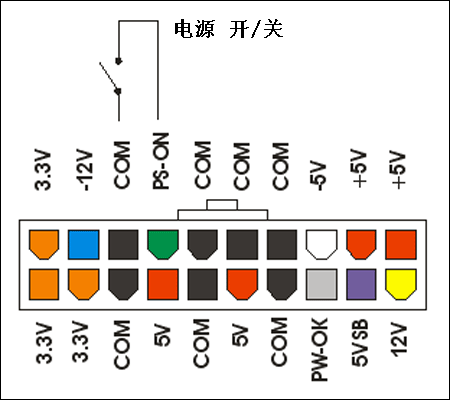

在修改完成之后，别匆忙的将所有的东西归位。首先单独试一下电源。将电源的插头插入插座，然后使用弯曲的夹子连通ATX电源接口的4和6(或者3和4，如下图所示):
使用万用表测量 3.3v电路的电压，然后旋转可变电阻来减小其阻值。如果电阻有很多转的话，你应该耐心一点。无论如何，电压过一会儿就将会开始升高。将其调整到所希望的水平，然后返回到标准情况。将电源装进机箱，在“活的”电脑里使用BIOS数据或者万用表重复这一过程(在一个微小附加的调整之后，见下面)。到此为止，修改工作结束了。
调整到什么电压完全取决于你自己。在Antec TrueControl 550 电源电源所规定的标准极限电压之内都可以认为是安全的(这款产品上市之前经过了严格的工厂测试)。再重复一下，这些极限电压分别为 3.45v， 5.4v和 12.5v。
我曾听说有人使用调整到 3.6v， 5.5v和 12.9v的电源平稳运行系统数月。我想这对平常的使用来说是非常有意义的标准。
至于说到破纪录——那好像有点“人有多大胆，地有多大产”的意思。我知道当 3.3v输出可以提升到 4.1v，但是没有人可以在这么高的电压下保证你硬件的安全...你自己想冒险就试试吧!
第6页:简单监测和结论
○ 简单的 3.3v监测
我们都知道主板所报的电压值是不严密的，所以测量实时电压的最好方法就是在Molex接口上附加一个万用表。然而，这只能给你给出你4-pin接口的 5v和 12v电压。因为 5VSB, -5v和-12v对于用户来说不是那么重要，而知道 3.3v输出的实际电压值十分重要。
这个电压值通过20-pin的ATX接口向主板提供，但是既然我们已经做了这么多了，为什么我们不能为电源的结构做一个微调呢?
让我们回到50欧姆电阻焊入传感线路的地方。靠近电源的方向，这儿还有一个可变电阻，在其后出现的是降低了的电压。但是在定值电阻之前，传感线路中的电压等于主板上所接受的电压!
所以，我们在定值电阻之前传感线路上又焊入了一个电线。你也许希望在接入一条线路的同时拥有一个完全隔离好的插槽端。
我将这根电线从电源中拿出来，通过万用表来实时监控 3.3v的电压输出情况。
○ 结论
希望我们所描述的修改可以为超频爱好者打开另一扇大门，同时低功率或者低质量的电源也许可以通过电压调整避免升级所需的费用。
