在一些通讯要求比较严格的行业，一般不允许通讯中断，那么为了防止链路因为某种原因而无法通讯，就需要将其配置成冗余链路，当主链路因为某种原因而断开时，会马上切换到备用链路，下面就结合cisco模拟软件，进行模拟实验。

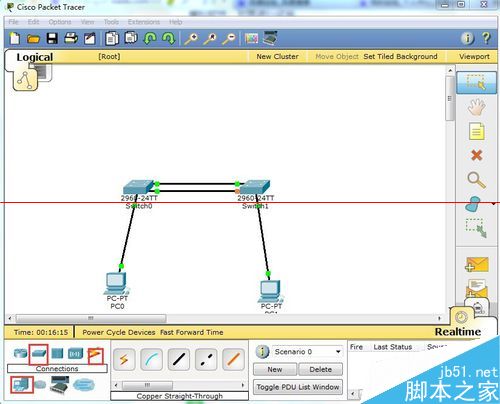

1、打开cisco模拟器，按照如图方式连接服务器和交换机。

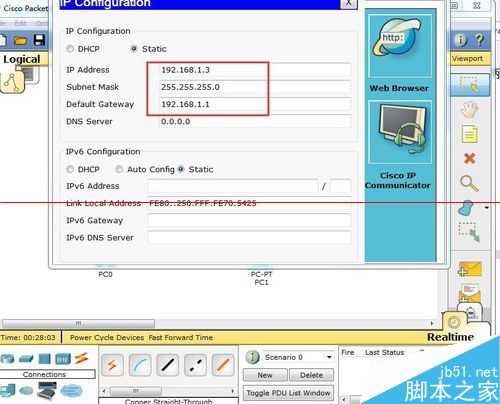

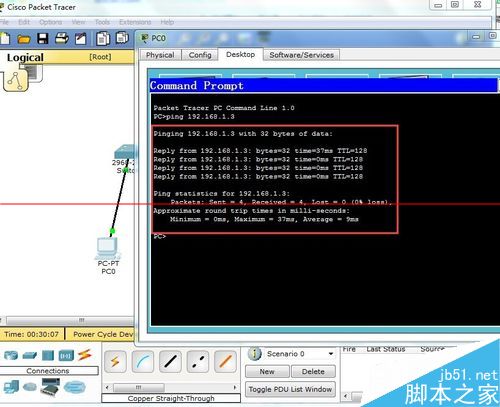

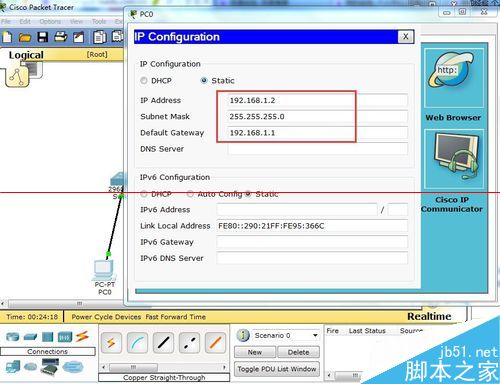

2、pc0IP配置为192.168.1.2子网掩码配置为255.255.255.0网关配置为192.168.1.1，pc1IP配置为192.168.1.3子网掩码配置为255.255.255.0网关配置为192.168.1.1---pc0 ping pc2可以ping通。

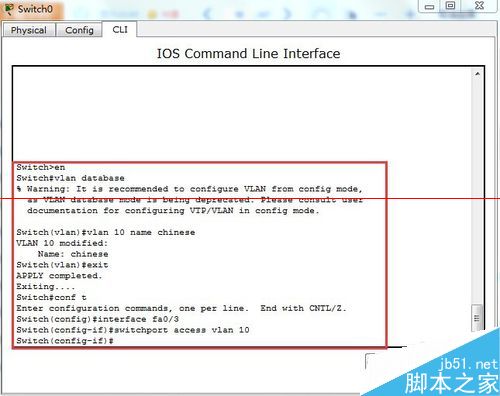

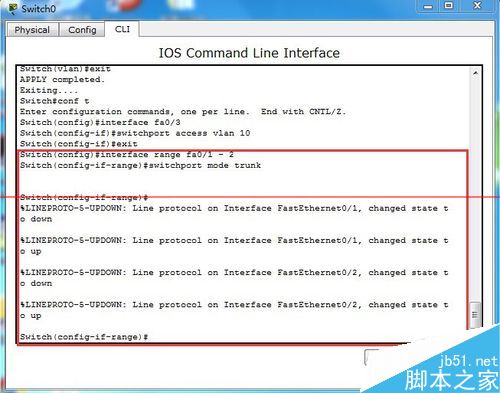

3、配置交换机switch1---在特权模式下生成vlan 10---进入fa0/3中的端口模式，将fa0/3配置到vlan 10中（由于端口默认模式为access所以不需配置）----将fa/1和fa0/2配置模式为trunk

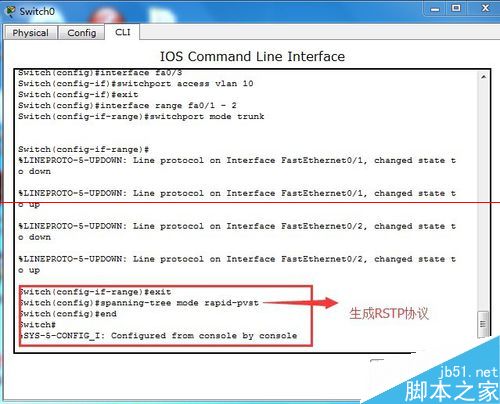

4、将STP协议转换成RSTP协议----在特权模式下输入spanning-tree mode rpaid-pvst
5、以配置交换机switch1相同的方法配置switch2。

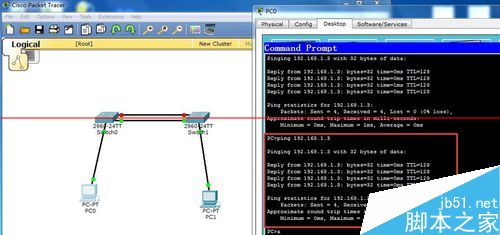

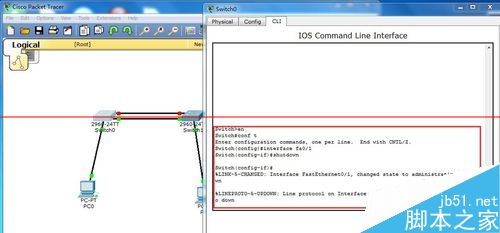

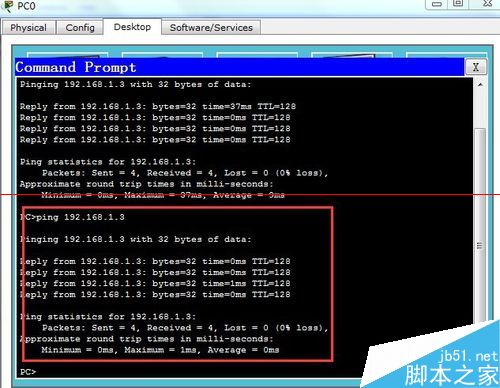

6、pc0 ping pc1可以ping通----将端口fa0/1shutdown后，会发现主链路断开，冗余链路马上接通----此时pc0 ping pc1依然可以ping通，此时RSTP协议即配置完成。
注意事项：
1、两台s2960交换机两链路相连，默认为STP协议。
2、交换机的聚合口的端口必须是连续的。
