H3C S5000PV2-EI系列以太网交换机是H3C面向中小商业市场（SMB市场）推出的新一代全千兆管理型交换机产品，在满足高性能接入的基础上，提供完备的安全接入策略和更强的网络管理维护易用性；可广泛应用于政府、中小型企业、学校、酒店等行业的网络建设场景。

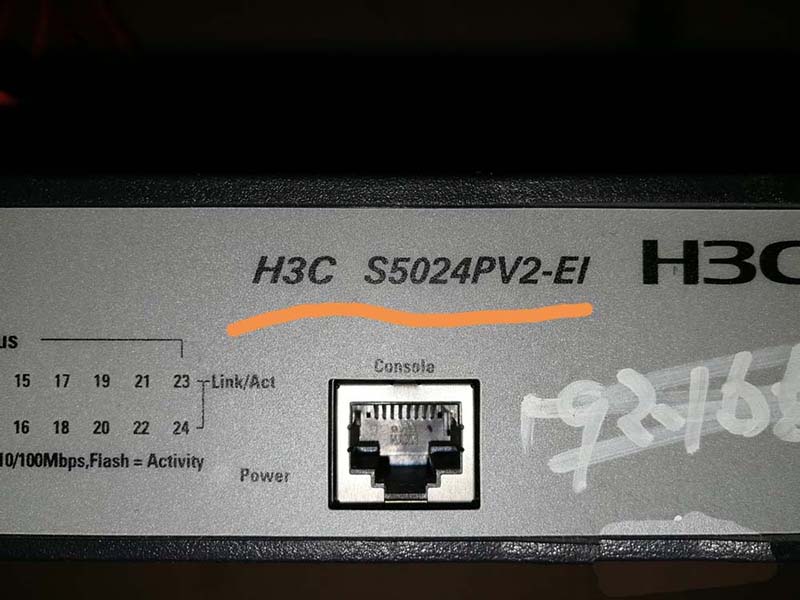

H3C S5024PV2-EI网管交换机设置过程，详看下图。我这里交换机IP设置为192.168.0.60，子网掩码为255.255.254.0，一会设置完成后可以通过ssh或网页登陆管理交换机。
1、先给交换机通电

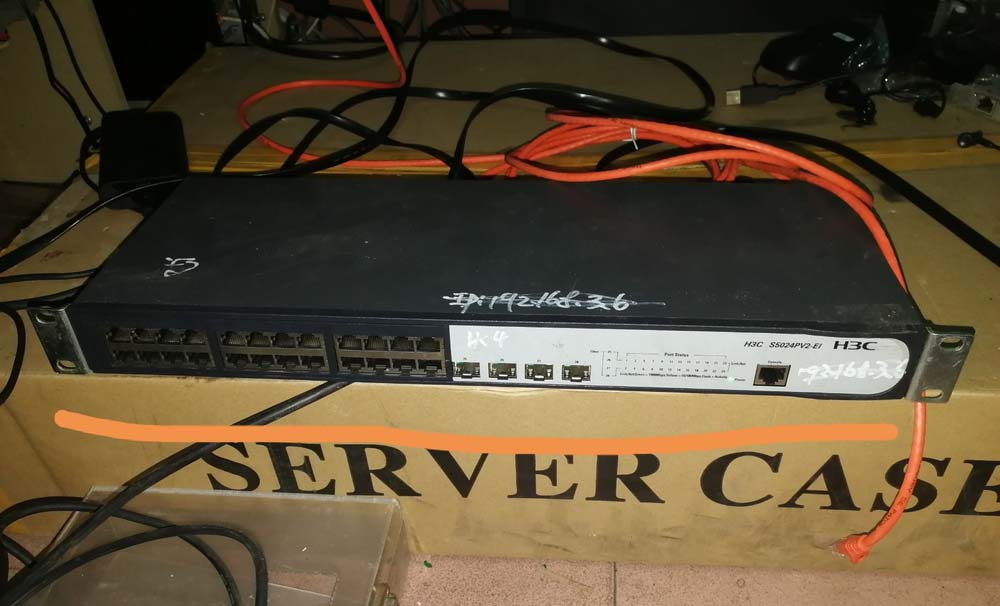

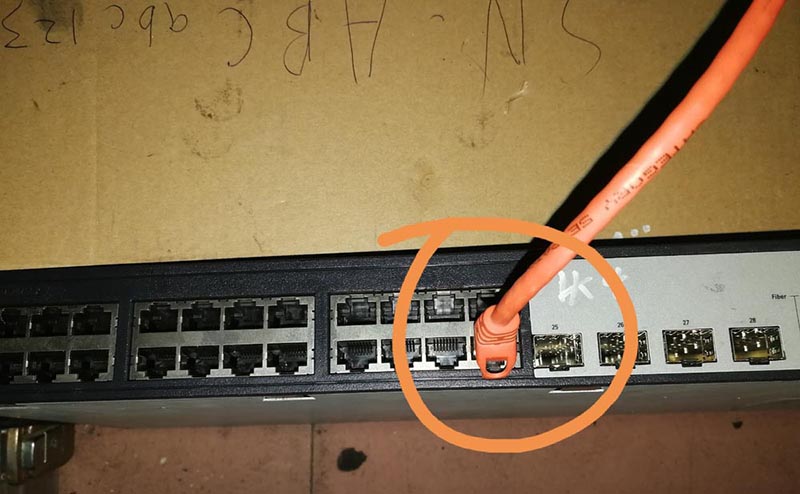

2、1头网线插在交换机上

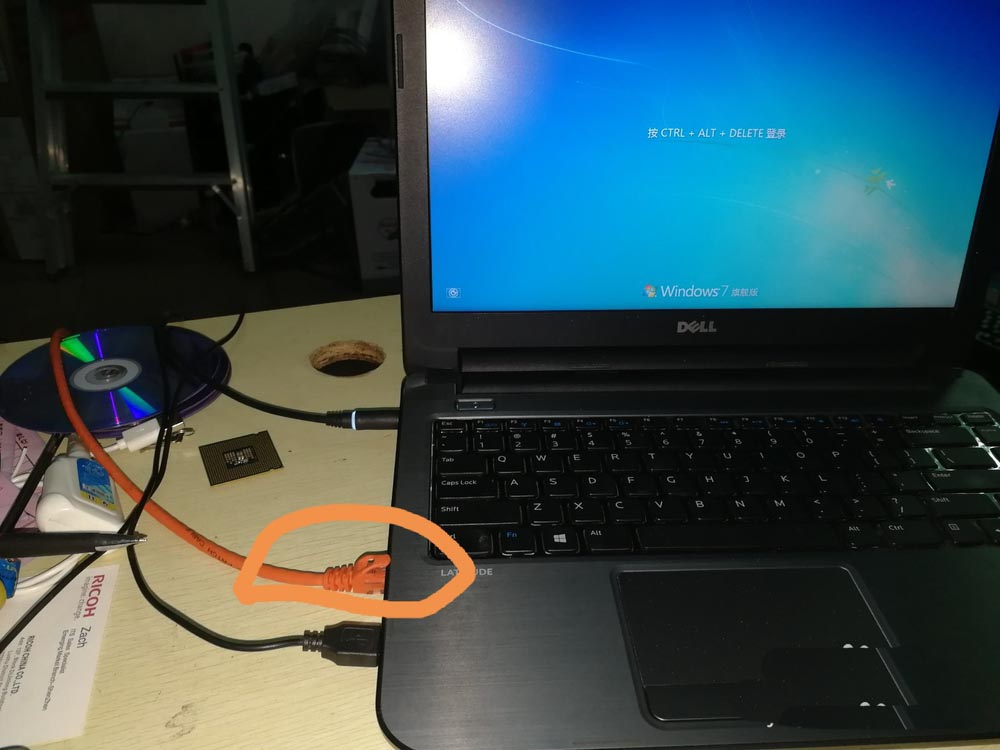

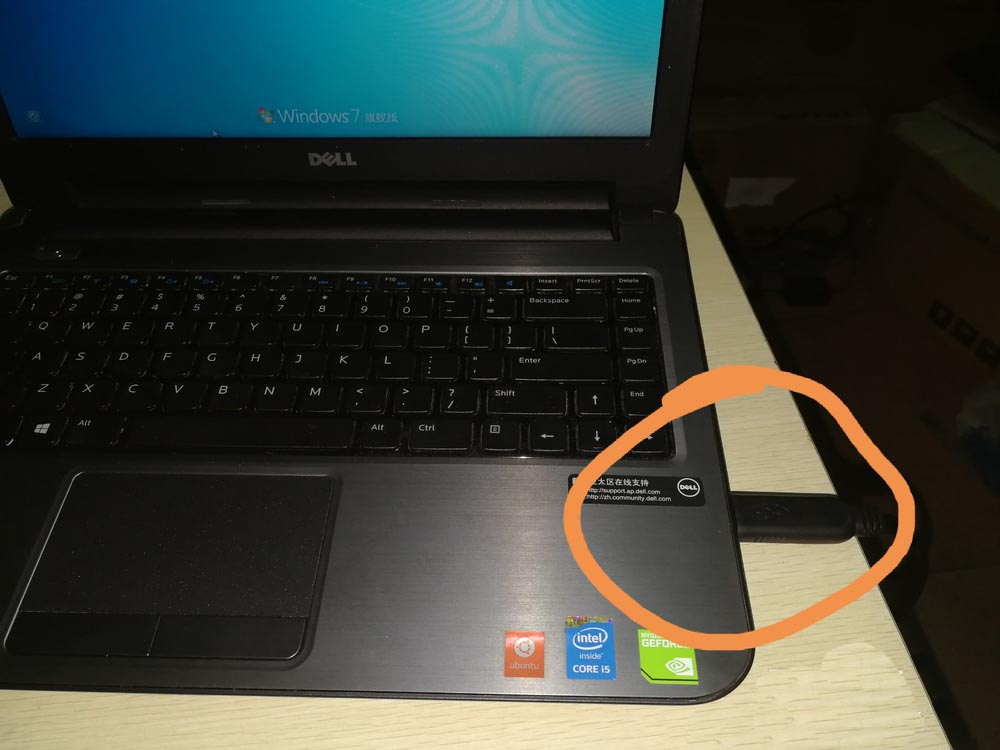

3、1头网线插在电脑上

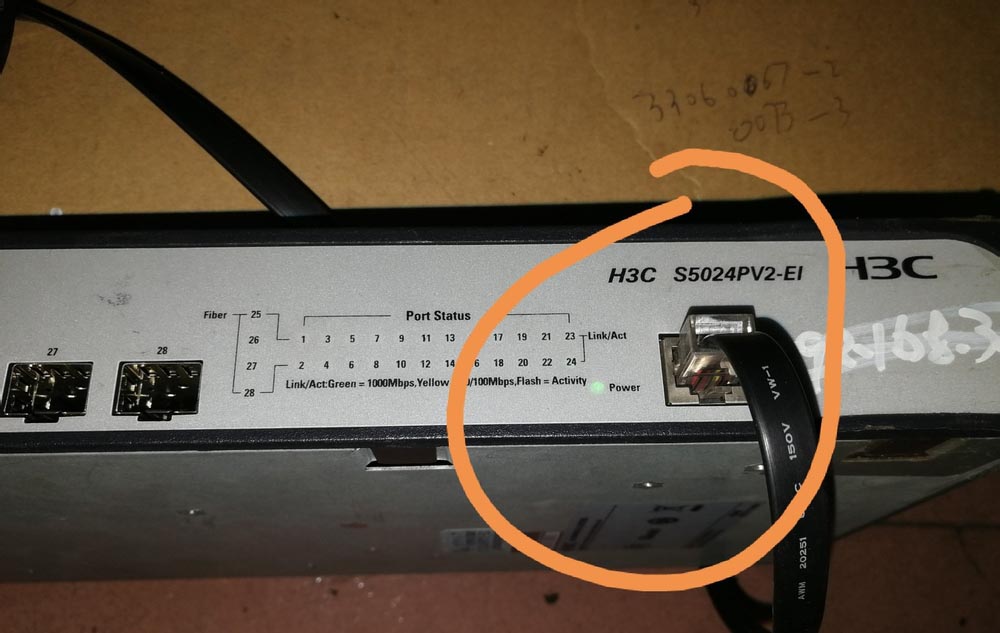

4、1头COM线插在交换机上
5、1头COM线插在电脑上，至此COM线和网线已经连接好了。

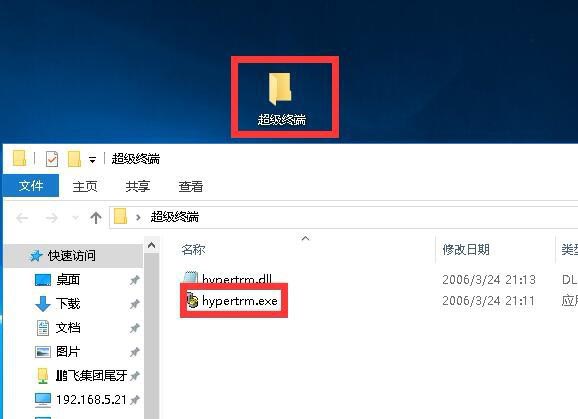

6、这时我们打开电脑的超级终端，进行连接交换机

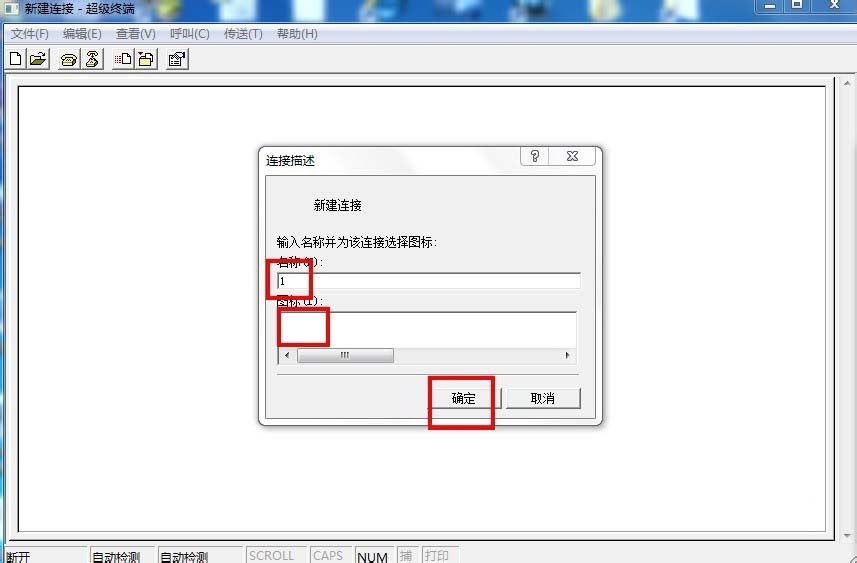

7、弹出对话框，按如图选择

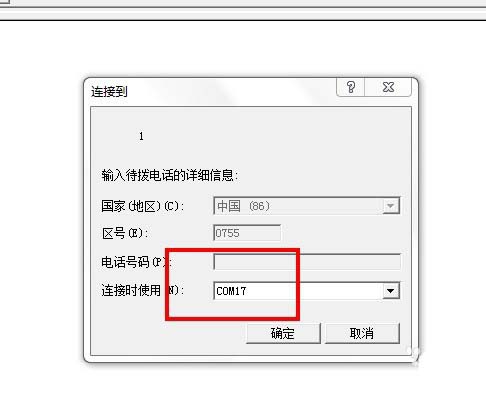

8、选择COM口，我这里是COM17，点击“确定"

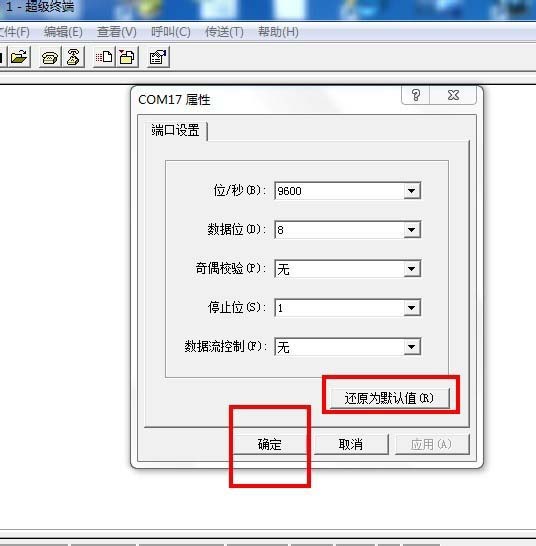

9、按下图点击2下

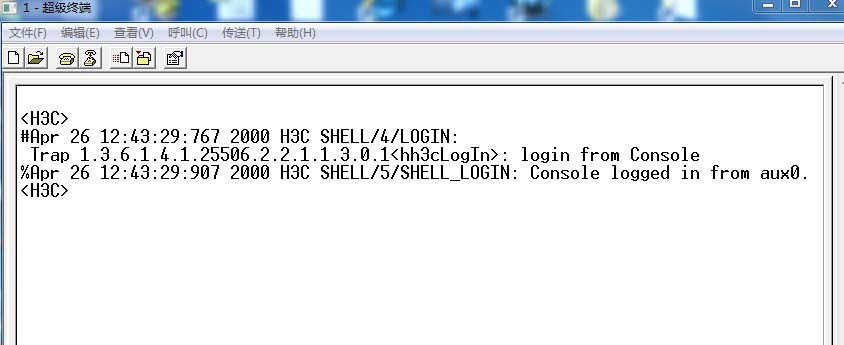

10、然后回车，进入设置界面

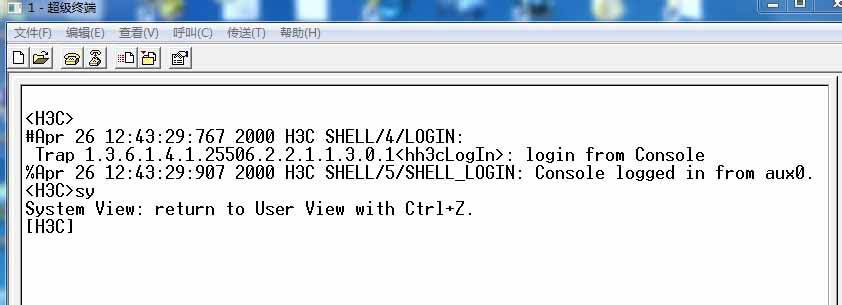

11、输入sy，回车，进入超级管理员模式，如下图

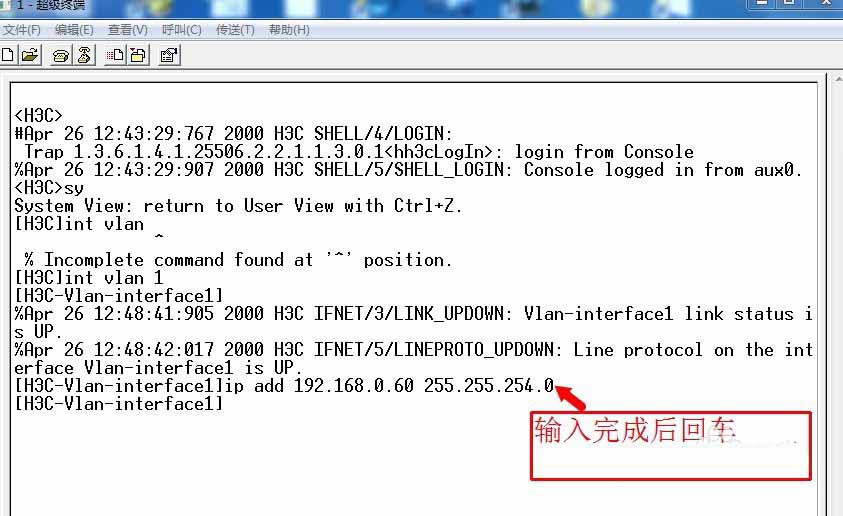

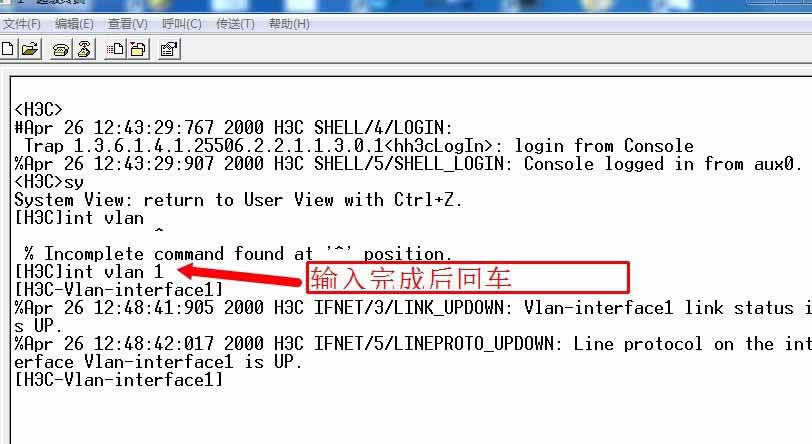

12、输入命令int vlan1回车，输入命令ip add 192.168.0.60 255.255.254.0回车，上进述命令意思是进入管理接口Vlan1，并设置IP地址为192.168.0.60，子网掩码为255.255.254.0.

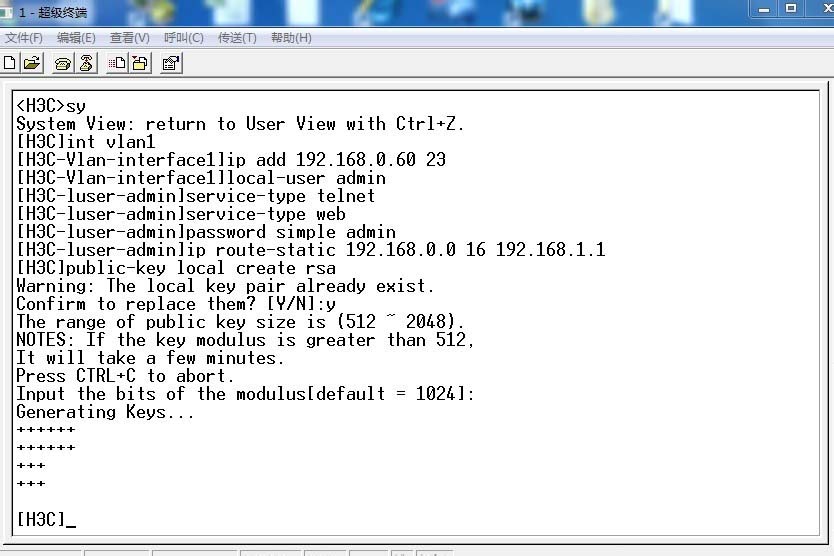

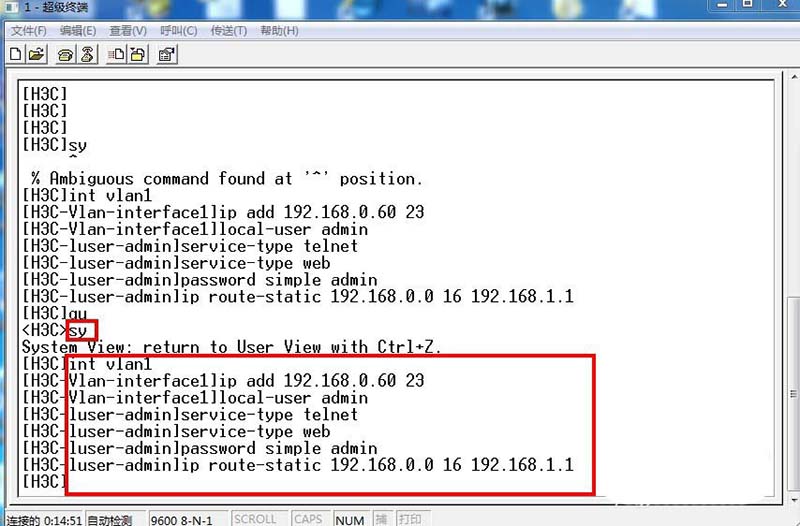

13、输入下列命令，然后回车
sy
int vlan1
ip add 192.168.0.60 23
local-user admin
service-type telnet
service-type web
password simple admin
ip route-static 192.168.0.0 16 192.168.1.1
以上意思是web管理地址是192.168.0.60，用户名admin密码admin，最后一条是静态路由，意思，所有192.168.0.0段的数据往192.168.1.1转发，这样其它网段才能访问交换机web进行管理。

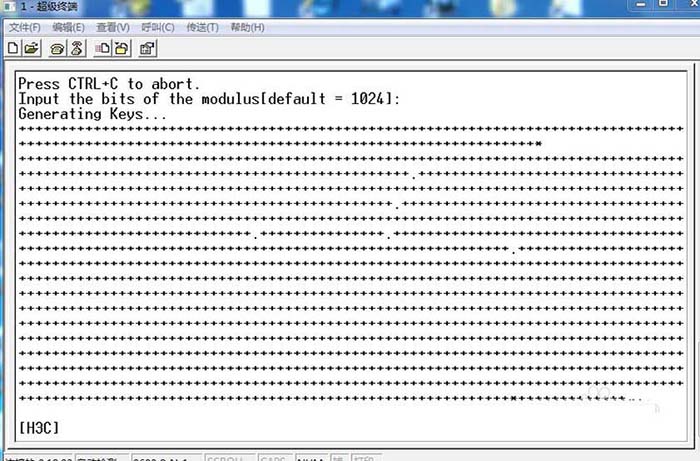

14、输入public-key local create rsa回车，并按y键，回车，再回车
15、输入public-key local create dsa回车，并按y键，回车，再回车

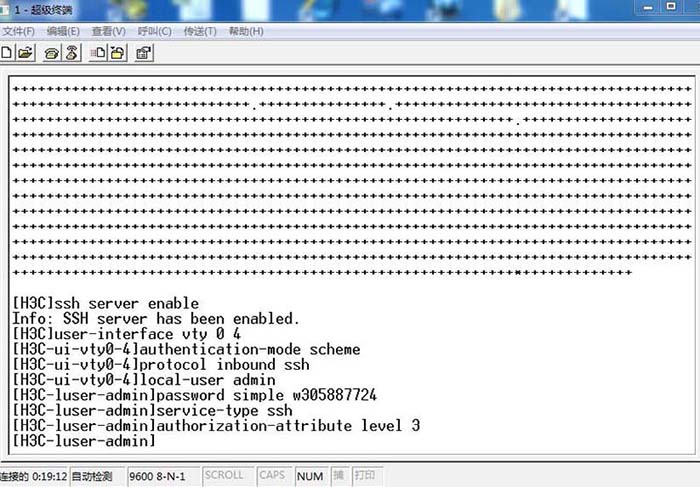

16、输入以下命令：
ssh server enable
user-interface vty 0 4
authentication-mode scheme
protocol inbound ssh
local-user admin
password simple w305887724
service-type ssh
authorization-attribute level 3
回车

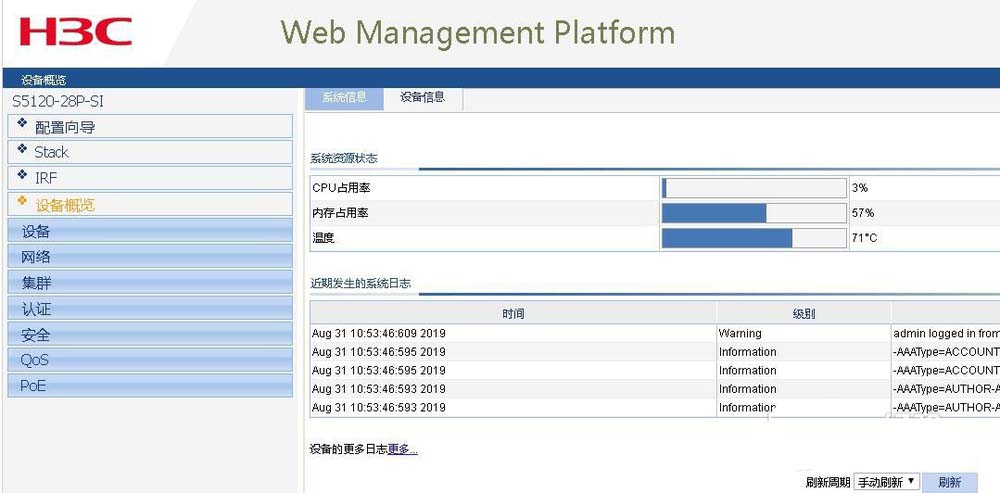

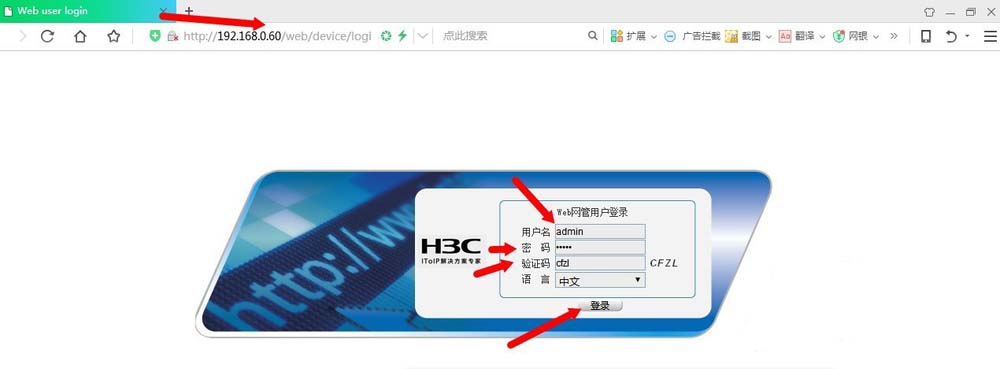

17、至此H3C S5024PV2-EI网管交换机设置完成，可以进行web管理了。如下图，打开浏览器，输入IP： 192.168.0.60，用户名和密码都是admin，进入WEB管理
以上就是H3C S5024PV2 EI千兆以太网交换机的设置方法 ，希望大家喜欢，请继续关注脚本之家。
