宽带路由器和三层交换机的配合使用图解

所属分类: 网络 / 交换机 阅读数: 744
收藏 0 赞 0 分享

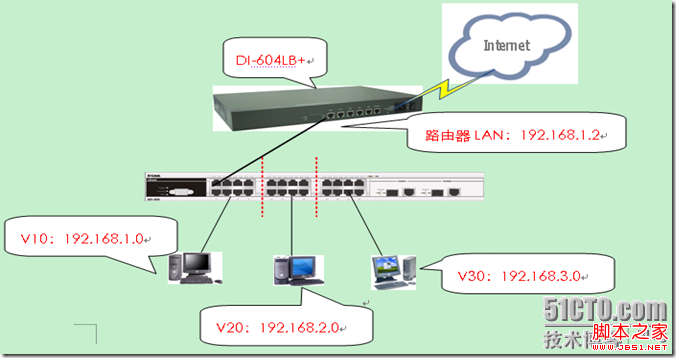

【背景描述】公司内部具有一台DI-604LB+宽带路由器和一台三层交换机。为了防止网络内的广播风暴,管理员在三层交换机上建立了三个VLAN。公司使用DI-604LB+宽带路由器接入到Internet中,为了使三个VLAN中的客户端都能够通过路由器接入到网络中,DI-604LB+宽带路由器和DES-3326S三层交换机的配合使用是必不可少的。【实验拓扑】各个VLAN中的主机都设置为静态地址。  image

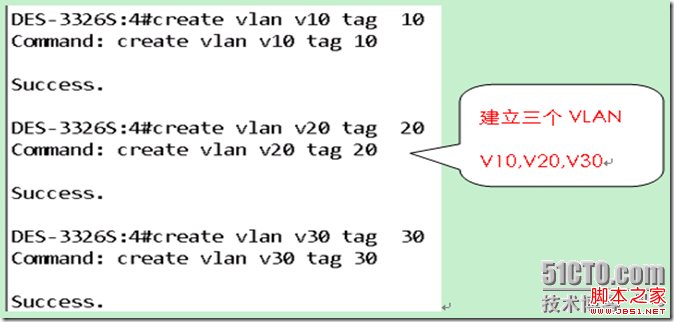

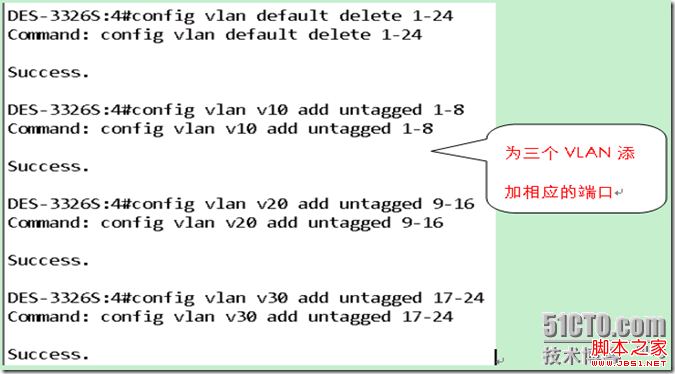

【实验设备】D-Link宽带路由器 1台,三层交换机1台,测试PC 若干台,网线若干条。【实验步骤】在DES-3326S上划分3个VLAN并分别添加相应的端口。image image

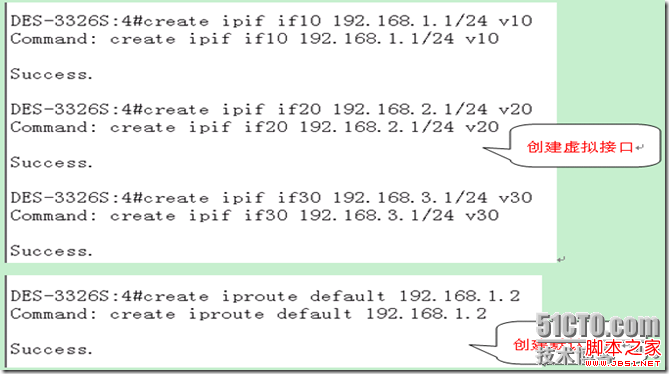

创建VLAN虚接口,命令如下:

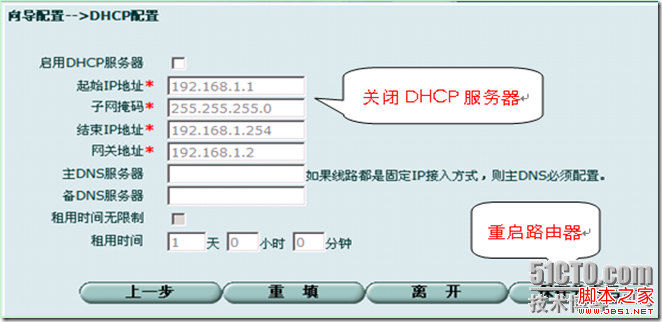

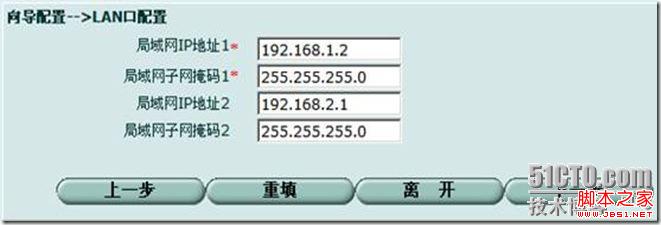

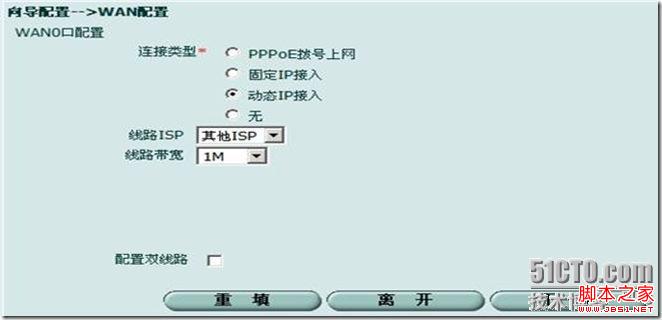

路由器设置如下:配置路由器接入到Internet
.clip_image002 clip_image002[6]image

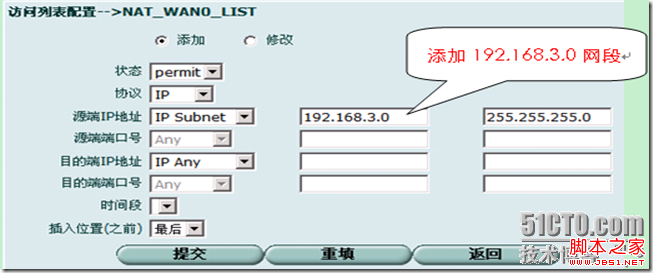

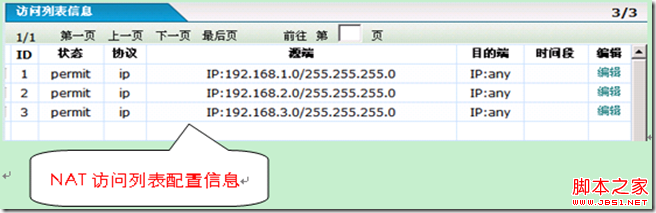

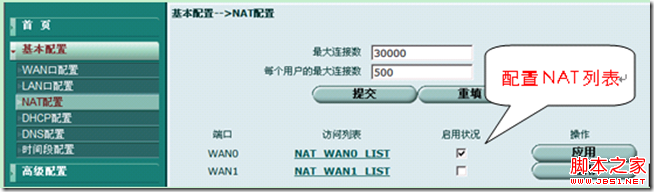

配置NAT访问控制列表:
image image image  image

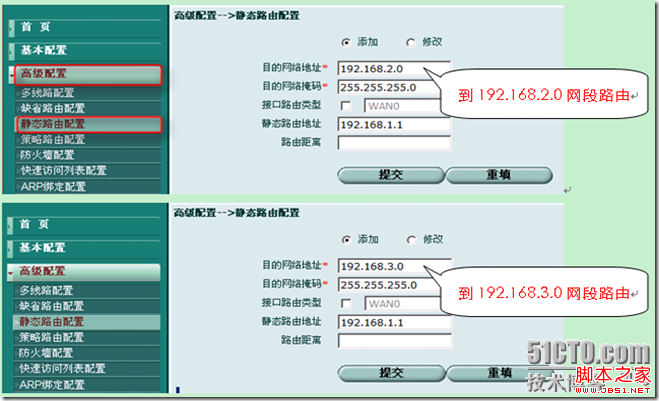

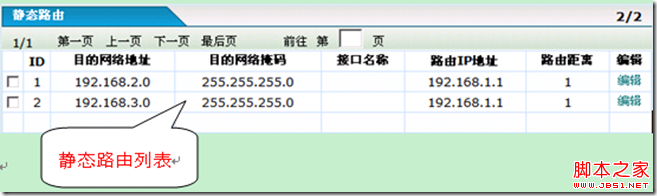

配置到目的网络的静态路由:
image image

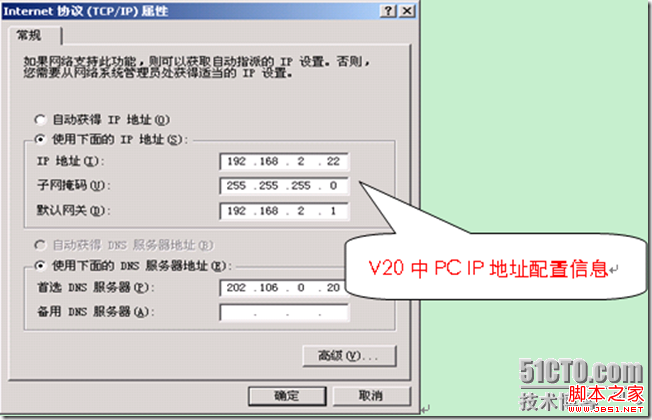

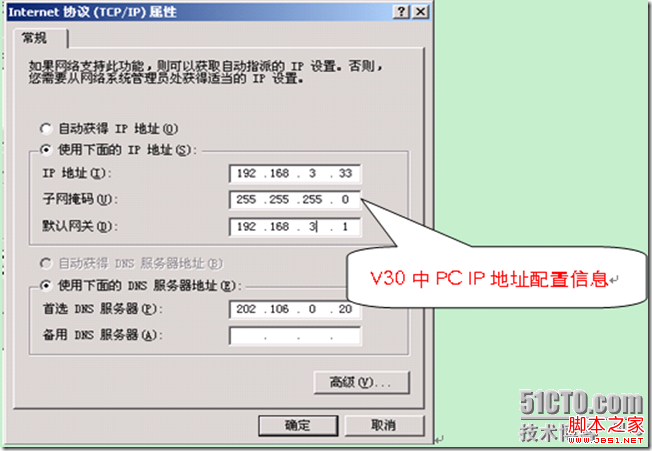

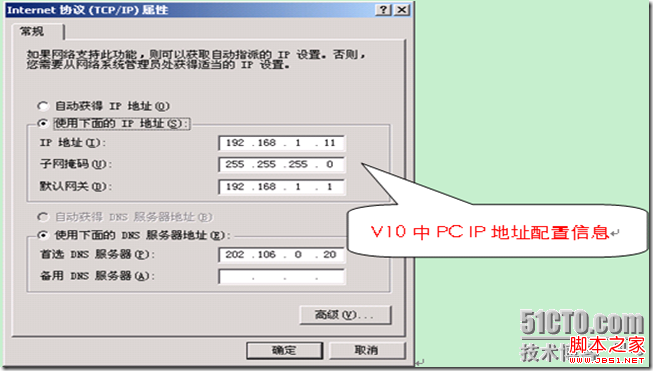

注意:到目的网络的下一跳地址是三层交换机V10的虚拟接口IP地址,因为路由器直接连在V10中。在V10中接入一测试PC,IP地址信息设置如下:image image image
这样一来,3个VLAN中的客户端就可以通过路由器上Internet了。【注意事项】在目前路由器和三层交换机的实际应用中,网络中计算机的IP地址信息都是从路由器的DHCP服务器自动获取过来的。如果要是每个VLAN中的计算机都从DHCP服务器获取IP地址信息,需要在三层交换机上开启DHCP-Relay功能。
