内容概述
本系列“vue项目中使用bpmn-xxxx”分为七篇，均为自己使用过程中用到的实例，手工原创，目前陆续更新中。主要包括vue项目中bpmn使用实例、应用技巧、基本知识点总结和需要注意事项，具有一定的参考价值，需要的朋友可以参考一下。如果转载或通过爬虫直接爬的，格式特别丑，请来原创看：我是作者原文
前情提要

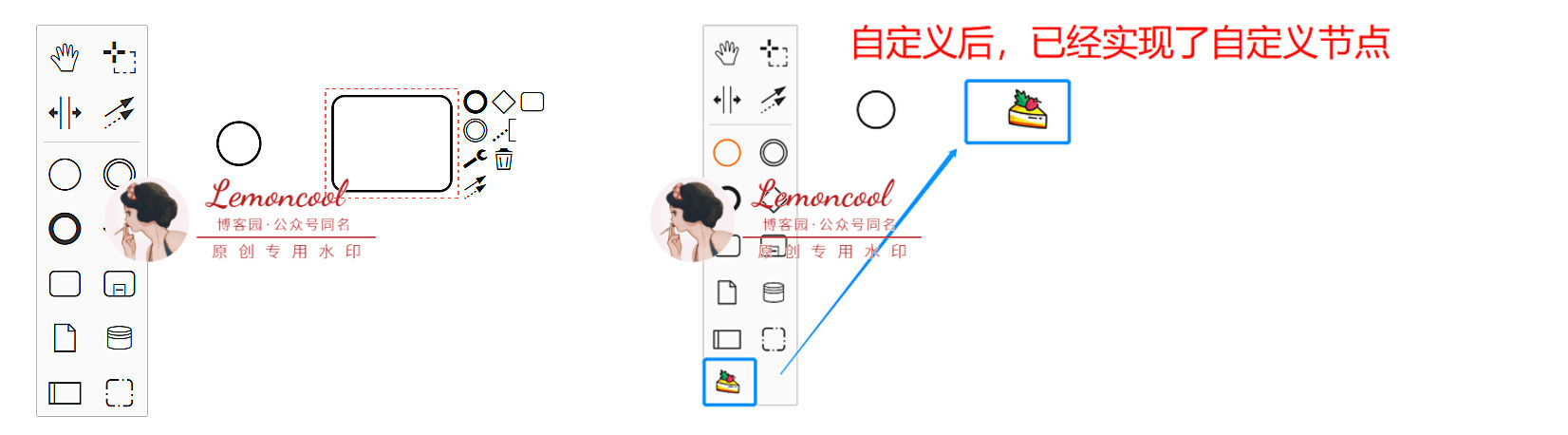

经过前四篇的学习，我们能够实现bpmn基本绘图、预览、为节点加事件加颜色等效果，这一篇我们来说，如何自定义左侧工具栏（platter），首先看一下自定义前后效果图对比：
我们本次要实现的目标：基于左侧platter原有元素类型，创建出一个新的自定义节点。暂且叫它“草莓蛋糕”节点，类型是 bpmn:Task,样式我们自己找一个好看的小草莓蛋糕图案。所以，开动吧~首先新建一个“customPalette”文件夹，里面放我们今天所有自定义的文件。
步骤1：建立platter类函数，命名为CustomPalette.js
export default class CustomPalette {
constructor(create, elementFactory, palette) {
this.create = create;
this.elementFactory = elementFactory;
palette.registerProvider(this);
}
// 这个是绘制palette的核心，函数名不要变
getPaletteEntries() {
const elementFactory = this.elementFactory;
const create = this.create;
function dragEventFactory(type) {
return function (event) {
const taskShape = elementFactory.create('shape', {
type: type
});
create.start(event, taskShape);
};
}
return {
'create.cake': {
title: '我是自定义节点-草莓蛋糕', // 鼠标悬浮到节点上显示的文字
className: 'icon-custom bpmn-icon-cake', // 样式名
action: { // 操作该节点时会触发的事件，此时只注册一个拖动事件即可，否则拖动时没有效果
dragstart: dragEventFactory('bpmn:Task')
}
}
};
}
}
CustomPalette.$inject = [
'create',
'elementFactory',
'palette'
];
此时，我们已经注册好了一个名称为“create.cake”的节点，拖动它时，画布中会出现一个"bpmn:Task"类型的节点，此时需要将该文件导出并在页面中引入，否则没有效果。
步骤2：在CustomPalette.js同级，建立一个index.js文件将其导出
import CustomPalette from './CustomPalette';
export default {
__init__: ['customPalette']
customPalette: ['type', CustomPalette],
};
步骤3：页面中（index.vue）引入index.js
import customModule from './customPalette';
export default {
mounted() {
this.containerEl = document.getElementById('container');
this.bpmnModeler = new BpmnModeler({
additionalModules: [ customModule ]
});
}
步骤4：为节点定义样式
新建一个customPalette.scss文件，在该文件同级放一张“cake.png”的图片，作为节点的背景图写入。背景图引入的话，貌似只支持.png格式，亲测：jpg报错
.bpmn-icon-cake {
background-image: url('./cake.png');
}
.icon-custom {
background-size: 65%;
background-repeat: no-repeat;
background-position: center center;
}
并且在main.js中引入，注意，一定要在main.js中全局引入，否则不生效。
import 'customPalette/customPalette.scss';

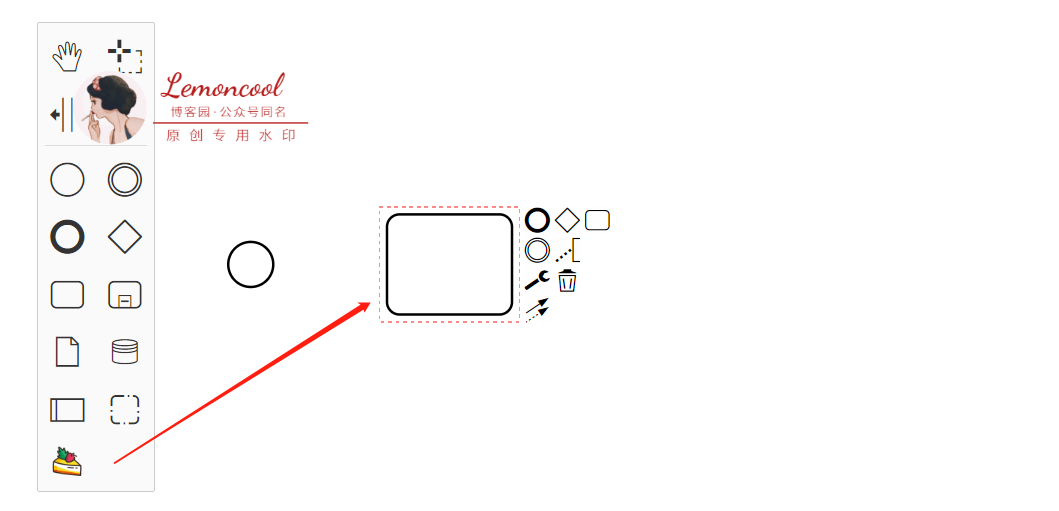

此时，我们便可以在左侧工具栏中看到自定义的“草莓蛋糕”节点了，但是此时拖动该节点，右侧只会产生一个“bpmn:Task”的节点，只有一个框框。
我们希望的是，拖动后画布中也显示自定义图标，所以我们进行下一步：自定义渲染
步骤5：画布渲染自定义节点
此时需要我们新建一个 CustomRenderer.js文件，作用：自定义 renderer。因为我们是在bpmn原有的元素“bpmn:Task”基础上进行修改，所以我们需要对将BaseRenderer进行继承。
import BaseRenderer from 'diagram-js/lib/draw/BaseRenderer'; // 引入默认的renderer
const HIGH_PRIORITY = 1500; // 最高优先级
export default class CustomRenderer extends BaseRenderer {
// 继承BaseRenderer
constructor(eventBus, bpmnRenderer) {
super(eventBus, HIGH_PRIORITY);
this.bpmnRenderer = bpmnRenderer;
}
canRender(element) {
return !element.labelTarget;
}
drawShape(parentNode, element) {
const shape = this.bpmnRenderer.drawShape(parentNode, element);
return shape;
}
getShapePath(shape) {
return this.bpmnRenderer.getShapePath(shape);
}
}
CustomRenderer.$inject = ['eventBus', 'bpmnRenderer'];
此时， CustomRenderer.js文件大概结构完成了，注意：HIGH_PRIORITY变量和canRender不可以删掉，否则会有问题。重头戏是里面的drawShape函数。
步骤6：书写drawShape函数
我们在CustomRenderer.js同级建立一个util文件，记录自定义类型节点的一些属性。
import cake from './cake.png';
// 自定义元素的类型，此时我们只需要自定义一种节点，所以数组只有一个元素
const customElements = ['bpmn:Task'];
const customConfig = {
// 自定义元素的配置
cake: {
url: cake,
attr: {x: 0, y: 0, width: 50, height: 50}
}
};
export {customElements, customConfig};
现在我们来书写drawShape函数
import { customElements, customConfig } from './util';
import { append as svgAppend, create as svgCreate } from 'tiny-svg';
...
drawShape(parentNode, element) {
const type = element.type; // 获取到类型
// 所有节点都会走这个函数，所以此时只限制，需要自定义的才去自定义，否则仍显示bpmn默认图标
if (customElements.includes(type)) {
const {url, attr} = customConfig['cake'];
const customIcon = svgCreate('image', {...attr, href: url});
element['width'] = attr.width;
element['height'] = attr.height;
svgAppend(parentNode, customIcon);
return customIcon;
}
const shape = this.bpmnRenderer.drawShape(parentNode, element);
return shape;
}
步骤7: 导出并使用CustomRenderer
修改之前导出CustomPalette的index.js文件
import CustomPalette from './CustomPalette';
import CustomRenderer from './CustomRenderer';
export default {
__init__: ['customPalette', 'customRenderer'],
customPalette: ['type', CustomPalette],
customRenderer: ['type', CustomRenderer]
};
注意：此时__init__内的属性名都不可以改，不要问为什么，因为改了报错。

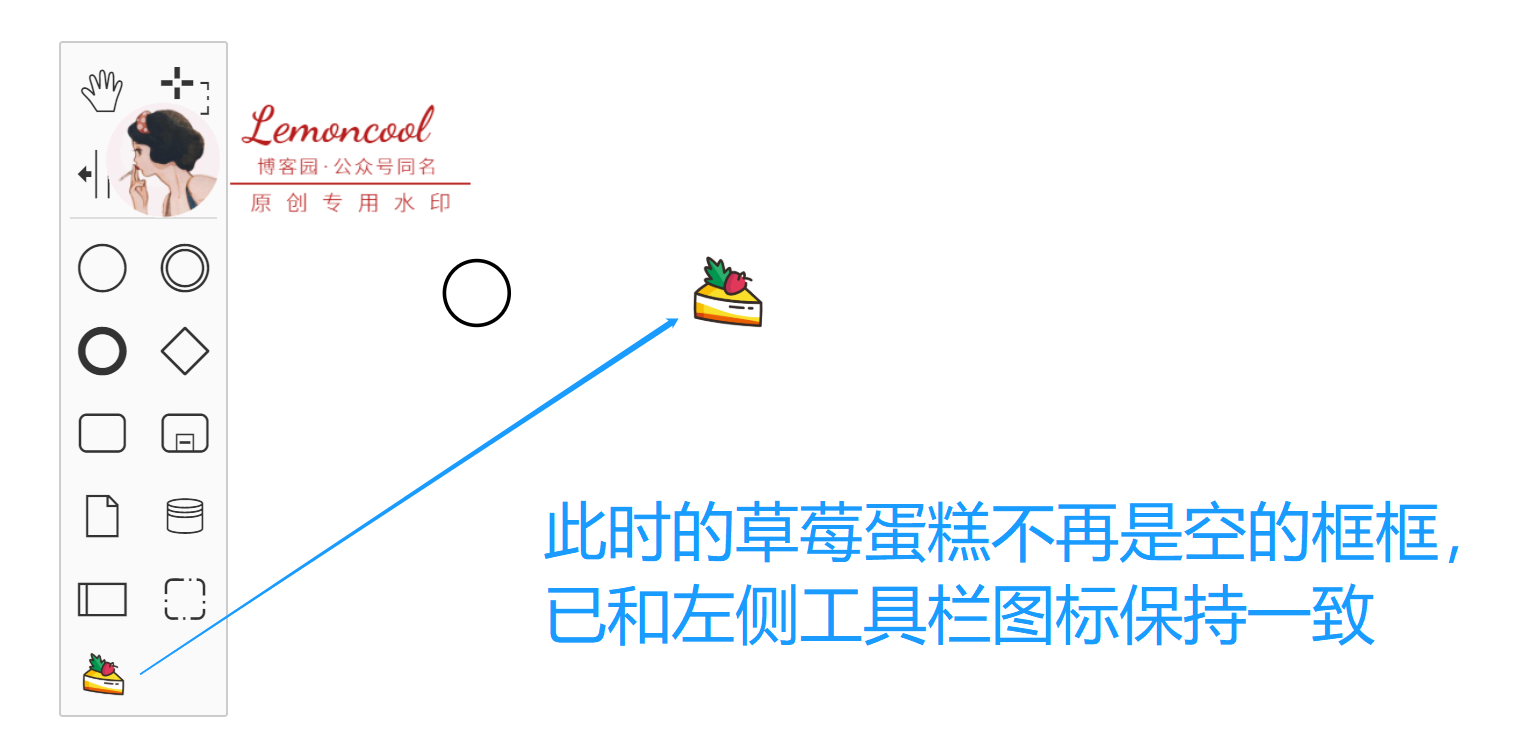

步骤3中已经将该index.js引入到了页面中，此时无需再次引入，此时我们来看看效果。
后续

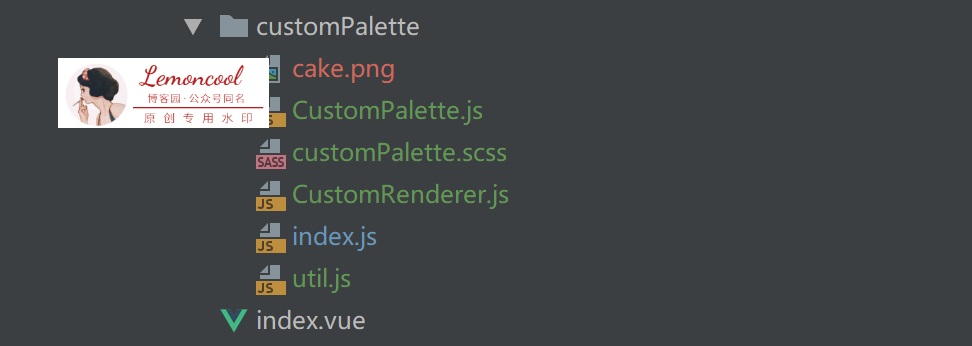

项目目录：index.vue是画布主页面，同级customPalette文件夹下共有6个文件，结构如下：
