在开发过程中发现 vue-baidu-map 封装的 BmPolyline 折线组件不能顺利绘制出带箭头的纹理。

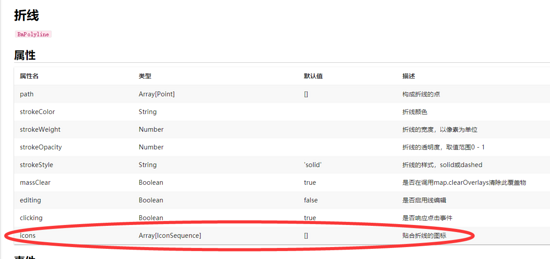

原因是 BmPolyline 文档中虽然有 icons 属性，但是对应的源文件中并没有props接收 icons
最初的开发思路：
根据 vue-baidu-map 折线组件的官方文档，在vue中通过Prop，为 BmPolyline 组件传递一个 icons 数组，数组的元素必须为 IconSequence 类的实例对象。
而 IconSequence 类的实例对象则是在 BaiduMap 组件的 ready 事件中拿到 BMap 类和 map 地图实例对象，然后依次调用 BMap 基类的 Symbol ， IconSequence 子类，完成 IconSequence 对象的初始化。具体参数含义及代码实现见上文发的官方案例地址。
按照上述思路完成代码编写后并不能得到预期中的结果。因为 BmPolyline 对应的源文件中并没有props接收 icons 。
解决方案
将 /node_modules/vue-baidu-map/components/overlays 目录下的 BmPolyline 源文件复制，粘贴到另一个vue文件中，然后手动为折线组件配置 icons
详细解决方案见下方代码：
new_polyline.vue新的折线组件文件
<script>
/**
* 注意此处三个引入路径
* 在源文件中使用的是相对路径
* 但是因为现在是自定义组件,所以要重新调整路径
*/
import commonMixin from "vue-baidu-map/components/base/mixins/common.js";
import bindEvents from "vue-baidu-map/components/base/bindEvent.js";
import { createPoint } from "vue-baidu-map/components/base/factory.js";
export default {
// 起一个新名字
name: "new-polyline",
render() {},
mixins: [commonMixin("overlay")],
props: {
path: {
type: Array
},
// 新声明一个icons
icons: {
type: Array
},
strokeColor: {
type: String
},
strokeWeight: {
type: Number
},
strokeOpacity: {
type: Number
},
strokeStyle: {
type: String
},
massClear: {
type: Boolean,
default: true
},
clicking: {
type: Boolean,
default: true
},
editing: {
type: Boolean,
default: false
}
},
watch: {
path: {
handler(val, oldVal) {
this.reload();
},
deep: true
},
strokeColor(val) {
this.originInstance.setStrokeColor(val);
},
strokeOpacity(val) {
this.originInstance.setStrokeOpacity(val);
},
strokeWeight(val) {
this.originInstance.setStrokeWeight(val);
},
strokeStyle(val) {
this.originInstance.setStrokeStyle(val);
},
editing(val) {
val
? this.originInstance.enableEditing()
: this.originInstance.disableEditing();
},
massClear(val) {
val
? this.originInstance.enableMassClear()
: this.originInstance.disableMassClear();
},
clicking(val) {
this.reload();
}
},
methods: {
load() {
const {
BMap,
map,
path,
// 参数解构 加入icons
icons,
strokeColor,
strokeWeight,
strokeOpacity,
strokeStyle,
editing,
massClear,
clicking
} = this;
const overlay = new BMap.Polyline(
path.map(item =>
createPoint(BMap, {
lng: parseFloat(item.lng),
lat: parseFloat(item.lat)
})
),
{
strokeColor,
strokeWeight,
strokeOpacity,
strokeStyle,
// 配置icons
icons,
enableEditing: editing,
enableMassClear: massClear,
enableClicking: clicking
}
);
this.originInstance = overlay;
map.addOverlay(overlay);
bindEvents.call(this, overlay);
}
}
};
</script>
地图文件
<template>
<div class="container">
<baidu-map class="map" :scroll-wheel-zoom="true" :center="center" :zoom="zoom" @ready="ready">
<new-polyline
v-if="points && points.length >= 2 && checkPoints({ points })"
:path="points"
:icons="icons"
stroke-color="#0091ea"
:stroke-opacity="0.8"
:stroke-weight="10"
></new-polyline>
</baidu-map>
</div>
</template>
<script>
import newPolyline from "./new_polyline";
export default {
components: {
newPolyline
},
data() {
return {
center: {
lng: 116.404,
lat: 39.915
},
zoom: 5,
points: [],
icons: []
};
},
methods: {
ready({ BMap, map }) {
this.points = this.getPointsSomehow();
var sy = new BMap.Symbol(BMap_Symbol_SHAPE_FORWARD_OPEN_ARROW, {
scale: 0.5, // 图标缩放大小
strokeColor: "#fff", // 设置矢量图标的线填充颜色
strokeWeight: "3" // 设置线宽
});
var icons = new BMap.IconSequence(sy, "5%", "15%");
this.icons.push(icons)
},
getPointsSomehow() {
// 116.324356,39.980648
// 118.532031,32.010158
// 121.475599,31.380939
var arr = [
{ lng: 116.324356, lat: 39.980648 },
{ lng: 118.532031, lat: 32.010158 },
{ lng: 121.475599, lat: 31.380939 }
];
return arr;
},
// 查重 如果数组中只有一组有意义的坐标,绘制折线时可能会报错,因为绘制一条折线需要两组不同的坐标点
checkPoints({ points }) {
// 拿到第一组点
var originPoint = points[0];
// 将第一组点与后续点进行对比 如果坐标集合中只有一组实际坐标点则return false
// 只要坐标集合中有两组不同的实际坐标点,则return true
for (var i = 1; i < points.length; i++) {
if (
points[i].lat !== originPoint.lat ||
points[i].lng !== originPoint.lng
) {
return true;
}
}
return false;
}
}
};
</script>
<style>
.map {
width: 100%;
height: 300px;
}
</style>
