本文实例讲述了微信小程序图表插件wx-charts用法。分享给大家供大家参考，具体如下：

微信小程序图表插件（wx-charts）基于canvas绘制，体积小巧，支持图表类型饼图、线图、柱状图、区域图等图表图形绘制，目前wx-charts是微信小程序图表插件中比较强大好使的一个

支持图标类型

饼图 pie
圆环图 ring
线图 line
柱状图 column
区域图 area
雷达图 radar

如何使用？

1. 直接引用编译好的文件 dist/charts.js（js下载地址）

.wxml中定义

<canvas canvas-id="lineCanvas" disable-scroll="true" class="canvas"></canvas>

canvas-id与new wxCharts({canvasId:”})中canvasId一致

2. 命令行

git clone github.com/xiaolin3303/wx-charts.git
npm install rollup -g
npm install
rollup -c #或者 rollup --config rollup.config.prod.js

参数说明

opts	Object
opts.canvasId	String required	微信小程序canvas-id
opts.width	Number required	canvas宽度，单位为px
opts.height	Number required	canvas高度，单位为px
opts.title	Object	(only for ring chart)
opts.title.name	String	标题内容
opts.title.fontSize	Number	标题字体大小（可选，单位为px）
opts.title.color	String	标题颜色（可选）
opts.subtitle	Object	(only for ring chart)
opts.subtitle.name	String	副标题内容
opts.subtitle.fontSize	Number	副标题字体大小（可选，单位为px）
opts.subtitle.color	String	副标题颜色（可选）
opts.animation	Boolean default true	是否动画展示
opts.legend	Boolen default true	是否显示图表下方各类别的标识
opts.type	String required	图表类型，可选值为pie, line, column, area……
opts.categories	Array required	(饼图、圆环图不需要) 数据类别分类
opts.dataLabel	Boolean default true	是否在图表中显示数据内容值
opts.dataPointShape	Boolean default true	是否在图表中显示数据点图形标识
opts.xAxis	Object	X轴配置
opts.xAxis.disableGrid	Boolean default false	不绘制X轴网格
opts.yAxis	Object	Y轴配置
opts.yAxis.format	Function	自定义Y轴文案显示
opts.yAxis.min	Number	Y轴起始值
opts.yAxis.max	Number	Y轴终止值
opts.yAxis.title	String	Y轴title
opts.yAxis.disabled	Boolean default false	不绘制Y轴
opts.series	Array required	数据列表

数据列表每项结构定义

dataItem	Object
dataItem.data	Array required (饼图、圆环图为Number) 数据
dataItem.color	String 例如#7cb5ec 不传入则使用系统默认配色方案
dataItem.name	String 数据名称
dateItem.format	Function 自定义显示数据内容

详见demo（具体demo git地址）

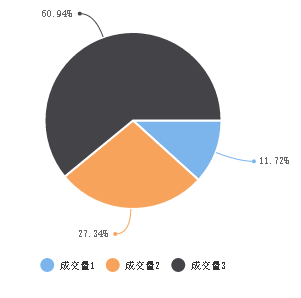

1.pie

new wxCharts({
  animation: true, //是否有动画
  canvasId: 'pieCanvas',
  type: 'pie',
  series: [{
    name: '成交量1',
    data: 15,
  }, {
    name: '成交量2',
    data: 35,
  }, {
    name: '成交量3',
    data: 78,
  }],
  width: windowWidth,
  height: 300,
  dataLabel: true,
 });
}

2. ring

new wxCharts({
  animation: true,
  canvasId: 'ringCanvas',
  type: 'ring',
  extra: {
    ringWidth: 25,
    pie: {
      offsetAngle: -45
    }
  },
  title: {
    name: '70%',
    color: '#7cb5ec',
    fontSize: 25
  },
  subtitle: {
    name: '收益率',
    color: '#666666',
    fontSize: 15
  },
  series: [{
    name: '成交量1',
    data: 15,
    stroke: false
  }, {
    name: '成交量2',
    data: 35,
     stroke: false
  }, {
    name: '成交量3',
    data: 78,
    stroke: false
  }, {
    name: '成交量4',
    data: 63,
     stroke: false
  }],
  disablePieStroke: true,
  width: windowWidth,
  height: 200,
  dataLabel: false,
  legend: false,
  padding: 0
});

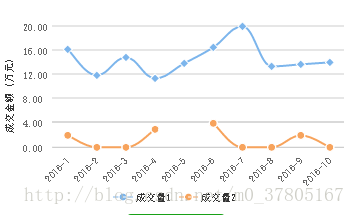

3. line

new wxCharts({
  canvasId: 'lineCanvas',
  type: 'line',
  categories: simulationData.categories,
  animation: true,
  background: '#f5f5f5',
  series: [{
    name: '成交量1',
    data: simulationData.data,
    format: function (val, name) {
      return val.toFixed(2) + '万';
    }
  }, {
    name: '成交量2',
    data: [2, 0, 0, 3, null, 4, 0, 0, 2, 0],
    format: function (val, name) {
      return val.toFixed(2) + '万';
    }
  }],
  xAxis: {
    disableGrid: true
  },
  yAxis: {
    title: '成交金额 (万元)',
    format: function (val) {
      return val.toFixed(2);
    },
    min: 0
  },
  width: windowWidth,
  height: 200,
  dataLabel: false,
  dataPointShape: true,
  extra: {
    lineStyle: 'curve'
  }
});

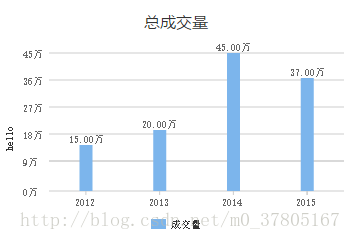

4. column

new wxCharts({
  canvasId: 'columnCanvas',
  type: 'column',
  animation: true,
  categories: chartData.main.categories,
  series: [{
    name: '成交量',
    data: chartData.main.data,
    format: function (val, name) {
      return val.toFixed(2) + '万';
    }
  }],
  yAxis: {
    format: function (val) {
      return val + '万';
    },
    title: 'hello',
    min: 0
  },
  xAxis: {
    disableGrid: false,
    type: 'calibration'
  },
  extra: {
    column: {
      width: 15
    }
  },
  width: windowWidth,
  height: 200,
});

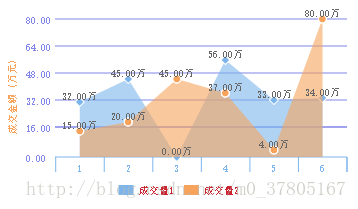

5. area

new wxCharts({
  canvasId: 'areaCanvas',
  type: 'area',
  categories: ['1', '2', '3', '4', '5', '6'],
  animation: true,
  series: [{
    name: '成交量1',
    data: [32, 45, 0, 56, 33, 34],
    format: function (val) {
      return val.toFixed(2) + '万';
    }
  }, {
   name: '成交量2',
   data: [15, 20, 45, 37, 4, 80],
   format: function (val) {
    return val.toFixed(2) + '万';
   },
  }],
  yAxis: {
    title: '成交金额 (万元)',
    format: function (val) {
      return val.toFixed(2);
    },
    min: 0,
    fontColor: '#8085e9',
    gridColor: '#8085e9',
    titleFontColor: '#f7a35c'
  },
  xAxis: {
    fontColor: '#7cb5ec',
    gridColor: '#7cb5ec'
  },
  extra: {
    legendTextColor: '#cb2431'
  },
  width: windowWidth,
  height: 200
});

6.radar

new wxCharts({
  canvasId: 'radarCanvas',
  type: 'radar',
  categories: ['1', '2', '3', '4', '5', '6'],
  series: [{
    name: '成交量1',
    data: [90, 110, 125, 95, 87, 122]
  }],
  width: windowWidth,
  height: 200,
  extra: {
    radar: {
      max: 150
    }
  }
});
