基于JS实现带动画效果的流程进度条

所属分类：网络编程 / JavaScript 阅读数： 361

收藏 0赞 0分享

当在使用流程的时候，比如有一个审核流程，有三个阶段：开始，审核中，审核成功。当在不同的阶段，做相应的进度显示，当显示时，是以动画的形式显示的。话不多说，我们开始打造吧。

首先，我考虑的是使用canvas来打造这个控件，于是我现在demo.html里新建了一个canvas用来显示测试用，并且先预计了几个属性值，在做的过程中增增改改，最终属性如下：

<canvas id="myCanvas" width="800" height="100" style="background:#efefef" data-show="开始|审核中|预审核|结束" data-font-size="16"
    data-r="15" dara-progress="3" data-speed="20" data-fill-colour="#ffff00" data-padding="10">
  您的浏览器不支持 HTML5 canvas 标签。</canvas>

然后开始编写相应的js文件，我将其命名为ct_progress.js。我的目的是打造一款使用者可以自由配置的显示控件，于是定义了一下可配置的属性：

var c=document.getElementById("myCanvas");
var showStr = c.getAttribute("data-show");
var showStrs = showStr.split("|");
var r = c.hasAttribute("data-r")?Number(c.getAttribute("data-r")):15;
var ctx=c.getContext("2d");
var padding = c.hasAttribute("data-padding")?Number(c.getAttribute("data-padding")):10;//左右上的间隔
var space = (c.getAttribute("width")-2*r-2*padding)/(showStrs.length-1);
var speed = c.hasAttribute("data-speed")?Number(c.getAttribute("data-speed")):20;//动画速度
var fillColour = c.hasAttribute("data-fill-colour")?c.getAttribute("data-fill-colour"):"#ffff00";//填充色
var fontSize = c.hasAttribute("data-font-size")?Number(c.getAttribute("data-font-size")):15;

属性完成，开始使用canvas使用这些属性值开始进行初始化画图：

for(var i in showStrs)
{
  ctx.beginPath();
  ctx.fillStyle="#ffffff";
  ctx.arc(r+i*space+padding,r+padding,r,0,2*Math.PI);//前面两个参数为圆心坐标，第三个为半径，第四个为起始角。第五个为结束角
  ctx.fill();
  if(i!=0)
  {
    ctx.fillRect(r+(i-1)*space+padding,r/2+padding,space,r);//前面两个左上角坐标，后面两个宽高
  }
  ctx.beginPath();
  ctx.fillStyle="#333333";
  ctx.font=fontSize+"px Georgia";//一定要指定字体否则大小没有用
  ctx.fillText(showStrs[i],r+i*space-r+padding,r*2+fontSize+10+padding);//左下角为起点
  ctx.stroke();
}

此时画出了一个静态的没有进度的流程进度条。然后为这个进度条加上显示时的动画：

var proW = 0;//进度长度
var progress = c.hasAttribute("dara-progress")?Number(c.getAttribute("dara-progress")):showStrs.length;//
var showW = space*progress;//计算应该显示的进度长度
var i=0,j;
var int = setInterval(function () {
  //清除
  //ctx.clearRect(0, 0, c.width, c.height);//不清除在原图上画了覆盖
  j=i;
  i = parseInt(proW/space);
  if(i>j)
  {
    ctx.beginPath();
    ctx.fillStyle=fillColour;
    ctx.fillRect(r+j*space+padding,r/2+padding,space,r);//前面两个左上角坐标，后面两个宽高
    //clearArc(ctx,r+j*space+padding,r+padding,r,1);//清除圆部
  }
  else
  {
    if(i<progress)
    {
      ctx.beginPath();
      ctx.fillStyle=fillColour;
      ctx.fillRect(r+i*space+padding,r/2+padding,proW-i*space,r);//前面两个左上角坐标，后面两个宽高
    }
  }
  //clearArc(ctx,r+i*space+padding,r+padding,r,1);//清除圆部
  ctx.beginPath();
  ctx.fillStyle=fillColour;
  ctx.arc(r+i*space+padding,r+padding,r,0,2*Math.PI);//前面两个参数为圆心坐标，第三个为半径，第四个为起始角。第五个为结束角
  ctx.fill();
  if(proW>=showW)
  {
    clearInterval(int);
  }
  proW+=speed;
}, 150);

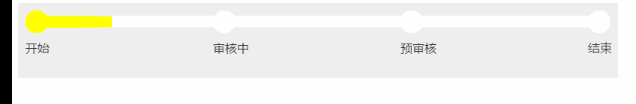

这样便完成了一个简单的带显示动画的流程进度条。最终效果如下：
