js+canvas实现滑动拼图验证码功能

所属分类：网络编程 / JavaScript 阅读数： 1016

收藏 0赞 0分享

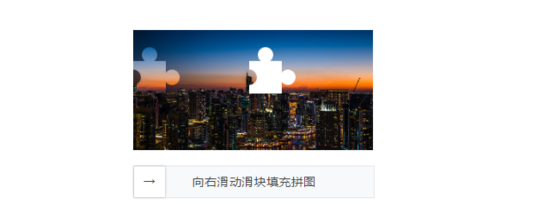

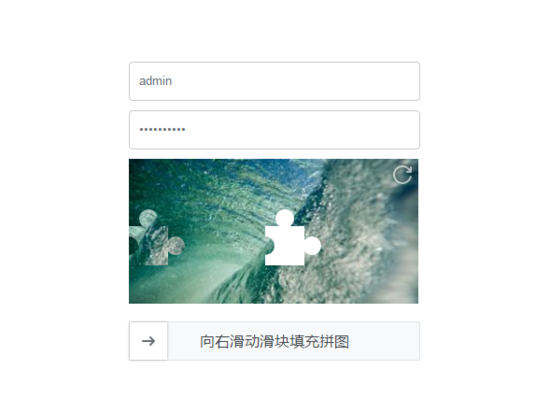

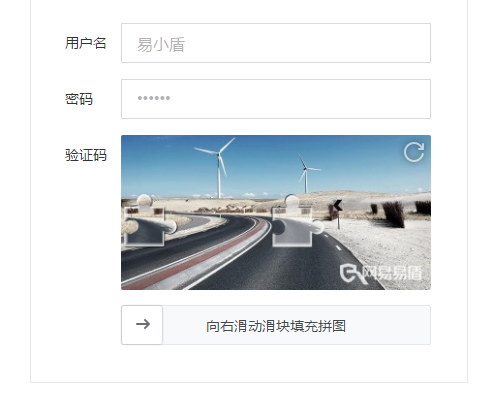

上图为网易云盾的滑动拼图验证码，其应该有一个专门的图片库，裁剪的位置是固定的。我的想法是，随机生成图片，随机生成位置，再用canvas裁剪出滑块和背景图。下面介绍具体步骤。

首先随便找一张图片渲染到canvas上，这里#canvas作为画布，#block作为裁剪出来的小滑块。

<canvas width="310" height="155" id="canvas"></canvas>
<canvas width="310" height="155" id="block"></canvas>
var canvas = document.getElementById('canvas')
 var block = document.getElementById('block')
 var canvas_ctx = canvas.getContext('2d')
 var block_ctx = block.getContext('2d')
 var img = document.createElement('img')
 img.onload = function() {
  canvas_ctx.drawImage(img, 0, 0, 310, 155)
  block_ctx.drawImage(img, 0, 0, 310, 155)
 };
 img.src = 'img.jpg'

下面考虑如何裁剪出拼图的形状，拼图形状比较复杂，首先我们画一个正方形，接着上边的代码写：

var x = 150, y = 40, w = 42, r = 10, PI = Math.PI
 function draw(ctx) {
  ctx.beginPath()
  ctx.moveTo(x, y)
  ctx.lineTo(x + w, y)
  ctx.lineTo(x + w, y + w)
  ctx.lineTo(x, y + w)
  ctx.clip()
 }
 draw(canvas_ctx)
 draw(block_ctx)

x,y为正方形左上角的坐标，现在先随便写后边生成的时候用随机数，w为正方形的边长，r为后边画缺口的圆的半径。我们先把绘图过程用函数封装起来，方便后面同时操作背景和滑块。用clip()方法裁剪图片后生成一个正方形。

接下来画正方形上边和右边的圆形：

function draw(ctx) {
  ctx.beginPath()
  ctx.moveTo(x,y)
+  ctx.lineTo(x+w/2,y)
+  ctx.arc(x+w/2,y-r+2, r,0,2*PI) //
+  ctx.lineTo(x+w/2,y)
  ctx.lineTo(x+w,y)
+  ctx.lineTo(x+w,y+w/2)
+  ctx.arc(x+w+r-2,y+w/2,r,0,2*PI) //
+  ctx.lineTo(x+w,y+w/2)
  ctx.lineTo(x+w,y+w)
  ctx.lineTo(x,y+w)
  ctx.lineTo(x,y)
  ctx.clip()
 }

两处注释的位置将圆心往内偏移了2px，实现缺口的样式。然后是左边空心的部分，由于clip是裁剪路径内的部分，因此直接像上面画圆是不行的，我们开启一条新的路径，然后画圆将这个正方形“遮盖”出一个缺口，这里会用到 globalCompositeOperation 属性，'xor'顾名思义。代码接上边：

function draw(ctx) {
  ctx.beginPath()
  ...
  ctx.lineTo(x,y)
  ctx.clip()
+  ctx.beginPath()
+  ctx.arc(x,y+w/2, r,1.5*PI,0.5*PI) // 只需要画正方形内的半圆就行，方便背景图片的裁剪
+  ctx.globalCompositeOperation = "xor"
+  ctx.fill()
}

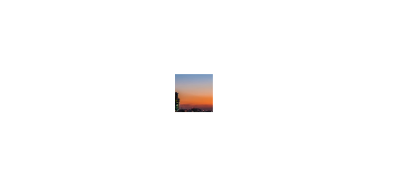

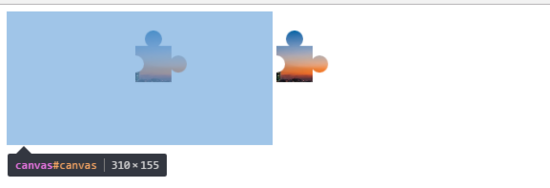

现在一个基本的拼图形状有了，我们调整#block的大小，并将裁剪出来的滑块放入#block中：

img.onload = function() {
  ctx.drawImage(img, 0, 0, 310, 155)
  block_ctx.drawImage(img, 0, 0, 310, 155)
+  var blockWidth = w + r * 2
+  var _y = y - r * 2 + 2 // 滑块实际的y坐标
+  var ImageData = block_ctx.getImageData(x, _y, blockWidth, blockWidth)
+  block.width = blockWidth
+  block_ctx.putImageData(ImageData, 0, _y)
 }

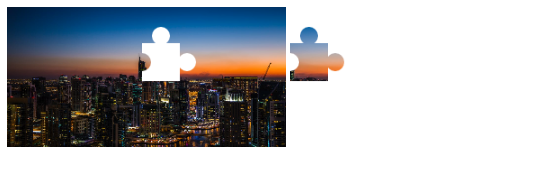

现在我们需要把左边画布展示原来的图片，并且抠掉中间滑块的部分，这里画路径的过程都是一样的，唯一不同只是clip()那里改成fill()即可实现效果，我们前面已经把画路径的过程封装成函数了，稍作改动即可：

- function draw(ctx) {
+ function draw(ctx, operation) {
  ...
- ctx.clip()
+ ctx.fillStyle = '#fff'
+ ctx[operation]()
  ...
}
+ draw(canvas_ctx, 'fill')
+ draw(block_ctx, 'clip')
