微信小程序图表插件(wx-charts)实例代码

所属分类：网络编程 / JavaScript 阅读数： 308

收藏 0赞 0分享

微信小程序图表工具，charts for WeChat small app

基于canvas绘制，体积小巧

支持图表类型

饼图 pie
圆环图 ring
线图 line
柱状图 column
区域图 area
代码分析 Here

参数说明

opts Object

opts.canvasId String required 微信小程序canvas-id

opts.width Number required canvas宽度，单位为px

opts.height Number required canvas高度，单位为px

opts.title Object (only for ring chart)

opts.title.name String 标题内容

opts.title.fontSize Number 标题字体大小（可选，单位为px）

opts.title.color String 标题颜色（可选）

opts.subtitle Object (only for ring chart)

opts.subtitle.name String 副标题内容

opts.subtitle.fontSize Number 副标题字体大小（可选，单位为px）

opts.subtitle.color String 副标题颜色（可选）

opts.animation Boolean default true 是否动画展示

opts.legend Boolen default true 是否显示图表下方各类别的标识

opts.type String required 图表类型，可选值为pie, line, column, area, ring

opts.categories Array required (饼图、圆环图不需要) 数据类别分类

opts.dataLabel Boolean default true 是否在图表中显示数据内容值

opts.dataPointShape Boolean default true 是否在图表中显示数据点图形标识

opts.xAxis Object X轴配置

opts.xAxis.disableGrid Boolean default false 不绘制X轴网格

opts.yAxis Object Y轴配置

opts.yAxis.format Function 自定义Y轴文案显示

opts.yAxis.min Number Y轴起始值

opts.yAxis.max Number Y轴终止值

opts.yAxis.title String Y轴title

opts.yAxis.disabled Boolean default false 不绘制Y轴

opts.series Array required 数据列表

数据列表每项结构定义

dataItem Object

dataItem.data Array required (饼图、圆环图为Number) 数据

dataItem.color String 例如#7cb5ec 不传入则使用系统默认配色方案

dataItem.name String 数据名称

dateItem.format Function 自定义显示数据内容

Example

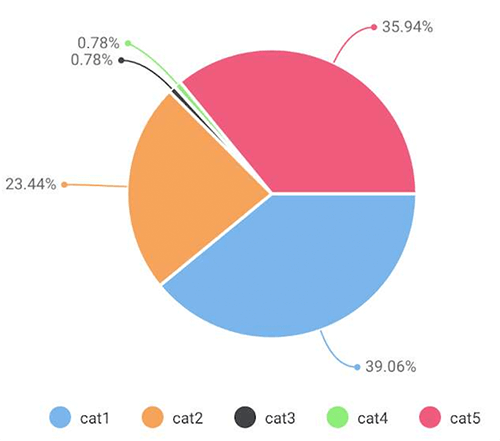

pie chart

var wxCharts = require('wxcharts.js');
new wxCharts({
 canvasId: 'pieCanvas',
 type: 'pie',
 series: [{
  name: 'cat1',
  data: 50,
 }, {
  name: 'cat2',
  data: 30,
 }, {
  name: 'cat3',
  data: 1,
 }, {
  name: 'cat4',
  data: 1,
 }, {
  name: 'cat5',
  data: 46,
 }],
 width: 360,
 height: 300,
 dataLabel: true
});

pieChart

ring chart

new wxCharts({
 canvasId: 'ringCanvas',
 type: 'ring',
 series: [{
  name: '成交量1',
  data: 15,
 }, {
  name: '成交量2',
  data: 35,
 }, {
  name: '成交量3',
  data: 78,
 }, {
  name: '成交量4',
  data: 63,
 }],
 width: 320,
 height: 200,
 dataLabel: false
});

pieChart

line chart

new wxCharts({
 canvasId: 'lineCanvas',
 type: 'line',
 categories: ['2012', '2013', '2014', '2015', '2016', '2017'],
 series: [{
  name: '成交量1',
  data: [0.15, 0.2, 0.45, 0.37, 0.4, 0.8],
  format: function (val) {
   return val.toFixed(2) + '万';
  }
 }, {
  name: '成交量2',
  data: [0.30, 0.37, 0.65, 0.78, 0.69, 0.94],
  format: function (val) {
   return val.toFixed(2) + '万';
  }
 }],
 yAxis: {
  title: '成交金额 (万元)',
  format: function (val) {
   return val.toFixed(2);
  },
  min: 0
 },
 width: 320,
 height: 200
});

lineChart

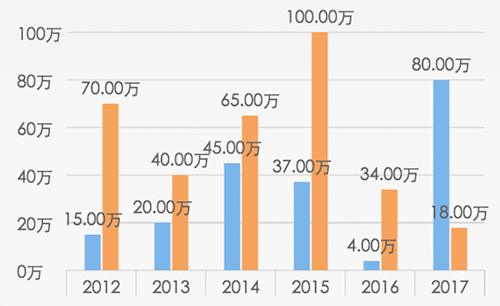

columnChart

new wxCharts({
 canvasId: 'columnCanvas',
 type: 'column',
 categories: ['2012', '2013', '2014', '2015', '2016', '2017'],
 series: [{
  name: '成交量1',
  data: [15, 20, 45, 37, 4, 80]
 }, {
  name: '成交量2',
  data: [70, 40, 65, 100, 34, 18]
 }],
 yAxis: {
  format: function (val) {
   return val + '万';
  }
 },
 width: 320,
 height: 200
});

columnChart

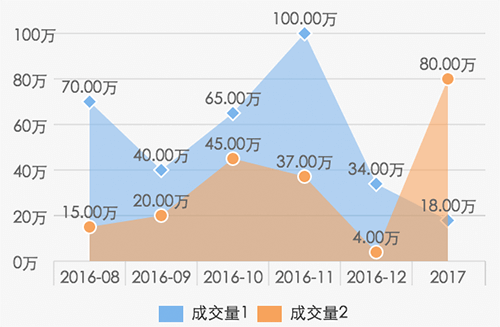

areaChart

new wxCharts({
 canvasId: 'areaCanvas',
 type: 'area',
 categories: ['2016-08', '2016-09', '2016-10', '2016-11', '2016-12', '2017'],
 series: [{
  name: '成交量1',
  data: [70, 40, 65, 100, 34, 18],
  format: function (val) {
   return val.toFixed(2) + '万';
  }
 }, {
  name: '成交量2',
  data: [15, 20, 45, 37, 4, 80],
  format: function (val) {
   return val.toFixed(2) + '万';
  }
 }],
 yAxis: {
  format: function (val) {
   return val + '万';
  }
 },
 width: 320,
 height: 200
});

areaChart
