Activiti如何启动流程并使流程前进

一、流程和任务的关系

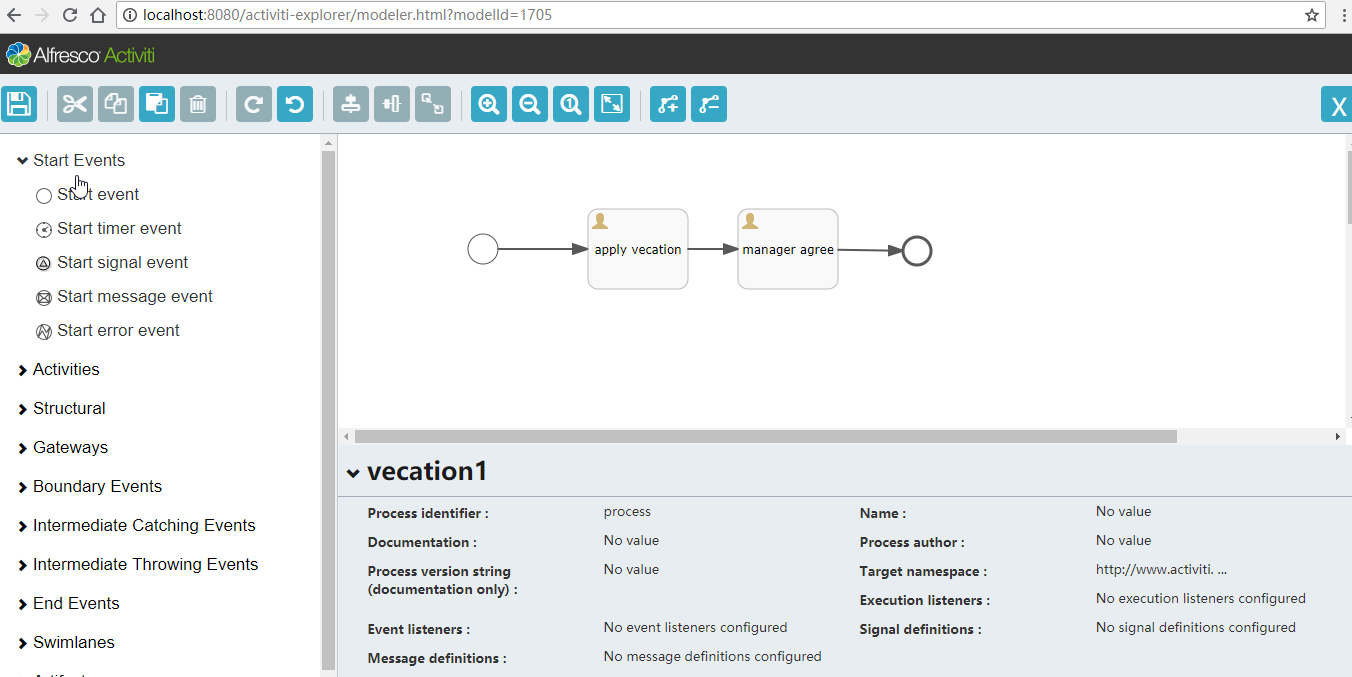

以下是一个简单的请假流程图，其中有一个开始事件，两个用户任务，一个结束事件。

启动流程后,activiti会自动创建第一个流程节点的用户任务，然后我们完成第一个用户任务流程就会前进到下一个流程节点，创建第二个节点的流程任务并删除第一个流程任务。

二、开启流程

activiti提供了一个RuntimeService服务组件来在流程运行时对流程实例进行管理与控制。开启流程就需要使用其中的api

2.1根据流程定义key开启流程

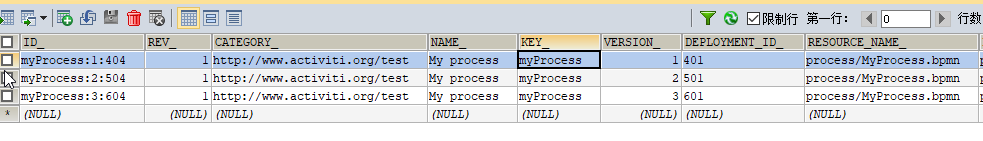

上一篇博客中说道了一个流程部署成功后，会在部署信息表act_re_deployment和流程定义表act_re_procdef中插入记录。流程定义key就是act_re_procdef表中的KEY_字段的值。

当表中存在KEY_字段相同的记录时，activiti会选择版本号 VERSION_最新的一条流程定义记录来开启流程

  /**
   * 开启流程,根据流程定义key开启流程,
   * 如果流程定义表中有多个相同的流程定义key,activiti会根据版本号字段VERSION_选择最新的版本来开启流程
   */
  @Test
  public void test1() {
    String processDefinitionKey="process";
    //开启流程，得到流程实例对象
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey(processDefinitionKey);
    System.out.println(processInstance);
  }

activiti用ProcessInstance这个接口来描述开启流程后得到的流程实例。

三、查询用户任务

开头说到了开启流程后会创建第一个流程节点的用户任务，所以可以使用activiti提供的另一个服务组件TaskService来查询用户任务，TaskService中提供了和任务处理相关的api

3.1 TaskQuery

activiti提供了这个接口来封装任务查询相关的api,可以通过TaskService来获取它的实现类对象

TaskQuery taskQuery = taskService.createTaskQuery();

然后taskQuery这个查询对象的使用和activiti的其他查询对象类似，先指定查询条件，再执行查询。这里我根据任务的代理人进行查询，一个任务只能有一个代理人

  /**
   * 查询开启流程后自动创建的任务
   */
  @Test
  public void test2() {
    //根据任务的代理人进行查询,一个任务的代理人是唯一的
    Task task = taskService.createTaskQuery().taskAssignee("tom").singleResult();
    System.out.println(task);
  }

activiti用Task来封装任务对象，对应的是act_ru_task这张表的记录。创建任务后会在这张表中插入一条记录。

四、完成任务

可以使用taskService中的方法来完成当前任务，使流程向下一个节点移动。完成任务时需要给定任务id即act_ru_task表的主键Id，所以完成任务时可以先通过查询方法给定条件查询出一个任务对象，再完成这个任务。

  /**
   * 完成任务，使流程前进到下一个流程节点,并创建下一个节点的任务对象
   */
  @Test
  public void test3() {
    String taskId="4502";
    taskService.complete(taskId);
  }
