详解Spring Cloud 断路器集群监控(Turbine)

所属分类：软件编程 / java 阅读数： 17

收藏 0赞 0分享

一. 简介

上一篇文章我们已经实现了对单个服务实例的监控，当然在实际应用中，单个实例的监控数据没有多大的价值，我们更需要的是一个集群系统的监控信息，这时我们就需要引入Turbine。Turbine能够汇集监控信息，并将聚合后的信息提供给Hystrix Dashboard来集中展示和监控。

二. 构建监控局和服务

2.1 整体结构与准备

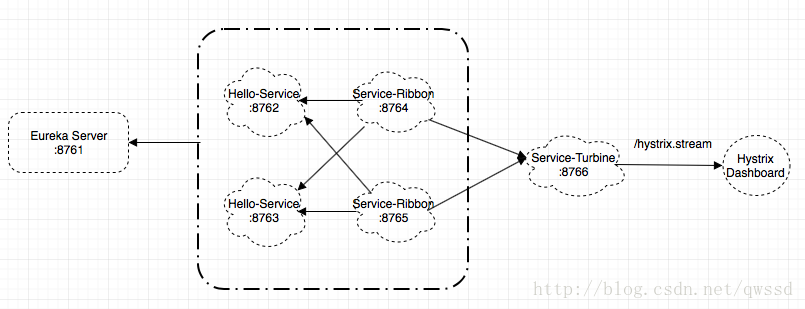

本文的工程实现是基于上一篇文章的工程，通过引入Turbine来聚合service-ribbon服务的监控信息，并输出给Hystrix Dashboard来进行展示。因为我们需要多个服务的Dashboard，所以我们将构建service-ribbon集群，同时需要新建一个service-turbine工程，用于聚合信息并展示。最终整体架构如下：

2.2 创建service-turbine

新建一个Spring Boot工程，命名为service-turbine，在pom.xml中导入必要的依赖：

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.dan</groupId>
  <artifactId>service-turbine</artifactId>
  <version>0.0.1-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>service-turbine</name>
  <description>Demo project for Spring Boot</description>

  <parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>1.5.9.RELEASE</version>
    <relativePath/> <!-- lookup parent from repository -->
  </parent>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
    <java.version>1.8</java.version>
    <spring-cloud.version>Edgware.SR1</spring-cloud.version>
  </properties>

  <dependencies>
 <dependency>
 <groupId>org.springframework.cloud</groupId>
 <artifactId>spring-cloud-starter-turbine</artifactId>
 </dependency>
 <dependency>
 <groupId>org.springframework.cloud</groupId>
 <artifactId>spring-cloud-netflix-turbine</artifactId>
 </dependency>
 <dependency>
 <groupId>org.springframework.boot</groupId>
 <artifactId>spring-boot-starter-actuator</artifactId>
 </dependency>

 <dependency>
 <groupId>org.springframework.boot</groupId>
 <artifactId>spring-boot-starter-test</artifactId>
 <scope>test</scope>
 </dependency>
 </dependencies>

  <dependencyManagement>
    <dependencies>
      <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-dependencies</artifactId>
        <version>${spring-cloud.version}</version>
        <type>pom</type>
        <scope>import</scope>
      </dependency>
    </dependencies>
  </dependencyManagement>

  <build>
    <plugins>
      <plugin>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-maven-plugin</artifactId>
      </plugin>
    </plugins>
  </build>
</project>

在工程启动类上加上@EnableTurbine注解，开启Turbine，该注解已经包含了@EnableDiscoveryClient注解，即已开启了注册服务：

@SpringBootApplication
@EnableTurbine
public class ServiceTurbineApplication {

  public static void main(String[] args) {
    SpringApplication.run(ServiceTurbineApplication.class, args);
  }
}

在application.properties中加入Eureka和Turbine的相关配置，具体如下：

spring.application.name=service-turbine
server.port=8766
security.basic.enabled=false

eureka.client.serviceUrl.defaultZone=http://localhost:8761/eureka

turbine.aggregator.cluster-config=default
turbine.app-config=service-ribbon
turbine.cluster-name-expression="default"
turbine.combine-host-port=true

上面的配置中，turbine.app-config参数配置Eureka中的serviceId列表，表明监控哪些服务；turbine.cluster-name-expression参数指定了集群名称为default，当服务数量非常多的时候，可以启动多个Turbine服务来构建不同的聚合集群，而该参数可以用来区分这些不同的聚合集群，同时该参数值可以再Hystrix仪表盘中用来定位不同的聚合集群，只需在Hystrix Stream的URL中通过cluster参数来指定；turbine.combine-host-port参数设置为true，可以让同一主机上的服务通过主机名与端口号的组合来进行区分，默认情况下会以host来区分不同的服务，这会使得在本机调试的时候，本机上的不同服务聚合成一个服务来统计。

三. 集群监控

启动eureka-server工程，端口号为8761；

启动eureka-client工程，端口号为8762和8763；

启动service-ribbon工程，端口号为8764和8765；

启动service-turbine工程，端口号为8766。

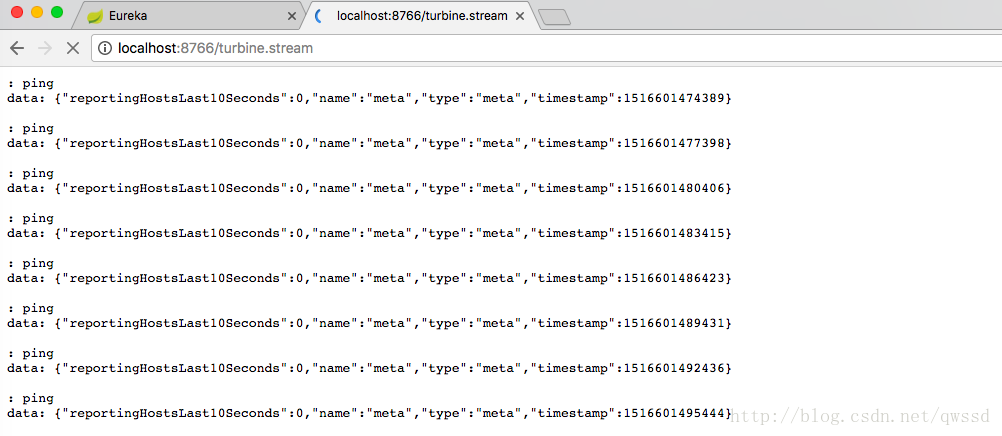

访问http://localhost:8766/turbine.stream看到：

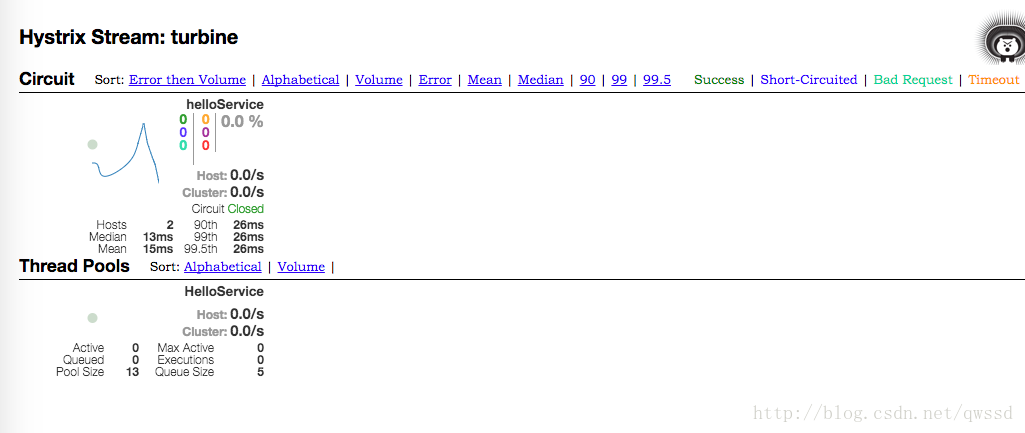

访问http://localhost:8765/hystrix，输入监控流http://localhost:8766/turbine.stream看到：

在图中可以看到，虽然我们启动了两个service-ribbon，但是监控页面中依然只是展示了一个监控图。不过我们可以发现，图中集群报告区域中的Hosts属性与之前尝试单机监控时已有不同，只是因为这两个实例是同一个服务，而对于集群来说我们关注的是服务集群的高可用性，所以Turbine会将相同服务作为整体来看待，并汇总成一个监控图。

当然啦，如果你真想看到两个监控图，可以把service-ribbon其中的一个实例的spring.application.name设置成别的名称，这样运行起来后就会出现两个不同的监控图。

四. 与消息代理结合

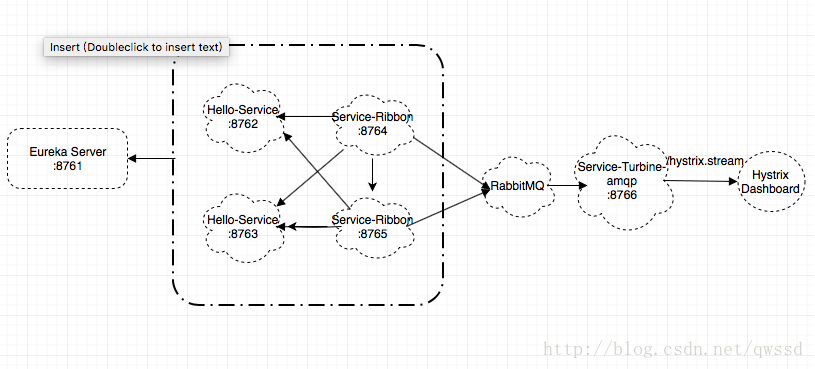

Spring Cloud在封装Turbine的时候，还封装了基于消息代理的收集实现。所以，我们可以将所有需要收集的监控信息都输出到消息代理中，然后Turbine服务再从消息代理中异步获取这些监控信息，最后将这些监控信息聚合并输出到Hystrix Dashboard中。通过引入消息代理，我们的Turbine和Hystrix Dashboard实现的监控架构可以改成如下图所示的结构：

首先新建一个Spring Boot工程，命名为service-turbine-amqp，引入spring-cloud-starter-turbine-amqp和spring-boot-starter-actuator依赖。看到这里只是引入这两个依赖，因为spring-cloud-starter-turbine-amqp实际上包装了spring-cloud-starter-turbine-stream和spring-cloud-starter-stream-rabbit。

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.dan</groupId>
  <artifactId>service-turbine-amqp</artifactId>
  <version>0.0.1-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>service-turbine-amqp</name>
  <description>Demo project for Spring Boot</description>

  <parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>1.5.9.RELEASE</version>
    <relativePath/> <!-- lookup parent from repository -->
  </parent>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
    <java.version>1.8</java.version>
    <spring-cloud.version>Edgware.SR1</spring-cloud.version>
  </properties>

  <dependencies>
    <dependency>
      <groupId>org.springframework.cloud</groupId>
      <artifactId>spring-cloud-starter-turbine-amqp</artifactId>
    </dependency>

    <dependency>       <groupId>org.springframework.boot</groupId>
      <artifactId>spring-boot-starter-actuator</artifactId>
      <scope>test</scope>
    </dependency>
  </dependencies>

  <dependencyManagement>
    <dependencies>
      <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-dependencies</artifactId>
        <version>${spring-cloud.version}</version>
        <type>pom</type>
        <scope>import</scope>
      </dependency>
    </dependencies>
  </dependencyManagement>

  <build>
    <plugins>
      <plugin>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-maven-plugin</artifactId>
      </plugin>
    </plugins>
  </build>
</project>

在主类中使用@EnableTurbineStream注解来启用Turbine Stream的配置：

@SpringBootApplication
@EnableTurbineStream
@EnableDiscoveryClient
public class ServiceTurbineAmqpApplication {

  public static void main(String[] args) {
    SpringApplication.run(ServiceTurbineAmqpApplication.class, args);
  }
}

接着配置application.properties文件：

spring.application.name=service-turbine-amqp
server.port=8766
eureka.client.serviceUrl.defaultZone=http://localhost:8761/eureka

对于Turbine的配置已经完成了，下面需要对service-ribbon做一些修改，使其监控信息能够输出到RabbitMQ上。这个修改也非常简单，只需在pom.xml中增加对spring-cloud-netflix-hystrix-amqp的依赖，具体如下：

<dependency>
  <groupId>org.springframework.cloud</groupId>
  <artifactId>spring-cloud-netflix-hystrix-amqp</artifactId>
</dependency>

完成上面的配置后，同样启动所有需要的工程，同样访问http://localhost:8765/hystrix，输入监控流http://localhost:8766/turbine.stream，我们可以看到跟之前同样的结果，只是这里的监控信息收集是通过消息代理异步实现的。

源码下载：https://github.com/lingd3/SpringCloudLearning/tree/master/chapter8

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
