AI想要设计一款2.5d效果的折线图，该怎么设计呢？下面我们就来看看详细的教程。

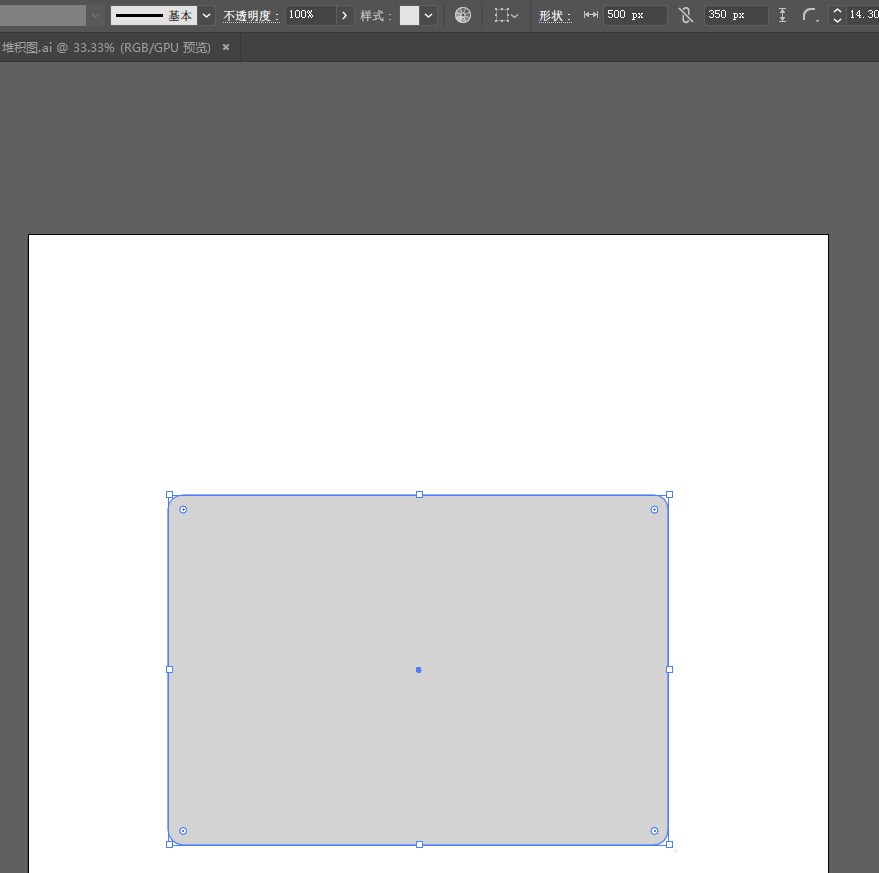

1、新建一个圆角矩形，因为后面要用到贴图的操作，所以这里我把尺寸改成了整数，宽500px，高350px

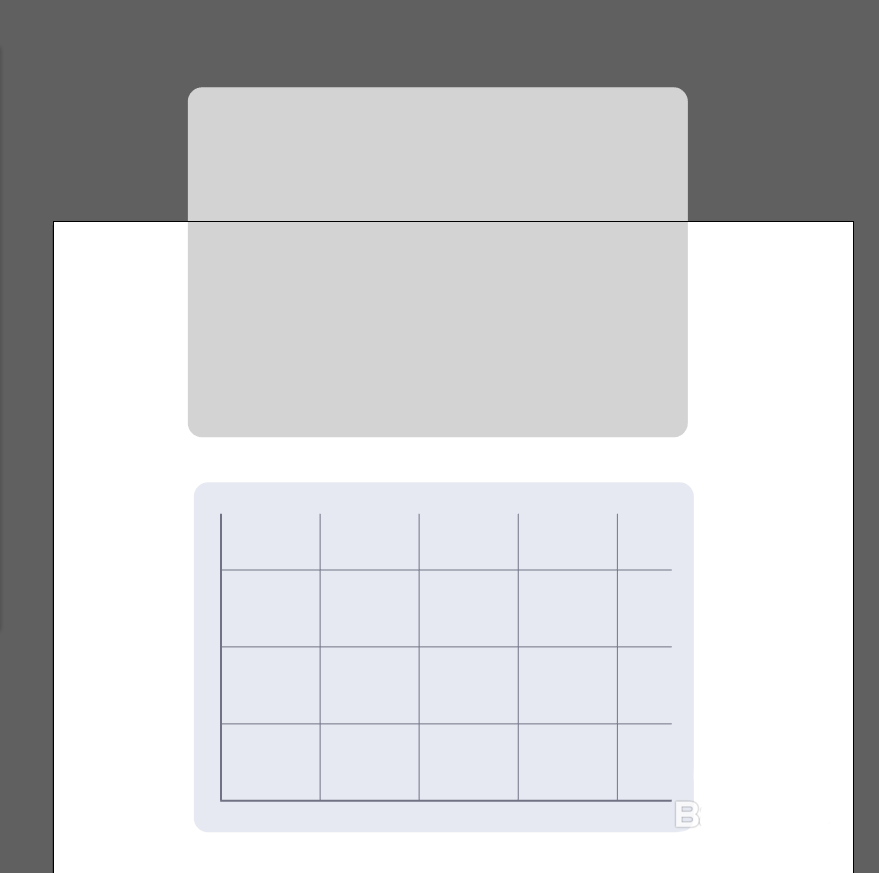

2、圆角矩形复制一份，用直线工具在上面绘制折线图所需的坐标和刻度，并将坐标系中所有的直线编组。

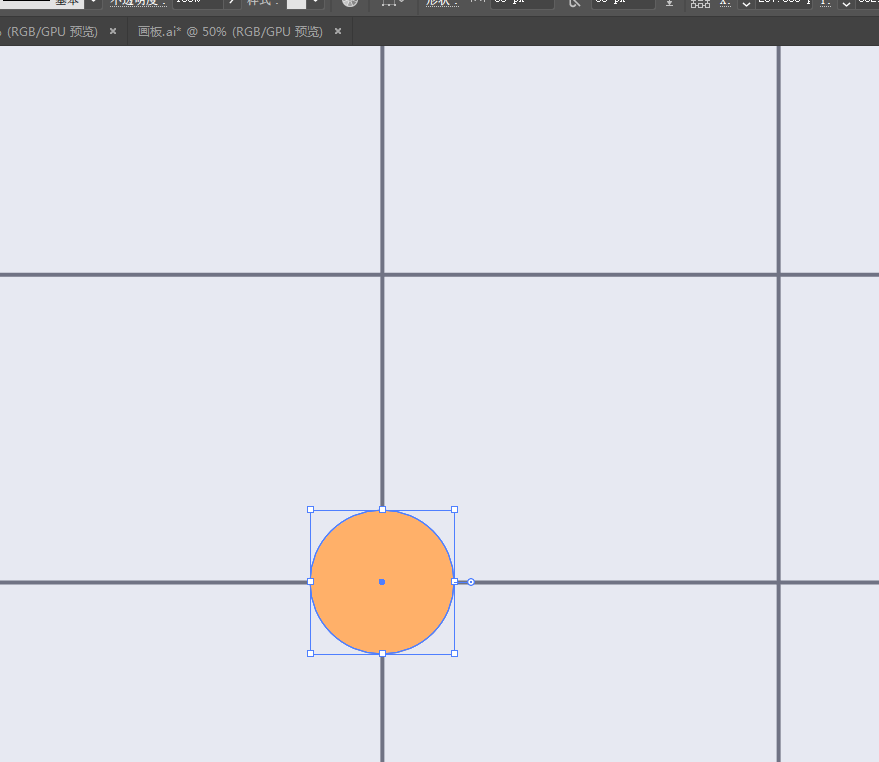

3、在坐标系中绘制圆形形状，让圆心位于垂直和水平线的交叉点。

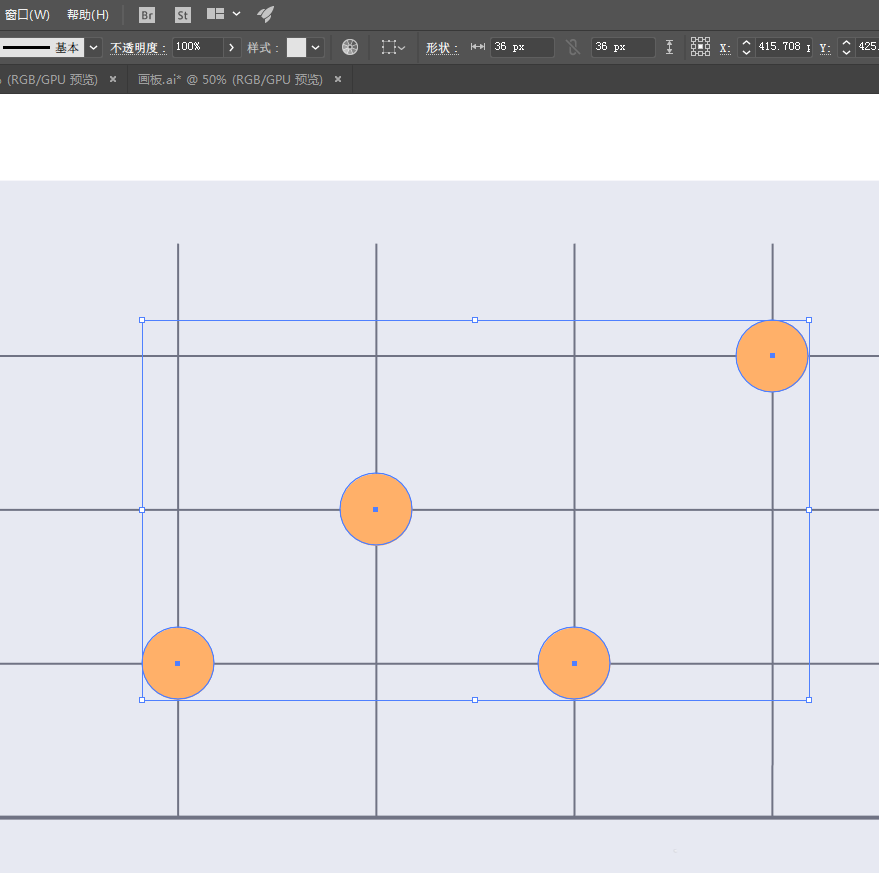

4、圆形全部放到合适的位置后编组。

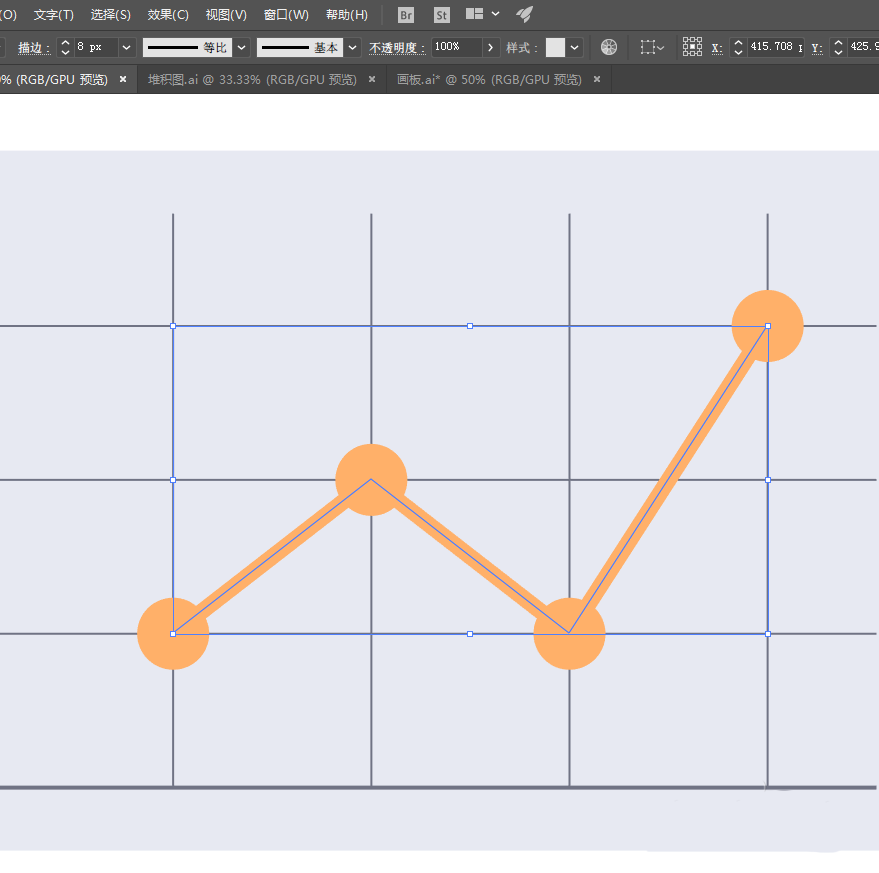

5、用钢笔工具绘制折线，把圆形连接起来形成基础的折线图，【对象】-【路径】-【轮廓化描边】，生成闭合的图形。

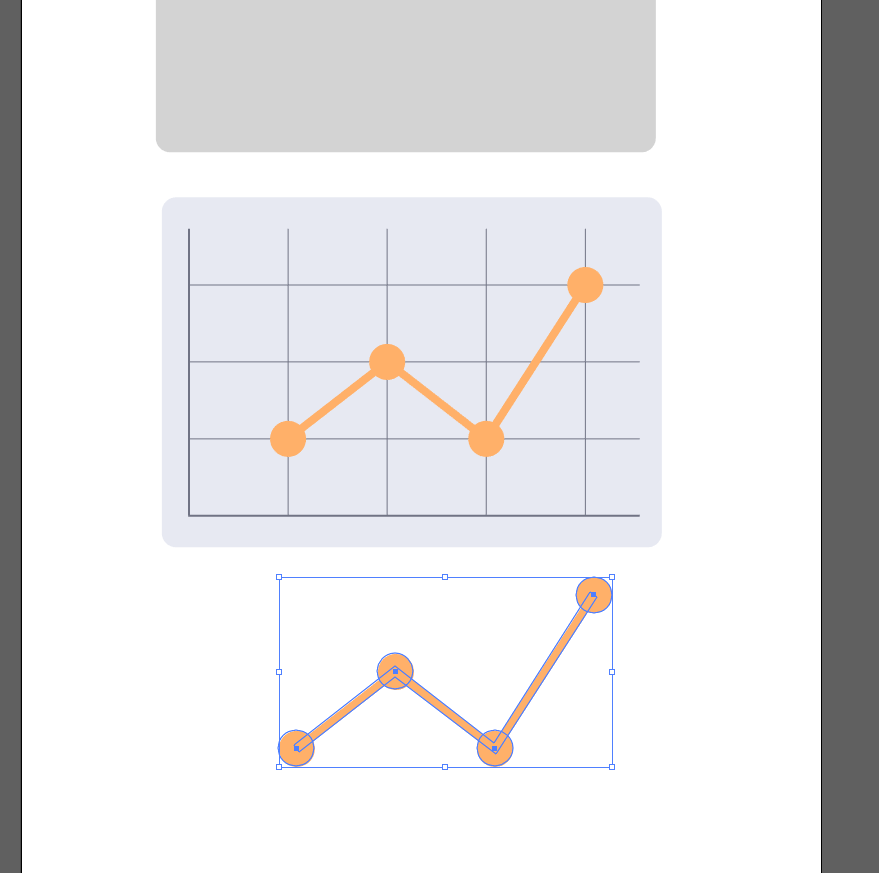

6、把折线图单独复制一份出来

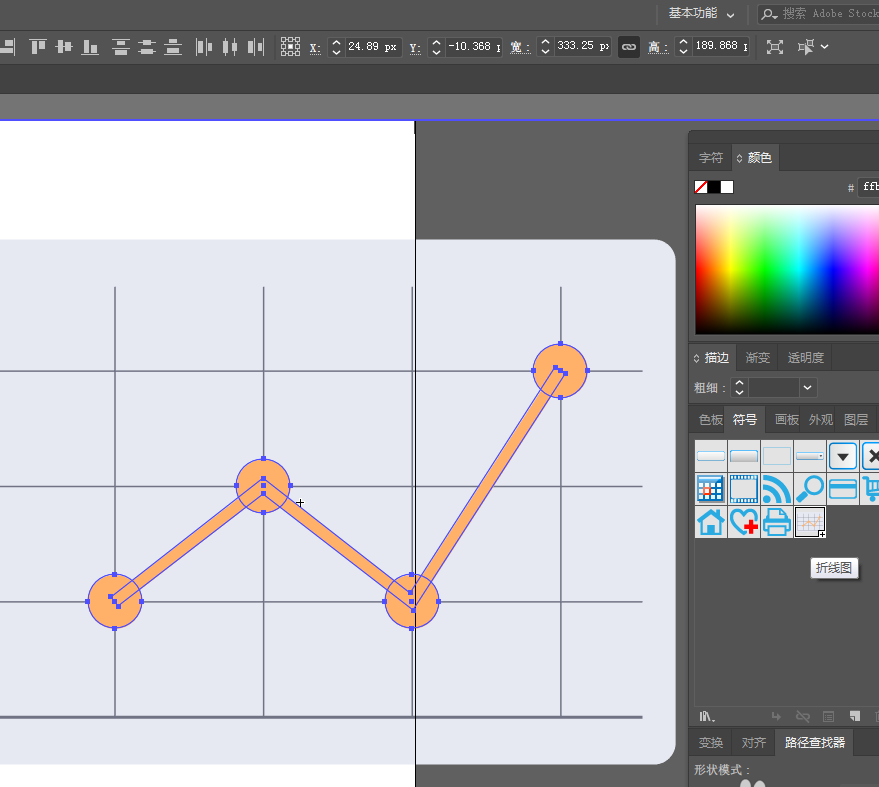

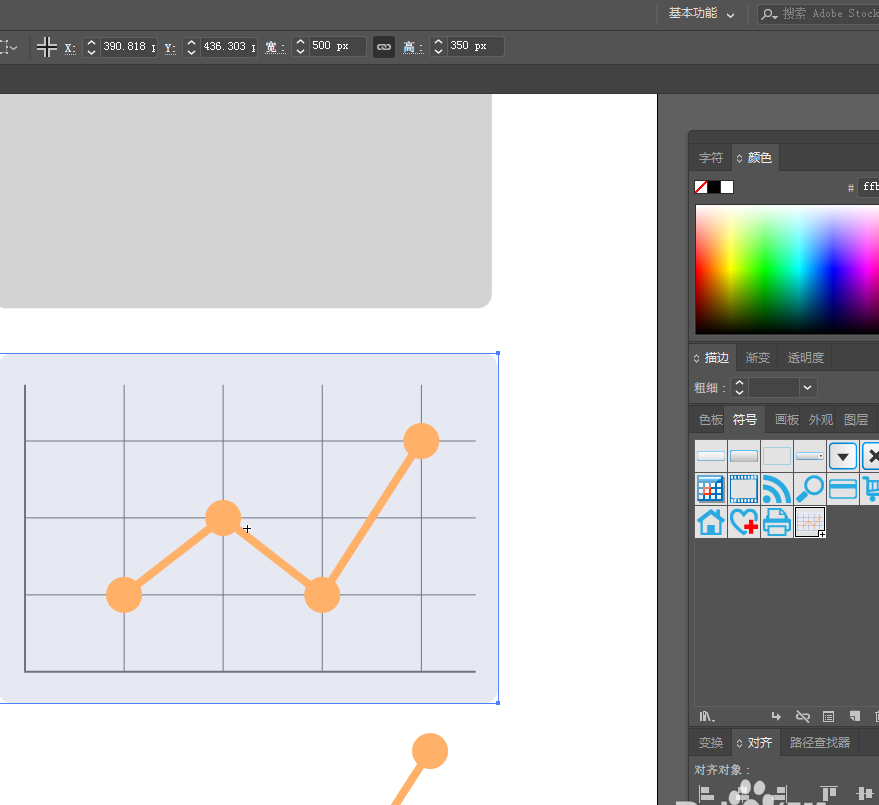

7、选中带坐标系的完整的折线图的所有图形，然后打开符号面板，拖到符号面板中，生成一个符号，便于贴图用。

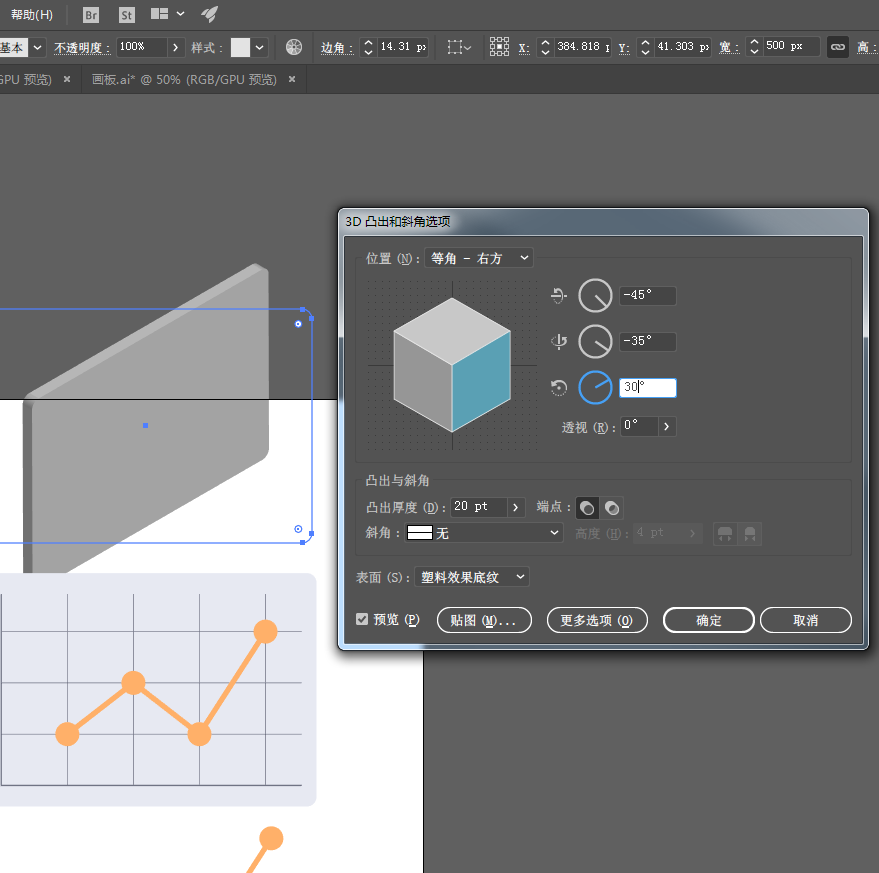

8、选中最开始绘制的简单的圆角矩形，【效果】-【3D(3)】-【凸出和斜角】，在面板中设置位置【等角-右方】，厚度减少一些。

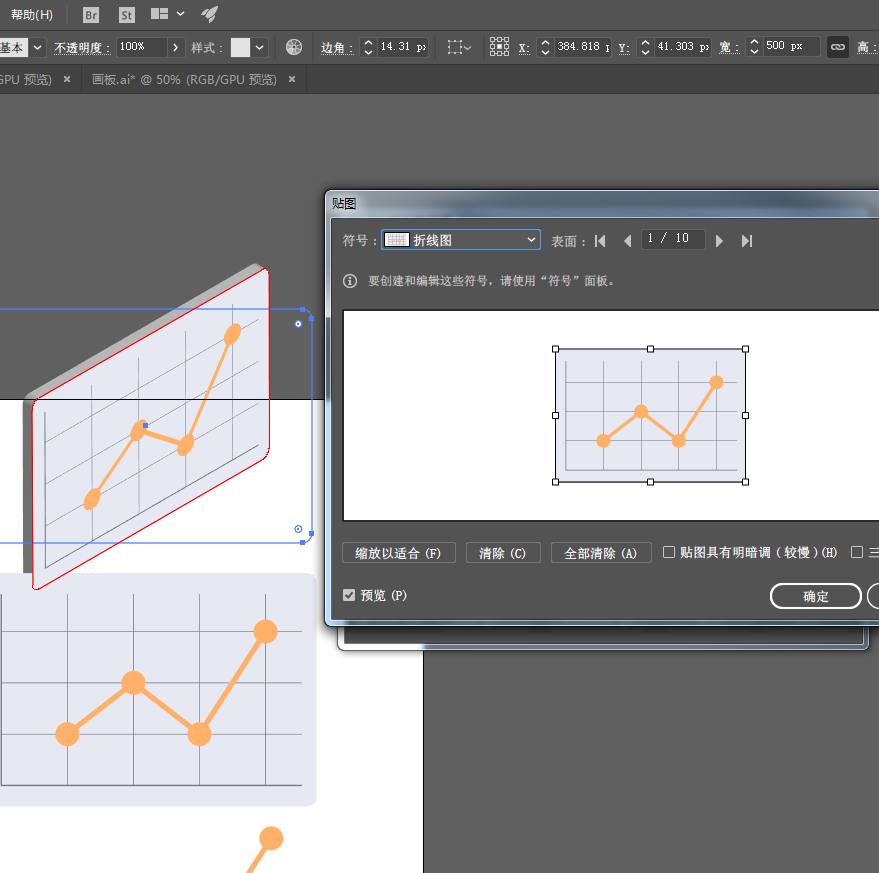

9、打开【贴图】选项，在符号下拉选项中找到我们刚才新建的折线图符号，选择合适的表面进行贴图。

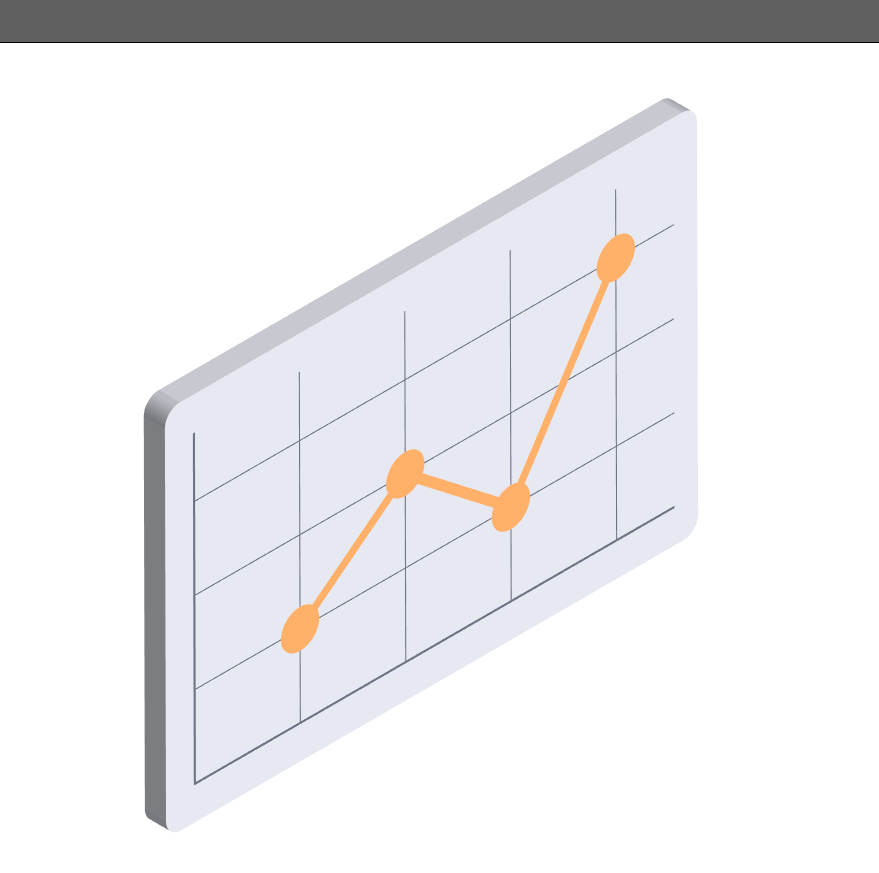

10、现在虽然得到了一个折线图，但并不是我们需要的效果，我们希望折线更立体一些。

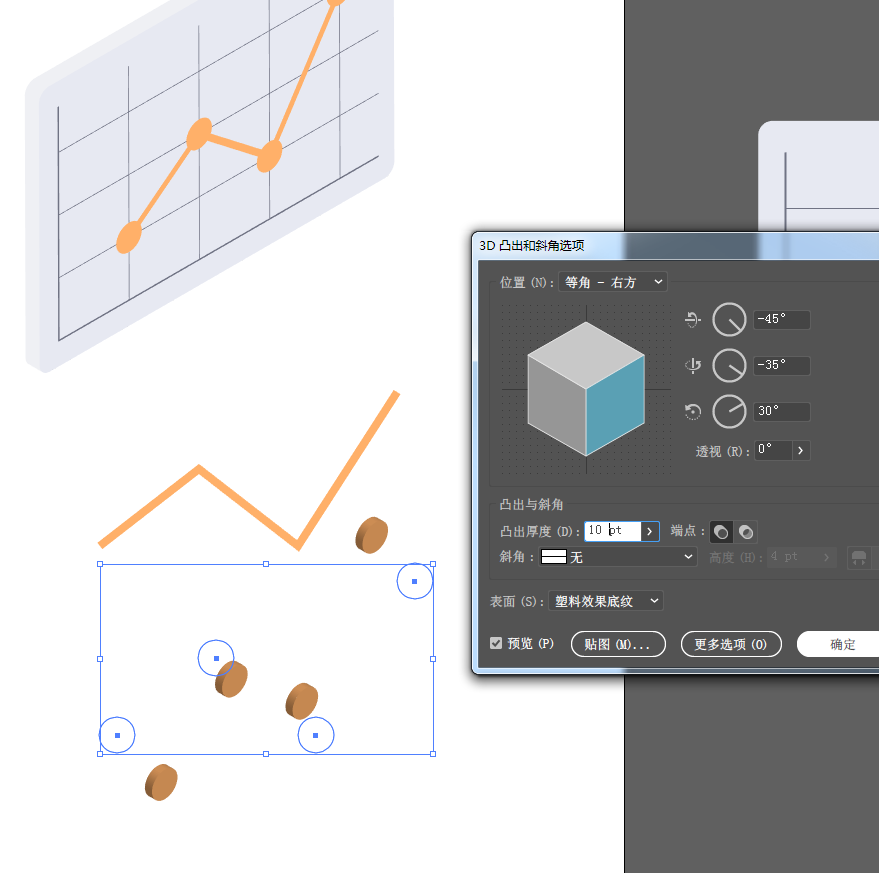

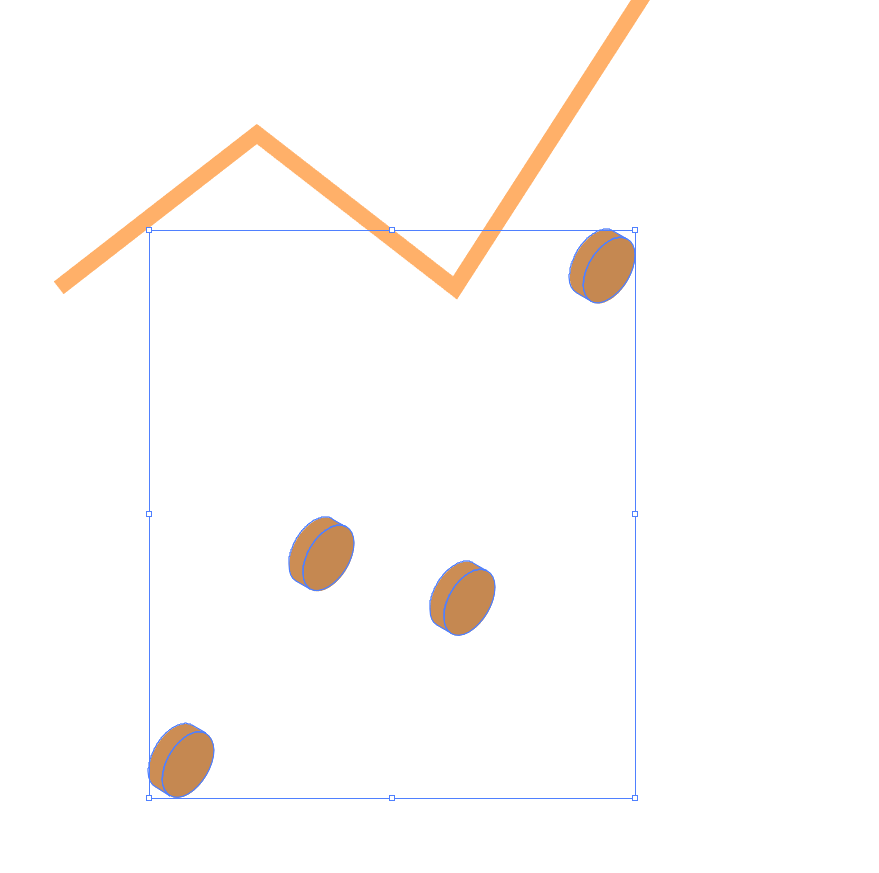

11、选择编组的圆形运用【3D凸出和斜角】效果，调整凸出厚度
12、对四个立体小圆柱依次执行【对象】-【扩展外观】，【取消编组】操作，并同样选中厚度所在图形进行合并。

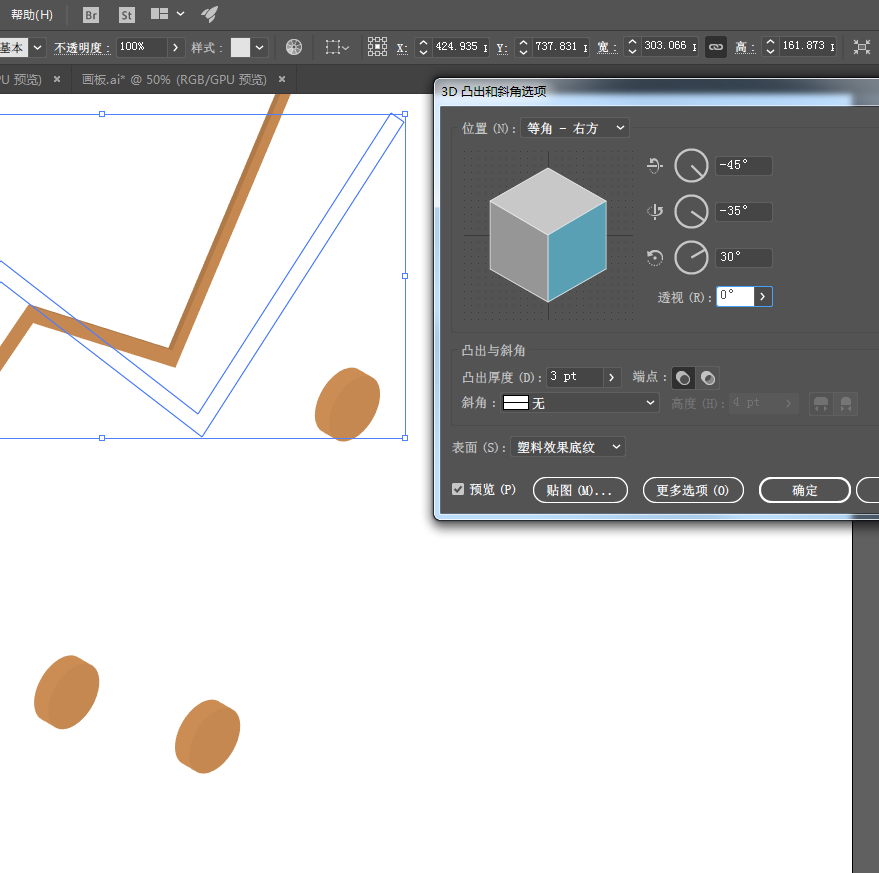

13、选中折线部分，运用【3D】效果，这里把凸出厚度调整的比圆形小一些，以便最后效果图形成层次感，确定后【对象】-【扩展外观】

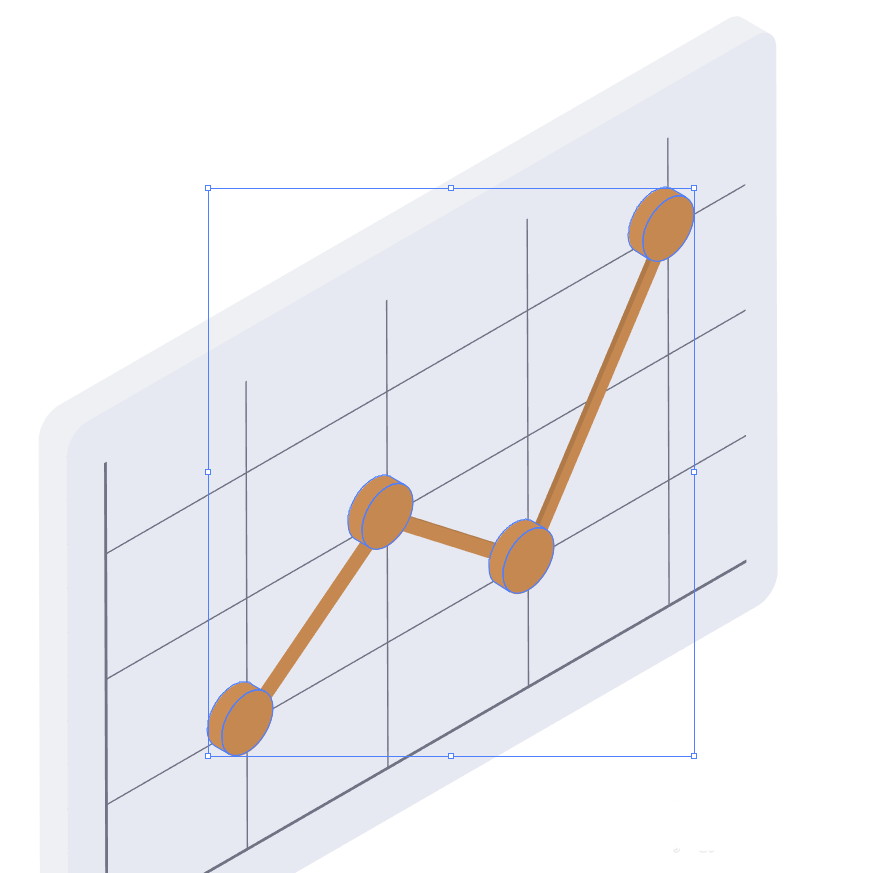

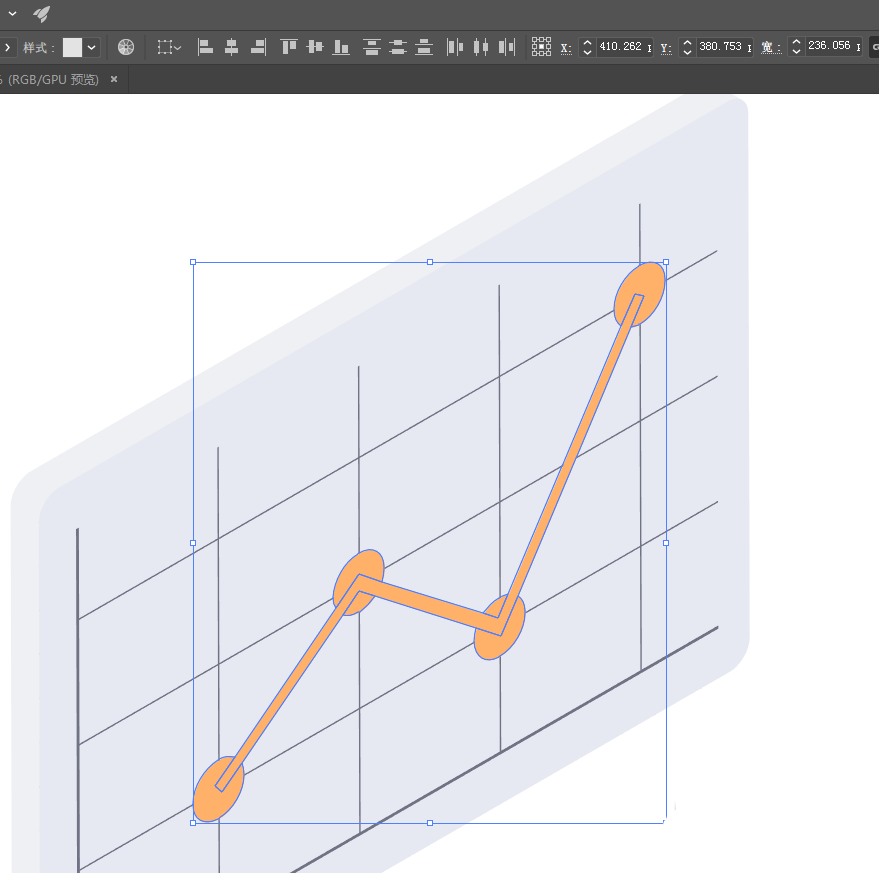

14、现在把立体的折线和圆形放到底图上，借助贴图上的折线图，有助于我们精确的摆放位置，调整顺序，使圆形位于最顶层。
15、-暂时把立体的折线图放置到最底层，选择底板，现在通过【释放剪切蒙版】和【取消编组】的操作，找到平面的折线图，删除
16、在【符号】面板，双击建立的折线图符号，进入符号编辑面板。选中折线部分，删除

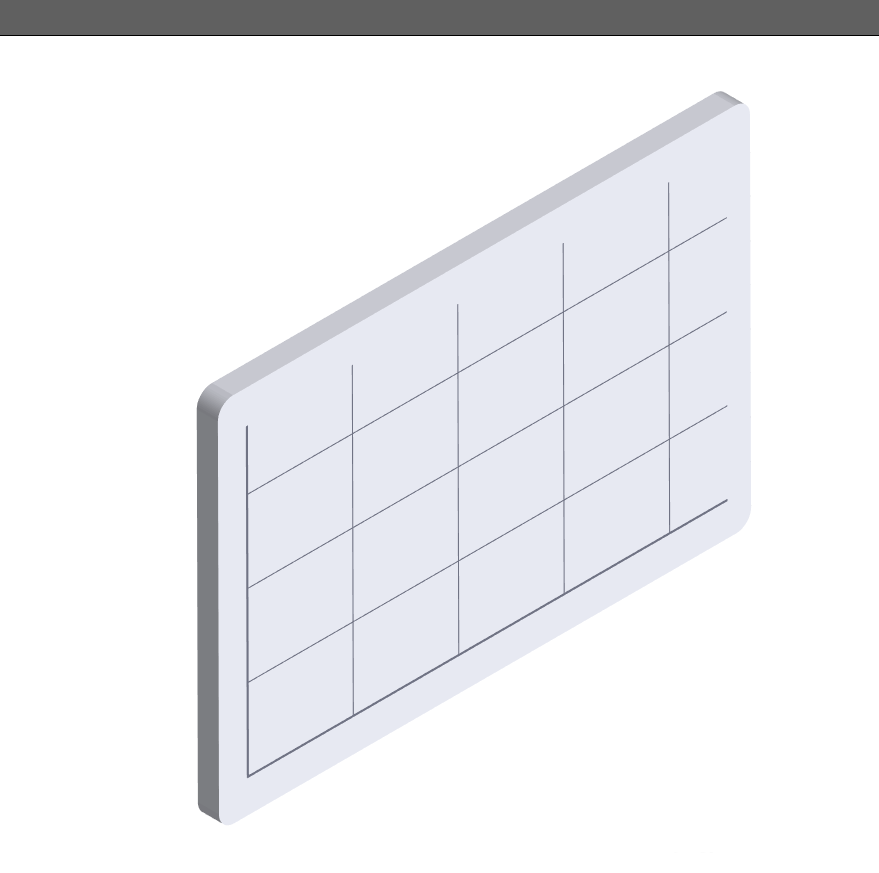

17、保存后默认回到正常画布界面，此时贴图也发生了变化。
18、扩展外观后，调整排列顺序，置于底层，此时已完成了立体折线图的全部制作，剩下的是填充合适颜色。

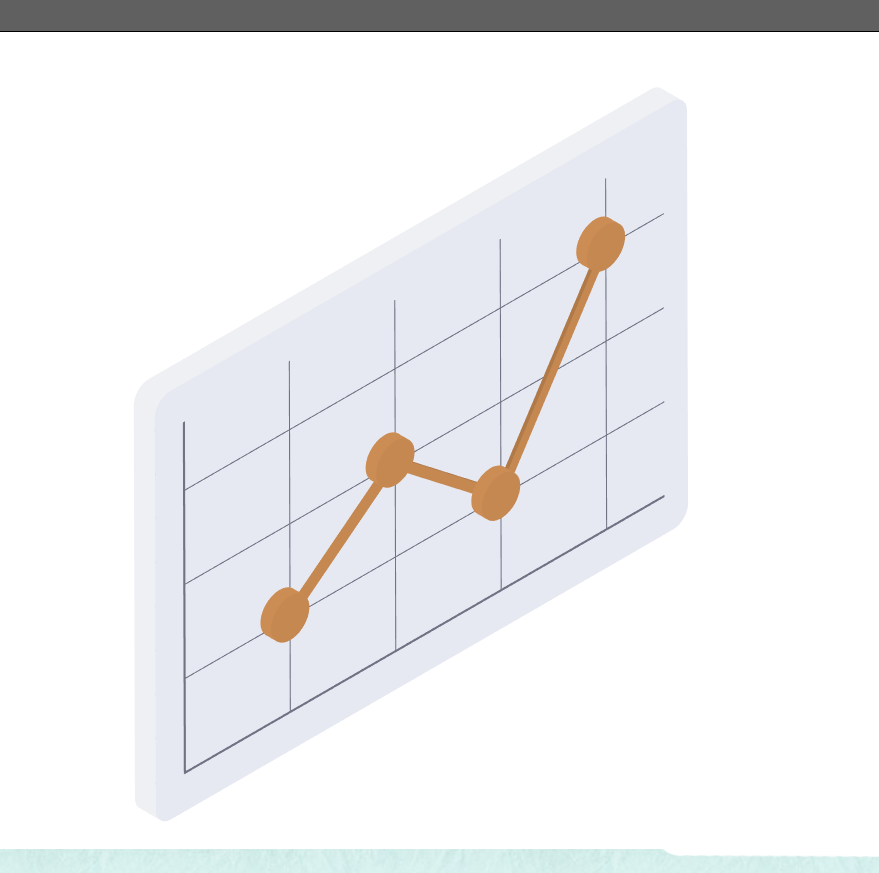

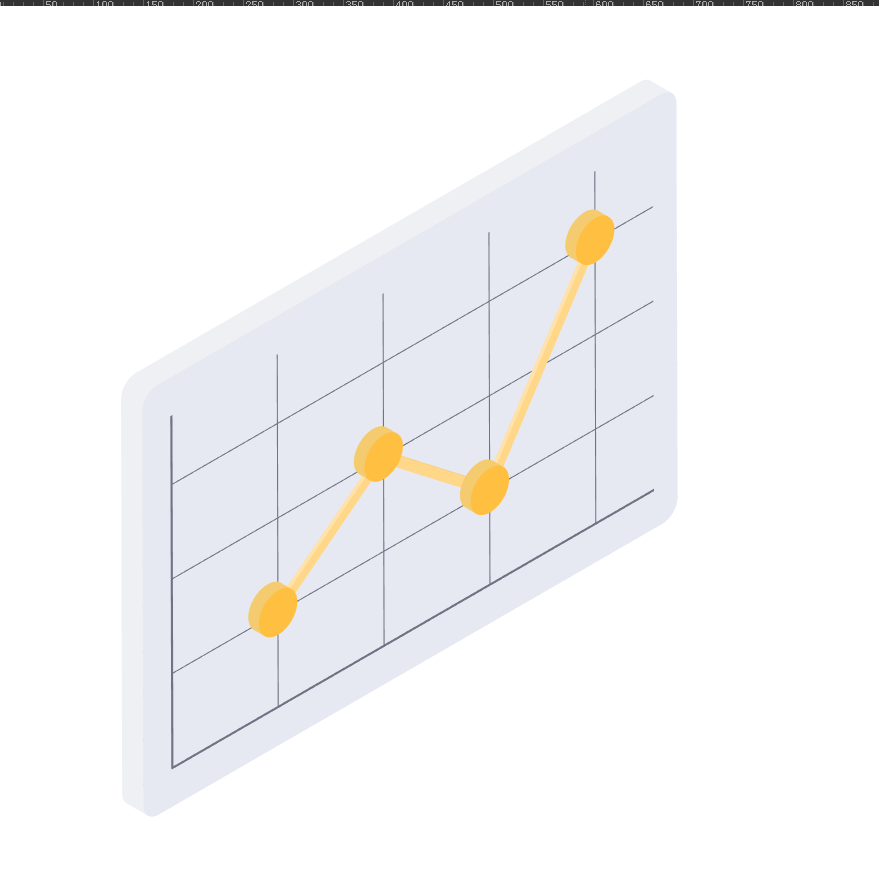

19、最终效果如图所示
以上就是ai设计2.5d立体折线图的教程，希望大家喜欢，请继续关注脚本之家。
