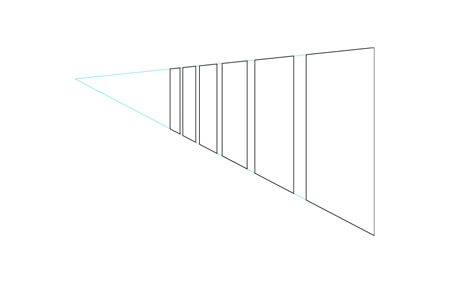

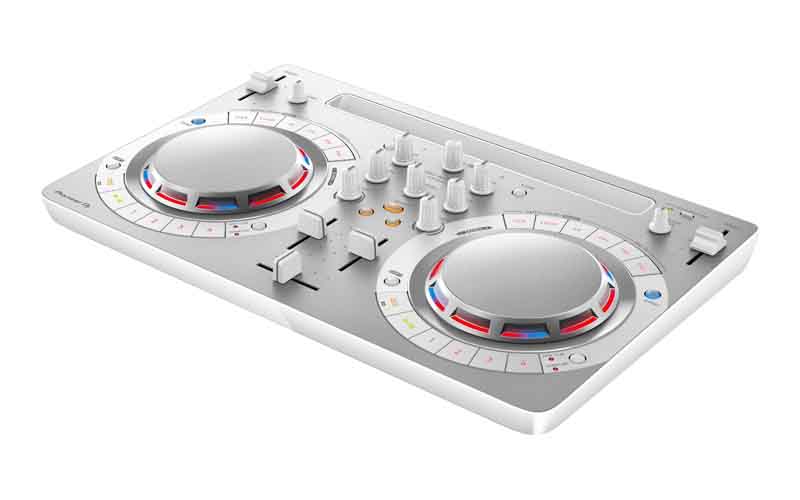

透视虽然没有多少特别精深的原理，但在实际运用中，却是非常容易犯错的。绘制透视图形时，可以通过灭点拉辅助线来控制线条的方向，但是如下图所示，同样的尺寸在透视图中不同位置的表现，就很难只用辅助线来绘制了。
想要在AI中准确地画出透视图形，就要用到透视网格工具（Shift＋P）。透视网格工具可以方便地调节出需要的一点、两点及三点透视网格，在其上绘制透视图形可以准确地控制尺寸和位置。使用过建模软件的童鞋们都知道，许多结构都是靠拉伸和扫描来完成的。在AI中虽然不能直接建模，但是可以根据位置画出结构线。
步骤 1

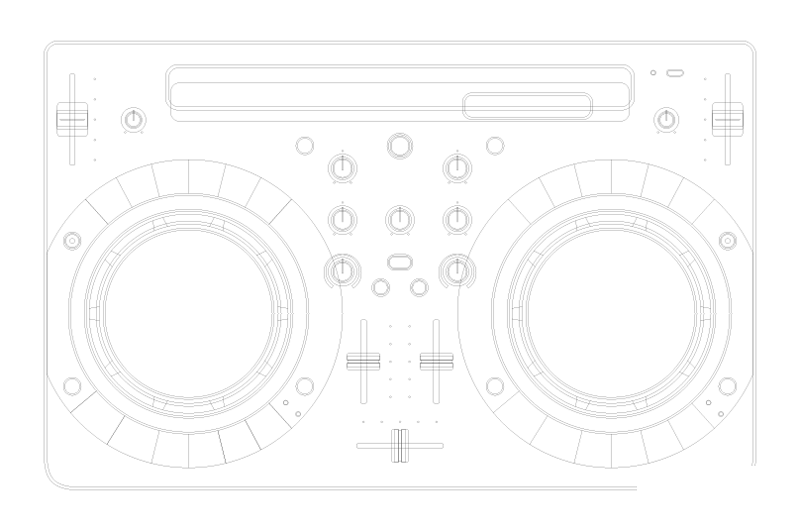

选取该物体结构线最集中的一面，勾勒出所需的结构线。相交的结构线都要保留，不需要剪切。难度不高，但需要耐心：）
步骤 2

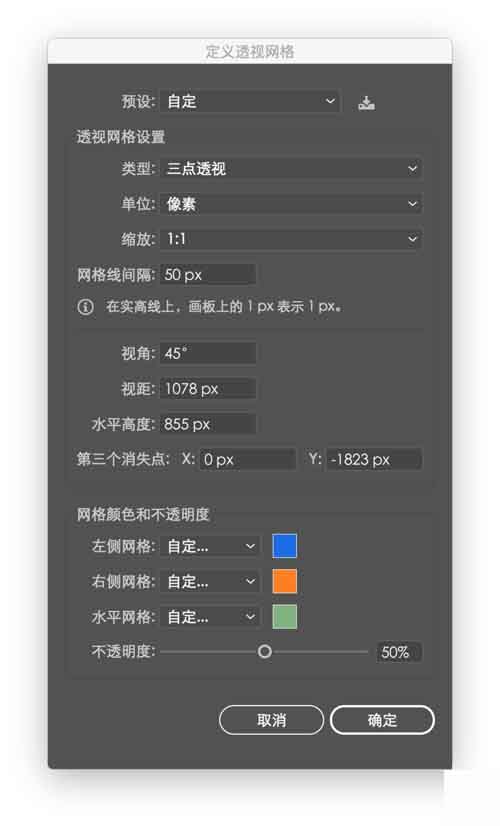

视图－透视网格－三点透视，打开透视网格，调节三个灭点到需要的位置，建议竖直方向灭点放在左右灭点中线上较远的位置
点击选取平面切换构件中的水平网格平面（绿色部分）。
透视选区工具（Shift＋V）

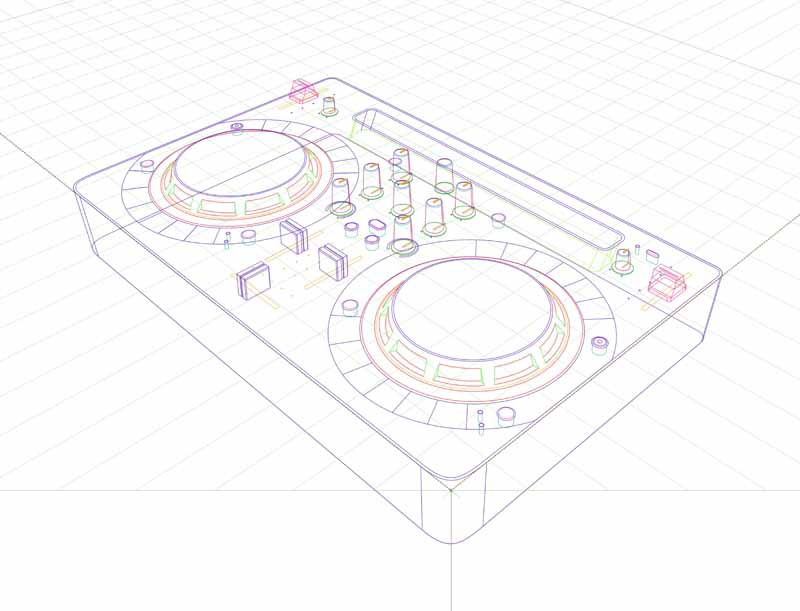

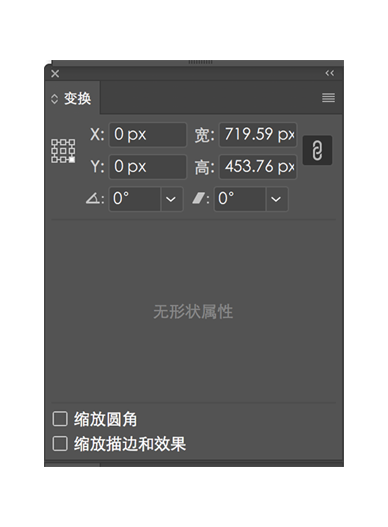

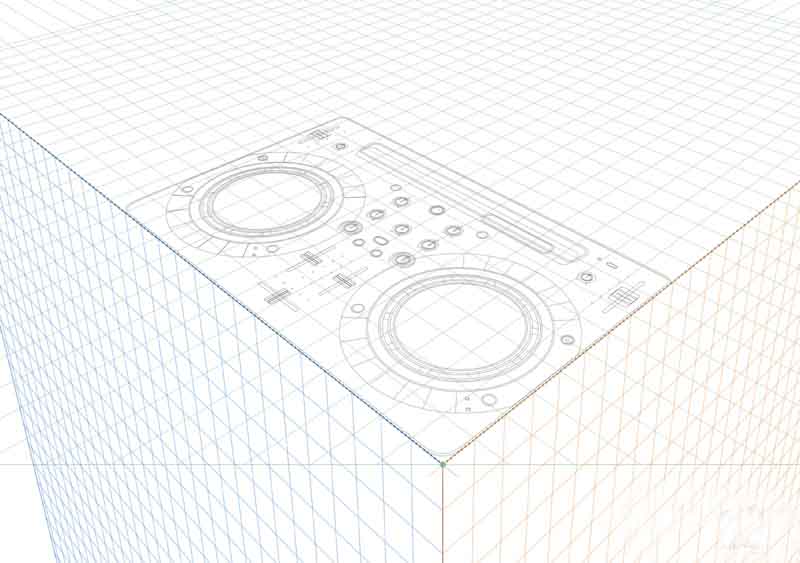

框选第一步所画的所有轮廓线，复制然后拖入到透视网格中，如下图所示。变换中心选在右下角并把XY坐标都调成0。

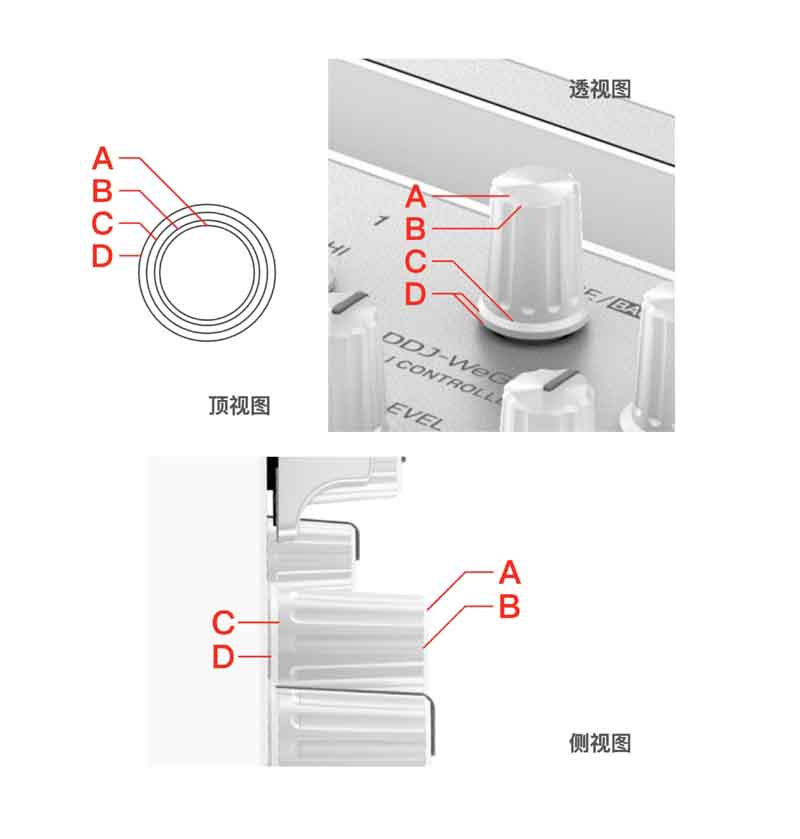

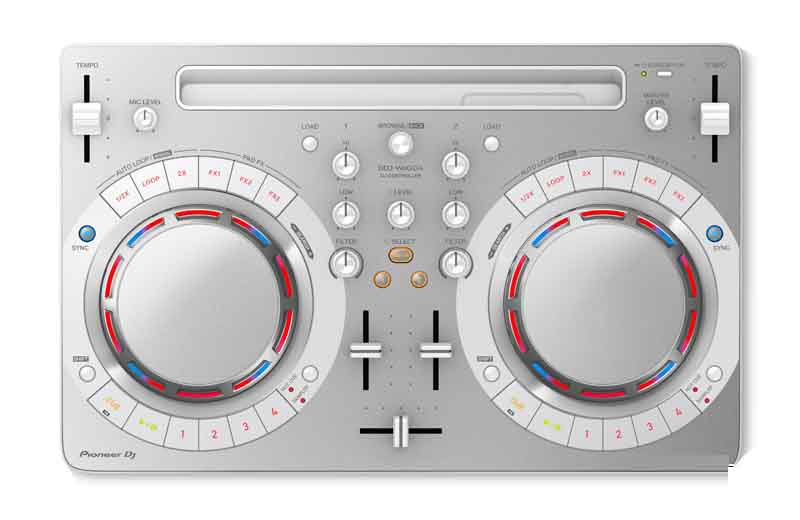

步骤 3，将所有的结构线移动到它在物体上相对于基准面的高度上，以中间上方的旋钮为例。

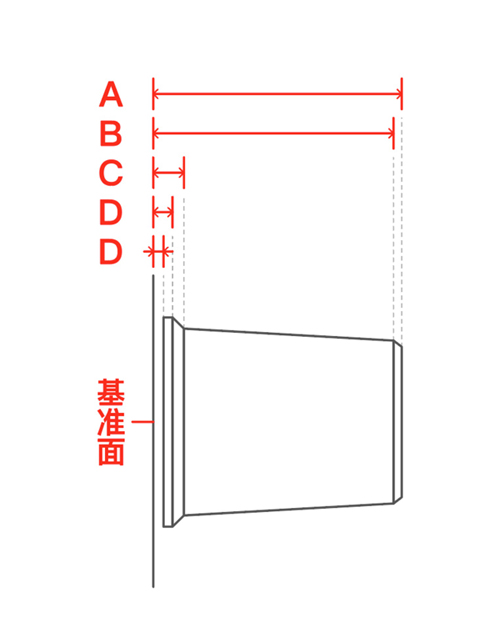

在侧视图上测量旋钮结构线ABCD相对于基准面的垂直距离。本案例中的侧视图上没有显示出旋钮与基准面的间隙，可以自己设定适当的距离。

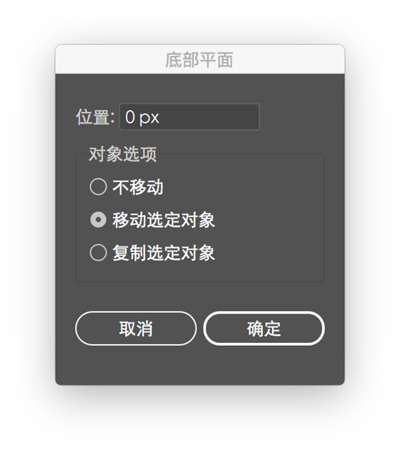

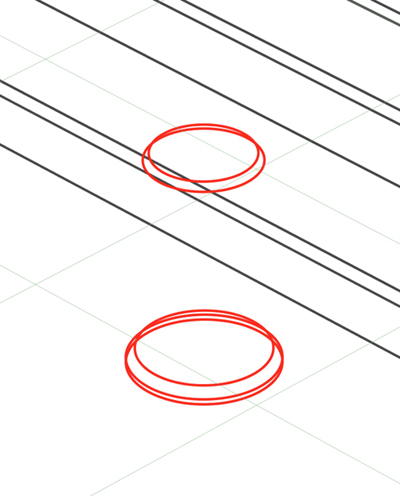

Shift＋V选中想要移动的结构线，双击水平网格平面控制按钮，弹出对话框，选择"移动选定对象"，输入上一步所测得的对应距离。如果同一尺寸的结构线有多条（如上图所示D结构线），则选择"复制选定对象"。

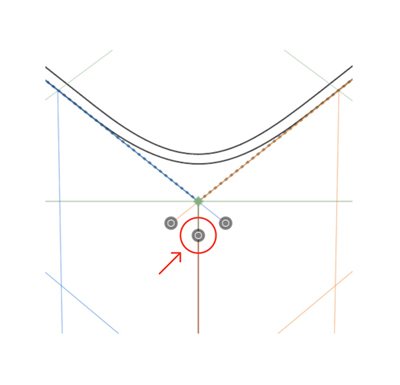

每次移动完结构线后，平面控制按钮也会随着移动，需要按Shift＋P，然后将平面控制按钮拖回原始位置（原点）。

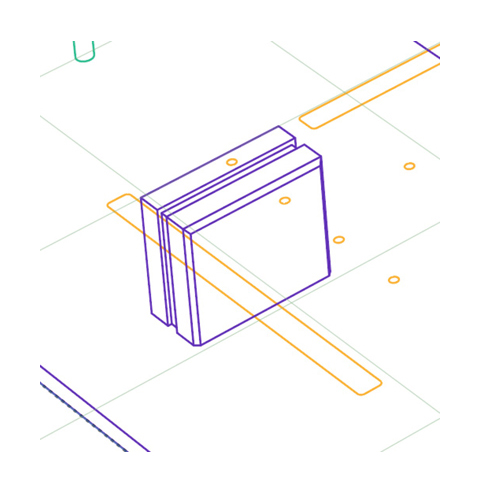

步骤 4，补全结构线。可以看到，该旋钮是由圆柱体和圆台构成，除了上下底面的圆形结构线，还需要绘制侧面的线条（腰线）。

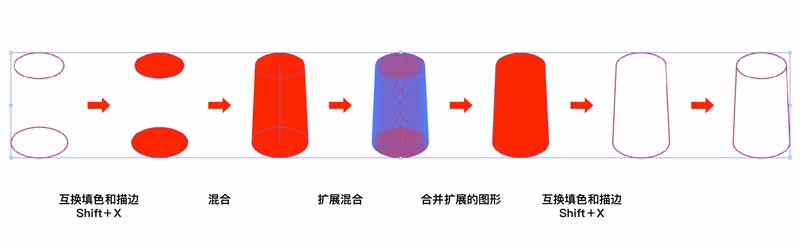

利用混合工具，完成所有圆柱体和圆台结构的绘制。立方体部分的结构可以直接拉直线完成。

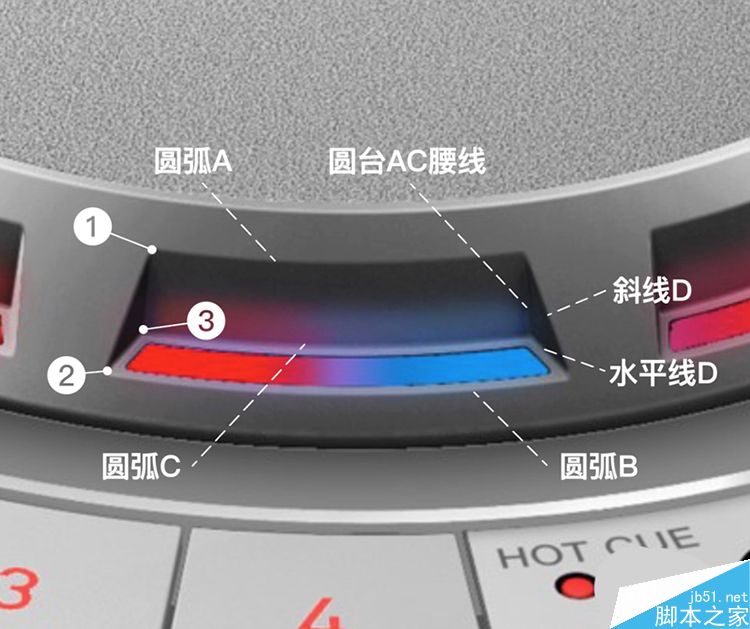

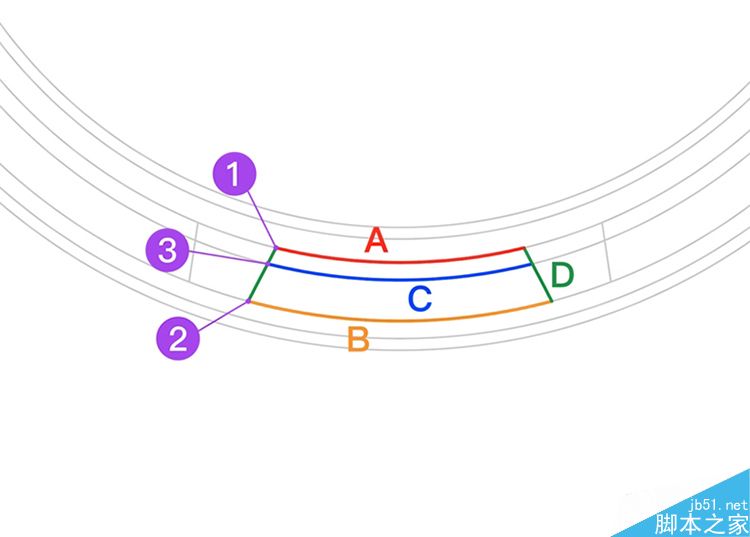

需要特别说明的是大圆盘侧面孔的绘制，即下图所示结构，看起来很复杂，但只要分析清楚每条结构线的形状和交点123的位置，就能准确地画出来。

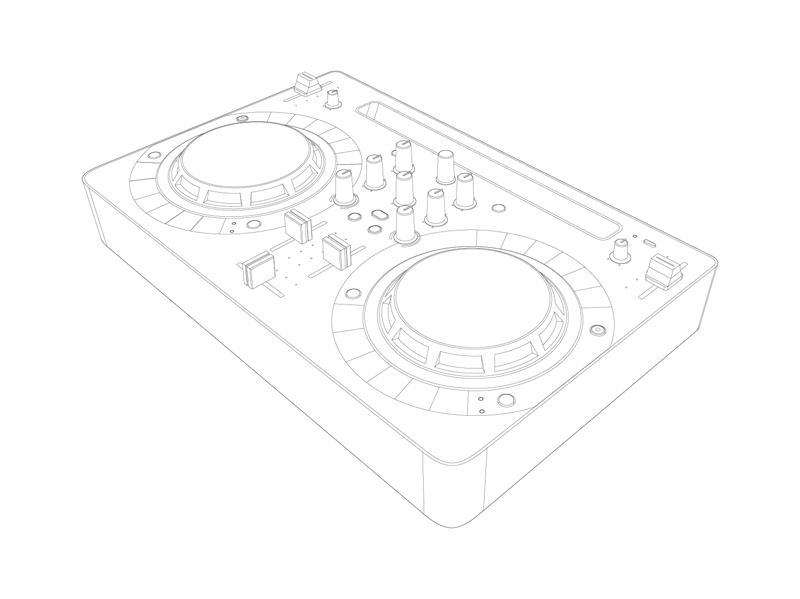

完成所有结构的绘制，得到下图的效果。同样地，不是很难，但需要耐心。
步骤 5，利用形状生成器工具（Shift＋M）剪去所有隐藏的结构线，Ctrl+Shift+I (Windows) 或 Cmd+Shift+I (Mac) 隐藏透视网格。Done！
虽然上面的效果用建模软件来实现会方便一些，但技多不压身，用AI来制作的过程中既能锻炼对各种工具的熟练运用，同时也增强了对透视原理的理解。争取之后能达到不拉透视线，心中自有透视网格的境界。第一次写教程，远比想象中的要麻烦，哈哈哈，因为要站在对方的角度去体会每一步是否说得清楚。
教程结束，以上就是AI利用透视网格工具绘制立体图形教程，希望大家通过这篇教程能对透视网格工具有一定的帮助！
