平时收到供应商提供资料中的产品尺寸图都是PDF格式的，不能直接引用，自己用CAD画又太麻烦，利用adobe illustrator软件可以将其转化为CAD格式
1、安装adobe illustrator软件，没有的可以百度一下，我用的是adobe illustrator cs5

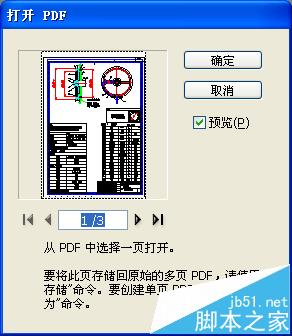

2、打开要转换的文件，文件>打开>选择要打开的文件。如果文件有多页，会出现”打开PDF“ 窗口，如图

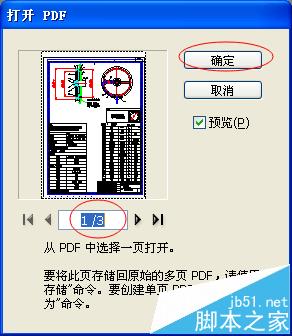

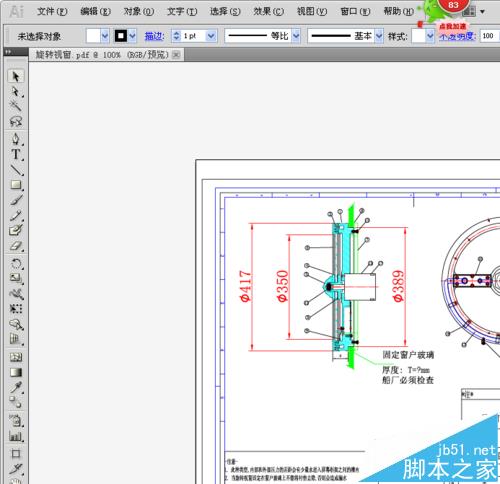

3、选择要打开的页面，点确定进入编辑页面

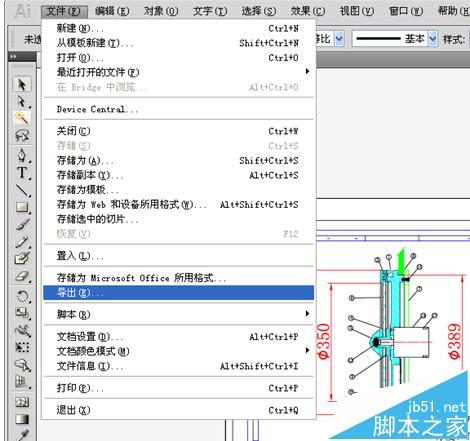

4、文件>导出

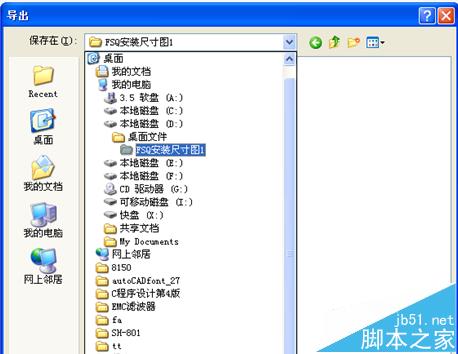

5、选择好要保存路径（避免导出后不知文件导出到哪里去了）

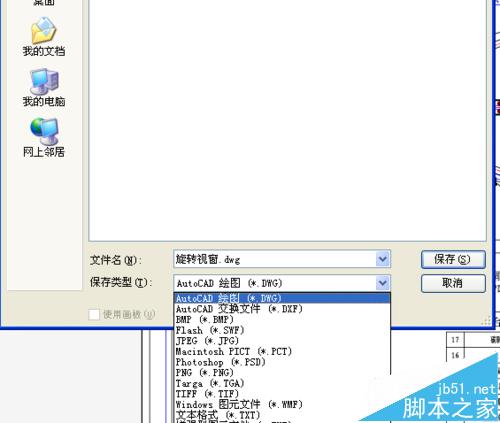

6、填写文件名，选择输出格式DWG

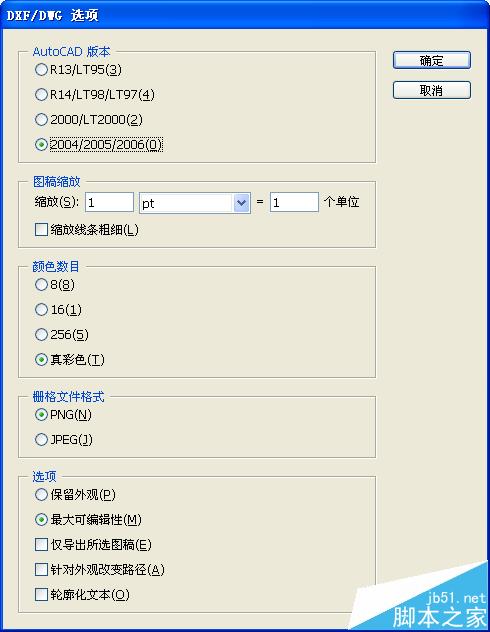

7、点击保存，出现DXF/DWG选项，选择相应的版本，单击确定，转换完成
注意事项：
要确认该文件是CAD转换过来的，这样将PDF转换回CAD后才能编辑。如果是扫描的图片，即使转换后还是图片，这样就没有意义了。
