城规、景观设计过程中，经常要绘制流线图与景观节点图。我们可以利用AI中的图案画笔定义功能方便实现流线节点同时绘制，以提高效率。

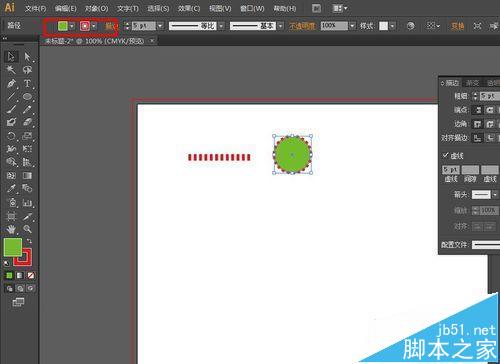

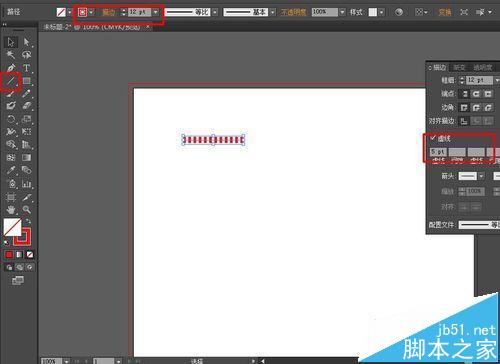

1、利用直线工具配合描边绘制流线
2、绘制节点图案

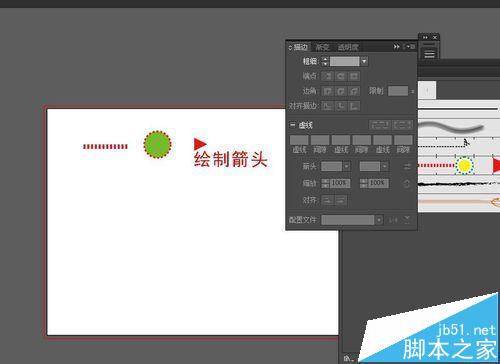

3、绘制箭头符号

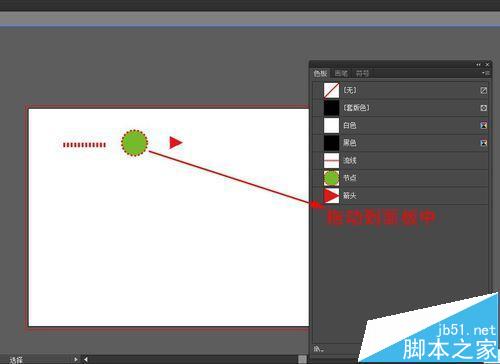

4、在窗口菜单中打开色板面板，将流线、节点、箭头分别拖动到面板中，并重新命名

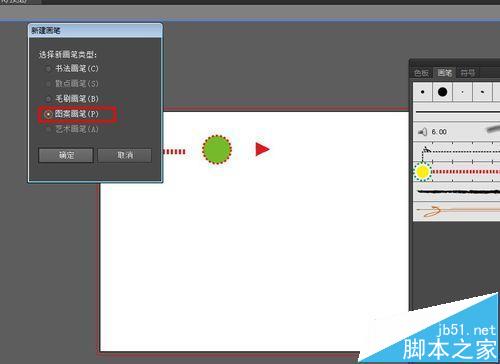

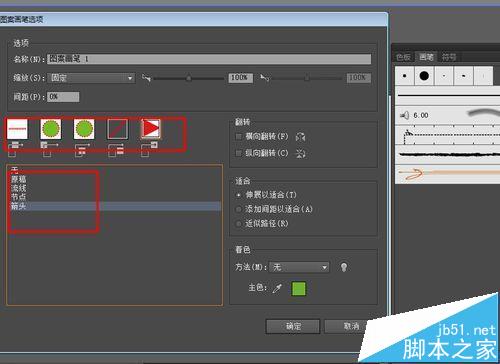

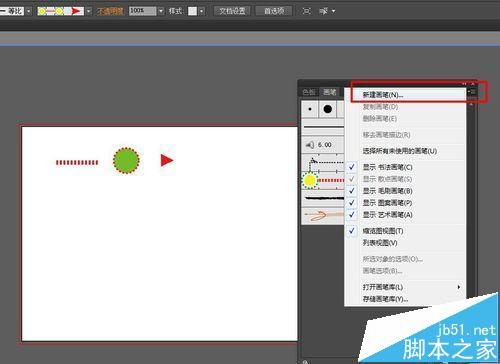

5、在窗口面板中打开画笔面板，点击新建画笔，新建图案画笔。在画笔定义面板中，分别设置拼贴、转角与结束点图案。点下边列表可以选择图案，确定后产生新画笔。

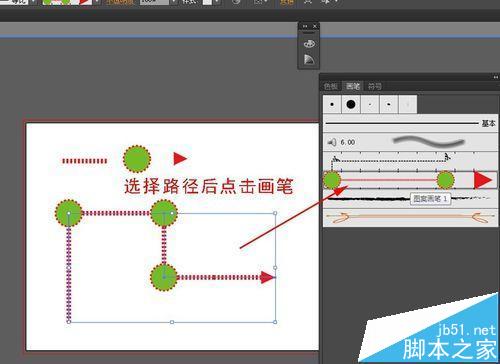

6、使用钢笔、图形工具绘制路径（直线路径），然后选择路径，在画笔面板中点击创建的画笔

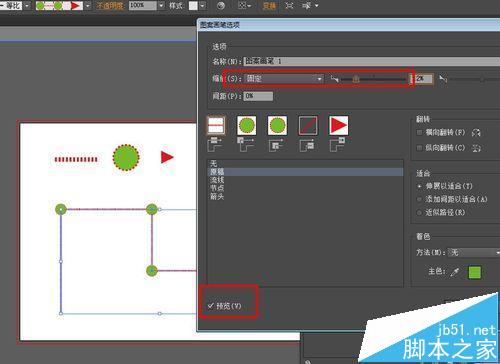

7、双击定义的画笔，在面板中勾选预览，可以调节比例

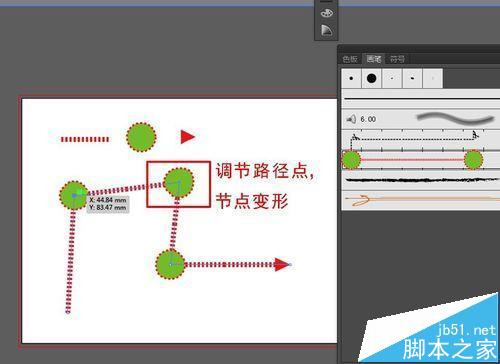

8、使用节点工具调节路径节点，节点会变形，夹角过大或过小后，节点消失
注意事项：本方法适合直线路径，不适合曲线路径。但可通过本思路，了解AI图案画笔的定义与使用。
