1990年后，利用线框来勾划出对象的三维轮廓一度十分流行，通常大家是使用3D软件创建这种效果。其实在Illustrator中也可以制作三维轮廓的效果，在这个例子中你不仅是学会技术上如何实现，更应该学会如何完成一件完整作品。
STEP 1
使用钢笔工具绘制一个和下图类似的图形。
STEP 2
现在就要开始使用3D效果了。选择这个看起来有点像半个8的图形。打开“Effect > 3D > Revolve”(效果>3D>旋转)。这时会弹出一个3D旋转选项的对话框。首先，看看这个对话框是不是全部展开了。如果不是就点击“More Options”(更多选项)展开这个对话框。
STEP 3

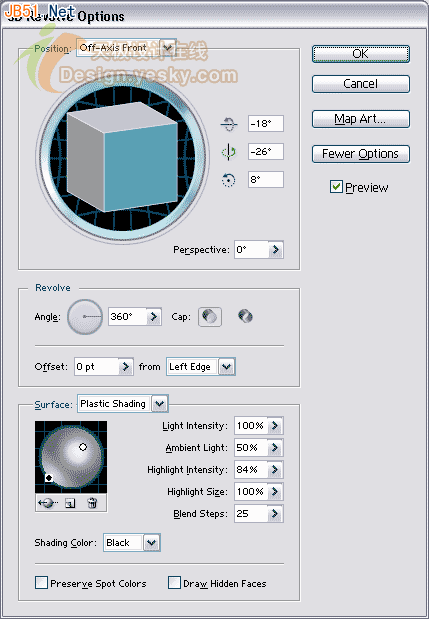

以图中蓝色方块为参考设置符合要求的选项。别忘了在对话框左下角的“表明”选项中为图形设置一个光源效果。
如果现在就点击确定并想使用“Object > Transform > Rotate”(对象>变换>旋转)，那么你就只能得到下面这个效果：
这就是用3D效果不可能预置的效果。所有我们应该多多利于这个3D效果的对话框。
STEP 4
在下面的旋转参数框中输入需要旋转的度数。
STEP 5
现在在确定，应该就会得到和下图类似的对象。
STEP 6
为该层取名为“SHADED”，抓住该图层，拖动到层调板下面的新建图层上复制这一层。
STEP 7
将这一层命名为“WIREFRAME”(线框/接线框)，并且图层的顺序结构应该和下图是一样的。
STEP 8
使用选择工具选择或者点击图层后的小圆选择该层的对象。然后通过“窗口>外观”(SHIFT + F6)打开外观调板。
STEP 9
在外观调板你可以看到该层对象的3D旋转属性。双击就会得到关于这个线框对象的3D对话框，里面的参数都是应用到该对象上面的。
STEP 10

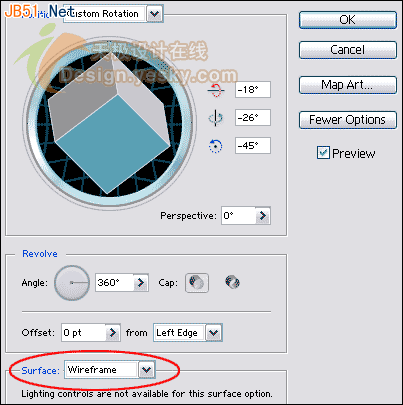

在Surface(表面)下拉列表中选择Wireframe。由于没有我们选的是接线框，所有没有相关的表明参数可供选择。
STEP 11
确定后会就会根据设置将对象生成一个线框。
下一步，将涉及如何将两个对象“合并”：三维对象淡出进而将线框对象合并到其中，反之亦然。
STEP 12
首先，为了不确保线框层不被无意修改，先将其锁定并隐藏。然后在“SHADED”层下面建立一个子层，确保该子层在“SHADED”层的顶端并命名为“SHADED MASK”。
STEP 13

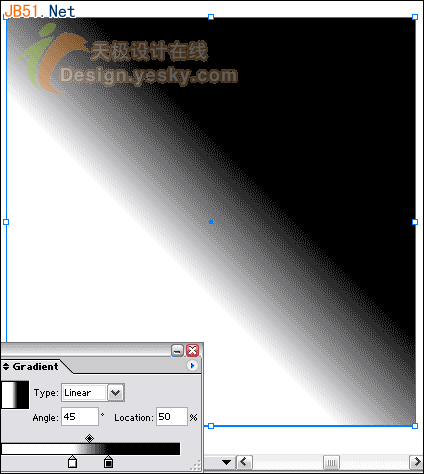

确保在“SHADED MASK”层上，之后使用矩形工具绘制一个正方形将“SHADED”层的对象完整的覆盖。将这个正方形填充一个黑白的渐变。这个例子中白色和黑色滑块分别位于40%和60%的位置上。要修改只需要选中滑块然后从色样调板拖动一个颜色到该滑块上，当然也使用颜色调板也可以。
STEP 14
将这个渐变方块拖动复制一份。该层将位于“SHADED MASK”层之上。命名为“WIREFRAME MASK”。
STEP 15
取消“WIREFRAME”层的隐藏并解锁。拖动复制的现有线框对象到该层中。结果应该和下图一样。
STEP 16
选择“WIREFRAME MASK”层，然后使用“对象>变换>旋转”设置其旋转角度为180度。
STEP 11
确定后会就会根据设置将对象生成一个线框。
#p#分页标题#e#
下一步，将涉及如何将两个对象“合并”：三维对象淡出进而将线框对象合并到其中，反之亦然。
STEP 12
首先，为了不确保线框层不被无意修改，先将其锁定并隐藏。然后在“SHADED”层下面建立一个子层，确保该子层在“SHADED”层的顶端并命名为“SHADED MASK”。
STEP 13
确保在“SHADED MASK”层上，之后使用矩形工具绘制一个正方形将“SHADED”层的对象完整的覆盖。将这个正方形填充一个黑白的渐变。这个例子中白色和黑色滑块分别位于40%和60%的位置上。要修改只需要选中滑块然后从色样调板拖动一个颜色到该滑块上，当然也使用颜色调板也可以。
STEP 14
将这个渐变方块拖动复制一份。该层将位于“SHADED MASK”层之上。命名为“WIREFRAME MASK”。
STEP 15
取消“WIREFRAME”层的隐藏并解锁。拖动复制的现有线框对象到该层中。结果应该和下图一样。
STEP 16
选择“WIREFRAME MASK”层，然后使用“对象>变换>旋转”设置其旋转角度为180度。
