Illustrator中的图表工具，结合【凸出和斜角】和【投影】效果，可以制作出非常美观的3D图表。
这种3D图表制作完成后，可以随时根据需要更改数据系列的值，应用于不同的实际场合，所以非常实用。本例通过制作一个3D饼图，介绍3D图表绘制的具体方法与技巧。
先来看一下最终效果。
下面介绍具体操作步骤。
1.按Ctrl N打开【新建文档】对话框，将名称设置为“三维图表”，其他选项自定。设置完毕单击【确定】按钮。

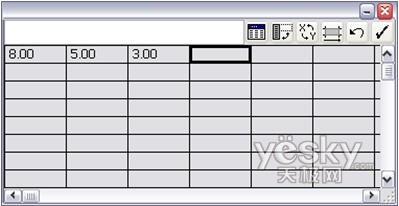

2.选择工具箱中的【饼图工具】，在画布上画出一个区域。此时会弹出数据输入窗口，输入数据，如此处输入8、5、3，如图1所示。
图1

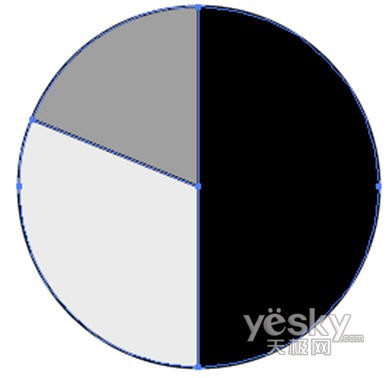

3.输入完成单击 按钮，此时在画布上出现一个饼图，如图2所示。
图2

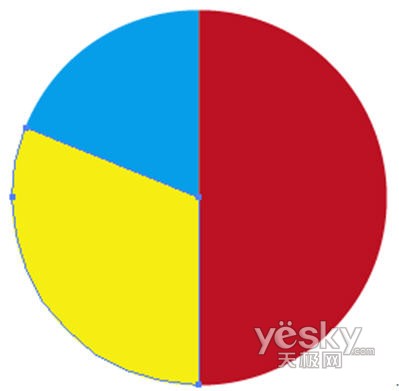

4.使用工具箱中的【直接选择工具】选择饼图的每一个数据系列，并更改为不同的颜色。例如此处分别改为黄色、蓝色和红色，如图3所示。
图3

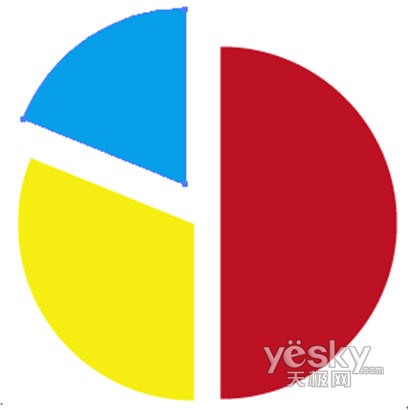

5.使用【直接选择工具】移动每个数据系列的位置，如图4所示。也可以在制作完成三维效果后移动。
图4

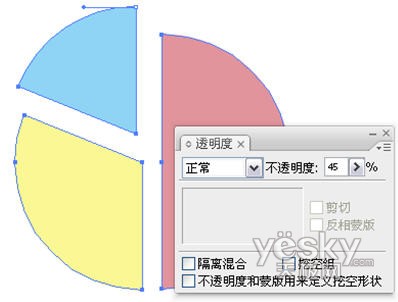

6.选中所有数据系列，在【透明度】面板中将其不透明度改为45%或55%，如图5所示。
图5

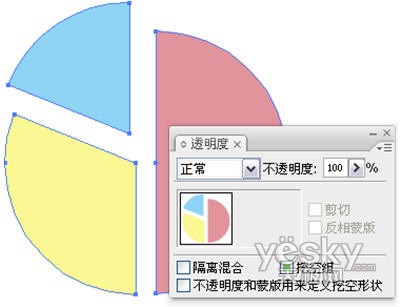

7.按Ctrl G将所有数据系列编组，可以看到其不透明度又显示为100%，如图6所示。
图6

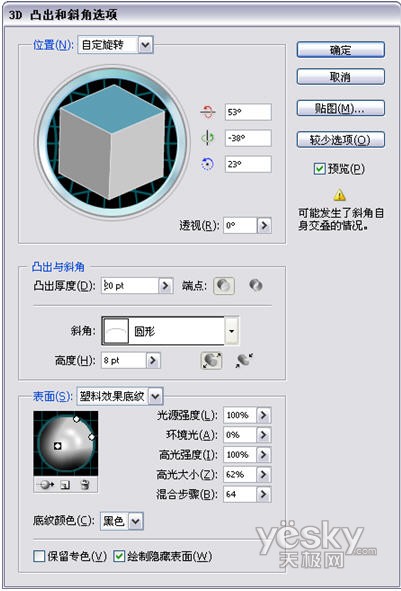

8.选择【效果|3D|凸出和斜角】菜单命令，打开【3D凸出和斜角选项】对话框，并按如图7所示设置各选项，在设置的同时可以选中【预览】复选框查看3D效果的变化。注意在设置【表面】下方高光点时，需要单击【新建光源】按钮建立多个光源。
图7

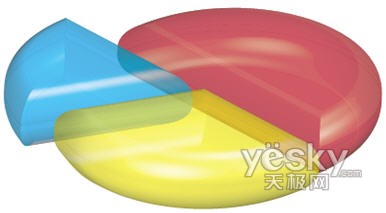

9.设置完毕单击【确定】按钮。此时可以看到3D饼图效果，如图8所示。
图8

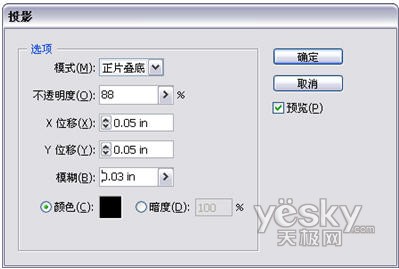

10.选择【效果|风格化|投影】菜单命令，打开【投影】对话框，并按如图9所示设置投影效果。
图9

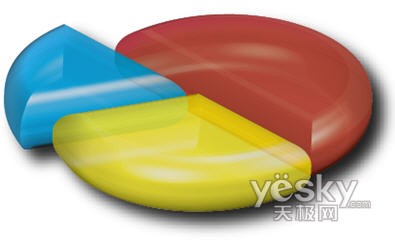

11.设置完毕单击【确定】按钮，可以得到如图10所示的投影效果，比应用投影之前要美观得多了。
图10

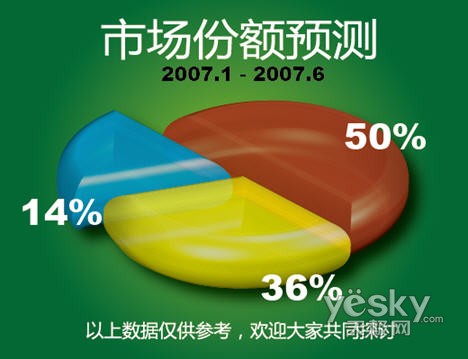

12.最后可以为3D图表加一个填充渐变色的矩形作为背景，并添加图表的标题、说明、百分比等，一个实用而引人注目的3D图表就制作完成了，如图11所示。
图11
