ai怎么绘制立体的圆柱体图表?

AI基础教程——轻松用AI绘制立体图表

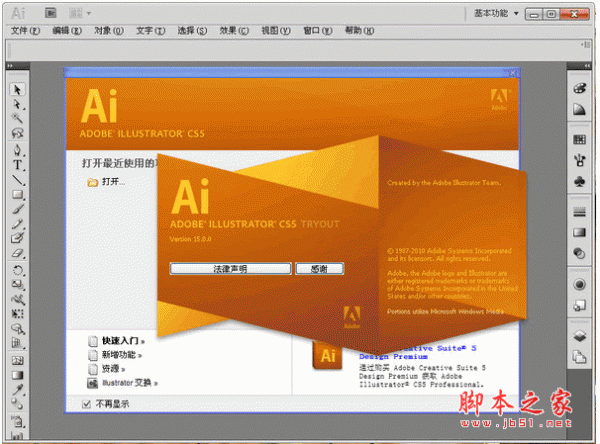

Adobe Illustrator(AI) CS5 安装精简优化版

• 类型：图像处理
• 大小：97.7MB
• 语言：简体中文
• 时间：2014-05-16

查看详情

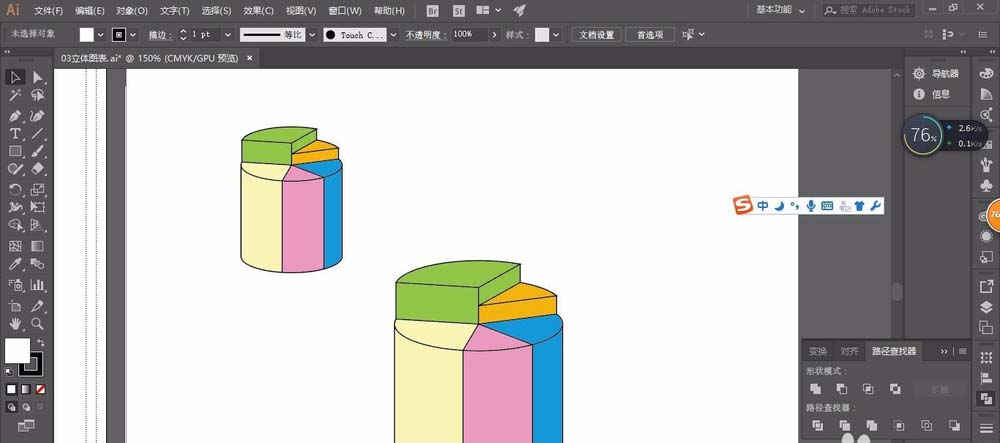

1、效果图如图所示

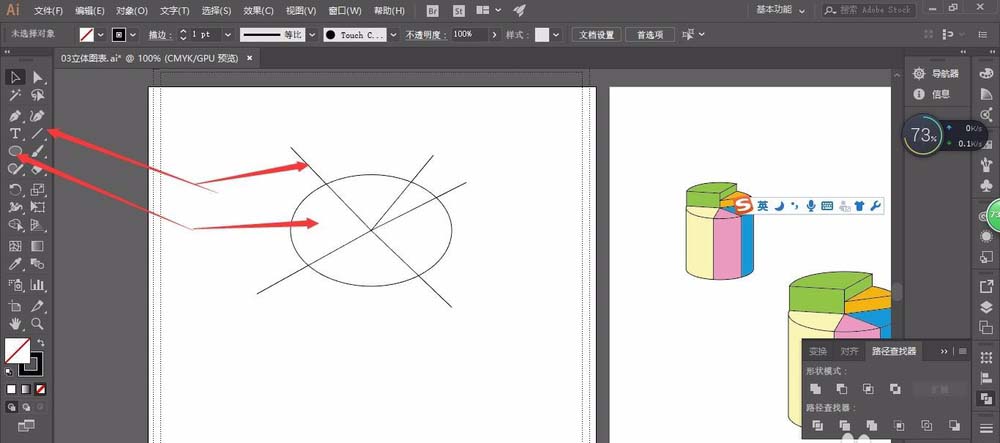

2、用椭圆工具画出椭圆，用直线工具画画出若干直线如图

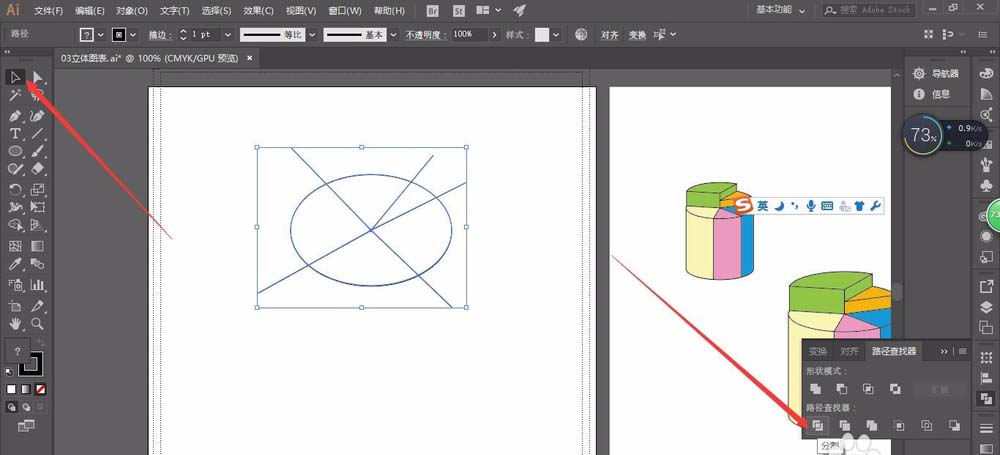

3、选择工具框选对象，路径查找器——分割

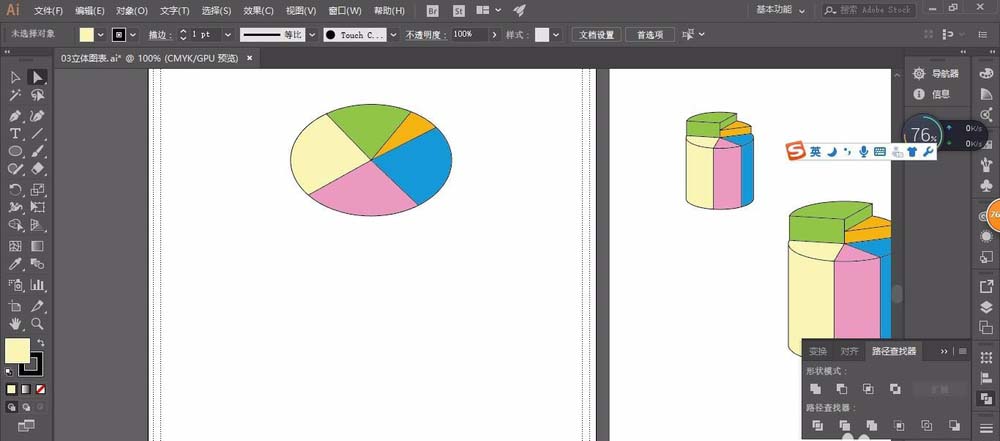

4、框选取消编组，选中对象，吸管工具吸右边的颜色

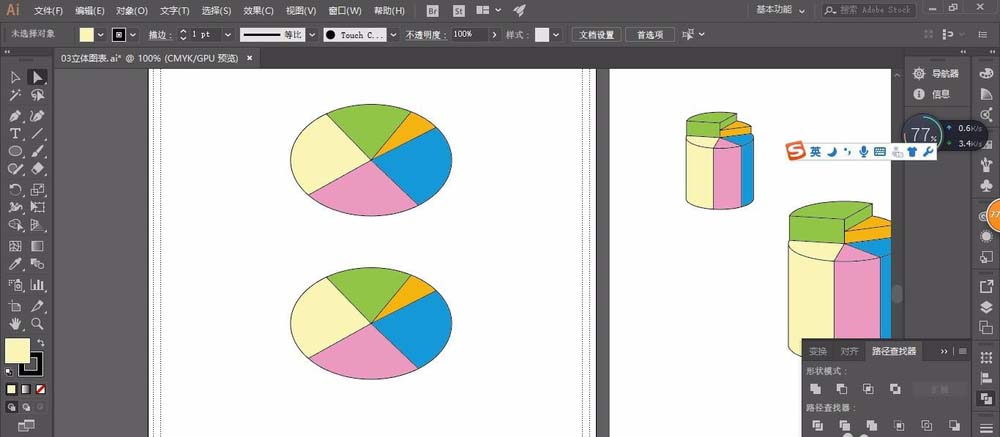

5、选中按ALT复制一层，按SHIFT水平下拉

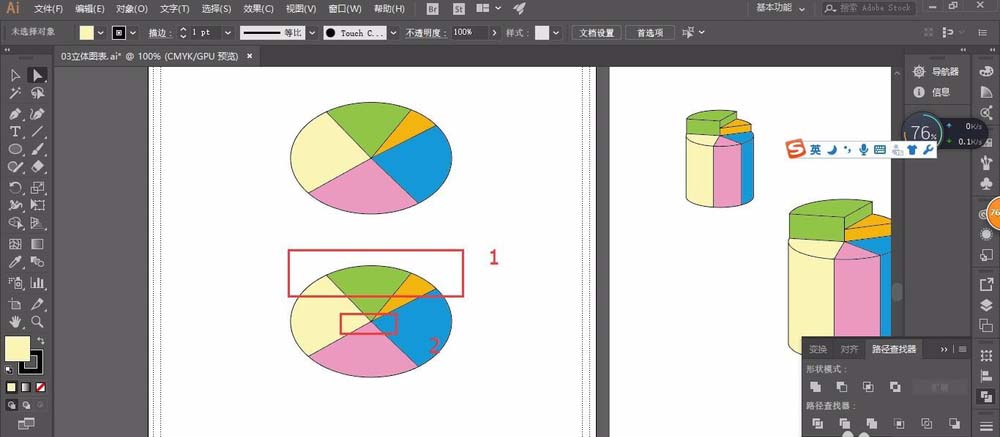

6、用直接选择工具，框选1按DELETE删除，再框2删除

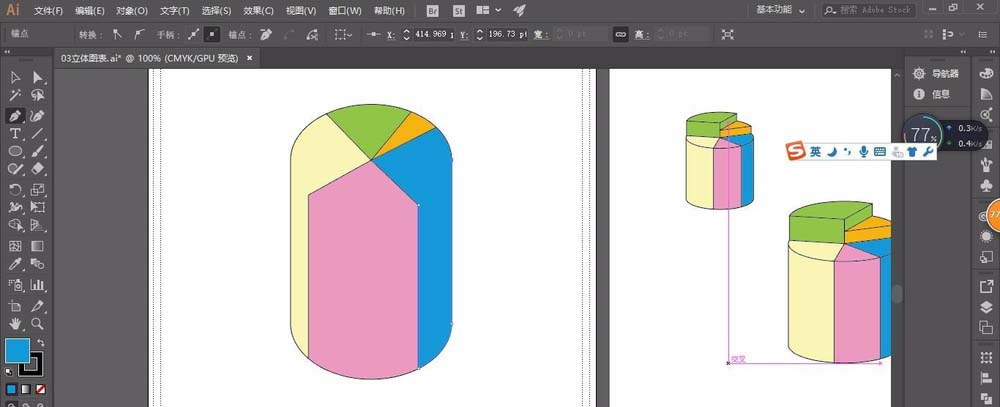

7、钢笔工具进行锚点连接，并锁定方便别的锚点连接

8、选中上部份右击置于顶层

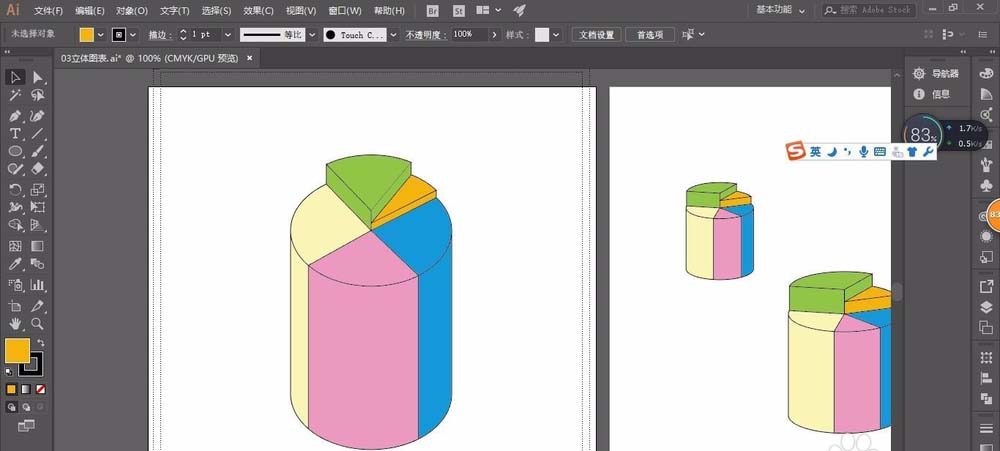

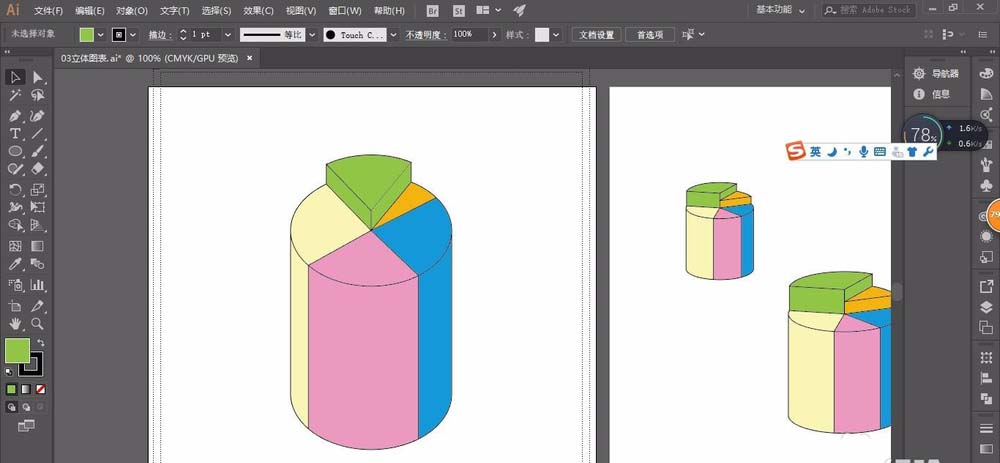

9、选中对绿色对象按键盘↑上移对象，用钢笔进行连接

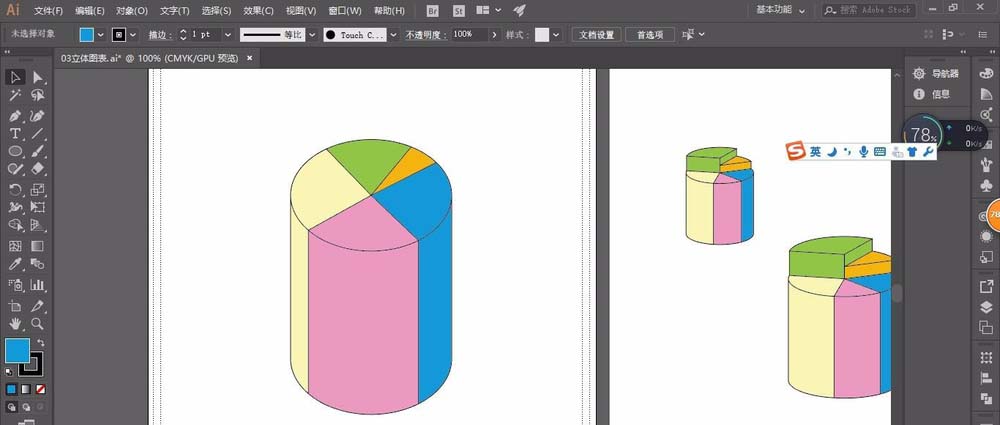

10、选中黄色对象上移，右击排列置于顶层，用钢笔连接
