我们可以使用一些路径的偏移来制作出相机立体的视觉效果，椭圆和矩形的相交、分割可以制作出完美的投影效果，本章我们大量运用了路径查找器的【相交】、【分割】效果，熟练掌握这些功能的技巧使用，可以帮助我们完成更完美的作品。

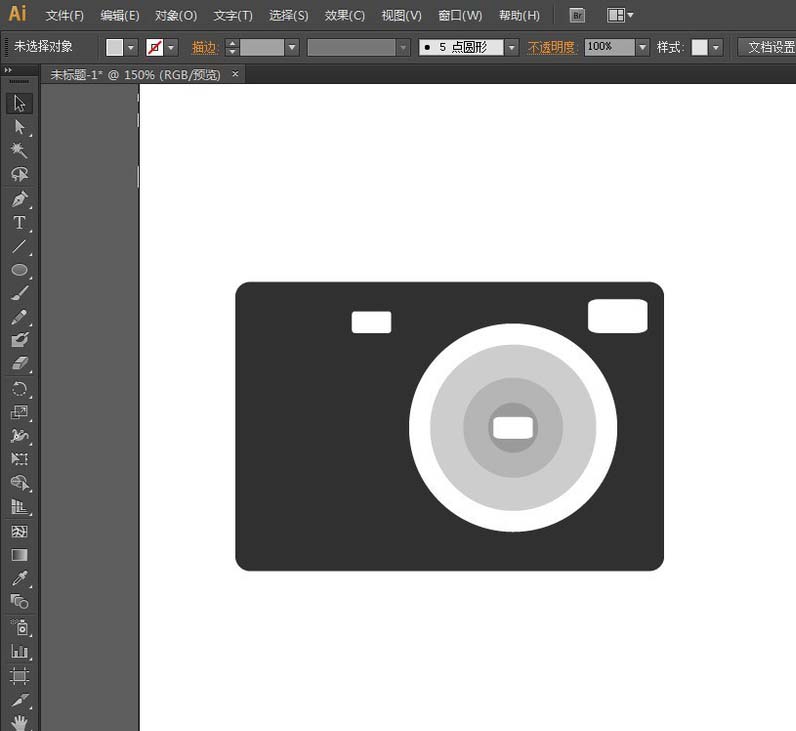

1、首先使用【圆角矩形工具】和【椭圆工具】画出照相机前面的轮廓

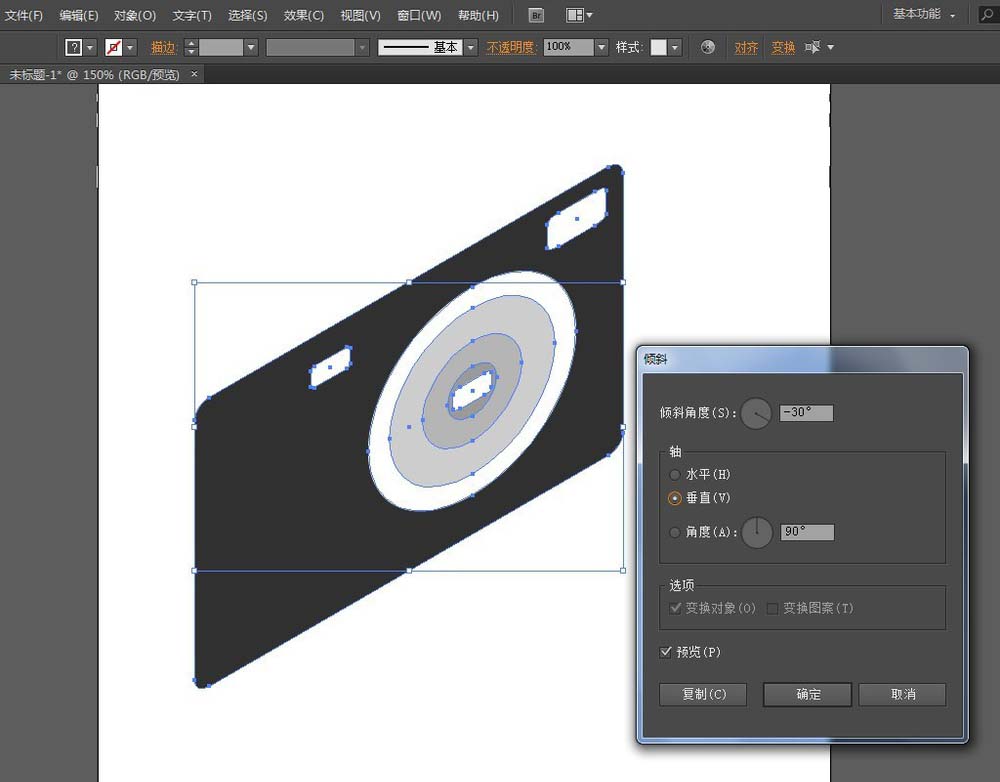

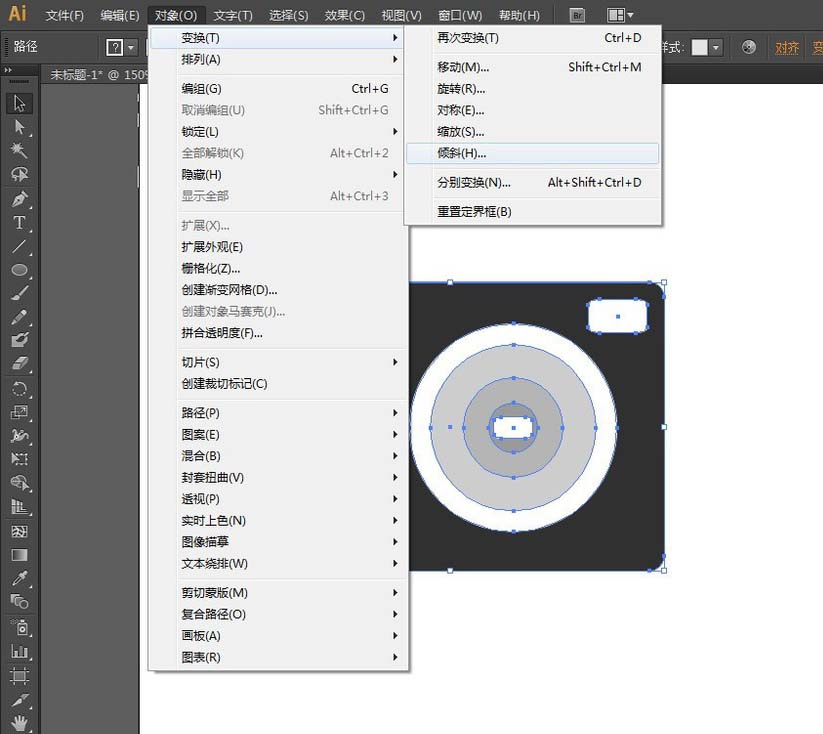

2、全选，执行【对象】菜单——变换——倾斜。弹出【倾斜】窗口：勾选【预览】，垂直倾斜：-30度，确定

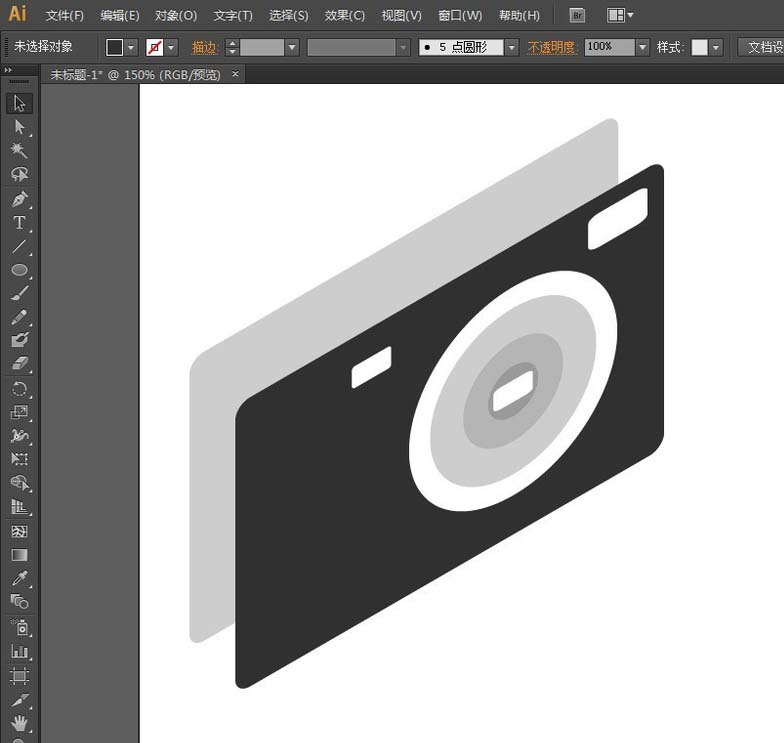

3、选中相机主体（最大的圆角矩形），然后按住ALT+SHIFT键平移复制主体副本。副本置于最底层

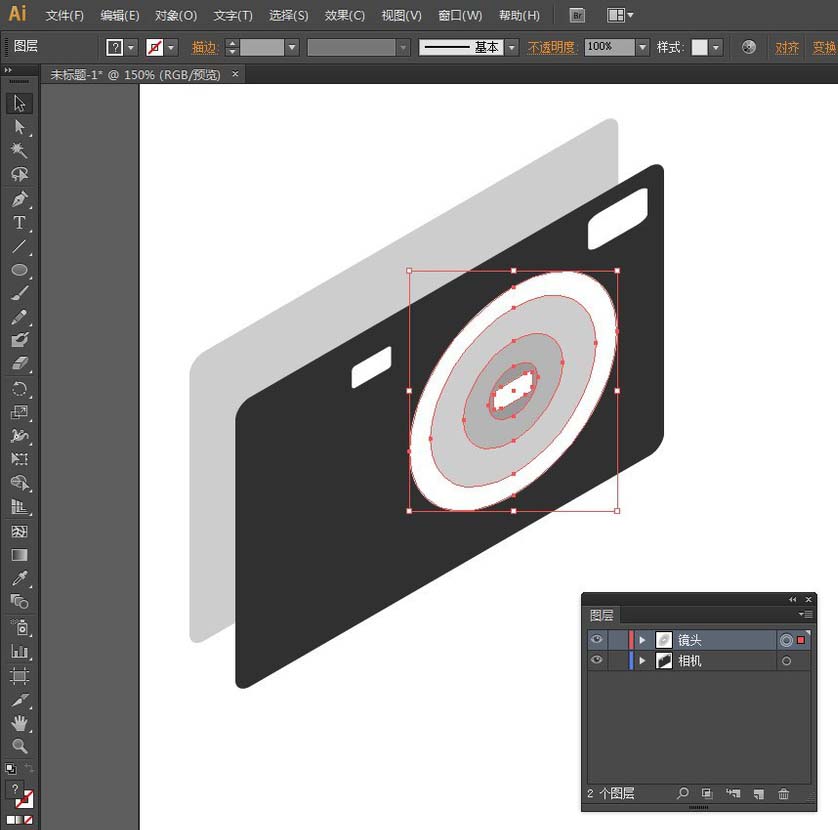

4、新建一个图层，取名【镜头】，将镜头相关图形移到【镜头】图层上。原来的图层，取名【相机】。锁定【相机】图层

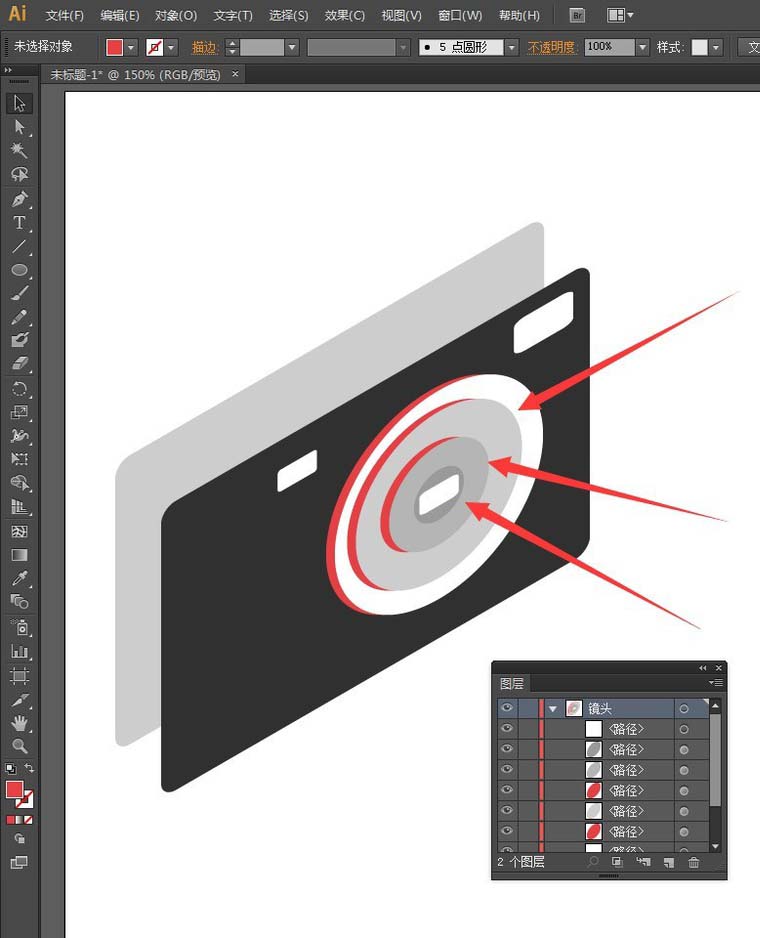

5、和第3步一样，按住ALT+SHIFT键平移复制图示的3个圆，填充红色RGB#E44044。注意复制镜头在原镜头之下

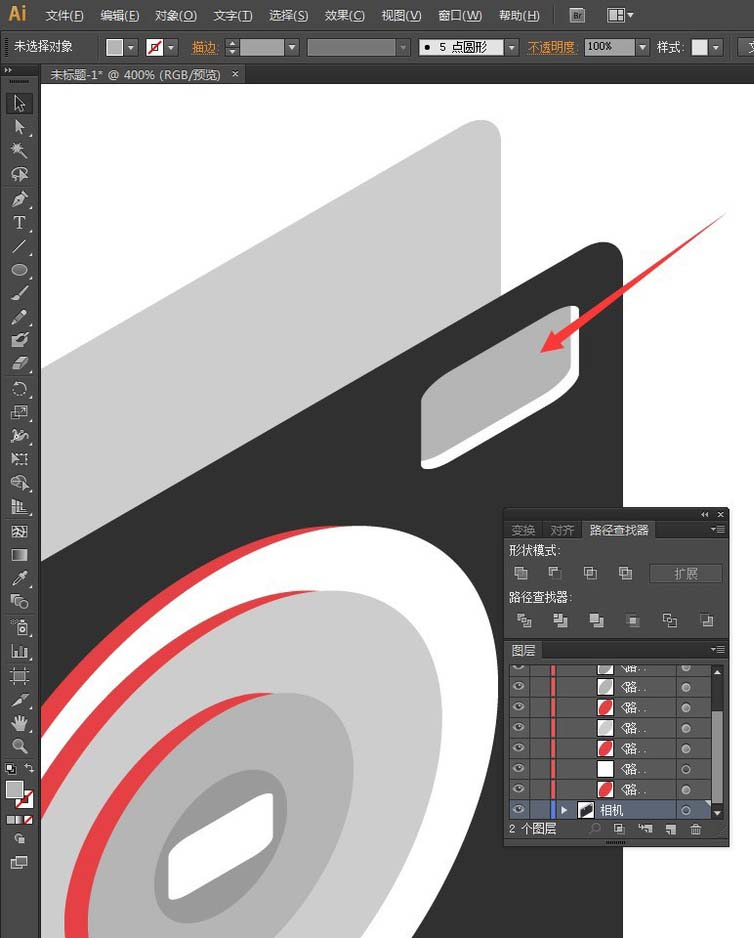

6、斜面视觉效果的制作：

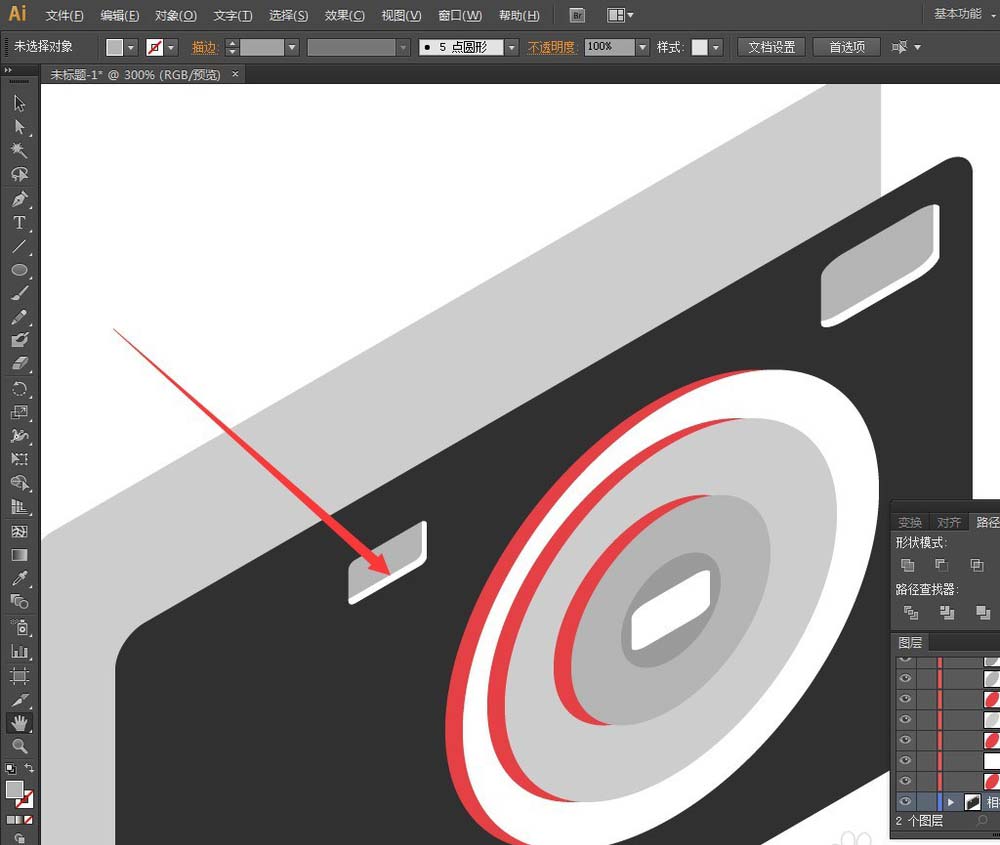

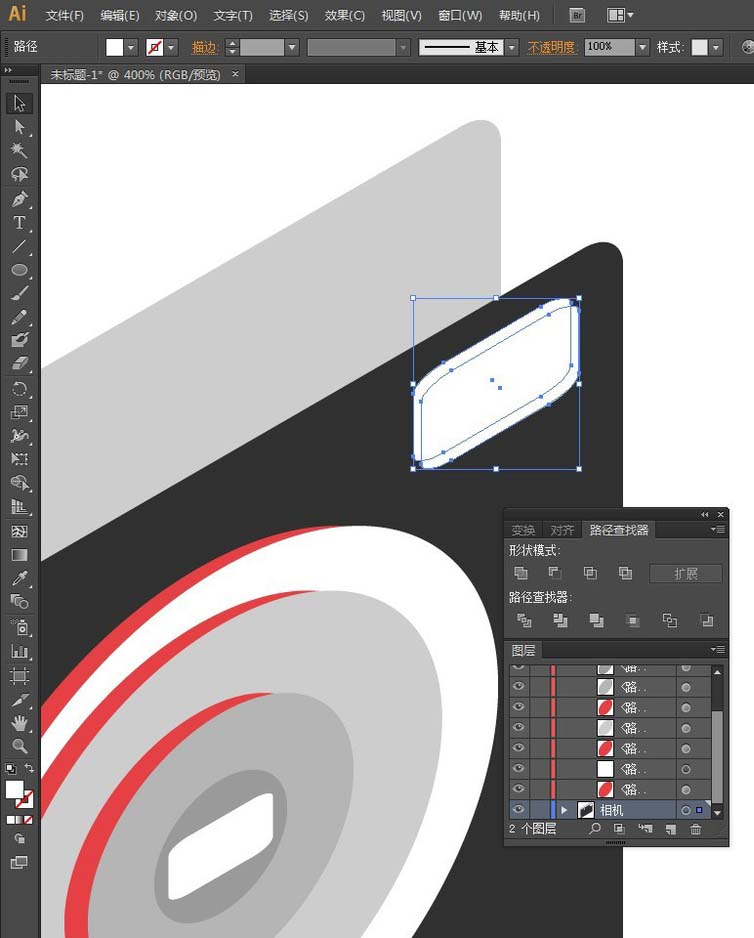

选中相机右上角圆角矩形，按CTRL+C复制，按CTRL+F粘贴在前面。接着同第3步，选中其中一个圆角矩形（原圆角矩形不动），按住ALT+SHIFT键平移复制，将新圆角矩形副本置于顶层。然后同时选中圆角矩形副本和平移复制得到的新圆角矩形副本，执行【路径查找器】面板里的【减去顶层】。然后将原圆角矩形填充浅灰
7、另一个相机左上角圆角矩形的斜面视觉效果也是一样的，步骤同第6步

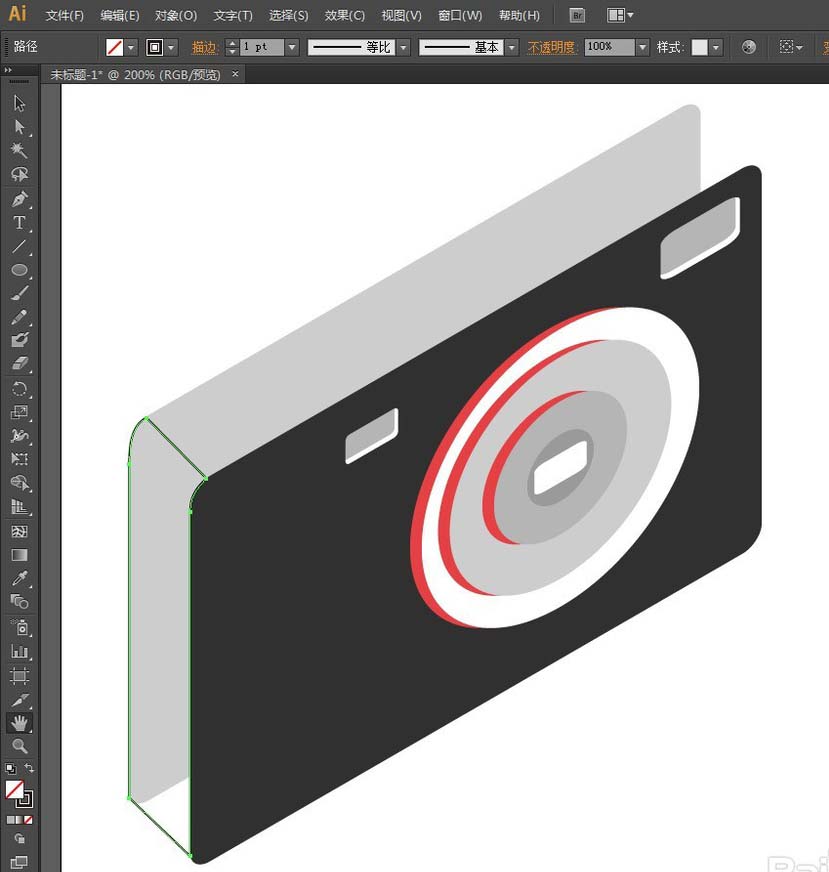

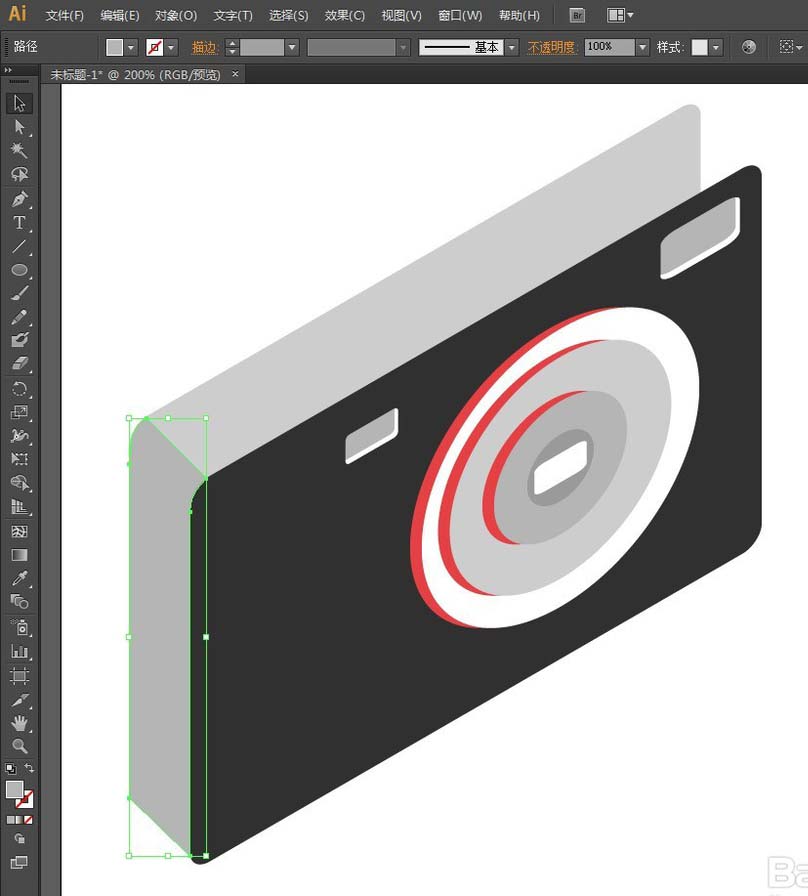

8、绘制相机侧面：

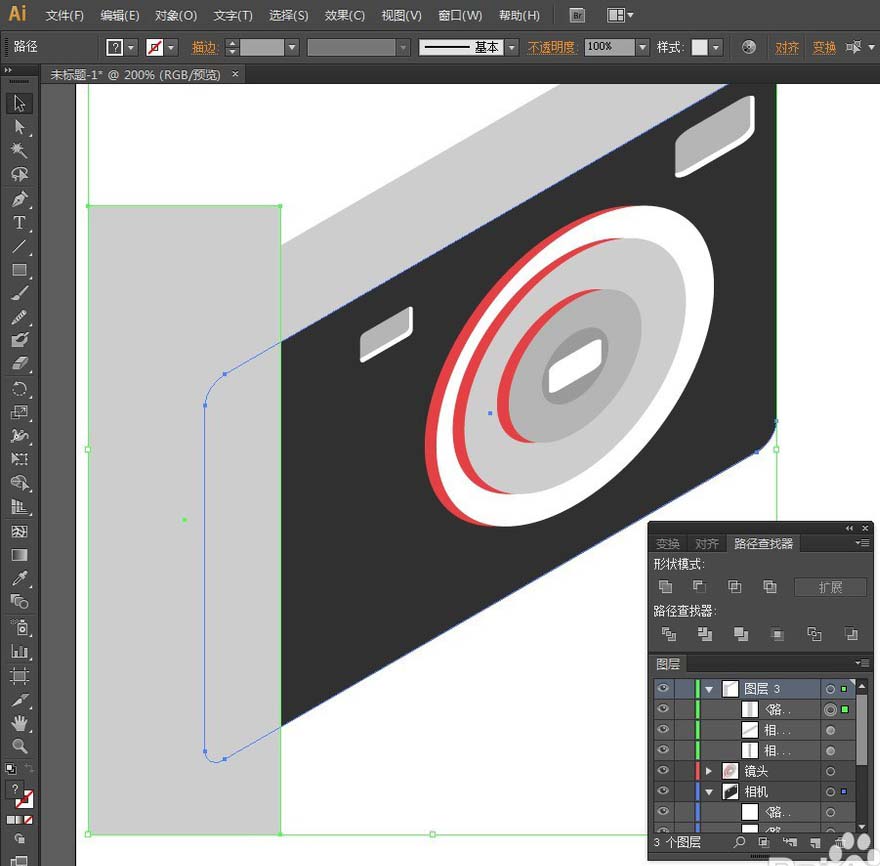

使用【钢笔】工具绘制相机侧面，填充：RGB#B4B5B4，注意：为了确保路径是闭合路径，在到最后一个锚点时可按住ALT键闭合。

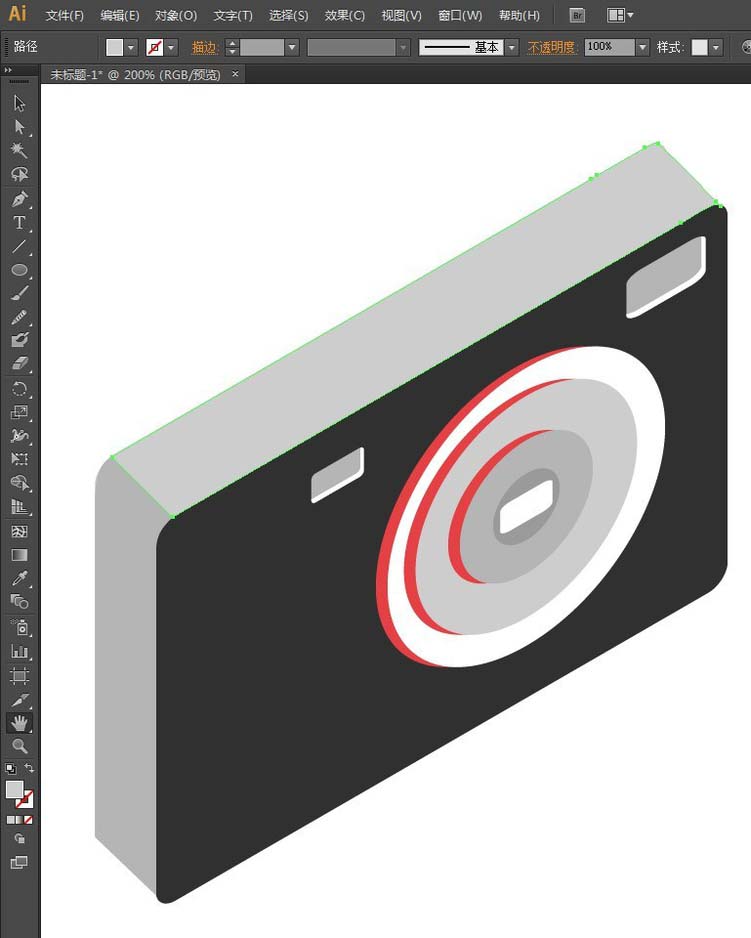

9、绘制相机顶部：
使用【钢笔】工具绘制相机顶部，填充：RGB#CDCDCD

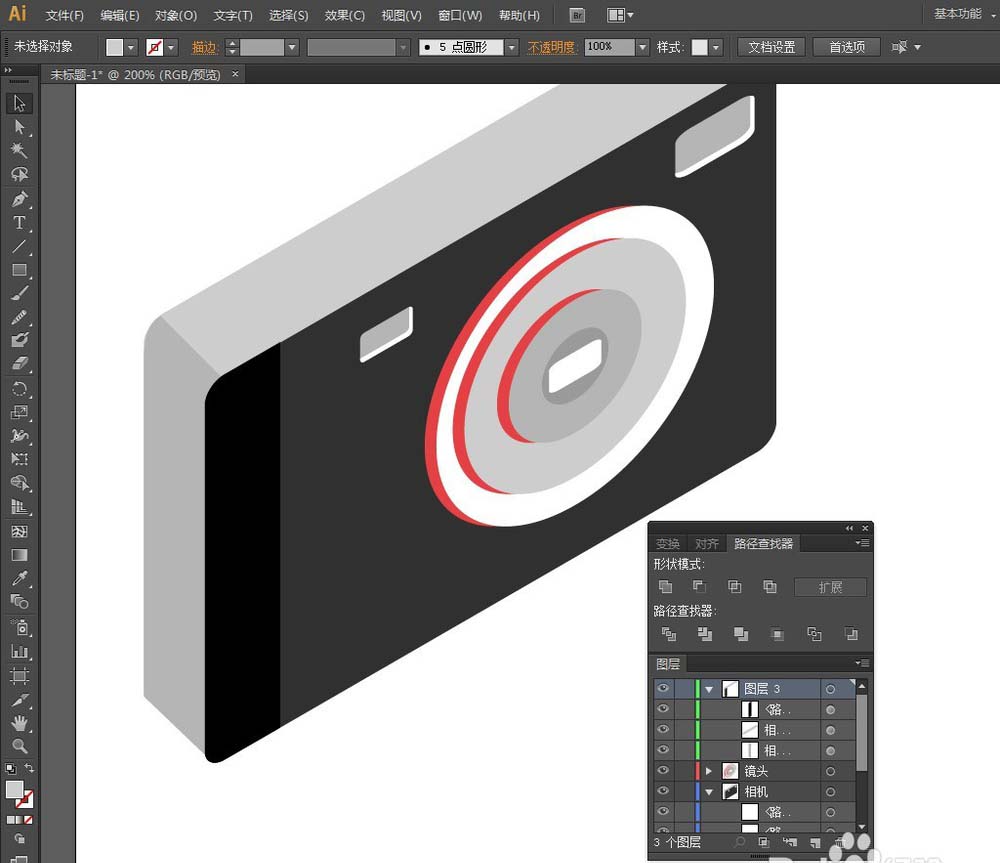

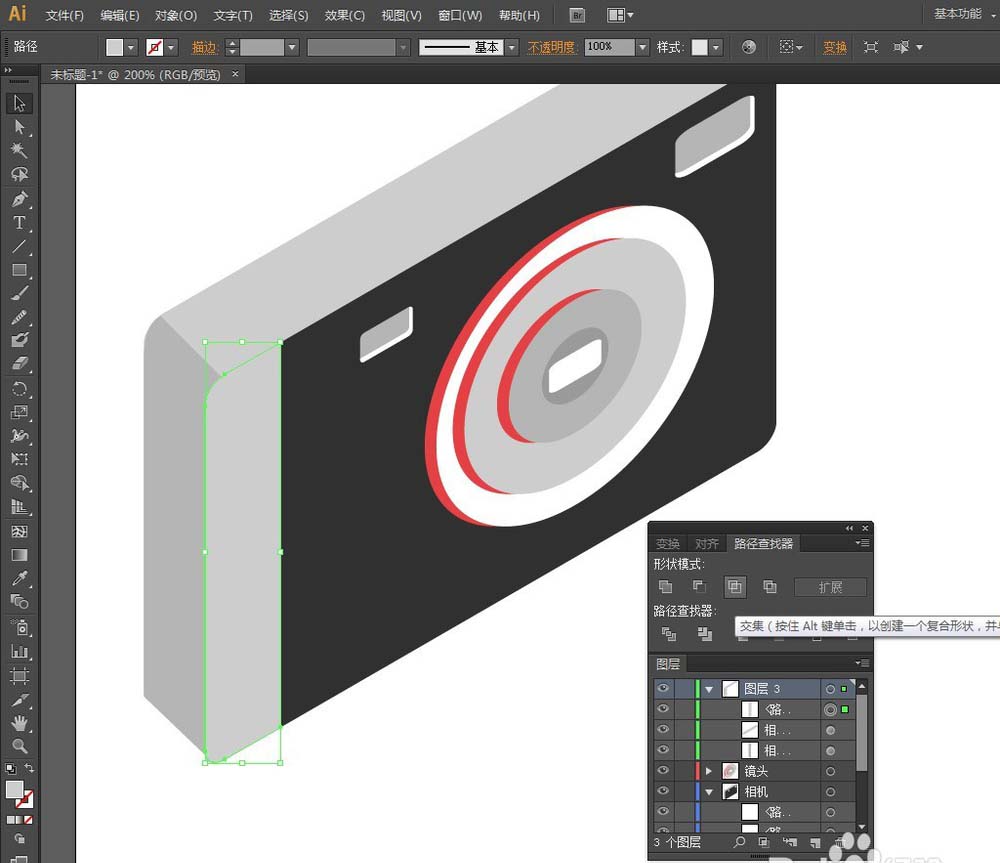

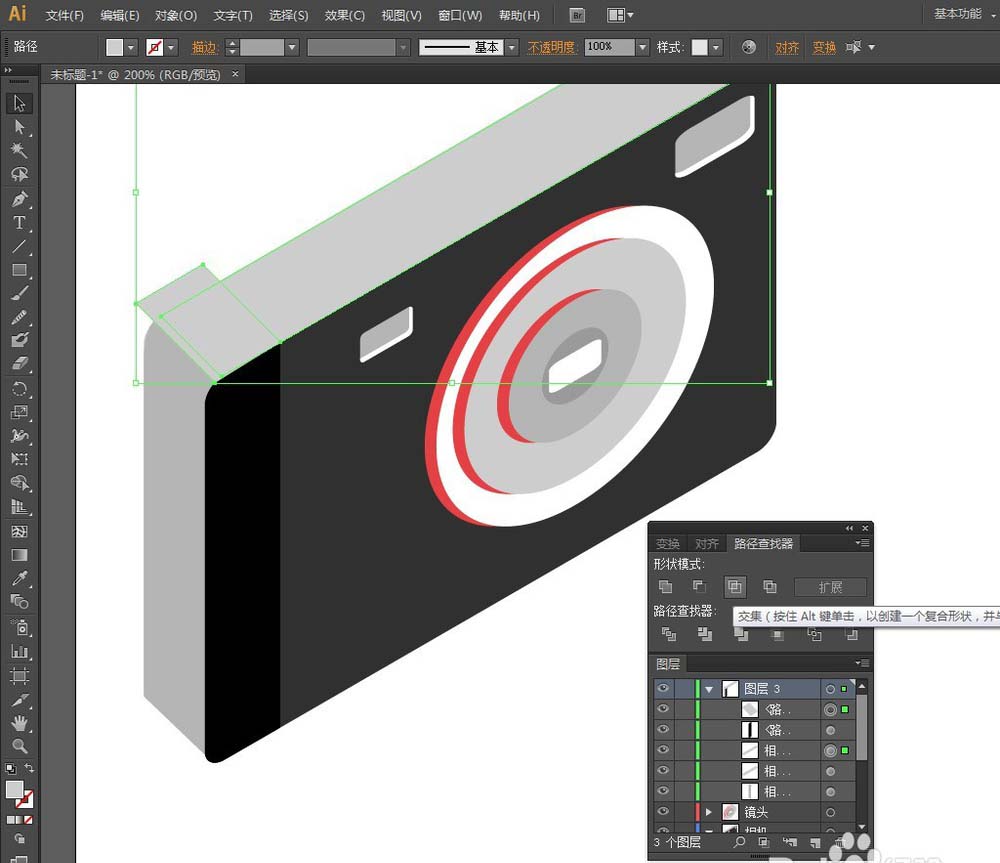

10、选中相机主体，按CTRL+C复制，按CTRL+F粘贴。然后画一个矩形，与相机主体副本相交。同时选中相机主体副本和矩形，执行路径查找器面板里的【交集】。填充黑色

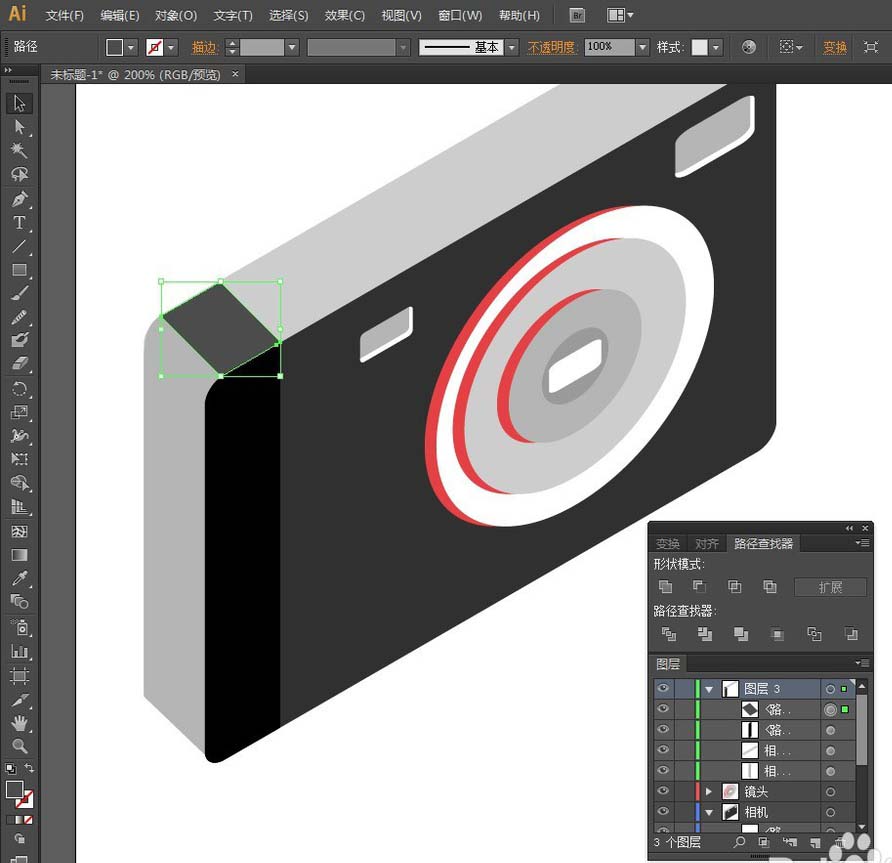

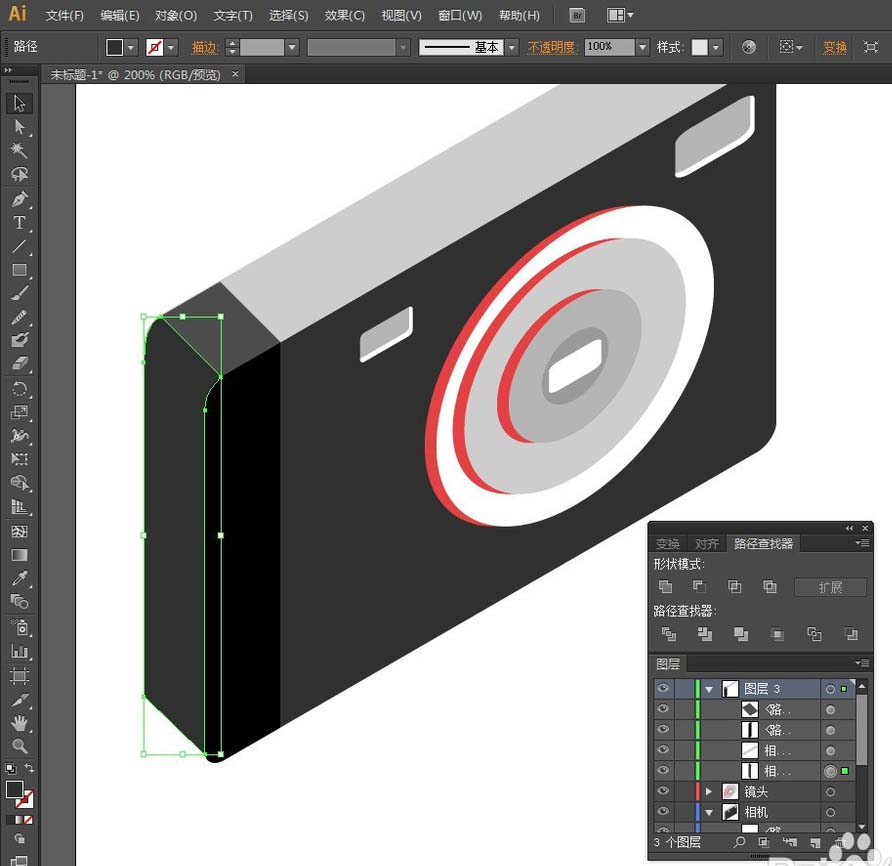

11、同第10步的方法，选中相机顶部，按CTRL+C复制，按CTRL+F粘贴。然后使用【钢笔工具】在顶部绘制一个小矩形，如图所示。同时选中小矩形和相机顶部副本，执行路径查找器面板里的【交集】。填充：RGB#4C4C4C，相机侧面填充改为：RGB#303030

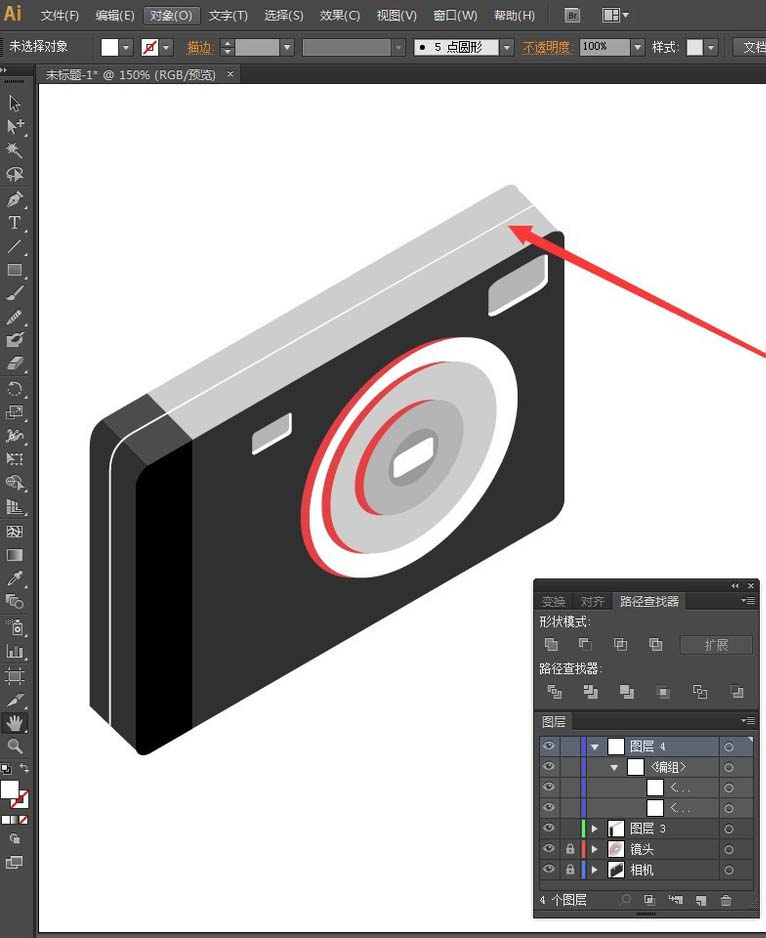

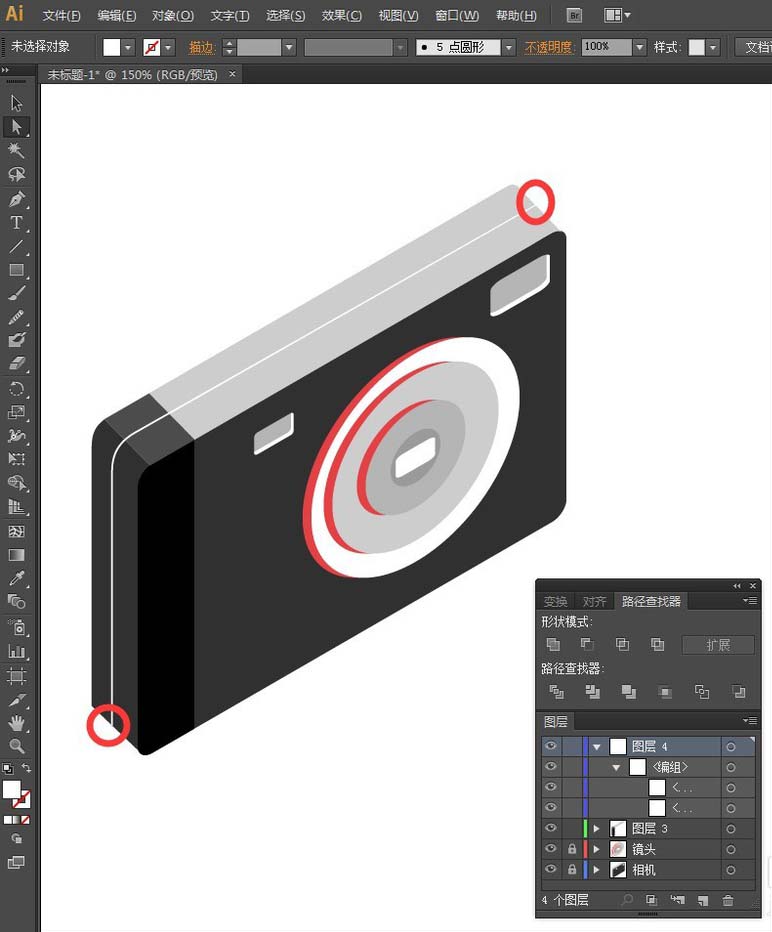

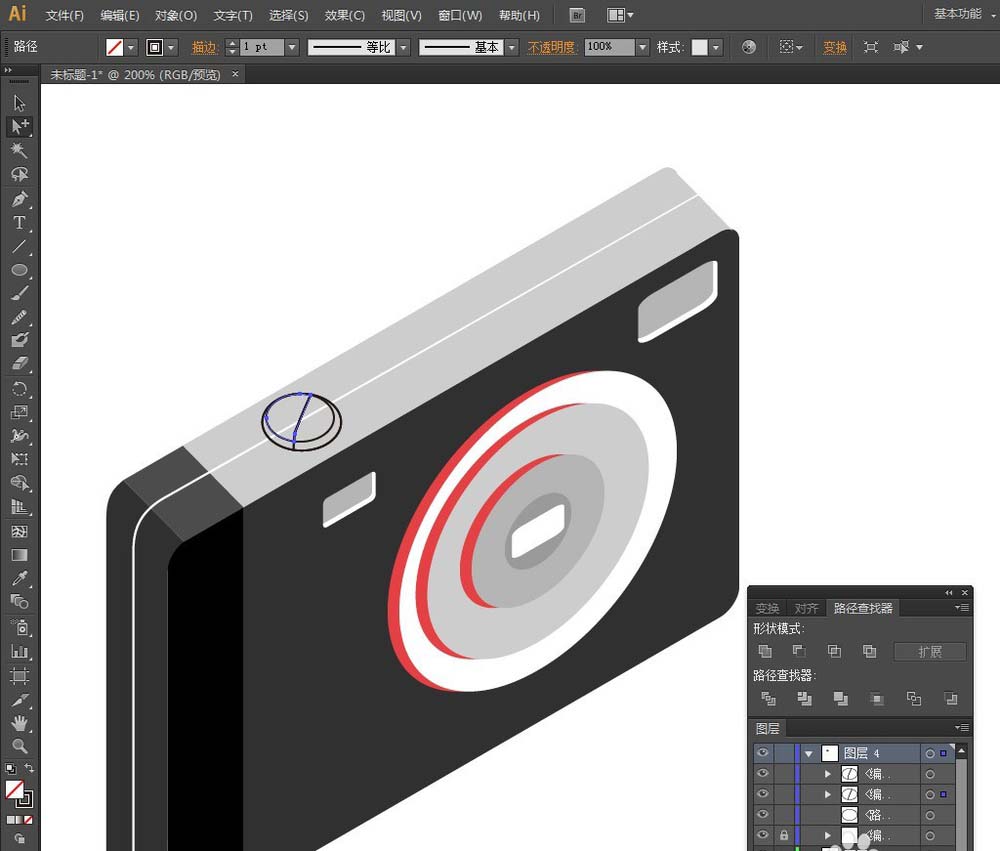

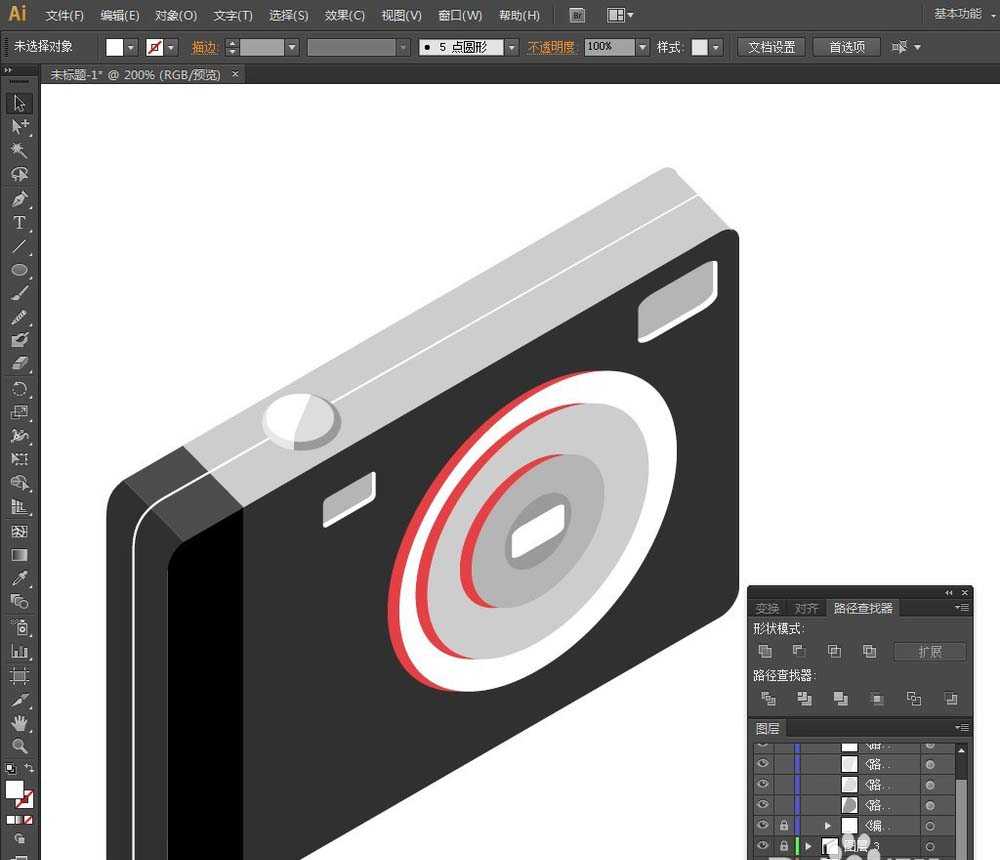

12、填充：无，描边：白，使用【钢笔工具】沿相机中心画一条线，这里需要注意的是：为了使线条更加地完美，不至于超出相机的范围，我们可以使用【路径查找器】面板里的【分割】命令，以使线条正好切到相机的边缘位置（如图2）。
在我们使用【钢笔工具】绘制线条的时候，我们会发现使用【直接选择工具】选择锚点来使线条锚点正好到达相机边缘是比较困难的，所以这个时候我们可以复制下层图形，并且扩展线条，然后同时选中下层图形副本和扩展后的线条，执行【路径查找器】面板里的【分割】，删除多余图形，这样得到的线条就正好切到相机边缘位置了。
13、创建快门：
画2个椭圆：1个小，1个大，大的在底层。然后画出如图高亮形状，复制1个大圆、1个小圆，1个高亮形状，同时选中大圆副本和原高亮形状，执行【路径查找器】面板里的【分割】命令。同时选中小圆副本和高亮形状副本，执行【路径查找器】面板里的【分割】命令。这么做是要保证每一个分割出来的块都可以上色。
重新上色
选中所有快门相关图形，按CTRL+C复制，按CTRL+F粘贴在前面，缩放大小，调整位置，以使快门按钮看上去更有层次感。

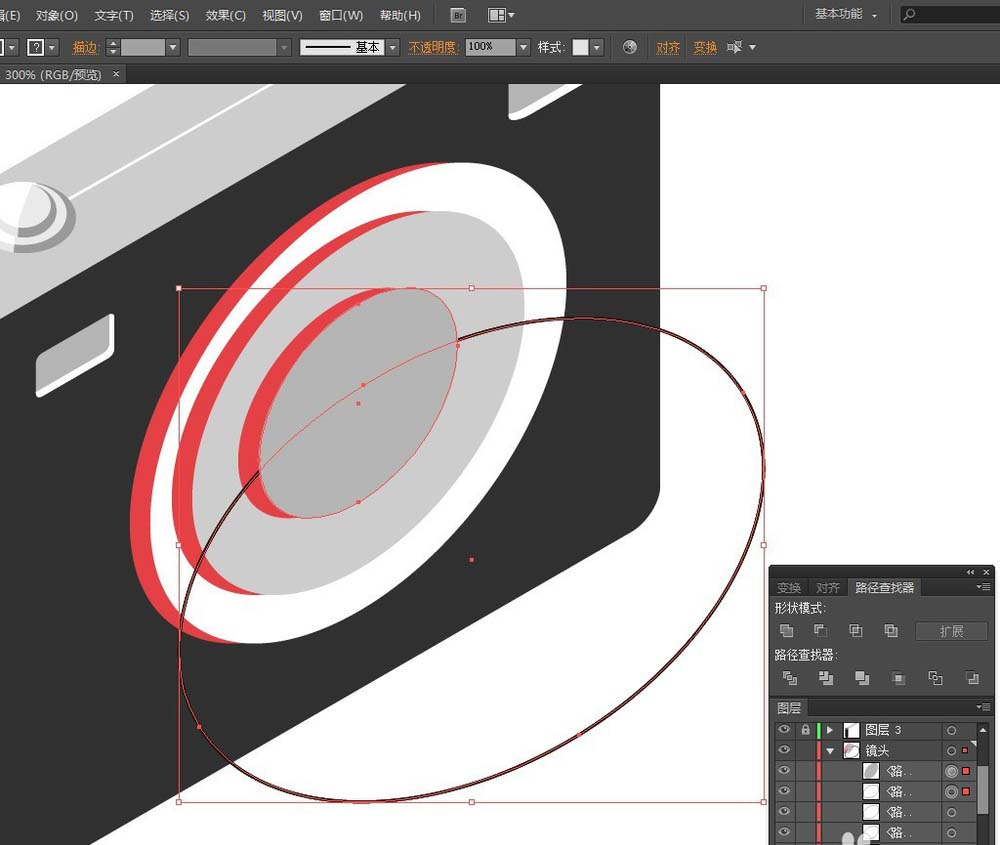

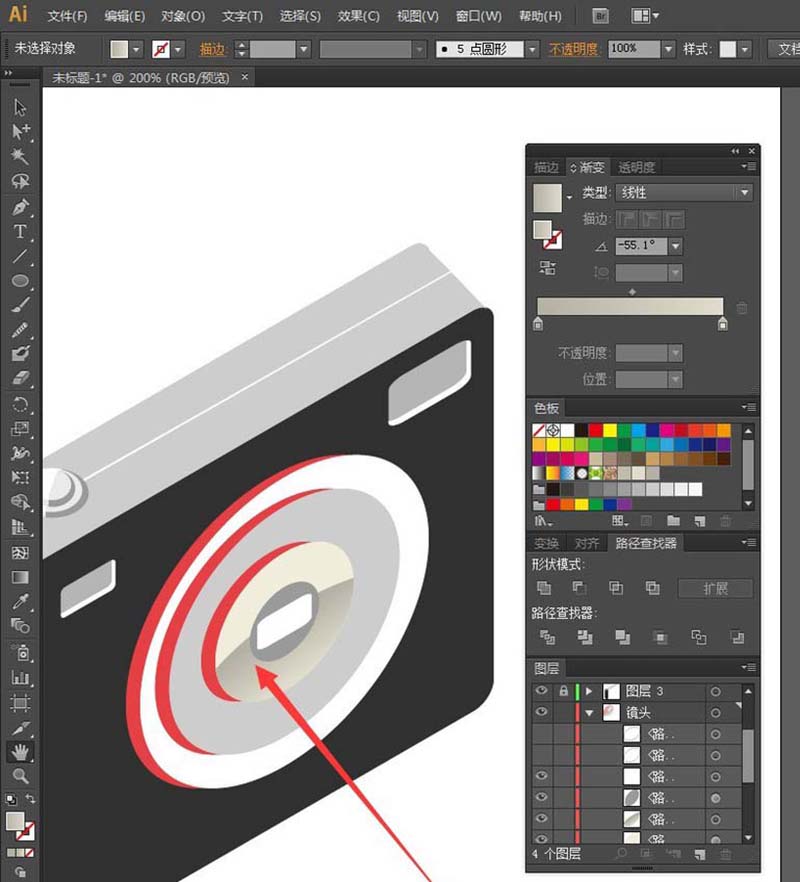

14、绘制镜头阴影：
在【镜头】图层上，使用椭圆形状，绘制投射下来的阴影，你必须旋转椭圆以实现这个角度。创建镜头圆的副本（镜头第1个圆的副本），同时选中镜头圆副本和椭圆副本，执行【路径查找器】面板里的【分割】。

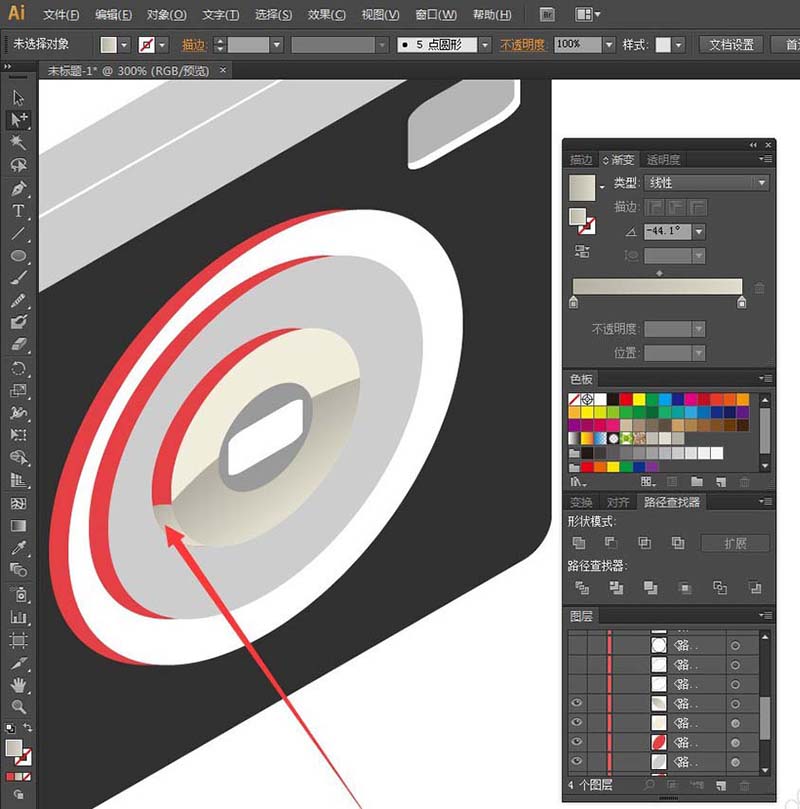

去除不需要的形状，得到如图2的形状，填充线性渐变：第1个色块：RGB#B4B0A3，第2个色块：#E0DCCD

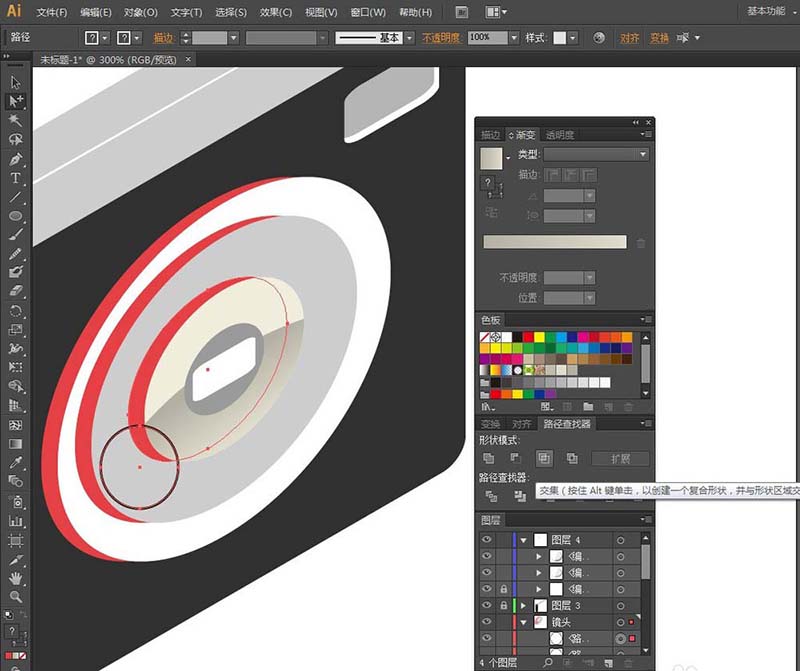

15、镜头侧面的阴影：可以通过小圆和镜头圆副本的【交集】命令来实现（如图1）

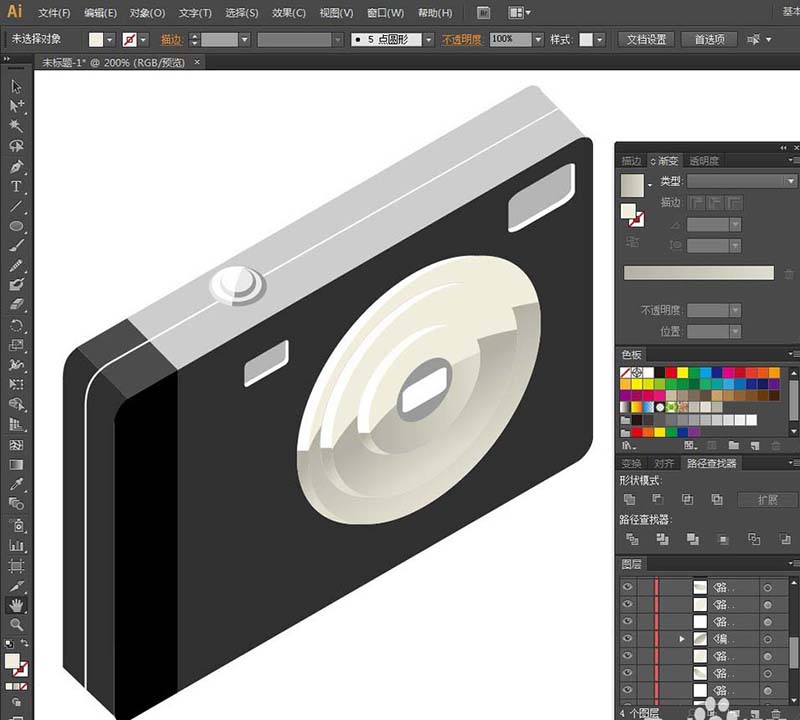

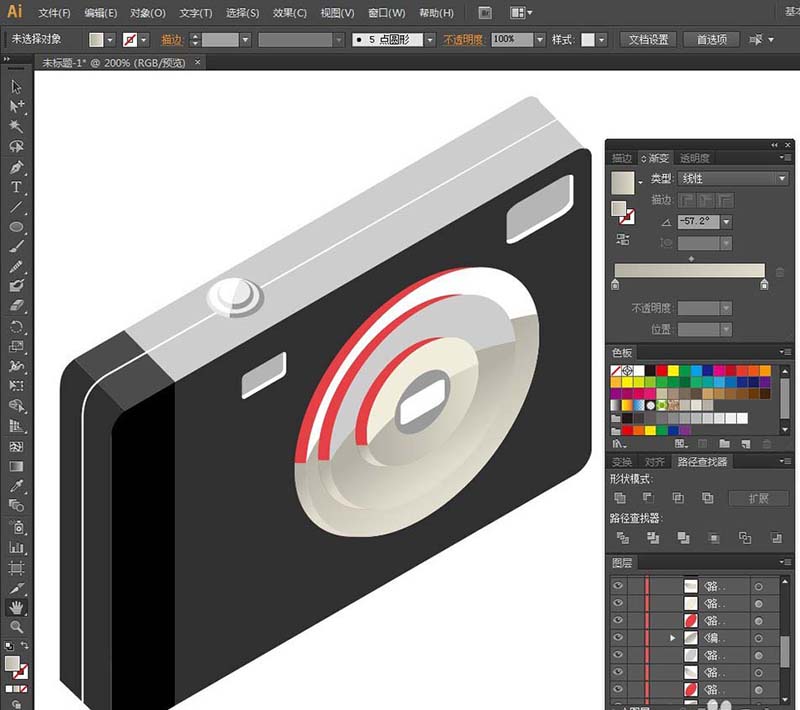

16、其他镜头阴影全部按照第14步和第15步的方法实现，这里有一个快捷键可以快速将图形置于后一层，按CTRL+[。更改下镜头填充色，其中浅黄RGB#F1EDDC。

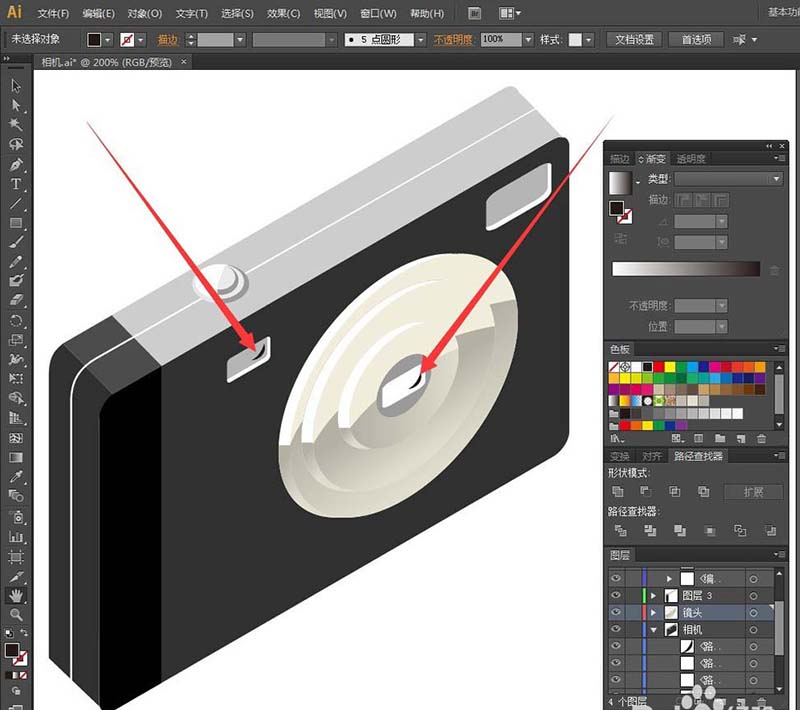

17、使用【钢笔工具】添加一些细节

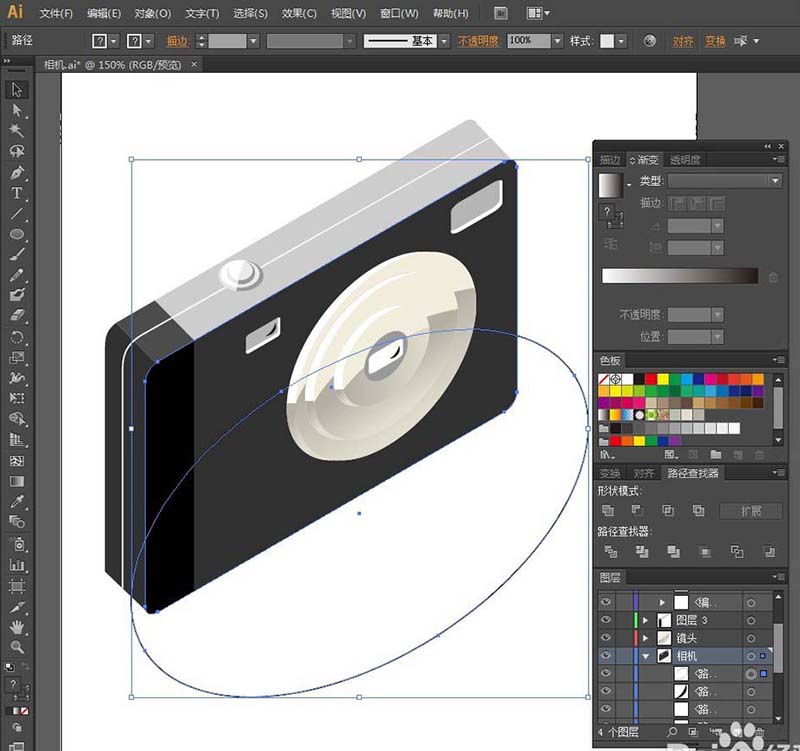

18、绘制相机上的阴影：

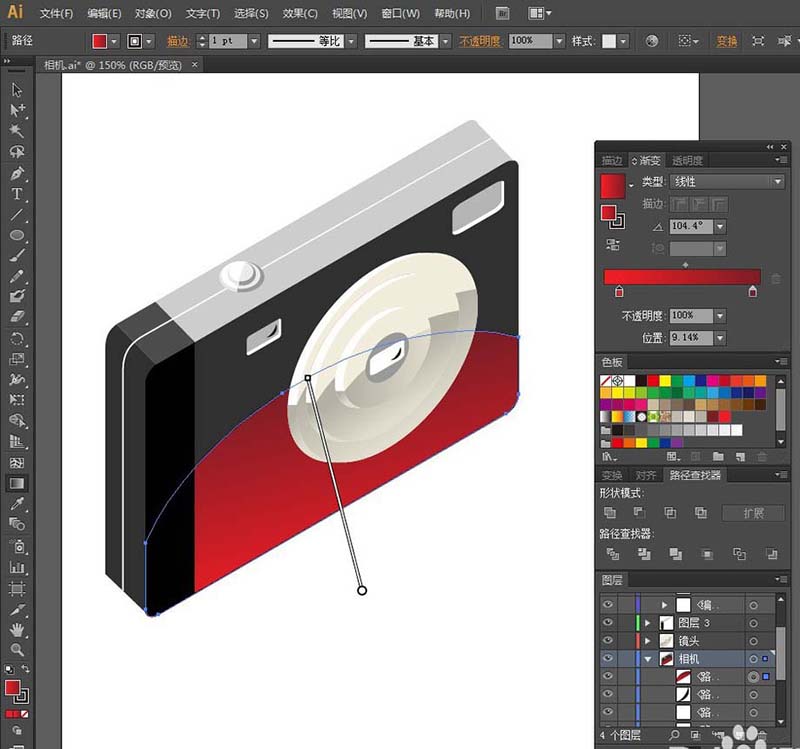

在【相机】图层，绘制一个椭圆，如图所示。底层的长矩形创建一个副本，同时选中长矩形副本和椭圆，执行【路径查找器】面板里的【分割】。
删除多余部分
填充线性渐变：
第1个色块：RGB#EC1D25，位置：9.14%。
第2个色块：#7F1D25，位置：95.6%。
然后使用【渐变工具】调整渐变角度

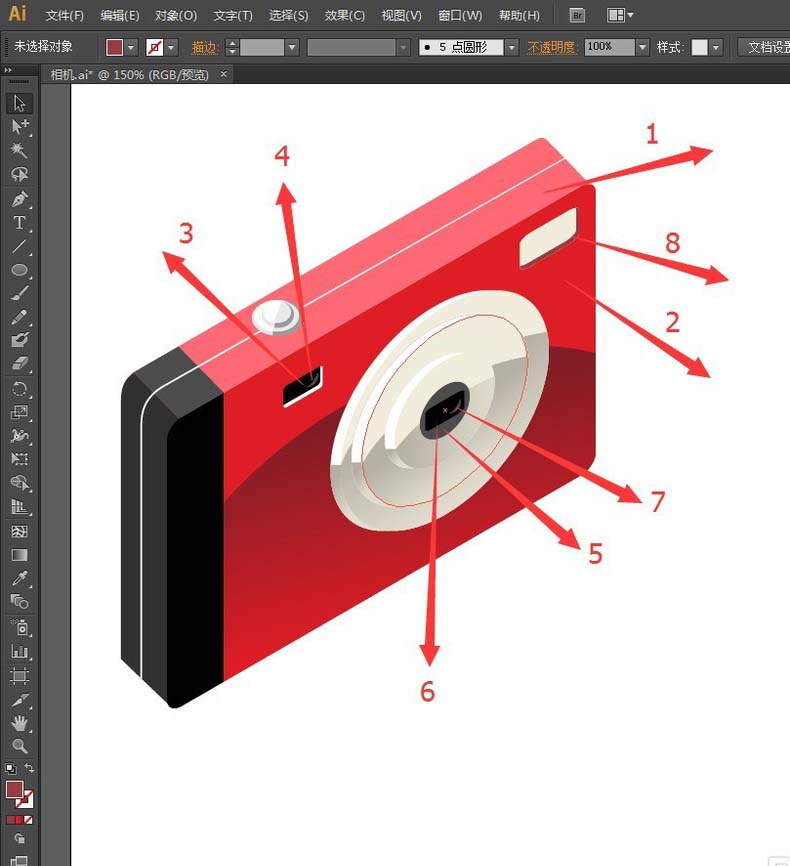

19、然后对相机重新上色：
编号1（相机顶部）：RGB#FF6A74（橡皮红）
2（相机主体）：#DF1D25（红色）
3：黑
4：#4C4C4C（深灰）
5：#4C4C4C（深灰）
6：黑
7：#4C4C4C（深灰）
8：#993B41

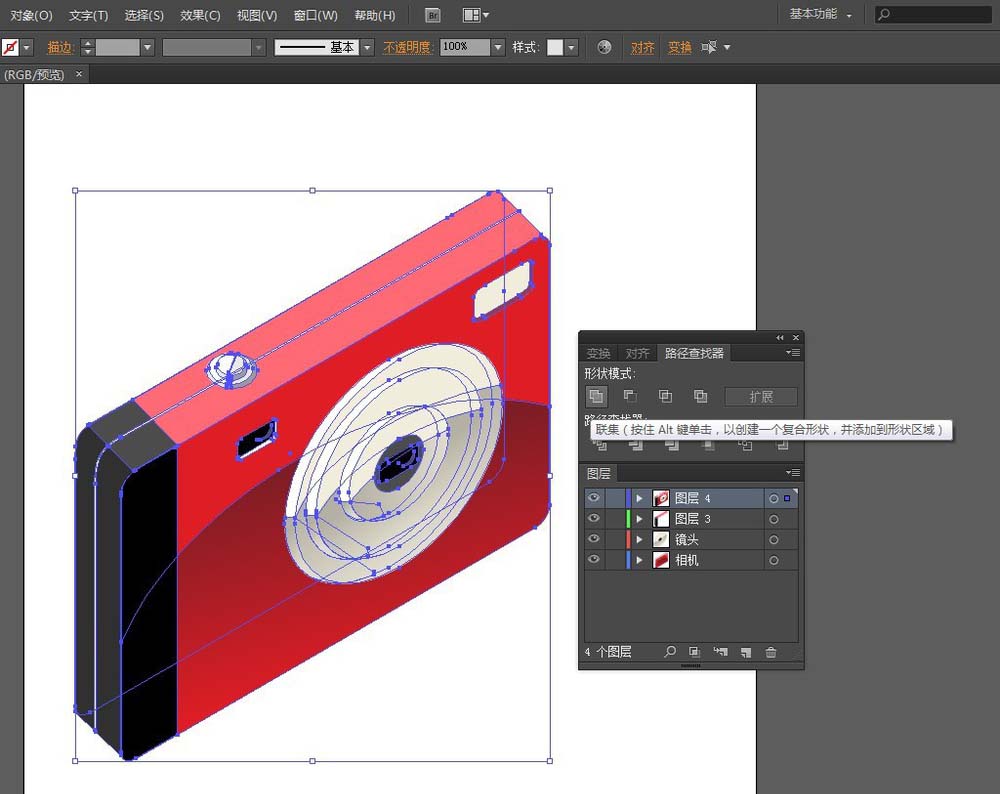

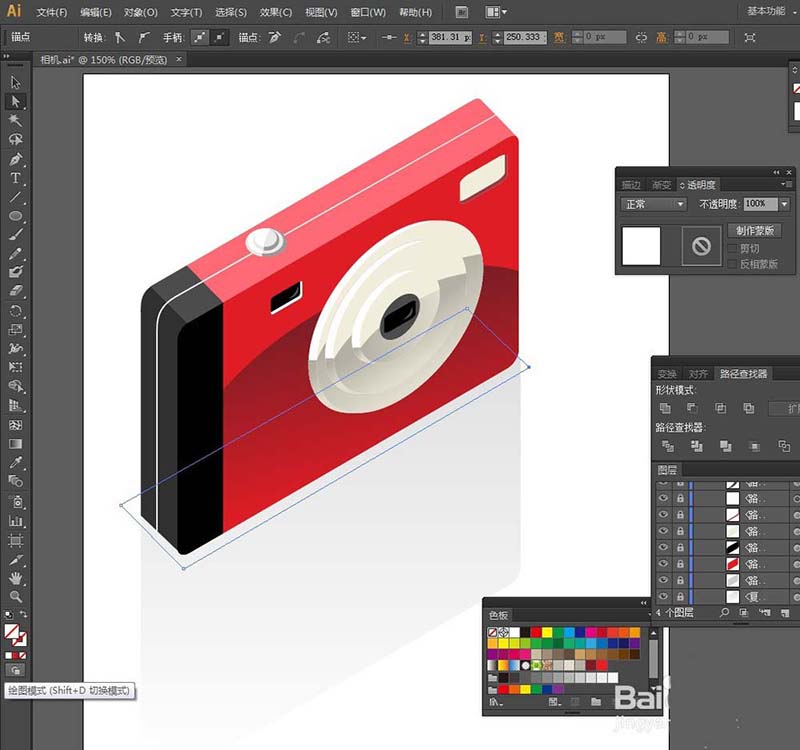

20、开始做相机投影：
按CTRL+A全选，按CTRL+C复制，按CTRL+F粘贴在前面。保持副本是选中状态，执行【路径查找器】面板里的【联集】。

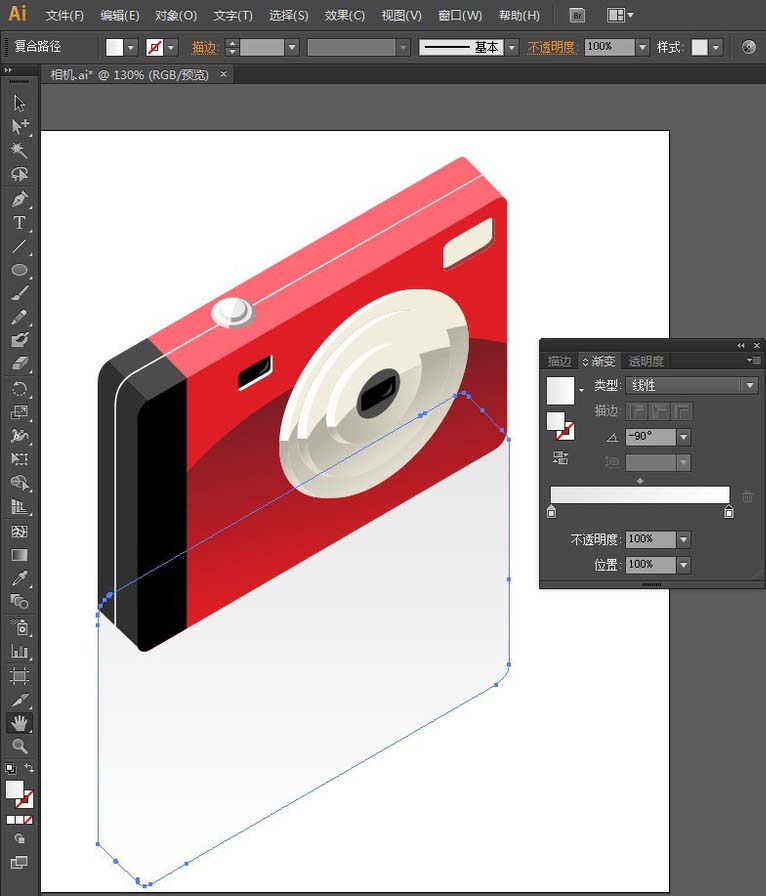

21、然后把【联集】得到的形状置于整个相机的最底层，向下移一些。添加线性渐变：
渐变角度：-90度
第1个色块：灰度20%
第2个色块：白

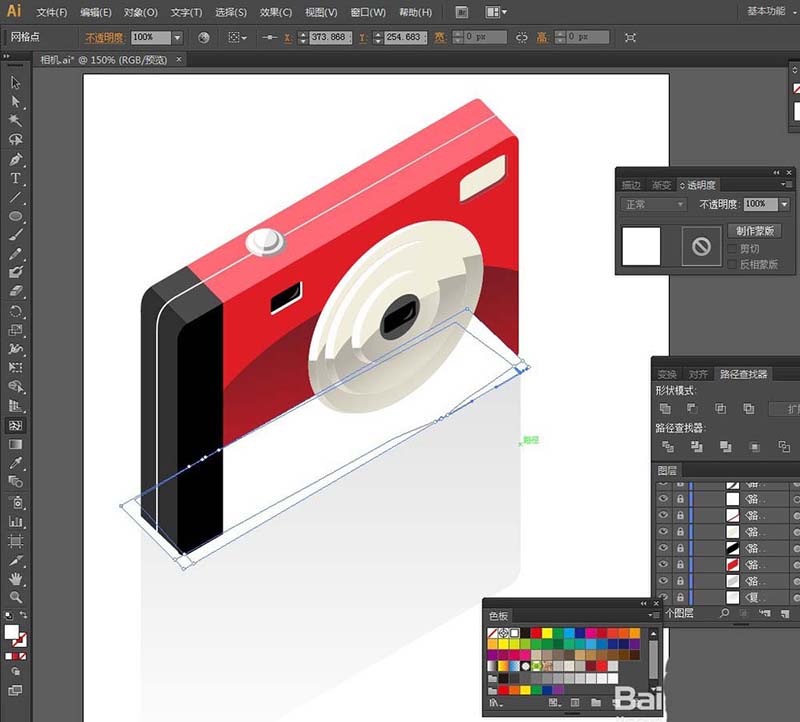

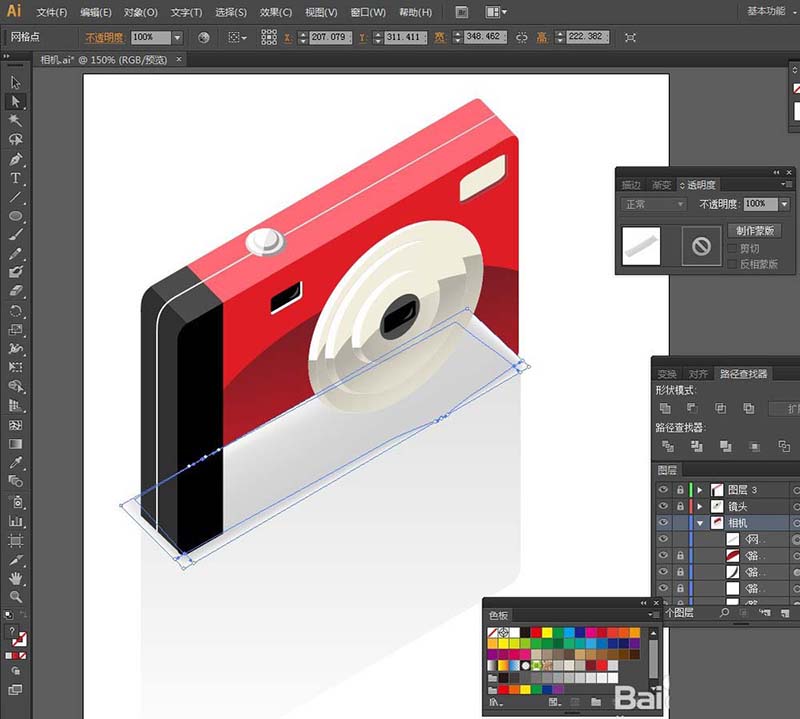

22、使用【钢笔工具】，围绕相机底部绘制一个长矩形（图1）。填充：白，无描边。使用【网格工具】添加网格点，使用【直接选择工具】选中相应网格点添加灰色RGB#D1D1D1，中间网格点：RGB#EFEFEF
然后按CTRL+[置于后层，切换到【透明度】面板，设置【正片叠底】。
23、开始制作照片：

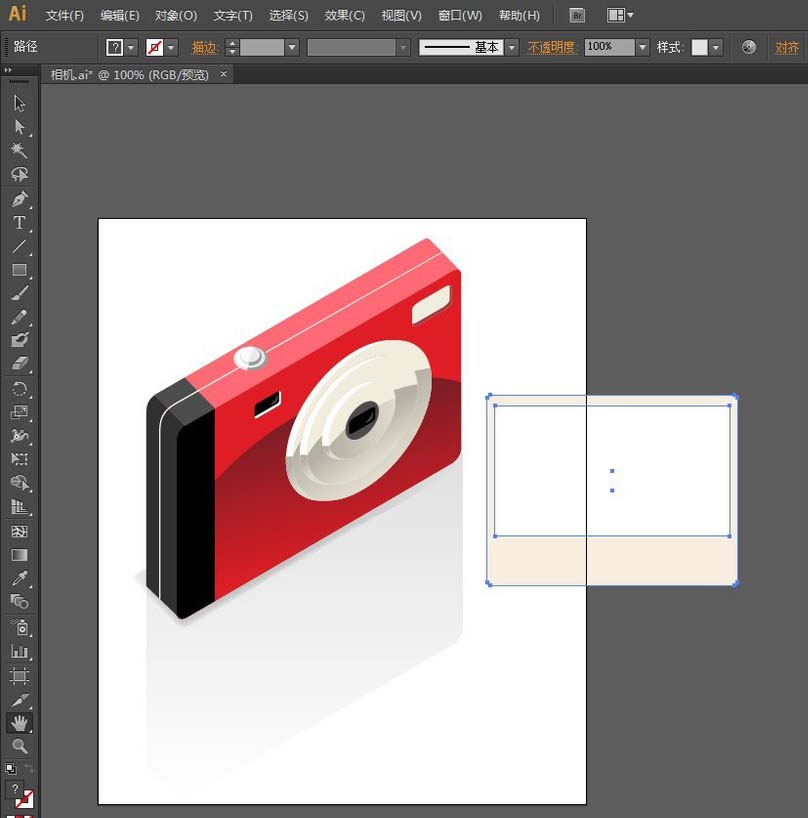

使用【圆角矩形工具】绘制一个圆角矩形，然后在圆角矩形内部，再用【矩形工具】绘制一个矩形，如图所示。

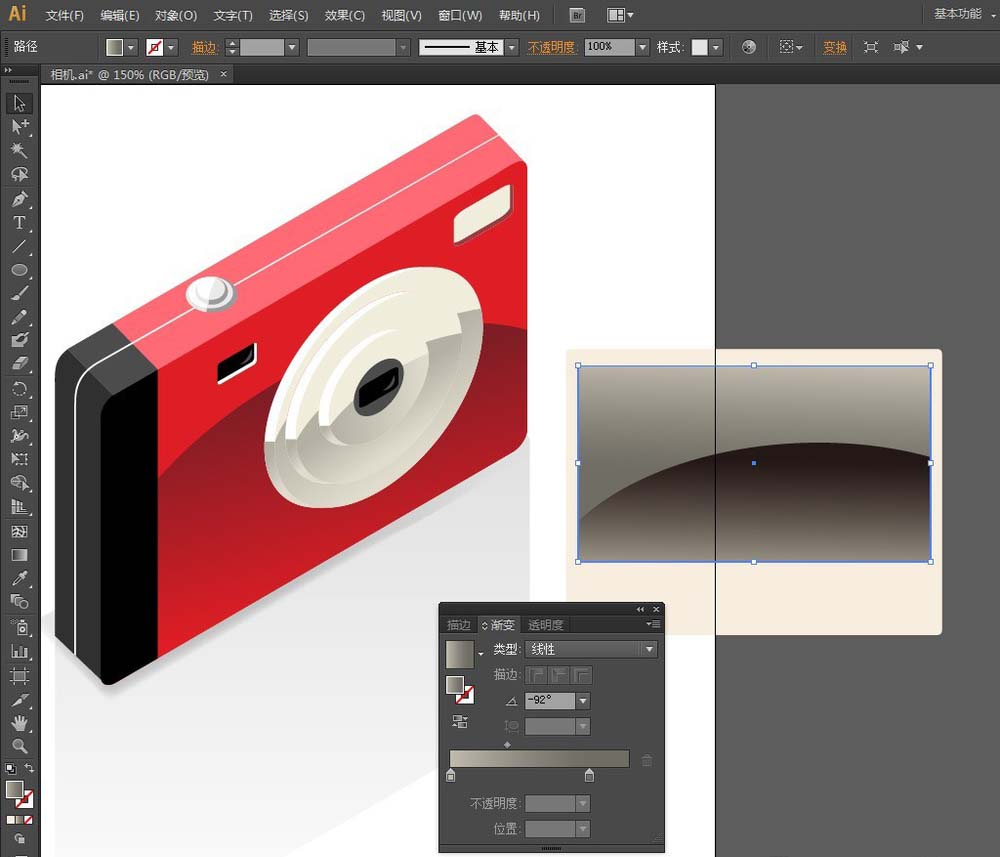

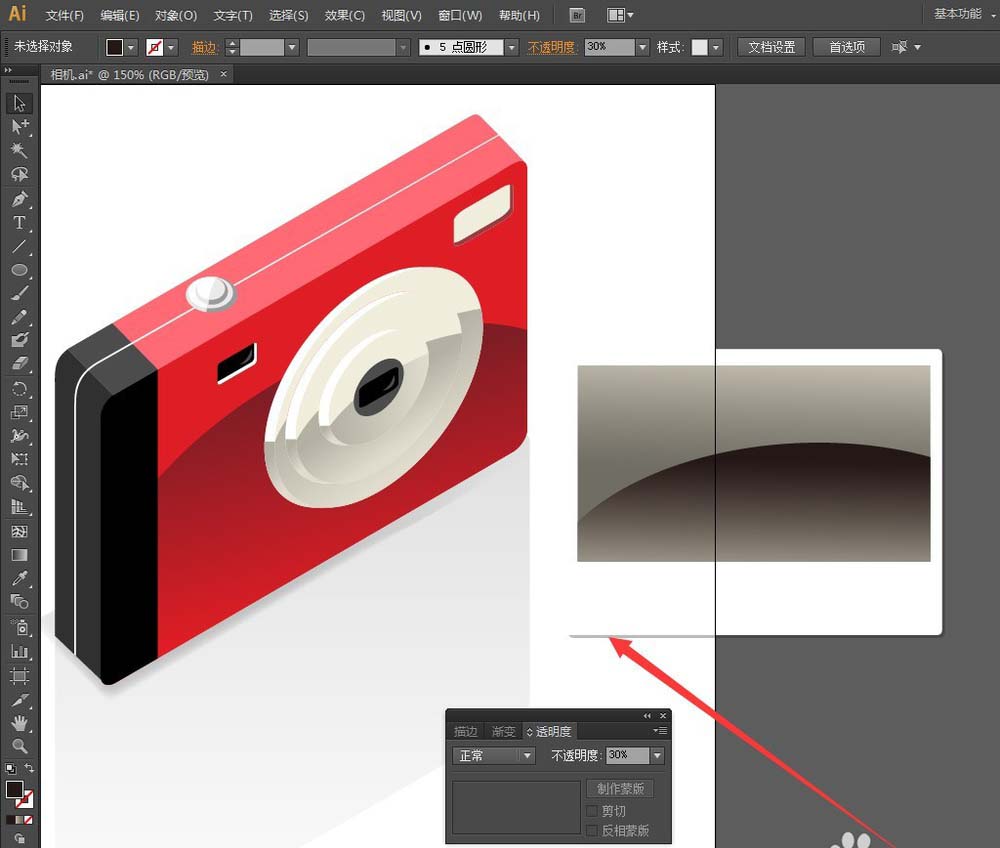

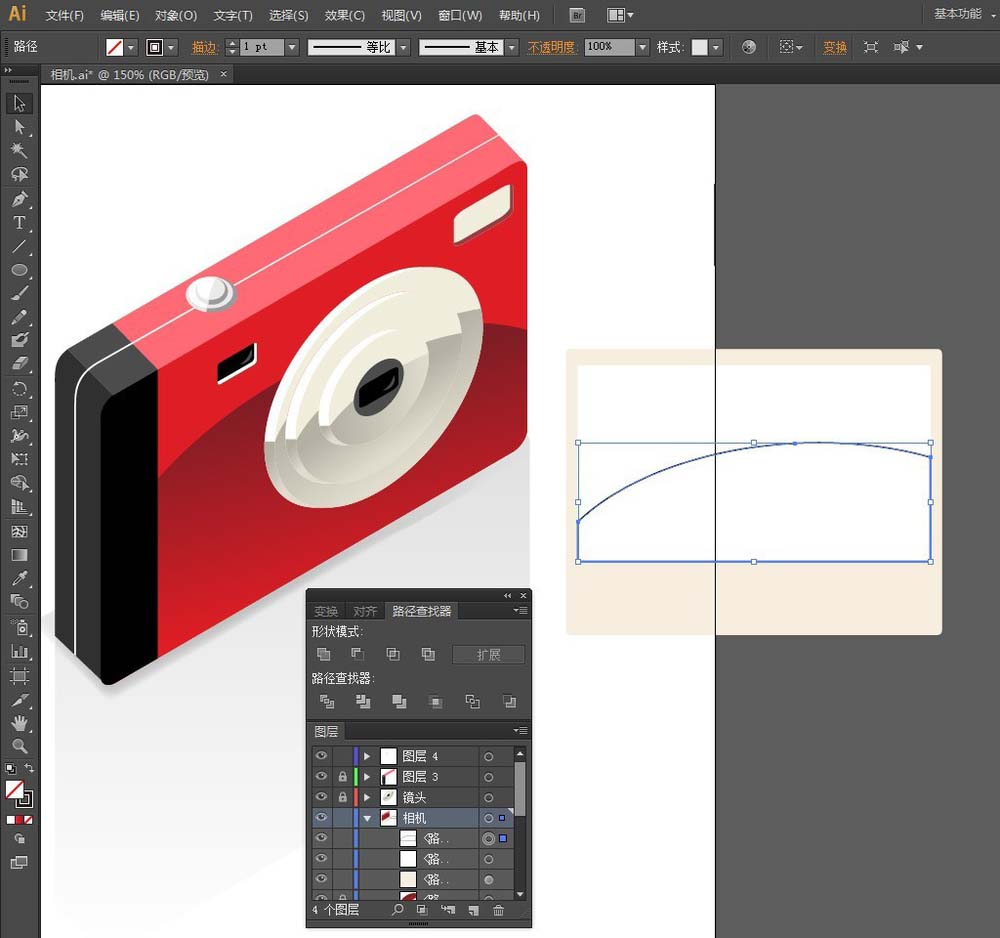

24、制作投影在照片上的阴影：

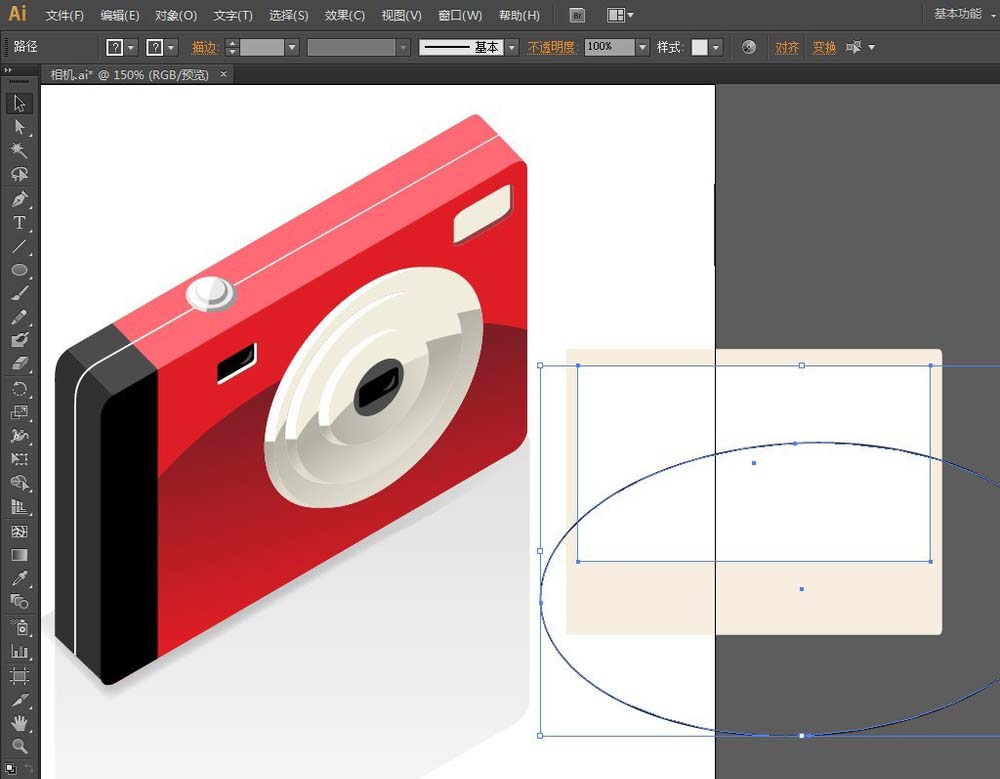

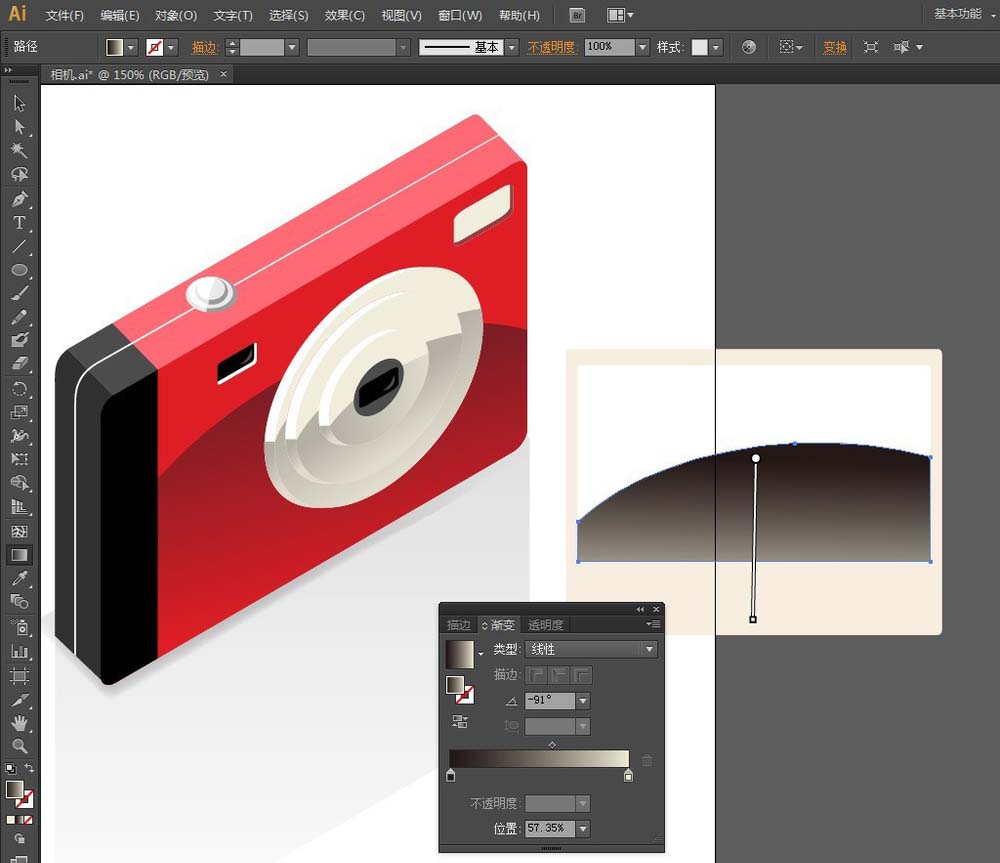

画一个椭圆，小矩形复制一个副本，同时选中椭圆和小矩形副本，执行【路径查找器】面板里的【交集】。填充线性渐变：
第1个色块：黑
第2个色块：RGB#EEE9D5
使用【渐变工具】调整角度
25、选中照片内部小矩形，填充线性渐变：
第1个色块：RGB#C0BAAC
第2个色块：#706D64，位置：77.96%
渐变色块上的中间色块位置调整到40.8%
使用【渐变工具】调整渐变角度
26、创建照片圆角矩形副本，填充黑色，不透明度：30%。将它置于照片底层，并且向右、向下移动。原照片圆角矩形填充白色

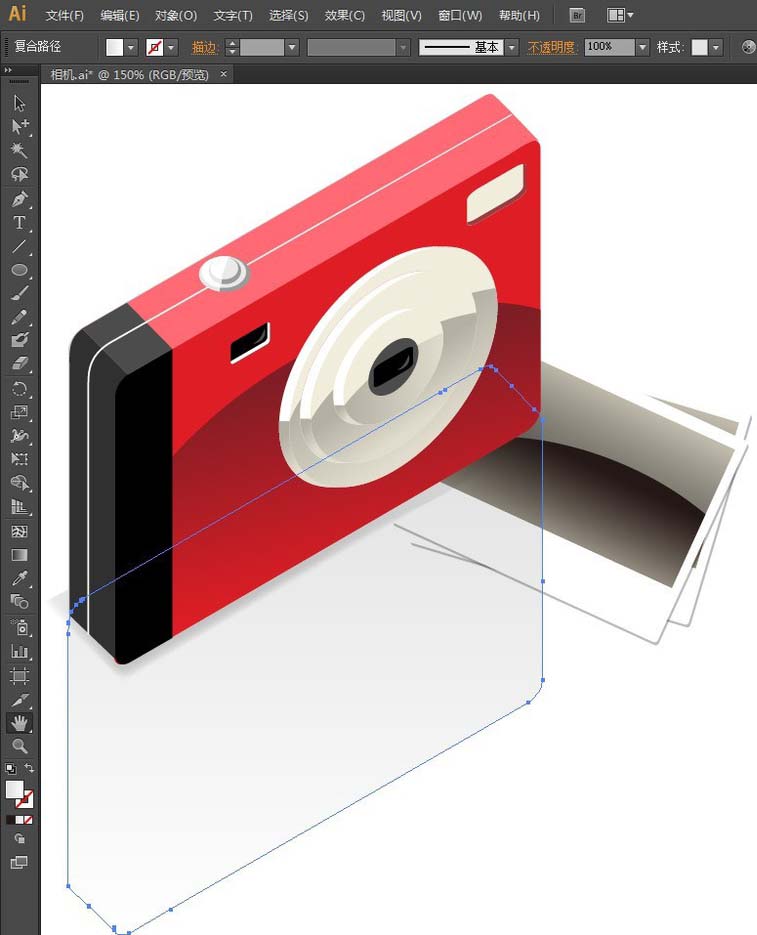

27、选中所有照片相关元素，按CTRL+G编组。调整位置、大小、角度、图层顺序。多做一个照片副本像图示一样，也是调整位置、角度、图层顺序。最后之前做的整个相机的投影（图上蓝色线框）：正片叠底

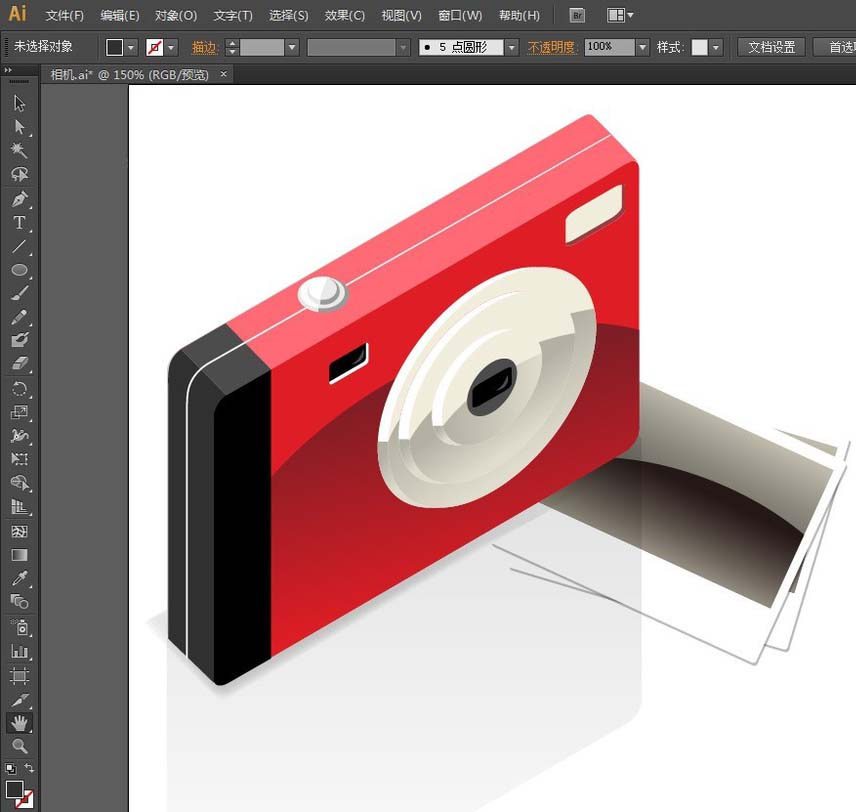

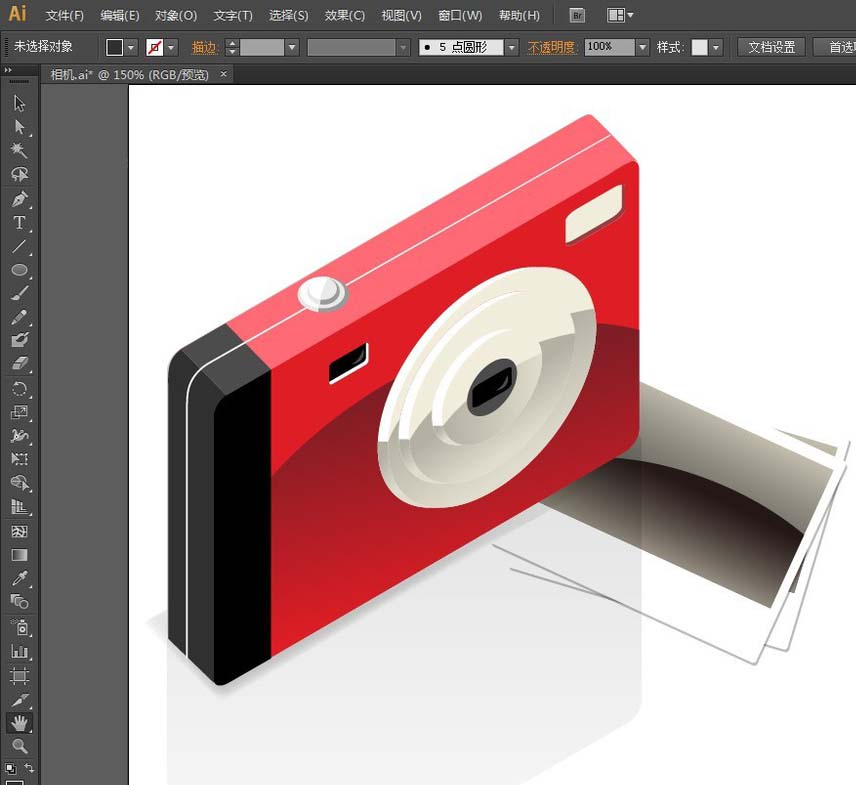

28、作品完成
