书架基本上每家都有，想要绘制一个2.5d效果的书架，该怎么绘制呢？下面我们就来看看详细的教程。
1、首先，绘制一个长条矩形，尺寸自定；

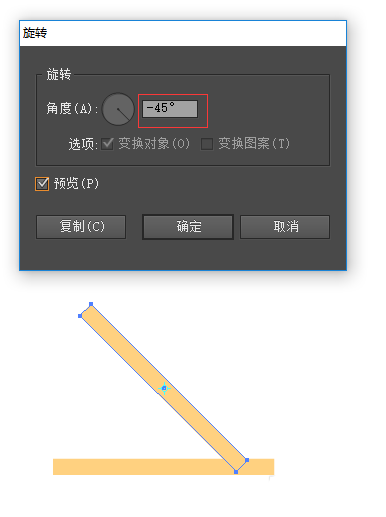

2、将矩形复制一份，点击旋转工具，角度为：-45°，点击确定；

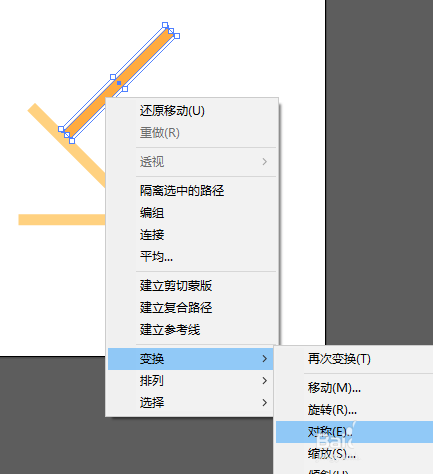

3、将旋转好的矩形，再复制一份，右键“变换-对称”，将它改变方向；

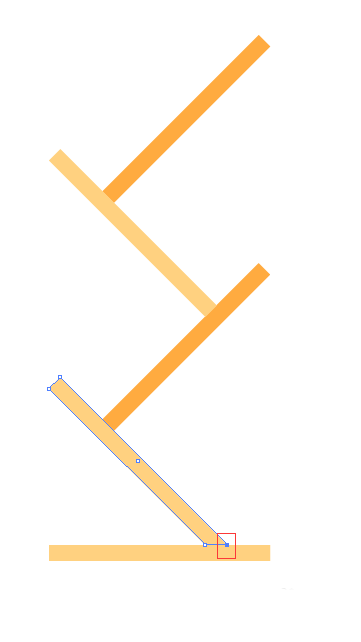

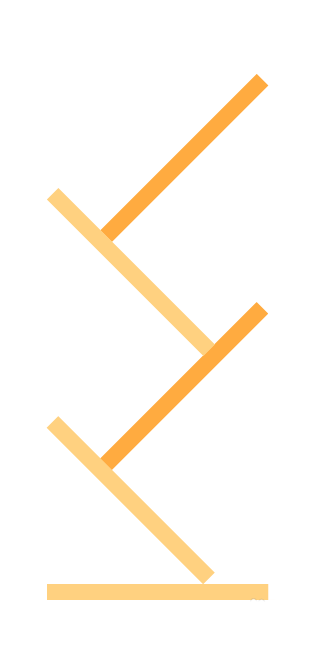

4、再把这两个倾斜的矩形复制一份，选中最底部矩形的锚点，拖动到底座的位置；

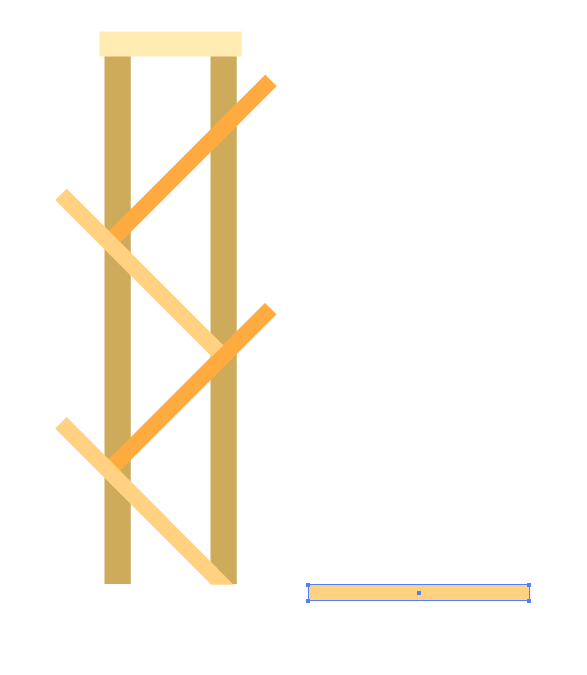

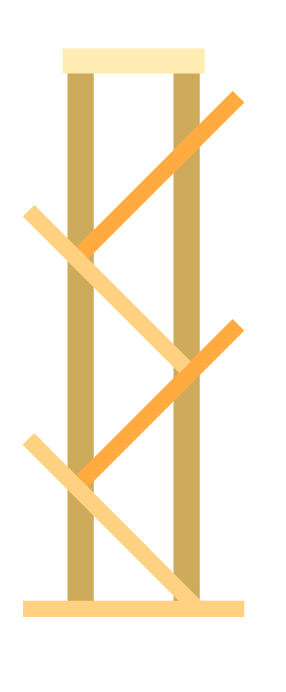

5、再绘制三个矩形作为它的背部支架，书架的平面图就画好了，接着我们来将它转换成立体图形；

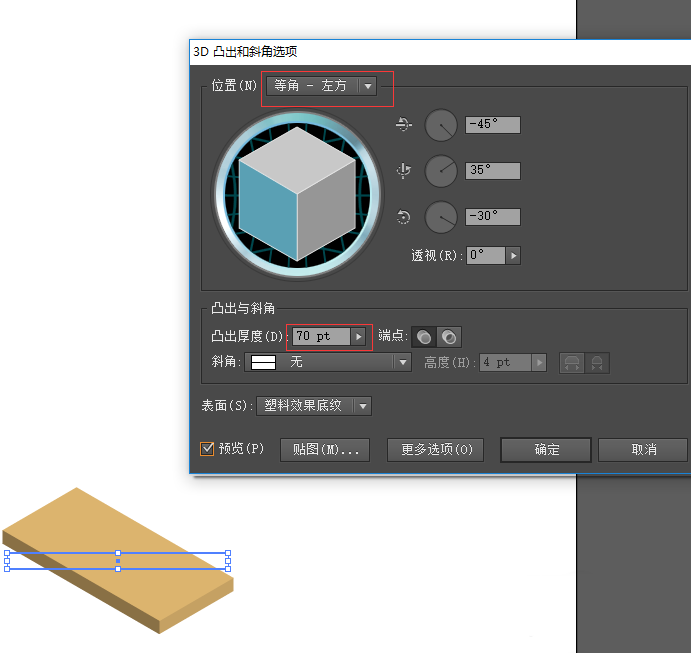

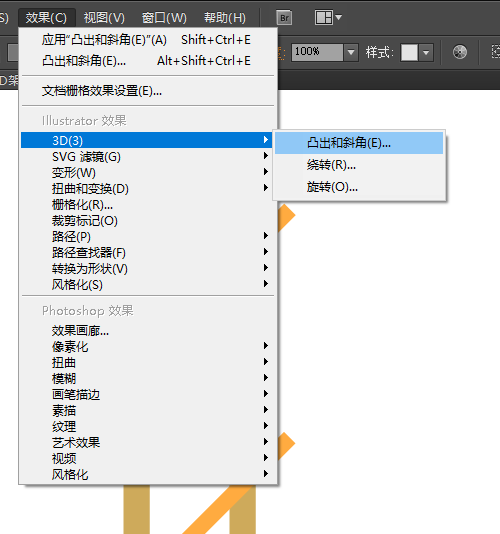

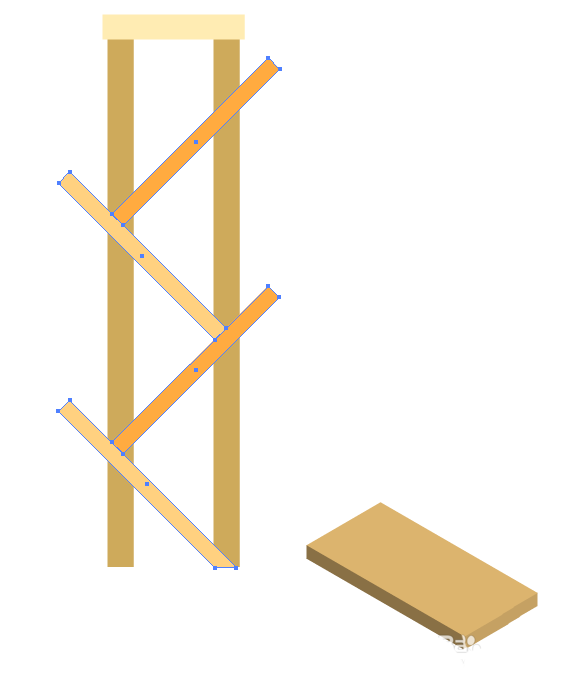

6、将底座拖到一边选中，点击“效果-3D-凸出和斜角”，位置：等角-左方（下面所有3D效果均采用这个角度），厚度：70pt，其他默认，确定；

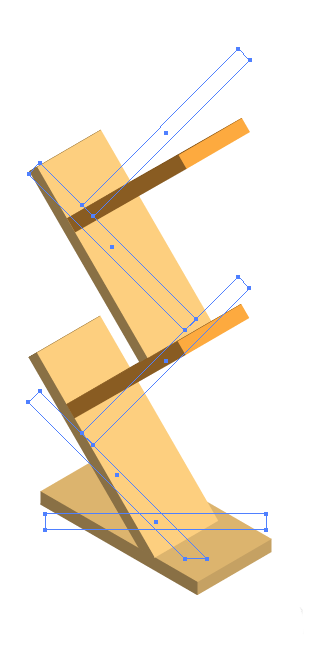

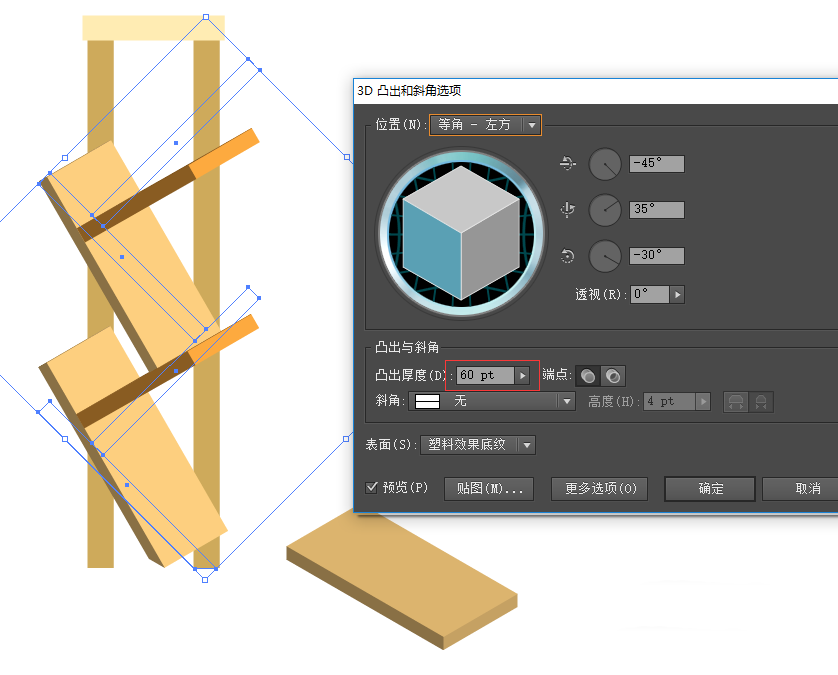

7、选中所有倾斜的矩形，点击“效果-3D-凸出和斜角”，位置：等角-左方，厚度：60pt，其他默认，确定；

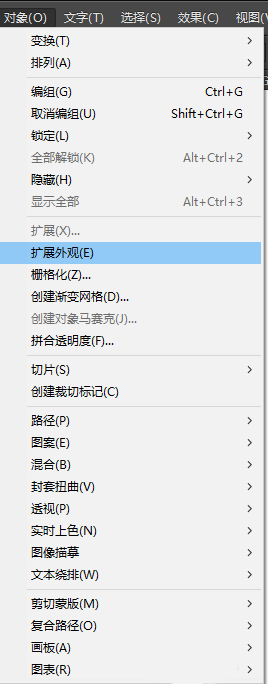

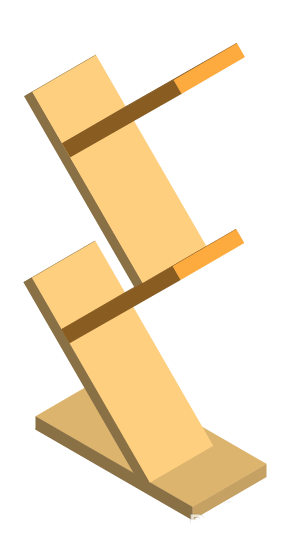

8、选中变形后的底座和书架，点击“对象-扩展外观”，将他们组合在一起；

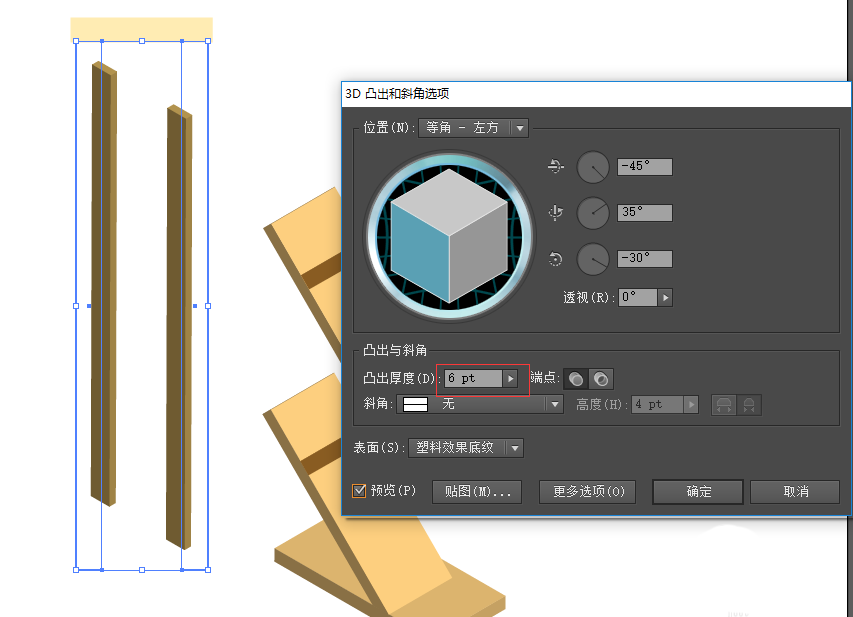

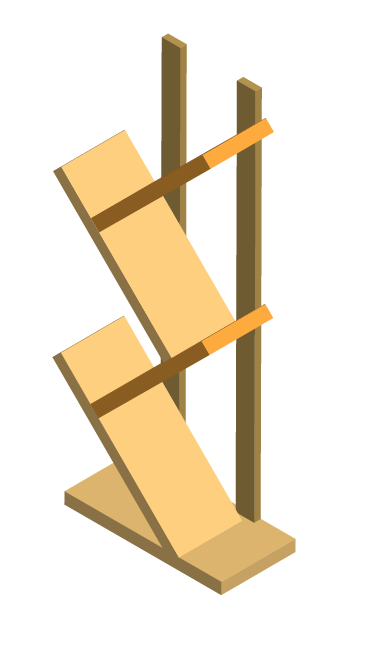

9、选中支撑的两个长条矩形，3D效果中的位置：等角-左方，厚度：6pt，其他默认，确定，然后，将它们放置在书架的后面，可以右键“排列”调整层级前后顺序；

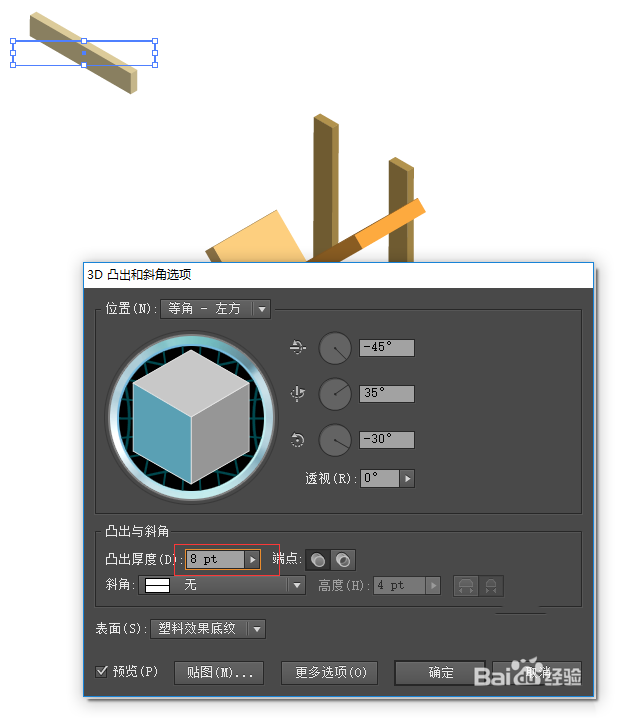

10、选中支撑的头部横条，3D效果中的位置：等角-左方，厚度：8pt，其他默认，确定，放置在支撑条的顶部；

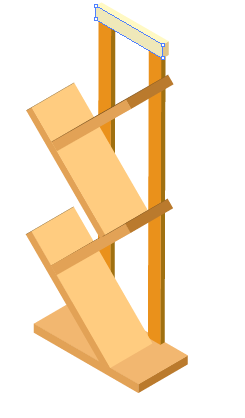

11、将所有的立方体都执行扩展外观，然后使用直接选择工具选中每个面填充颜色；

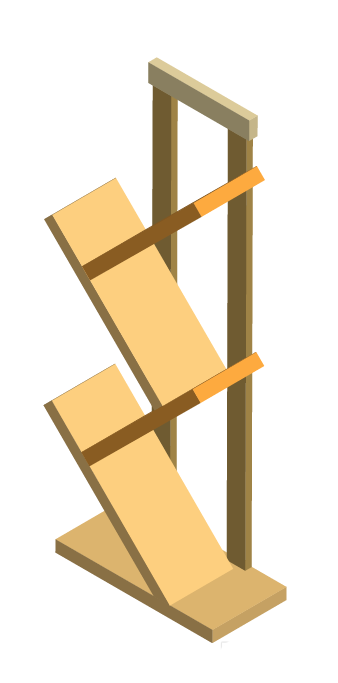

12、修改好颜色后，可以在书架上摆放几本书，并添加一个背景，小书架就绘制好了。
以上就是ai设计2.5d立体效果书架的教程，希望大家喜欢，请继续关注脚本之家。
