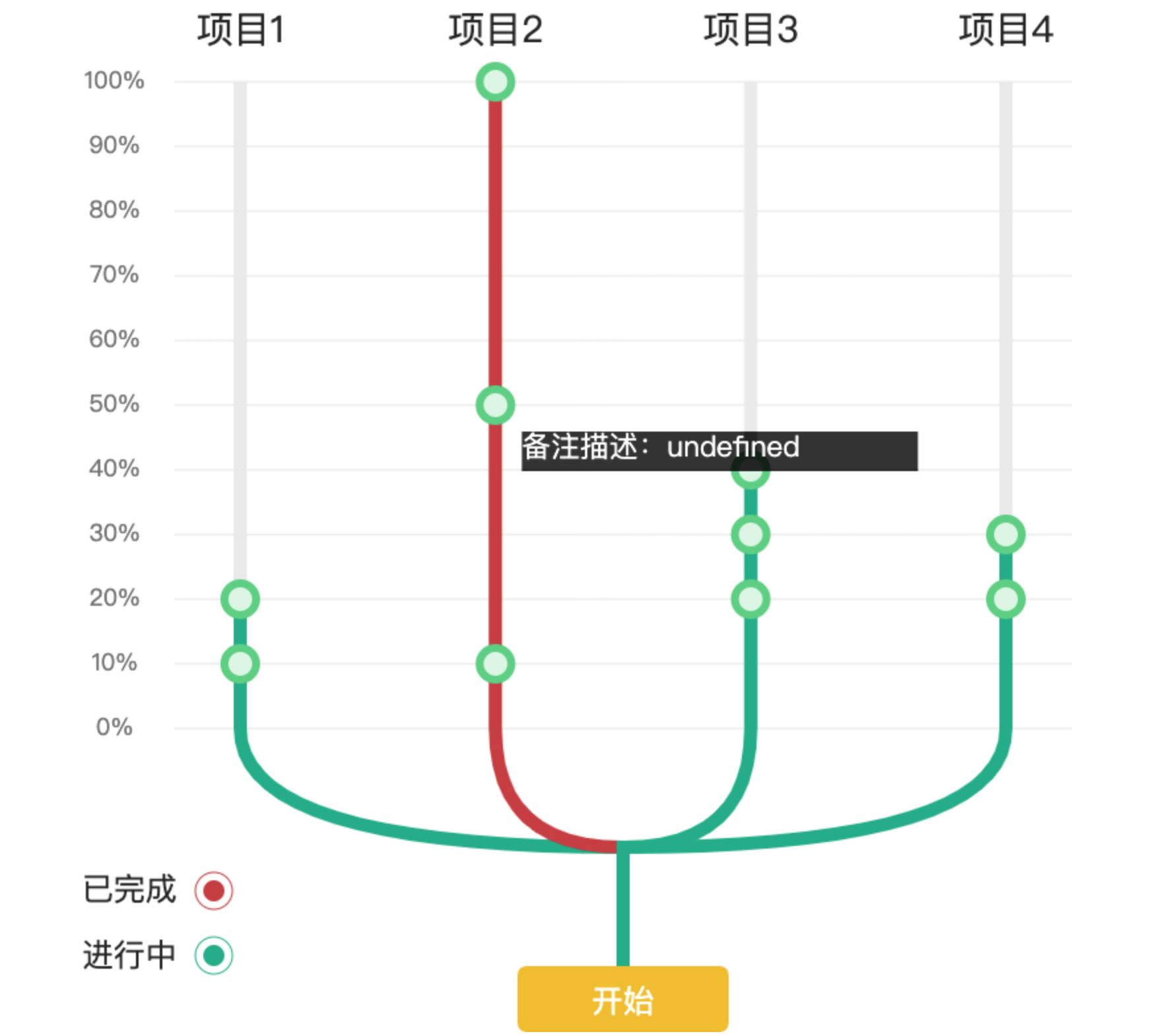

如下图，最近项目中需要这么个树形结构可视化数据图形，找了好多可视化插件，没有找到可用的，所以就自己画了一个，代码如下。
<canvas id="canvas" width="750" height="800"></canvas>
const canvas_options={
canvasWidth: 750,
canvasHeight: 800,
chartZone: [70,70,750,570], //坐标绘制区域
yAxisLabel: ['0%','10%','20%','30%','40%','50%','60%','70%','80%','90%','100%'],//y轴坐标text
yAxisLabelWidth: 70,//y轴最大宽度
yAxisLabelMax: 100,//y轴最大值
middleLine: 410, //中间线
pillarWidth: 10,//柱子宽度
distanceBetween: 50,//柱状图绘制区域距离两边间隙
pillar: [120,70,700,750],//柱状图绘制区域
mainTrunkHeight: 90,//底部开始主干高度
dialogWidth: 300,//弹窗宽度
dialogLineHeight: 30,//弹窗高度
dialogDrawLineMax: 4,
}
const nodeClick = [];
var chooseNode = null;
const datalist={
showDataInfo: {
city:[
{
name: '项目1',
status: 1, //状态：0已完成 1进行中
node: [
{ value: 10, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
{ value: 20, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
]
},
{
name: '项目2',
status: 0, //状态：0已完成 1进行中
node: [
{ value: 10, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
{ value: 50, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
{ value: 100, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
]
},
{
name: '项目3',
status: 1, //状态：0已完成 1进行中
node: [
{ value: 20, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
{ value: 30, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
{ value: 40, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
]
},
{
name: '项目4',
status: 1, //状态：0已完成 1进行中
node: [
{ value: 20, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
{ value: 30, date: '2020-03-12 15:50:02', content: '用于组织信息和操作，通常也作为详细信息的入口。' },
]
},
]
}
}
const canvas = document.getElementById("canvas");
const ctx = canvas.getContext('2d');
ctx.save();
drawYLabel(canvas_options,ctx); //绘制y轴坐标
drawStartButton(ctx,canvas_options);
drawData(ctx,datalist.showDataInfo,canvas_options);
canvas.addEventListener("click",event=>{
//清除之前的弹窗
if(chooseNode!=null){
ctx.clearRect(0, 0, canvas.width, canvas.height);
ctx.save();
drawYLabel(canvas_options,ctx); //绘制y轴坐标
drawStartButton(ctx,canvas_options);
drawData(ctx,datalist.showDataInfo,canvas_options);
chooseNode = null
}
//判断点击节点
let rect = canvas.getBoundingClientRect();
let zoom = rect.width/canvas_options.canvasWidth;
let x = (event.clientX/zoom - rect.left/zoom).toFixed(2);
let y = (event.clientY/zoom - rect.top/zoom).toFixed(2);
for(var t=0;t<nodeClick.length;t++){
ctx.beginPath();
ctx.arc(nodeClick[t].x,nodeClick[t].y,15,0,Math.PI*2,true);
if(ctx.isPointInPath(x, y)){
textPrewrap(ctx,`备注描述：${nodeClick[t].date}`,nodeClick[t].x+20,nodeClick[t].y+20,canvas_options.dialogWidth-40);
ctx.restore();
chooseNode=t
break;
}else{
chooseNode=null
}
}
});
//content：需要绘制的文本内容; drawX：绘制文本的x坐标; drawY：绘制文本的y坐标;
//lineMaxWidth：每行文本的最大宽度
function textPrewrap(ctx,content,drawX, drawY, lineMaxWidth){
var drawTxt=''; //当前绘制的内容
var drawLine = 1;//第几行开始绘制
var drawIndex=0;//当前绘制内容的索引
//判断内容是够可以一行绘制完毕
if(ctx.measureText(content).width<=lineMaxWidth){
drawDialog(ctx,canvas_options.dialogWidth,canvas_options.dialogLineHeight,drawX,drawY);
ctx.fillText(content.substring(drawIndex,i),drawX.drawY);
}else{
for(var i=0;i<content.length;i++){
drawTxt += content[i];
if(ctx.measureText(drawTxt).width>=lineMaxWidth){
drawDialog(ctx,canvas_options.dialogWidth,canvas_options.dialogLineHeight,drawX,drawY);
ctx.fillText(content.substring(drawIndex,i+1),drawX,drawY);
drawIndex = i+1;
drawLine+=1;
//drawY+=lineHeight;
drawTxt='';
}else{
//内容绘制完毕，但是剩下的内容宽度不到lineMaxWidth
if(i===content.length-1){
drawDialog(ctx,canvas_options.dialogWidth,canvas_options.dialogLineHeight,drawX,drawY);
ctx.fillText(content.substring(drawIndex,i+1),drawX,drawY)
}
}
}
}
}
function drawDialog(ctx,width,height,x,y){
ctx.beginPath();
ctx.fillStyle="rgba(0,0,0,0.8)";
ctx.fillRect(x,y,width,height);
ctx.font="22px ''";
ctx.fillStyle="#fff";
ctx.textAlign = 'left';
ctx.textBaseline="top";
}
//绘制y轴坐标
function drawYLabel(options,ctx){
let labels = options.yAxisLabel;
let yLength = (options.chartZone[3]-options.chartZone[1])*0.98;
let gap = yLength/(labels.length-1);
labels.forEach((item,index)=>{
//绘制圆角背景
//this.radiusButton(ctx,0,options.chartZone[3]-index*gap-13,50,24,8,"#313947");
//绘制坐标文字
ctx.beginPath();
ctx.fillStyle="#878787";
ctx.font="18px ''";
ctx.textAlign="center";
ctx.fillText(item,25,options.chartZone[3]-index*gap+5);
//绘制辅助线
ctx.beginPath();
ctx.strokeStyle="#eaeaea";
ctx.strokeWidth=2;
ctx.moveTo(options.chartZone[0],options.chartZone[3]-index*gap);
ctx.lineTo(options.chartZone[2],options.chartZone[3]-index*gap);
ctx.stroke();
})
}
//绘制开始按钮
function drawStartButton(ctx,options){
//绘制按钮图形
this.radiusButton(ctx,options.middleLine-(160/2),options.canvasHeight-50,160,50,8,'#F4C63D');
ctx.fillStyle="#fff";
ctx.font="24px ''";
ctx.textAlign="center";
ctx.fillText('开始',options.middleLine,options.canvasHeight-15);
//绘制状态
ctx.beginPath();
ctx.fillStyle="#333";
ctx.font="24px ''";
ctx.textAlign = "left";
ctx.fillText("已完成",0,options.canvasHeight-100);
ctx.fillText("进行中",0,options.canvasHeight-50);
//绘制红色按钮
ctx.beginPath();
ctx.fillStyle="#d35453";
ctx.arc(options.chartZone[0]+30,options.canvasHeight-100-7,8,0,2 * Math.PI,true);
ctx.fill();
ctx.beginPath();
ctx.strokeStyle="#d35453";
ctx.arc(options.chartZone[0]+30,options.canvasHeight-100-7,14,0,2 * Math.PI,true);
ctx.stroke();
//绘制蓝色按钮
ctx.beginPath();
ctx.fillStyle="#24b99a";
ctx.arc(options.chartZone[0]+30,options.canvasHeight-50-8,8,0,2 * Math.PI,true);
ctx.fill();
ctx.beginPath();
ctx.strokeStyle="#24b99a";
ctx.arc(options.chartZone[0]+30,options.canvasHeight-50-8,14,0,2 * Math.PI,true);
ctx.stroke();
}
//封装绘制圆角矩形函数
function radiusButton(ctx,x,y,width,height,radius,color_back){
ctx.beginPath();
ctx.fillStyle= color_back
ctx.moveTo(x,y+radius);
ctx.lineTo(x,y+height-radius);
ctx.quadraticCurveTo(x,y+height,x+radius,y+height);
ctx.lineTo(x+width-radius,y+height);
ctx.quadraticCurveTo(x+width,y+height,x+width,y+height-radius);
ctx.lineTo(x+width,y+radius);
ctx.quadraticCurveTo(x+width,y,x+width-radius,y);
ctx.lineTo(x+radius,y);
ctx.quadraticCurveTo(x,y,x,y+radius);
ctx.fill()
}
//绘制数据
function drawData(ctx,data,options){
//const paths=[];
let number = data.city.length;
//绘制矩形
data.city.forEach((item,index)=>{
let indexVal = number==1?1:index;
let numberVal = number==1?2:number-1
let x0 = options.chartZone[0]+options.distanceBetween+(options.chartZone[2]-options.chartZone[0]-options.distanceBetween*2)/numberVal*indexVal;
let value = item.node[item.node.length-1].value;
let height = (value/options.yAxisLabelMax*(options.chartZone[3]-options.chartZone[0])*0.98).toFixed(2);
let y0=options.chartZone[3] - height;
//柱状图底部
ctx.beginPath();
ctx.fillStyle= '#eee';
ctx.fillRect(x0-5,80,options.pillarWidth,options.chartZone[3]-80);
//贝塞尔曲线
ctx.beginPath();
ctx.strokeStyle = item.status==0?"#d35453":'#24b99a';
ctx.lineWidth=options.pillarWidth;
ctx.moveTo(options.middleLine,options.pillar[3]); //贝塞尔曲线起始点
ctx.lineTo(options.middleLine,options.canvasHeight-50-options.mainTrunkHeight); //贝塞尔曲线中间竖线
ctx.quadraticCurveTo(x0,options.canvasHeight-50-options.mainTrunkHeight,x0,options.chartZone[3]);
//绘制柱状图进度
ctx.lineTo(x0,y0);
ctx.stroke();
//绘制文字
ctx.font="28px ''";
ctx.textAlign='center';
ctx.fillStyle="#333";
ctx.fillText(item.name,x0,options.chartZone[1]-20);
//绘制节点
item.node.forEach((node_item,node_index)=>{
let y1= options.chartZone[3] - (node_item.value/options.yAxisLabelMax*(options.chartZone[3]-options.chartZone[0])*0.98).toFixed(2);
ctx.beginPath();
ctx.arc(x0,y1,15,0,Math.PI*2,true);
ctx.fillStyle="rgba(108,212,148,1)";
ctx.fill();
ctx.beginPath();
ctx.arc(x0,y1,9,0,Math.PI*2,true);
ctx.fillStyle="rgba(255,255,255,0.8)";
ctx.fill();
const pointInfo={
x:x0,
y:y1,
date: node_item.data,
content: node_item.content,
value: node_item.value
};
nodeClick.push(pointInfo);
})
})
}
