Canvas绘图环境中有些属于立即绘制图形方法，有些绘图方法是基于路径的。

立即绘制图形方法仅有两个strokeRect(),fillRect(),虽然strokezText(),fillText()方法也是立即绘制的，但是文本不算是图形。

基于路径的绘制系统

大多数绘制系统，如：SVG(Scalable Verctor Graphics, 可缩放的矢量图形)，Adobe Illustrator等，都是基于路径的，

使用这些绘制系统时，你需要先定义一个路径，然后再对其进行描边或填充，也可以描边加填充这样图形才能显示出来。

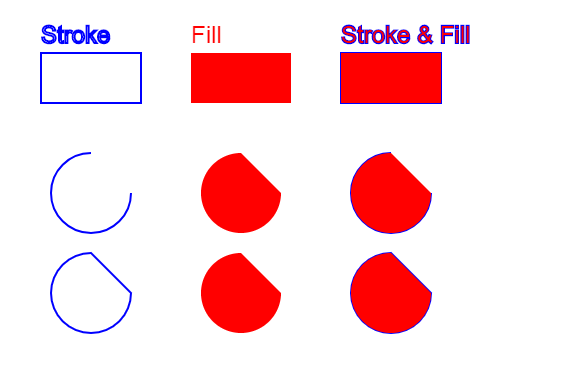

Canvas中的三种绘制方式：

绘制一条线段

Canvas绘图环境中，线段也是基于路径绘制的，称为线性路径，创建线性路径的方法：moveTO()与lineTo()，在创建路径之后调用stroke()方法，才能在Canvas中画出线段出来。

这就是前面我们所说的基于路径的绘制方法，必须对其进行描边或者填充；

通常两点连一线因此绘制线段非常简单，通过moveTO()指定线的起点，通过lineTo()移动到另一个点。

function drawLine(){
    cxt.moveTo(50, 50);
    cxt.lineTo(100, 100);
}

然而这样我们在画布中是看不见线段的，前面我们说到基于路径的绘制方法，必须要描边或者填充。所以要想看到结果，我们必须还要使用stroke()方法。

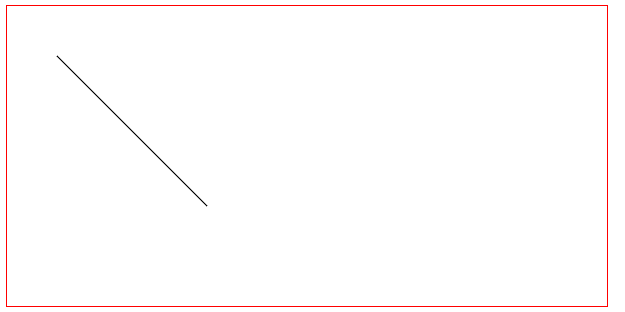

因此我们把方法修改成下面这样就会绘制出一条线段

function drawLine(){
    cxt.moveTo(50, 50);
    cxt.lineTo(200, 200);
    cxt.stroke();
}

我们只使用lineTo()也是能在画布中绘制出线段的，我们把上面的代码改成如下面所示，效果也是一样的

function drawLine(){
    cxt.lineTo(50, 50);
    cxt.lineTo(200, 200);
    cxt.stroke();
}

总结下moveTo()与lineTo()的用法

moveTo(x,y): 将笔触移动到指定的坐标x以及y上，向当前路径中增加一条子路径，该方法不会清除当前路径中的任何子路径。
lineTo(x,y): 绘制一条从当前位置到指定x以及y位置的直线，如果当前路径中没有子路径，那么这个方法的行为与moveTo()一样。如果当前路径中存在子路径，此方法会将你所指定的这个点加入子路径中。

改变线段的样式

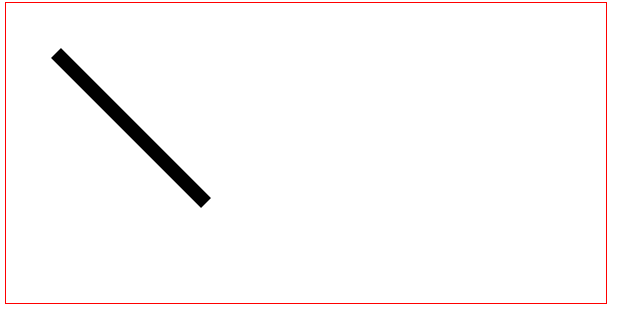

改变线段的宽度

function= 14;
    cxt.lineTo(50, 50);
    cxt.lineTo(200, 200);
    cxt.stroke();
}

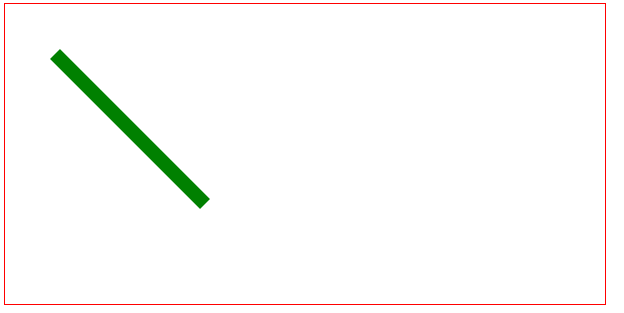

改变线段的颜色

function drawLine(){
    cxt.lineWidth = 14;
    cxt.strokeStyle = 'green';
    cxt.lineTo(50, 50);
    cxt.lineTo(200, 200);
    cxt.stroke();
}

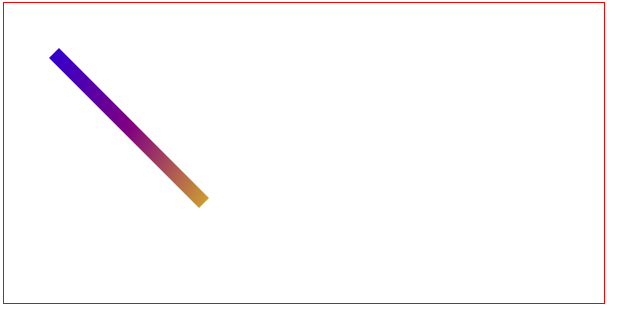

我们还可以利用CanvasGradient对象或者CanvasPattern对象给线段添加渐变色或图案

function drawLine(){
    cxt.lineWidth = 14;
    var gradient = cxt.createLinearGradient(0, 0, canvas.width/2, canvas.height/2);
    gradient.addColorStop(0, 'blue');
    gradient.addColorStop(0.5, 'purple');
    gradient.addColorStop(1, 'yellow');
    cxt.strokeStyle = gradient;
    cxt.lineTo(50, 50);
    cxt.lineTo(200, 200);
    cxt.stroke();
}

beginPath()与closePath()

从上面canvas中的三种绘制方式中我们可以看出，第二行的弧形路径是开放路径，最后一行的弧形是封闭路径。那么封闭的路径是怎么实现的呢？

下面我们来看看canvas中路径绘制中两个比较重要的方法

beginPath(): 清除当前所有子路径，以此来重置当前路径，重新规划一条路径。
closePath(): 用于封闭某段开放路径。不是必需的，如果图形是已经闭合了的，即当前点为开始点，该函数什么也不做。

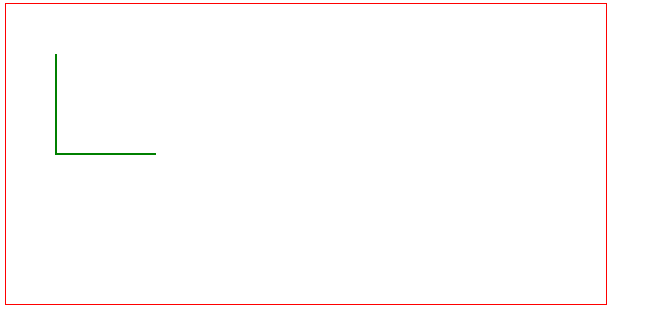

先绘制出一条折线

function drawLine(){
    cxt.strokeStyle = 'green';
    cxt.lineWidth = 2;
    cxt.moveTo(50, 50);
    cxt.lineTo(50, 150);
    cxt.lineTo(150, 150);
    cxt.stroke();
}

修改上面例子中的代码在代码中添加beginPath()与closePath()方法

function drawLine(){
    //描边三角形
    cxt.strokeStyle = 'green';
    cxt.lineWidth = 2;
    cxt.beginPath();
    cxt.moveTo(50, 50);
    cxt.lineTo(50, 150);
    cxt.stroke();
    cxt.beginPath();
    cxt.lineTo(150, 150);
    cxt.lineTo(150, 250);
    cxt.stroke();
　　cxt.closePath();
}

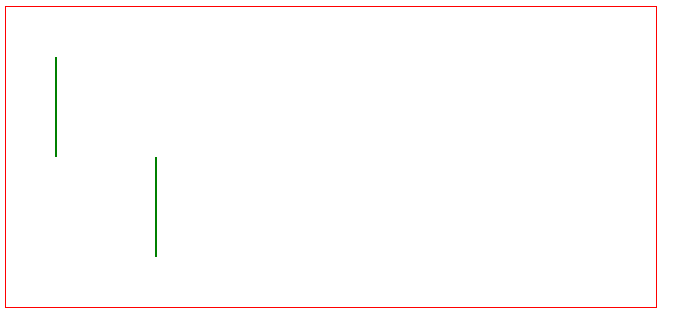

可以看出我们在画布中绘制了两条路径

注意：调用beginPath()之后，或者canvas刚建的时候，第一条路径构造命令通常被视为是moveTo（）。所以我们在绘制图形的时候一定要先使用beginPath()。

我们继续修改我们的代码

function drawLine(){
    //描边三角形
    cxt.strokeStyle = 'green';
    cxt.lineWidth = 2;
    cxt.beginPath();
    cxt.moveTo(50, 50);
    cxt.lineTo(50, 150);
    cxt.lineTo(150, 150);
    cxt.closePath();
    cxt.stroke();
    //折线
    cxt.translate(150, 0);
    cxt.strokeStyle = 'red';
    cxt.lineWidth = 2;
    cxt.beginPath();
    cxt.moveTo(50, 50);
    cxt.lineTo(50, 150);
    cxt.lineTo(150, 150);
    cxt.stroke();
    cxt.closePath();
    //绿色填充三角形
    cxt.translate(150, 0);
    cxt.fillStyle = 'green';
    cxt.lineWidth = 2;
    cxt.beginPath();
    cxt.moveTo(50, 50);
    cxt.lineTo(50, 150);
    cxt.lineTo(150, 150);
    cxt.fill();
    cxt.closePath();
    //红色填充三角形
    cxt.translate(150, 0);
    cxt.fillStyle = 'red';
    cxt.lineWidth = 2;
    cxt.beginPath();
    cxt.moveTo(50, 50);
    cxt.lineTo(50, 150);
    cxt.lineTo(150, 150);
    cxt.closePath();
    cxt.fill();
}

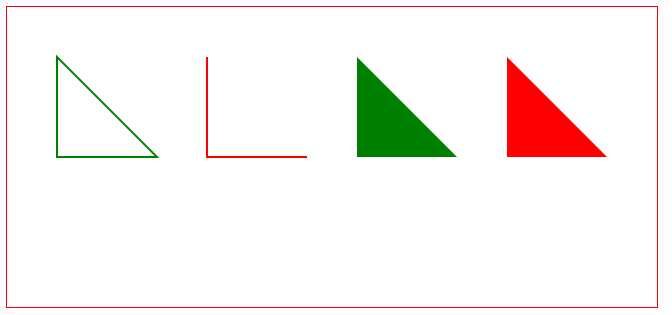

从上面的例子我们可以看出closePath()的位置不同，也会影响我们的图形

注意：当你调用fill()函数时，所有没有闭合的形状都会自动闭合，所以此时closePath()函数不是必须的。

但是调用stroke()：如果你在stroke()方法之前只用closePath()会形成闭合路径，如果在stroke()方法之后调用closePath()方法，此时图形已经绘制完成，当前的绘制路径已经关闭，所以closePath()方法不起作用。

线段与像素边界

先来看一个例子

function drawLine(){
    //描边三角形
    cxt.lineWidth = 1;
    cxt.beginPath();
    cxt.moveTo(50, 50);
    cxt.lineTo(450, 50);
    cxt.stroke();
    cxt.beginPath();
    cxt.moveTo(50.5, 150.5);
    cxt.lineTo(450.5, 150.5);
    cxt.stroke();
}

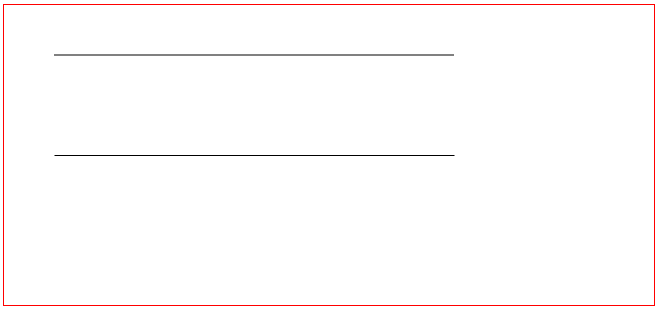

从图中我们可以看出，我们将两条线段的lineWidth都是设置为1像素，但是上面的线段画出的却是两像素。

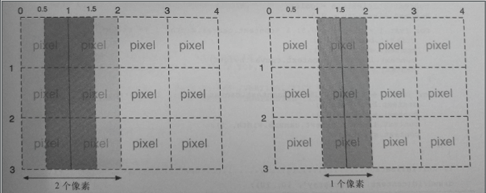

如果你在某2个像素的边界处绘制一条1像素宽的线段，那么该线段实际会占据2个像素的宽度；

因为当你在像素边界处绘制一条1像素宽度的垂直线段时，canvas的绘图环境对象会试着将半个像素画在边界中线的右边，将另外半个像素画在边界中线的左边。

然而，在一个整像素的范围内绘制半个像素宽的线段是不可能的，所以在左右两个方向上的半个像素都被扩展为1个像素。

另外一方面，绘制在两个像素之间，这样的话，中线左右两端的那半个像素就不会延伸，它们结合起来恰好占据1个像素的宽度。所以说，如果要绘制一条真正1像素宽度的线段，你必须将该线段绘制在某两个像素之间

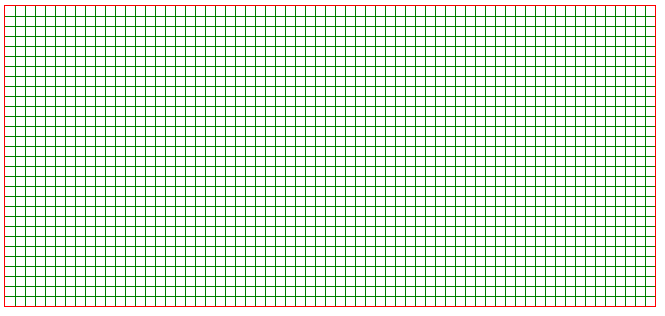

网格的绘制

既然我们已经明白了如何绘制真正的1像素的线段，那我们就开始绘制网格

function drawLine(stepx, stepy){
    cxt.lineWidth = 0.5;
    cxt.strokeStyle = 'green';
    //绘制竖线
    for(var i= stepx + 0.5; i< cxt.canvas.width; i+= stepx){
        cxt.beginPath();
        cxt.moveTo(i, 0);
        cxt.lineTo(i, cxt.canvas.height);
        cxt.stroke();
    }
    //绘制横线
    for(var i= stepy + 0.5; i< cxt.canvas.height; i+= stepy){
        cxt.beginPath();
        cxt.moveTo(0, i);
        cxt.lineTo(cxt.canvas.width, i);
        cxt.stroke();
    }
}
drawLine(10, 10);
