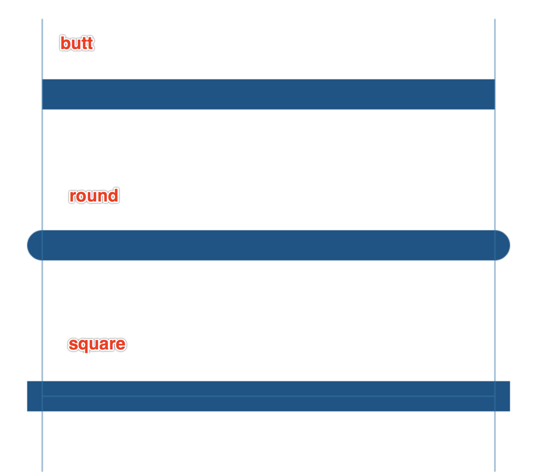

一、线条的帽子lineCap
取值：butt(默认值),round圆头,square方头
var canvas=document.getElementById("canvas");
canvas.width=800;
canvas.height=800;
var context=canvas.getContext("2d");
context.lineWidth=40;
context.strokeStyle="#005588";
//三个beginpath()画了3条平行线
context.beginPath();
context.moveTo(100,200);
context.lineTo(700,200);
context.lineCap="butt";
context.stroke();
context.beginPath();
context.moveTo(100,400);
context.lineTo(700,400);
context.lineCap="round";
context.stroke();
context.beginPath();
context.moveTo(100,600);
context.lineTo(700,600);
context.lineCap="square";
context.stroke();
//baseline
context.lineWidth=1;
context.strokeStyle="#27a";
context.moveTo(100,100);
context.lineTo(100,700);
context.moveTo(700,100);
context.lineTo(700,700);
context.stroke();
round做动画的时候需要圆角可以直接画，lineCap的效果只能用于线段的开始处和结尾处，不能用于连接处。

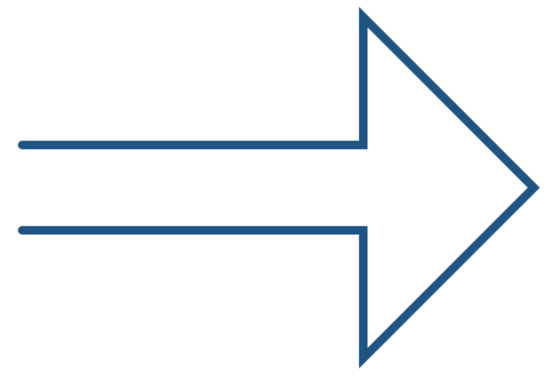

lineCap="square"可以用来在线段闭合时候完全闭合，但是还是推荐使用clothPath()闭合。
var canvas=document.getElementById("canvas");
canvas.width=800;
canvas.height=800;
var context=canvas.getContext("2d");
context.beginPath();
context.moveTo(100, 350);
context.lineTo(500,350);
context.lineTo(500,200);
context.lineTo(700,400);
context.lineTo(500,600);
context.lineTo(500,450);
context.lineTo(100,450);
context.lineTo(100,350);
// context.closePath(); //推荐
context.lineWidth=10;
context.lineCap="square"; //不推荐
context.fillStyle="yellow";
context.strokeStyle="#058"
context.fill();
context.stroke();
二、画一个五角星，说明线条其它状态属性

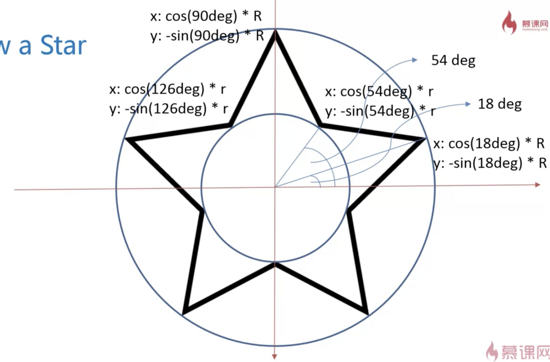

圆上的五个角平分360°，每个角72°，90°-72°=18°
小圆上的角平分72°，18°+36°=54°
角度转弧度——弧度=角度*π/180 即（18+i*72）*Math.PI/180
var canvas=document.getElementById("canvas");
canvas.width=800;
canvas.height=800;
var context=canvas.getContext("2d");
context.beginPath();
//角度转弧度：除以180*PI
for(var i=0;i<5;i++){
context.lineTo(Math.cos((18+i*72)/180*Math.PI)*300+400,
-Math.sin((18+i*72)/180*Math.PI)*300+400);
context.lineTo(Math.cos((54+i*72)/180*Math.PI)*150+400,
-Math.sin((54+i*72)/180*Math.PI)*150+400);
}
context.closePath();
context.lineWidth=10;
context.stroke();

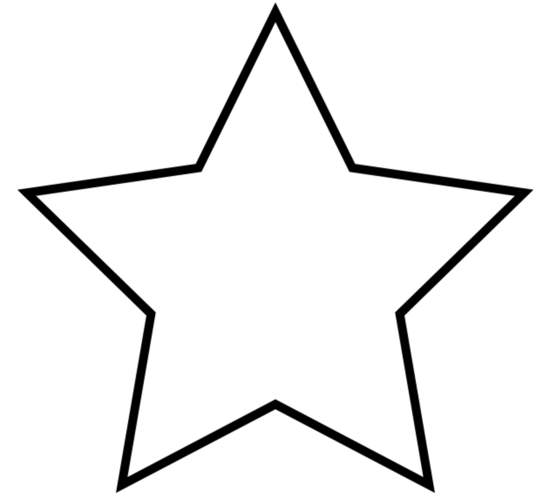

封装成函数：
window.onload=function(){
var canvas=document.getElementById("canvas");
canvas.width=800;
canvas.height=800;
var context=canvas.getContext("2d");
context.lineWidth=10;
drawStar(context,150,300,400,400)
}
function drawStar(ctx,r,R,x,y,){
ctx.beginPath();
//角度转弧度：除以180*PI
for(var i=0;i<5;i++){
ctx.lineTo(Math.cos((18+i*72)/180*Math.PI)*R+x,
-Math.sin((18+i*72)/180*Math.PI)*R+y);
ctx.lineTo(Math.cos((54+i*72)/180*Math.PI)*r+x,
-Math.sin((54+i*72)/180*Math.PI)*r+y);
}
ctx.closePath();
ctx.stroke();
}

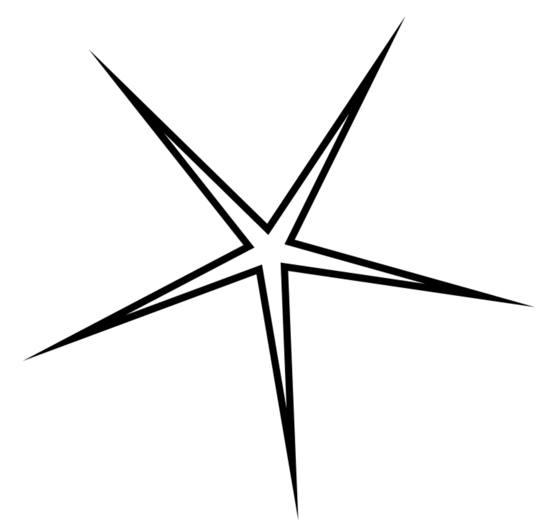

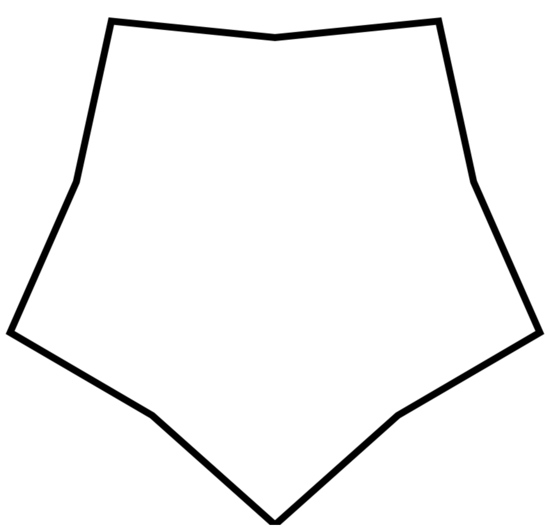

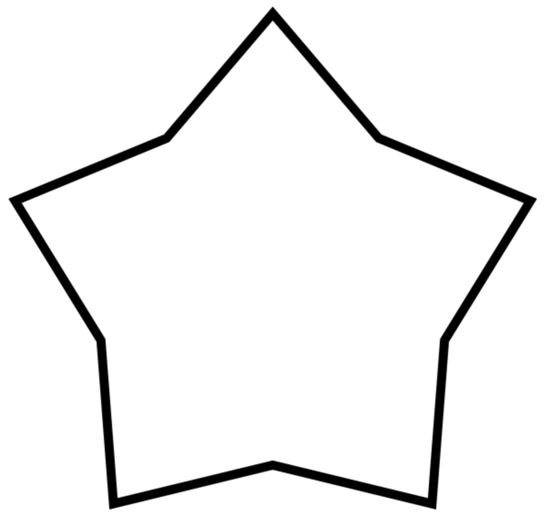

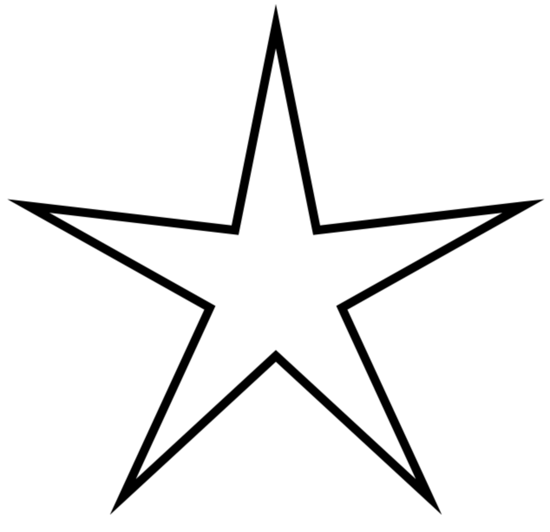

分别修改小r=80,200，400得到下面图形
增加一个顺时针旋转的参数：rot
window.onload=function(){
var canvas=document.getElementById("canvas");
canvas.width=800;
canvas.height=800;
var context=canvas.getContext("2d");
context.lineWidth=10;
drawStar(context,150,300,400,400,30);
}
//rot顺时针旋转的角度
function drawStar(ctx,r,R,x,y,rot){
ctx.beginPath();
//角度转弧度：除以180*PI
for(var i=0;i<5;i++){
ctx.lineTo(Math.cos((18+i*72-rot)/180*Math.PI)*R+x,
-Math.sin((18+i*72-rot)/180*Math.PI)*R+y);
ctx.lineTo(Math.cos((54+i*72-rot)/180*Math.PI)*r+x,
-Math.sin((54+i*72-rot)/180*Math.PI)*r+y);
}
ctx.closePath();
ctx.stroke();
}

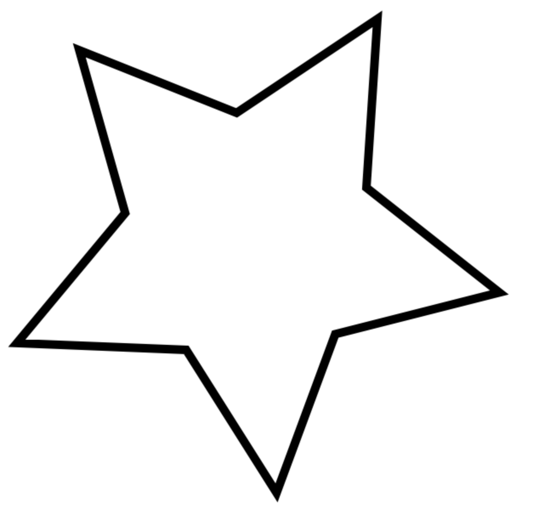

旋转30度的效果如下：
三、线条的连接lineJoin和miterLimit
1、lineJoin取值

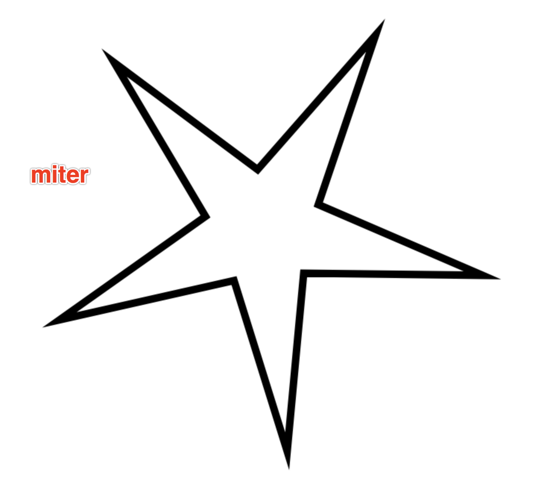

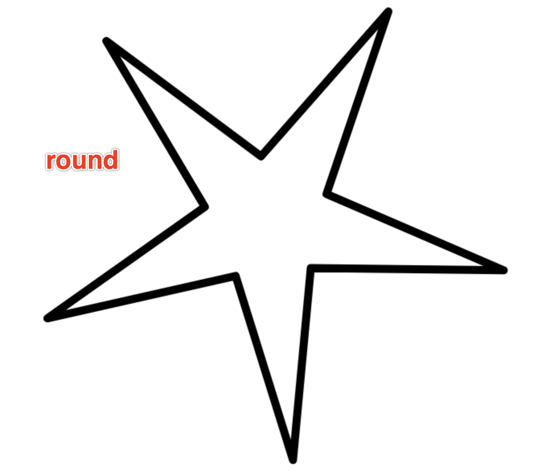

miter(default)永远呈现一个尖角,bevel斜接,round圆角

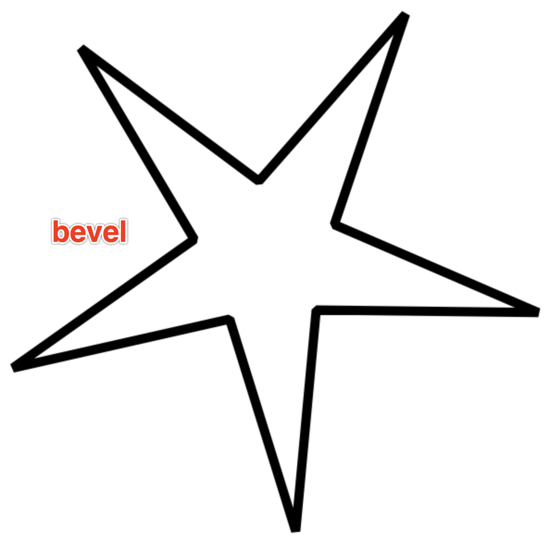

bevel像彩带折下来的效果。
2、miter相关miterLimit的属性

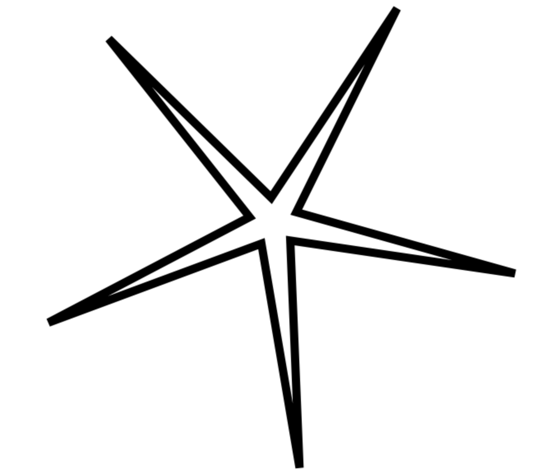

设置小r为30，lineJoin为miter，效果如下：角没有延伸成尖角，而是采取bevel的方式来显示。
context.lineJoin="miter"; drawStar(context,30,300,400,400,30);
为什么？
因为context.miterLimit=10默认值是10，
miterlimit只有当lineJoin为miter时才会有效。

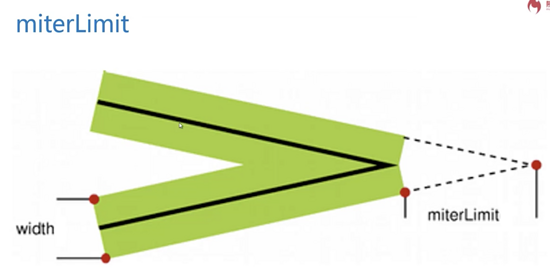

miterLimit指的是，当使用miter作为线条和线条相接的方式时，所 产生的内角和外角的距离的最大值 。
默认值是10就代表最大值是10px，一旦超过来10px就会使用bevel的方式显示。
上面把内圆半径r设置为30时，形成的尖角非常尖，内角和外角的距离超过来miterLimit的10，
现在把miterlimit改大点，改成20，效果如下：
context.lineJoin="miter"; context.miterLimit=20; drawStar(context,30,300,400,400,30);
注意：miterLimit并不是从白色尖尖到黑色尖尖的距离，这个距离远远大于20px。
当产生miterLimit时一定是线条有宽度的，有宽度的线条中间的线的尖角与外边尖角直接的距离。
canvas给出一个miterLimit的经验值10。只有在极其特别的情况下，需要表现非常尖锐的角的时候才需要修改miterLimit。
