绘制标准圆弧
在开始之前，我们优化一下我们的作图环境。灵感来自于上节课的纹理，如果不喜欢这个背景，我在images目录下还提供了其他的背景图，供大家选择。另外把所有的样式表都写在了<head>下。
JavaScript Code复制内容到剪贴板
- <!DOCTYPE html>
- <html lang="zh">
- <head>
- <meta charset="UTF-8">
- <title>新的画布</title>
- <style>
- body { background: url("./images/bg3.jpg") repeat; }
- #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
- </style>
- </head>
- <body>
- <div id="canvas-warp">
- <canvas id="canvas">
- 你的浏览器居然不支持Canvas？！赶快换一个吧！！
- </canvas>
- </div>
-
- <script>
- window.onload = function(){
- var canvas = document.getElementById("canvas");
- canvas.width = 800;
- canvas.height = 600;
- var context = canvas.getContext("2d");
- context.fillStyle = "#FFF";
- context.fillRect(0,0,800,600);
-
- }
- </script>
- </body>
- </html>

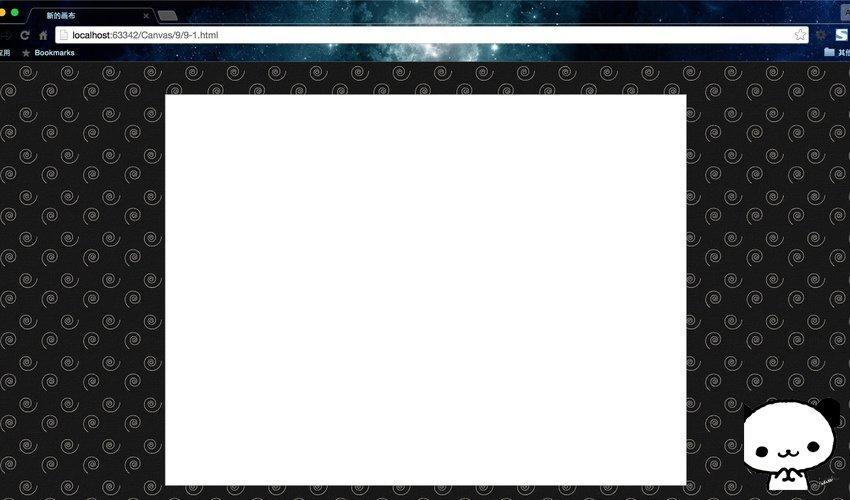

运行结果：
之所以要绘制一个空白的矩形填满画布，是因为我们之前说过，canvas是透明的，如果不设置背景色，那么它就会被我设置的<body>纹理所覆盖，想要使其拥有背景色（白色），只有绘制矩形覆盖canvas这一个方法。
怎么样，是不是非常的酷？
使用arc()绘制圆弧
arc()的使用方法如下：
JavaScript Code复制内容到剪贴板
- context.arc(x,y,radius,startAngle,endAngle,anticlockwise)

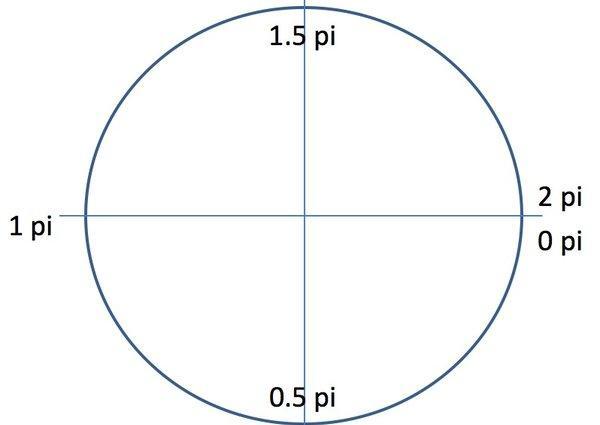

前面三个参数，分别是圆心坐标与圆半径。startAngle、endAngle使用的是弧度值，不是角度值。弧度的规定是绝对的，如下图。
anticlockwise表示绘制的方法，是顺时针还是逆时针绘制。它传入布尔值，true表示逆时针绘制，false表示顺时针绘制，缺省值为false。
弧度的规定是绝对的，什么意思呢？就是指你要绘制什么样的圆弧，弧度直接按上面的那个标准填就行了。
比如你绘制 0.5pi ~ 1pi 的圆弧，如果顺时针画，就只是左下角那1/4个圆弧；如果逆时针画，就是与之互补的右上角的3/4圆弧。此处自己尝试，不再举例。
使用切点绘制圆弧
arcTo()介绍:
arcTo()方法接收5个参数，分别是两个切点的坐标和圆弧半径。这个方法是依据切线画弧线，即由两个切线确定一条弧线。
具体如下。
JavaScript Code复制内容到剪贴板
- arcTo(x1,y1,x2,y2,radius)
这个函数以给定的半径绘制一条弧线，圆弧的起点与当前路径的位置到(x1, y1)点的直线相切，圆弧的终点与(x1, y1)点到(x2, y2)的直线相切。因此其通常配合moveTo()或lineTo()使用。其能力是可以被更为简单的arc()替代的，其复杂就复杂在绘制方法上使用了切点。
使用切点绘制弧线:
下面的案例我把切线也绘制出来了，看的更清楚一些。
JavaScript Code复制内容到剪贴板
- <!DOCTYPE html>
- <html lang="zh">
- <head>
- <meta charset="UTF-8">
- <title>绘制弧线</title>
- <style>
- body { background: url("./images/bg3.jpg") repeat; }
- #canvas { border: 1px solid #aaaaaa; display: block; margin: 50px auto; }
- </style>
- </head>
- <body>
- <div id="canvas-warp">
- <canvas id="canvas">
- 你的浏览器居然不支持Canvas？！赶快换一个吧！！
- </canvas>
- </div>
-
- <script>
- window.onload = function(){
- var canvas = document.getElementById("canvas");
- canvas.width = 800;
- canvas.height = 600;
- var context = canvas.getContext("2d");
- context.fillStyle = "#FFF";
- context.fillRect(0,0,800,600);
-
- drawArcTo(context, 200, 200, 600, 200, 600, 400, 100);
- };
-
- function drawArcTo(cxt, x0, y0, x1, y1, x2, y2, r){
- cxt.beginPath();
- cxt.moveTo(x0, y0);
- cxt.arcTo(x1, y1, x2, y2, r);
-
- cxt.lineWidth = 6;
- cxt.strokeStyle = "red";
- cxt.stroke();
-
- cxt.beginPath();
- cxt.moveTo(x0, y0);
- cxt.lineTo(x1, y1);
- cxt.lineTo(x2, y2);
-
- cxt.lineWidth = 1;
- cxt.strokeStyle = "#0088AA";
- cxt.stroke();
-
- }
- </script>
- </body>
- </html>

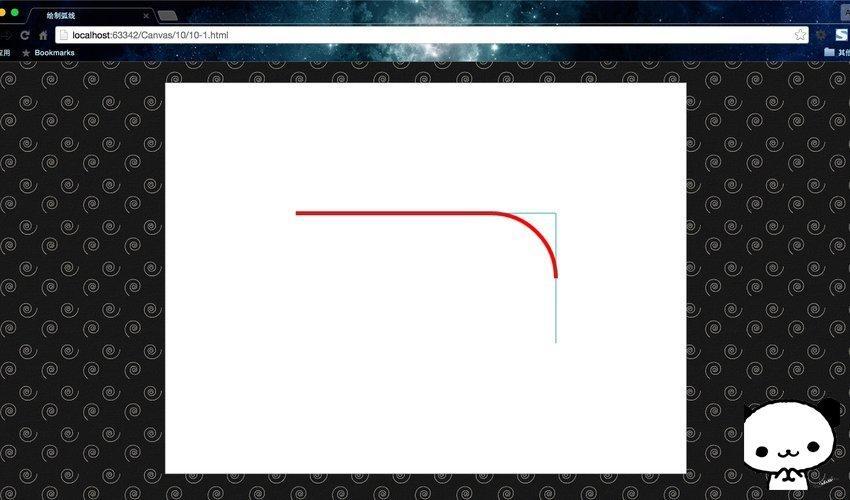

运行结果：

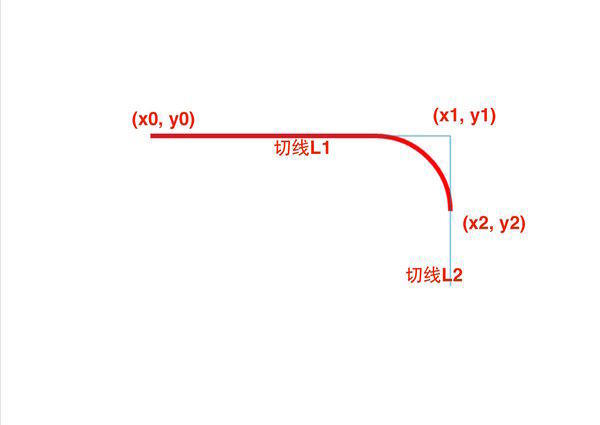

这个案例也很好说明了arcTo()的各个关键点的作用。为了更清楚的解释，我再标注一个分析图。
这里注意一下，arcTo()绘制的起点是(x0, y0)，但(x0, y0)不一定是圆弧的切点。真正的arcTo()函数只传入(x1, y1)和(x2, y2)。其中(x1, y1)称为控制点，(x2, y2)是圆弧终点的切点，它不一定在圆弧上。但(x0, y0)一定在圆弧上。
有一点点绕，下面我们改变drawArcTo()函数的参数来试验一下。

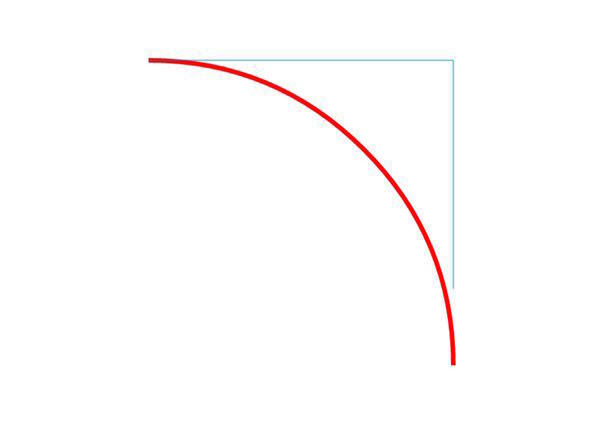

(x2, y2)不一定在弧线上：
JavaScript Code复制内容到剪贴板
- drawArcTo(context, 200, 100, 600, 100, 600, 400, 400);

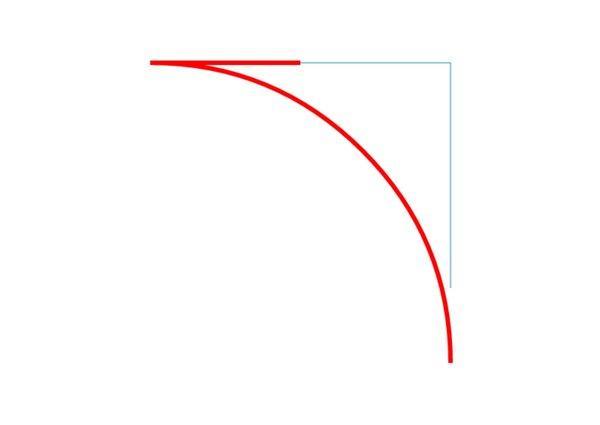

(x0, y0)一定在弧线上：
JavaScript Code复制内容到剪贴板
- drawArcTo(context, 400, 100, 600, 100, 600, 400, 400);
挺有意思的，它为了经过(x0, y0)直接将切点和(x0, y0)连接起来形成线段。好执着的弧线……
