本教程向大家介绍了利用FreeHand 制作机械制图里的棘轮过程，运用了很多FreeHand 技巧，非常不错，转发给脚本之家的朋友，希望大家喜欢！
1 .我们已经设置好了尺寸线的线型，下面我们就来画尺寸线。
画尺寸线时要注意的是：
一.圆的标注线要通过圆心；
二.箭头是在画完线以后才加上的，所以画线的时候要留出箭头的位置。

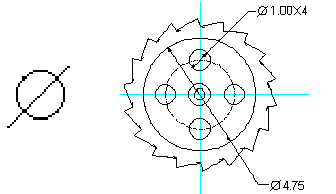

2. 在上步拉出的箭头线的基础上，再使用直线工具拉出尺寸引线 ， 然后在引线后面用文字工具输入尺寸数字。但直径符号在键盘上没有，怎么办呢？这还难得倒熟练使用Freehand的用户吗？像左下图那样画一个不就行了？
3.标注完了直径的尺寸 ， 下面我们还要标注每个棘齿所跨的角度。先拉出两条标注引线，使用直线工具从原点出发画一条直线，使之通过两个棘齿的交接点，重复操作再画出另一根标注引线。
上面的几个步骤所做的是给棘轮图加上尺寸标注。有一定机械制图基础知识的读者应该知道尺寸标注的种种规定，而没有这方面经历的读者也不用着急，只要按照每一步的讲述一步一步地做下来就行了。
圆的关键尺寸是它的直径大小，尺寸线应该通过圆的圆心。
读者应该注意的是：因为画直线的时候两端箭头的长度是不算入其内的，所以画线的时候应该留出一小段的距离给箭头。还有像直径符号之类不能直接敲入的符号，可以把它画出来。
4.这一步中我们要画出角度的尺寸线，角度的尺寸线是一段弧。我们可以从一个圆上截取 ， 如下图所示画一个大圆，然后使用Freehand工具箱中的刻刀工具在大圆与角度尺寸引线的交点处点击一下，将弧线切断。
5.上步中大圆已被切断，但还没有显现出效果，我们只要用鼠标选中大圆中不要的部分并把它拉开就可以了。然后再选中留下的一段弧，把它的线型改成两端具有箭头的形式即可。
6 最后在角度标注线的左侧标上20暗淖盅?痛蠊Ω娉闪恕Ｊ??0用文字工具输入 ， 表示度数的小圆角标只需画一个圆，把它缩小到适当的程度再移动到20的右上角就可以了。
7.在这个综合例子中，我们运用以前所学的多种Freehand工具画出了一个棘轮零件图，它的效果一点也不比用AutoCAD画的逊色吧。
本例的最后几步，所做的仍然是给棘轮零件图标上尺寸，1-3这几步骤中我们给出了棘轮图标上出了长度尺寸，现在我们还要给它标上角度尺寸，长度尺寸的尺寸线是直线，而角度尺寸的尺寸线是一段圆弧，直线可以直接画出来，但Freehand中没有直接画一定角度的圆弧的命令，所以我们得自己想办法解决。
其实，解决的方法也是很简单的，只要先画一个大圆，与角度尺寸的引出线相交即可交出角度尺寸线的一段弧线，然后用刻刀工具把这段弧线切下，再把剩余的弧线段删除即可。
以上就是FreeHand 制作机械制图里的棘轮过程，希望对大家有所帮助！谢谢大家阅读！
