2016年年末，时隔两年多的乐视盒子，终于带着它的全新系列产品—乐视盒子U4傲然回归，扁平黑色方盒的造型设计，100mm×100mm×10．8mm的机身尺寸，吸引了一众目光。很难说，它不是迄今为止市售最薄的盒子，无论是选料工艺还是结构设计，都为流行市场提供了新的参考。然而，孤傲背后，它又缘何如此轻薄？那么乐视盒子U4内部做工怎么样？乐视盒子U4怎么拆机？乐视盒子U4拆解难不难？下面脚本之家的小编带来乐视盒子U4拆机评测图解，一起来看看吧！

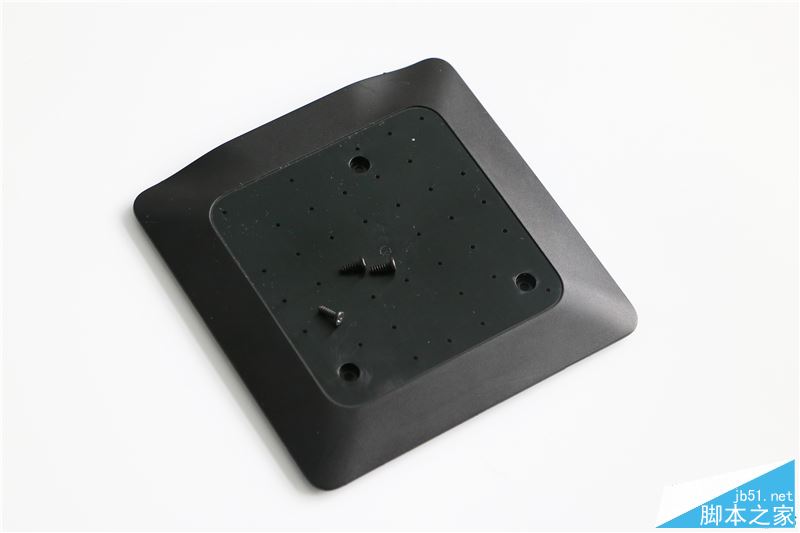

乐视盒子U4给人的第一印象应该是采用了无螺丝结构的卡扣设计，包括我自己开始也是这样认为的；然而在拆机的时候才发现，它采用了隐蔽式螺丝设计，外观结构通过底层软胶防滑脚垫里的3颗螺丝固定。所以拆机的首要步骤就是先将底层的软胶脚垫撕下来，最好佩戴点塑手套。

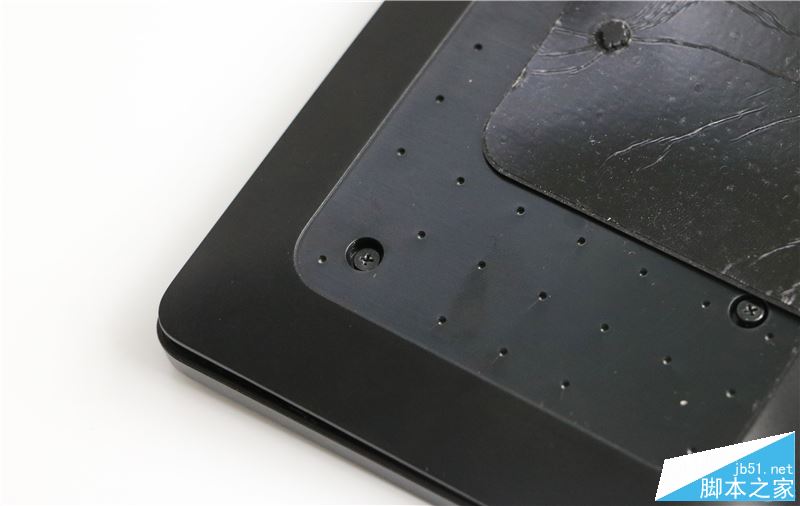

将固定盒身的3颗螺丝拧下。

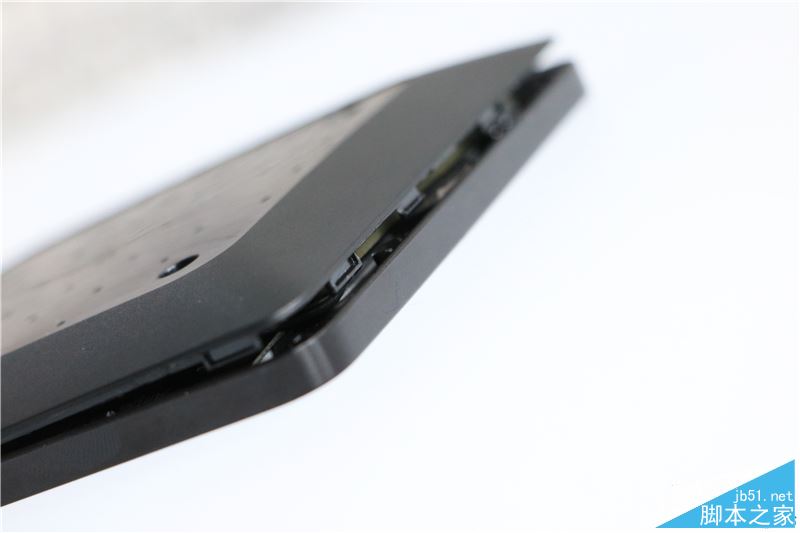

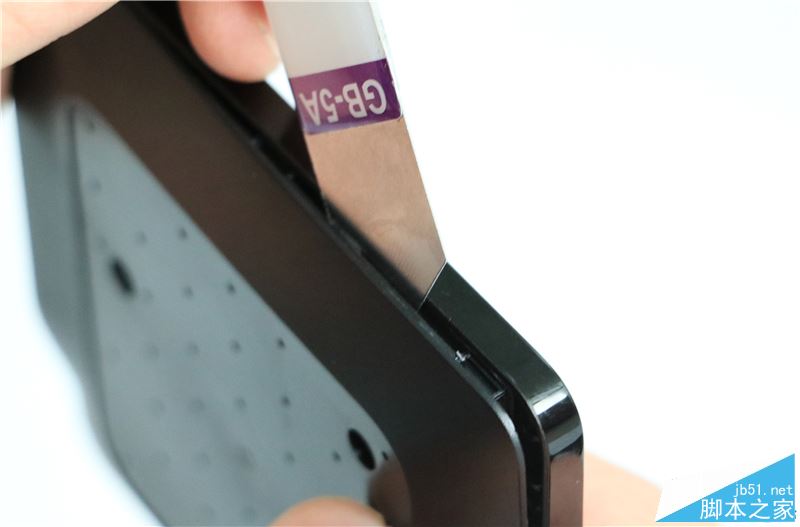

利用拨片轻轻将乐视盒子U4的机身卡扣分离。

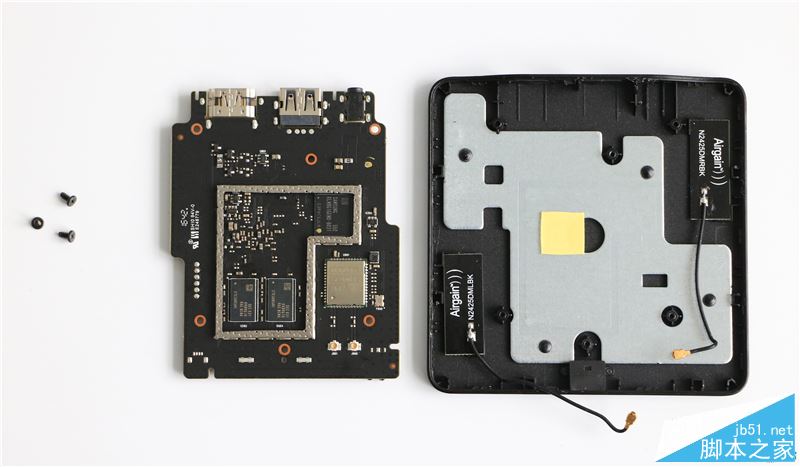

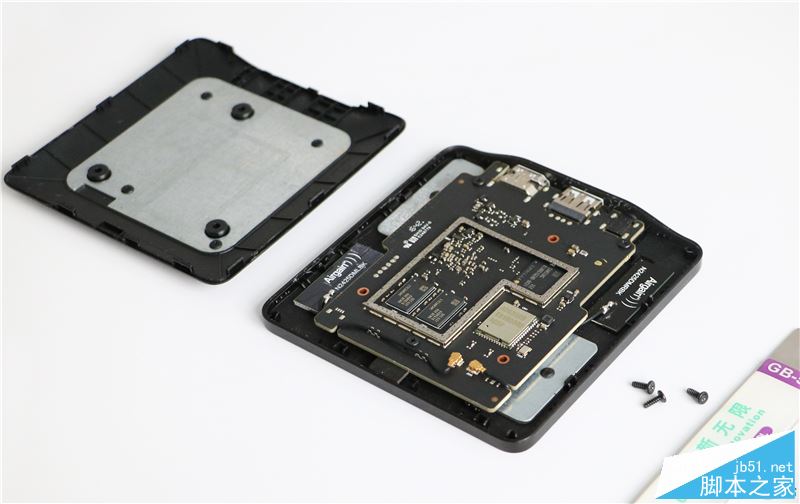

拆开之后，我们发现，乐视盒子U4的空间利用率非常高，几乎看不到有闲置的空间，整块PCB的大小也比同类小上不少。全黑PCB通过3颗螺丝固定在盒子的上层面板中。与主流许多盒子不太一样的地方是，乐视盒子U4并没有配备屏蔽罩，即使是正面的主控区也没有。

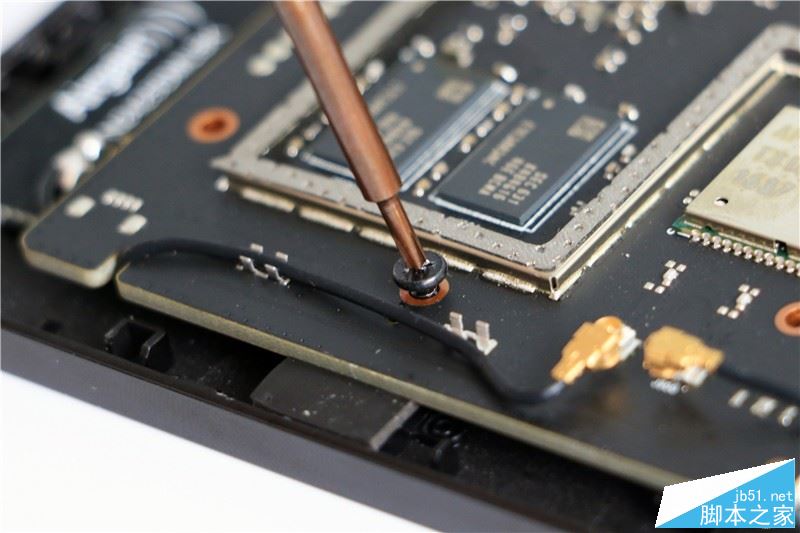

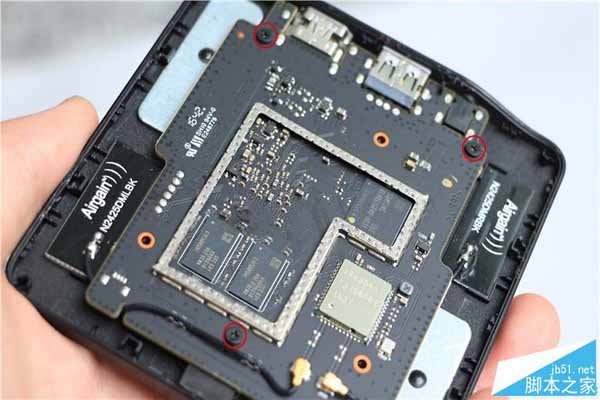

三角结构分布的固定螺丝。

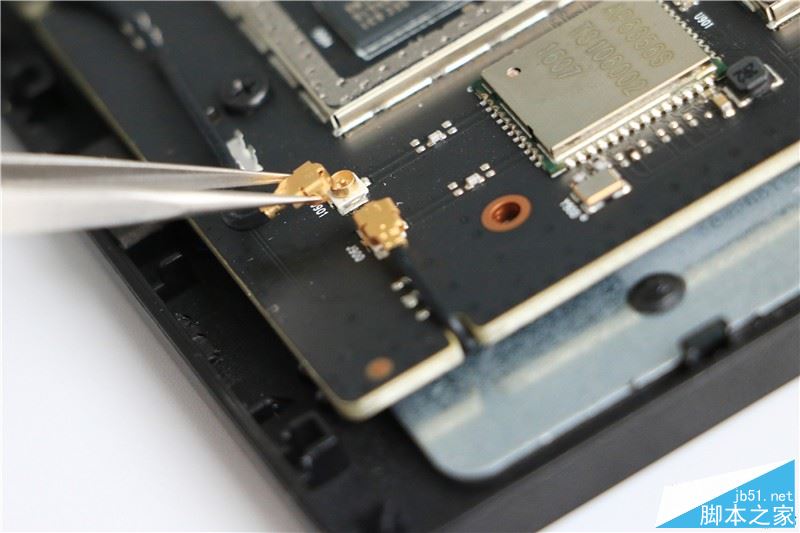

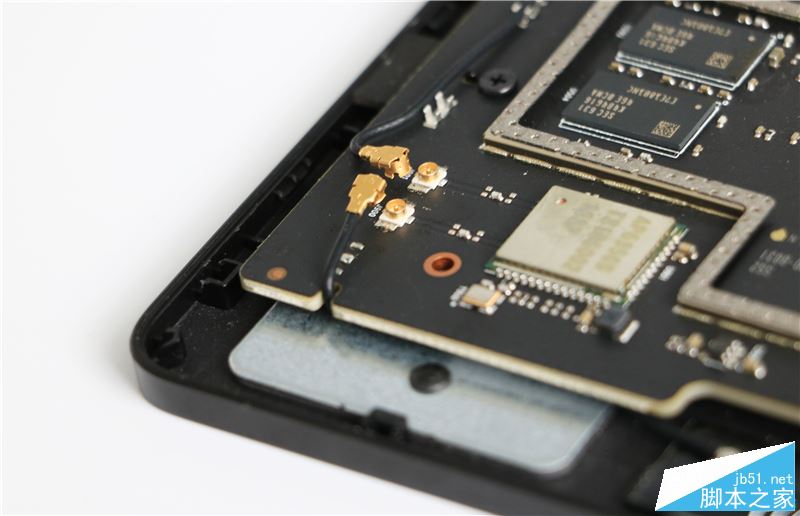

轻轻拨开两个WiFi天线的金属触点。

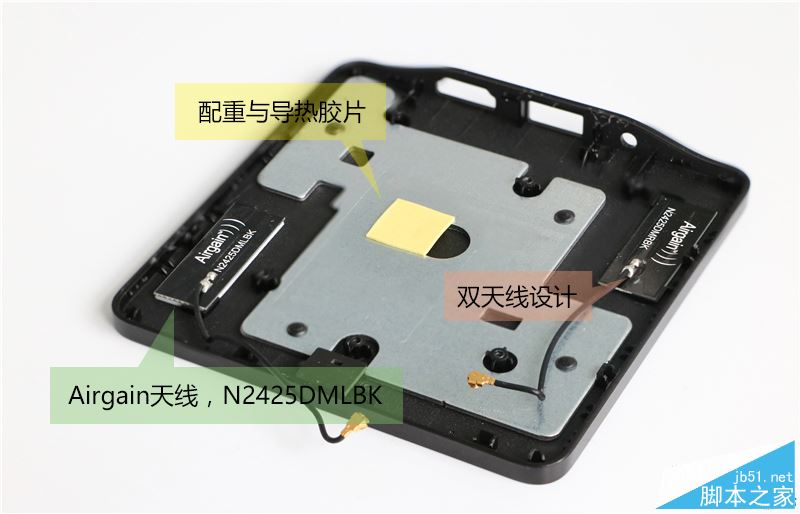

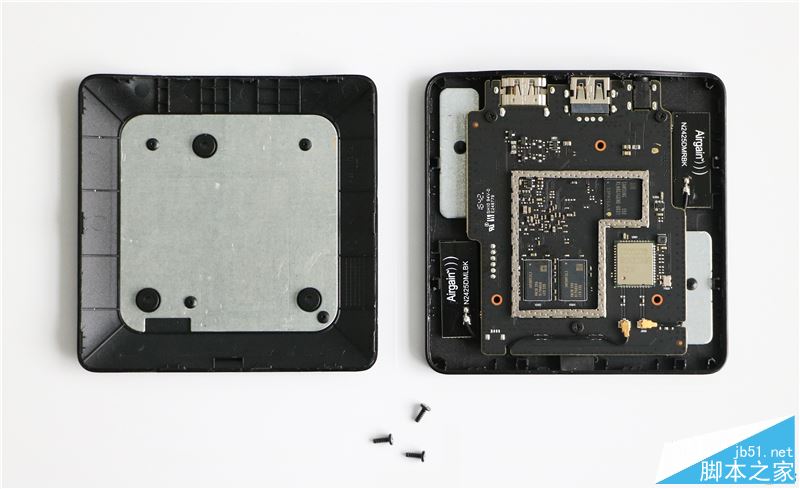

取下PCB之后，可以看到，上层面板上固定着一块很大面积的配重（在没有拆机之前，我有想当然的猜测它并没有配备配重金属）以及双WiFi天线 。
值得一说的是，由于乐视盒子U4没有配备网络端口，因此为了得到更强的信号接收传输能力，乐视盒子U4配备了2．4G／5G双频WiFi，并集成双天线设计，WiFi天线由美商Airgain公司提供。Airgain是一家成立了十余年的专业研发智能型天线大厂；公司前身为美国军事、宇宙工业提供昂贵的雷达系统及通讯设备所用的多触角智能天线，乐视盒子U4结合的Airgain双天线，不仅扩大了天线的增益，有效提高设备的可靠性；更加强讯号发送与接收能力，减少同步多径干扰。
金属配重的铺设面积很大，一方面通过提升面积，减小厚度来保证一定的分量感；另一方面，大面积的金属配重很好的缓解了盒身散热，热传导更加高效，在主控区域还配置了导热胶片贴。

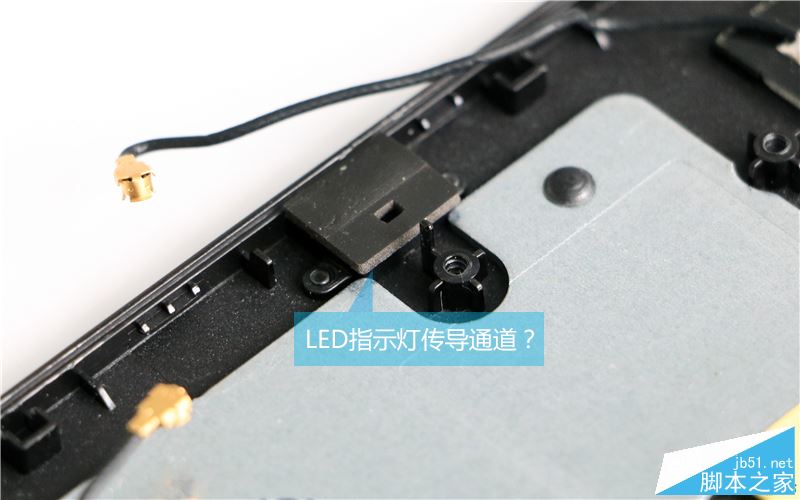

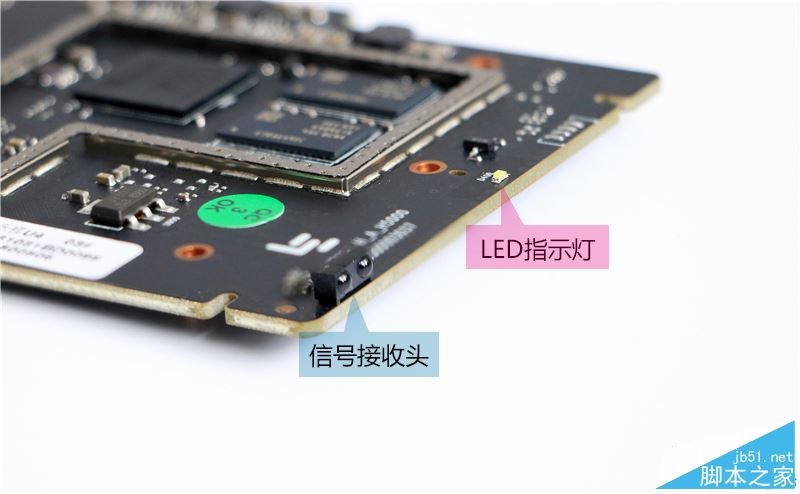

这里应该是对接PCB上LED指示灯的导光模块，用于灯光的传导。保证整个灯光传输不会发散，统一集中导光头中，光线更均匀。

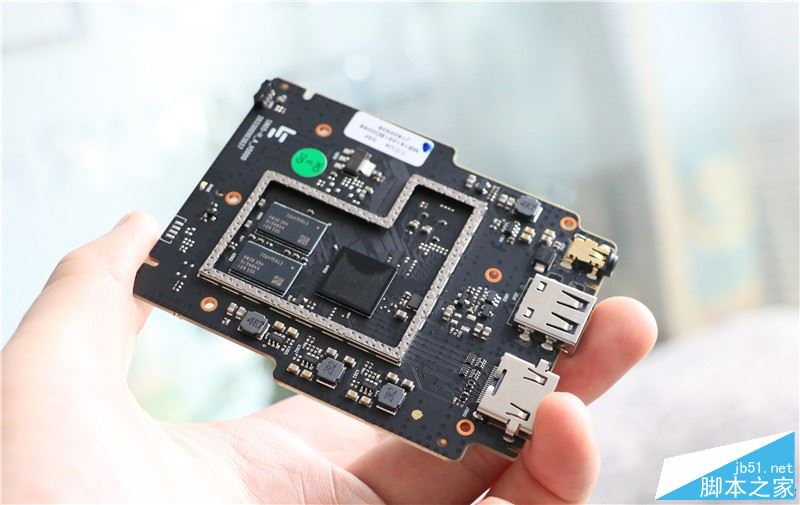

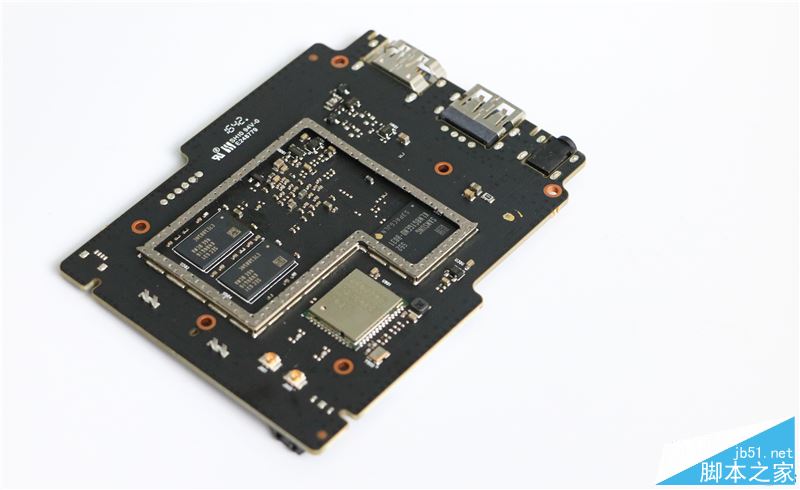

主板上元件排布规整细腻；全贴片工艺，全贴片电容，无手焊件，质量更稳定，寿命更持久。

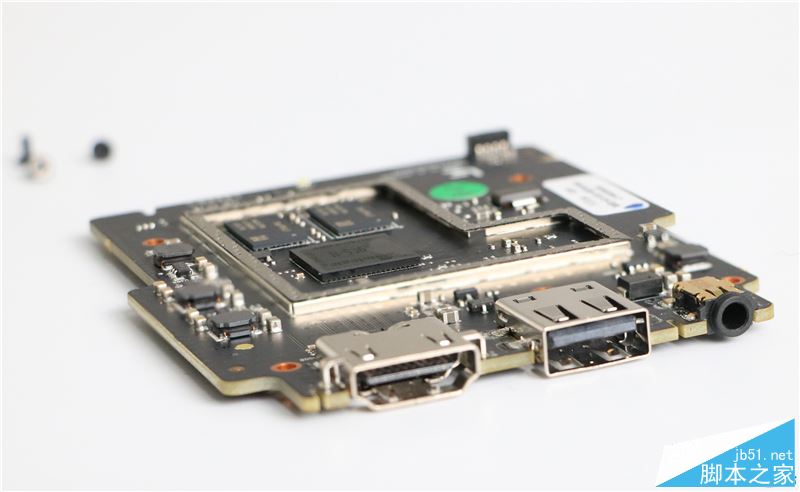

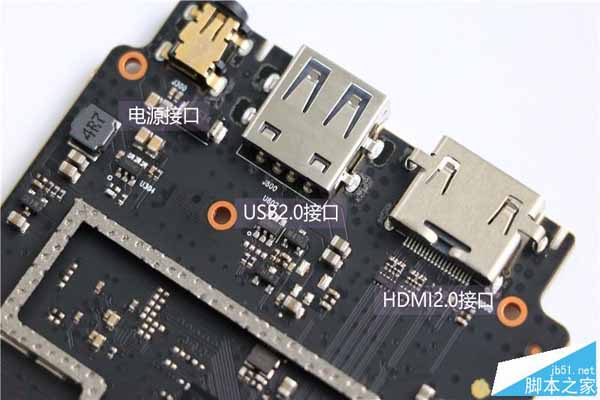

硬件接口方面，乐视仅配备了电源接口、USB2．0接口、HDMI2．0接口，虽然不多，但也还算够用；网络端口的缺失通过高增益双天线WiFi设计也能提供稳定强劲的信号传输。

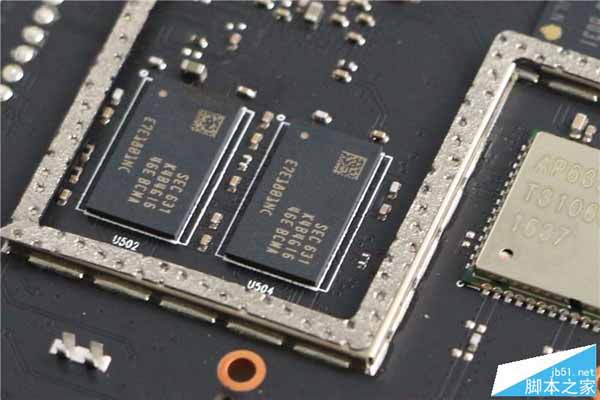

背面SEC RAM颗粒。

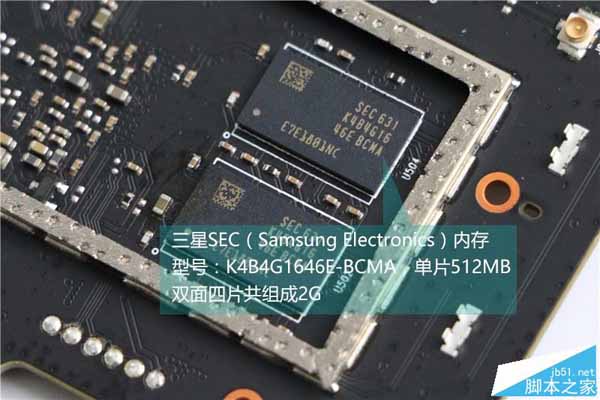

内存方面，乐视盒子U4集成了多个RAM颗粒，三星SEC提供，型号为K4B4G1646E－BCMA DDR3，单片512MB，双面四片共组成2G。

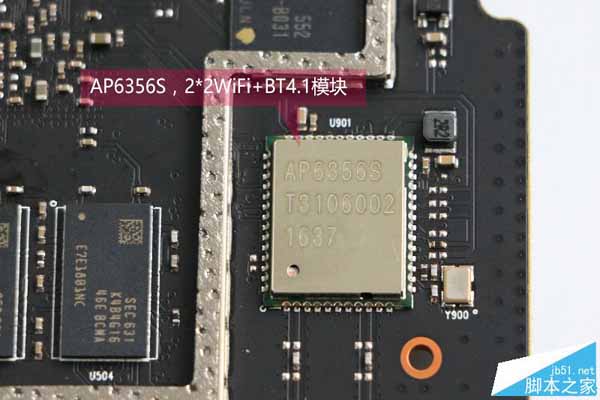

这里是WiFi／BT4．1模块，AP6356S，基于博通Broadcom BCM4356 芯片制作。

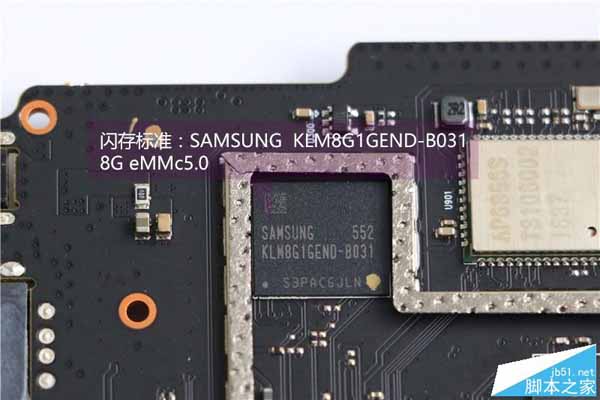

乐视盒子U4采用SAMSUNG KLM8G1GEND－B031颗粒，8G eMMc5．0标准。

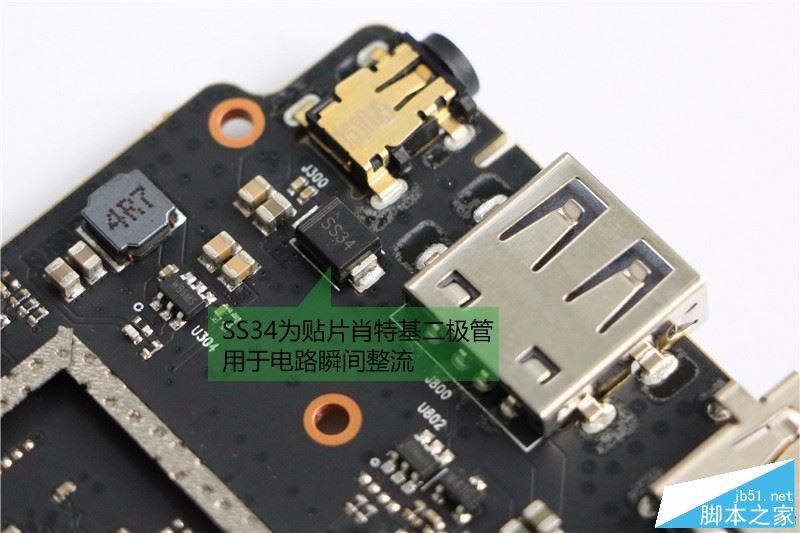

PCB上其他IC，电源接口附近的这个是贴片肖特基二极管，用于电路瞬间整流。

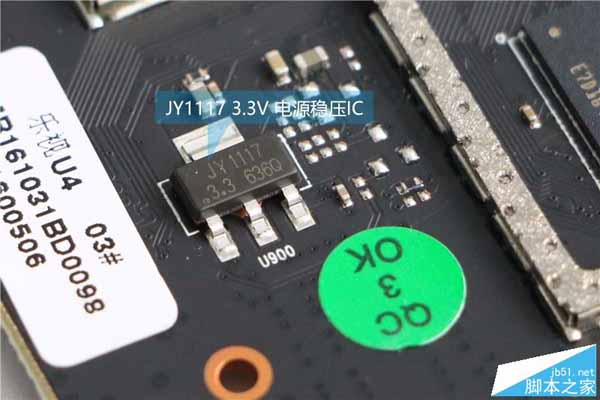

主控旁边的是一颗JY1117，3．3V 电源稳压IC。

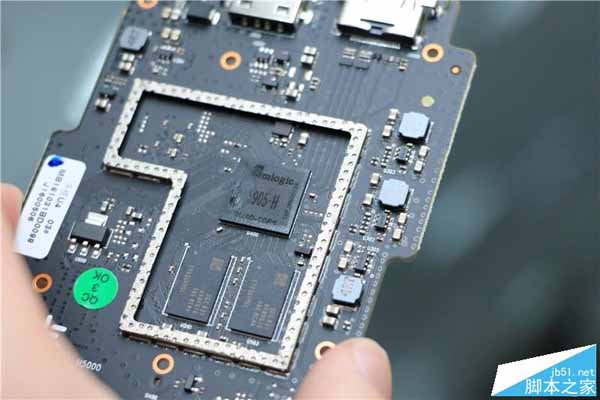

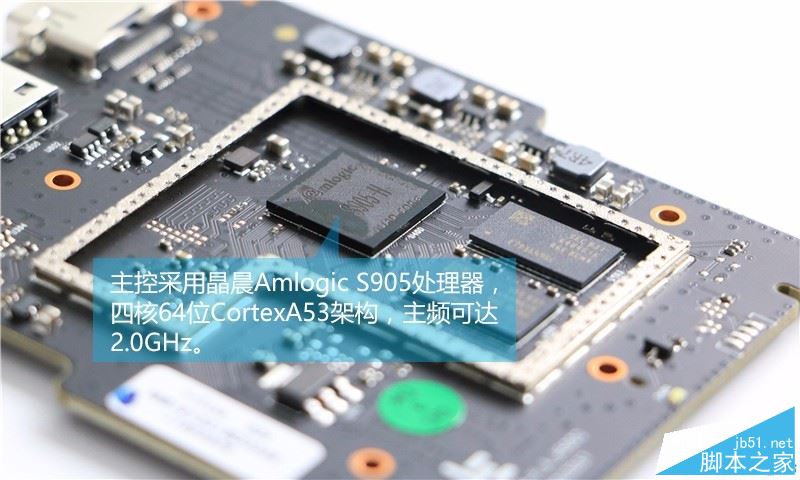

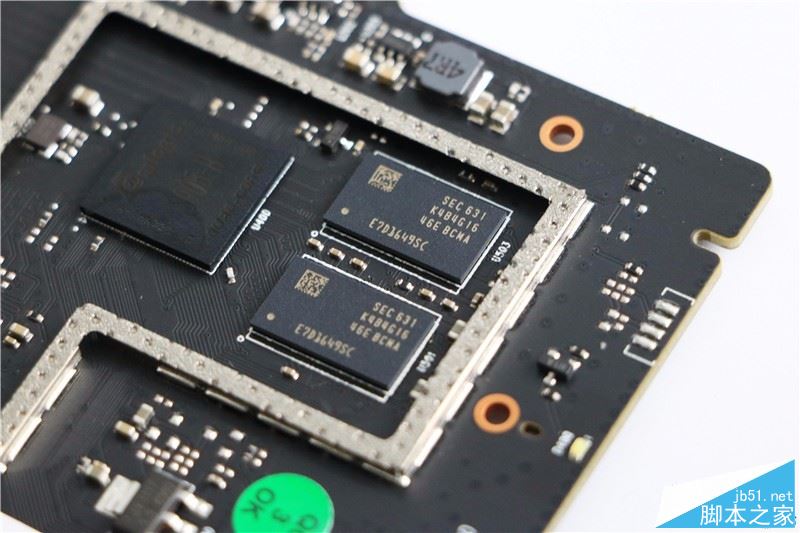

主控部分，乐视盒子U4采用的是来自于晶晨Amlogic的S905 CPU，4核 64位Cortex A53架构，主频可达2．0GHz；配合Mali－450 5核GPU；旁边为两颗SEC RAM颗粒。

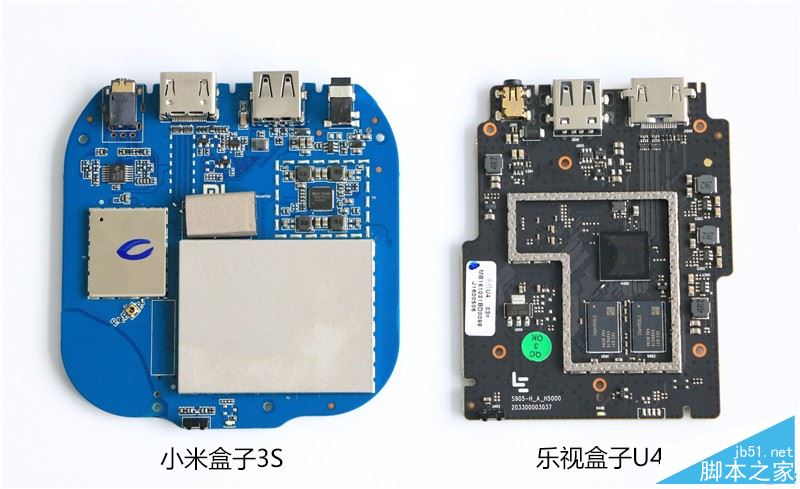

如果看过我先前的乐视、小米、天猫魔盒三者对比文章的小伙伴应该知道，乐视盒子U4与小米盒子3S在盒身大小方面保持着较高的相同度，小米盒子3S尺寸为101mm＊101mm＊19．5mm，乐视盒子U4尺寸为100mm＊100mm＊10．8mm。但是两者的内部PCB大小相差还是比较大的，这也是影响乐视盒子U4轻薄设计的一部分原因所在。
总结
事实上，我们在拆机之前，已经给乐视盒子U4预想了一定的设计方向，包括拆机之后，也大体与我想象的差不多。
乐视盒子U4 10．8mm机身厚度并非空穴来风，几乎零剩余的内部的空间利用，每一个结构设计都很有考量，高集成度的PCB，重新审视的配重以及接口配置。在实现基础功能安置的同时，做到了盒身最大化的轻薄。有些人可能会考虑到高集成度盒身预留空间少，热循坏释放缓慢，散热性能下降的问题。实际上，包括导热胶片、更大面积的配重等等，都在一定程度上缓和了这个问题的发生，虽然它的温控表现并能称得上是最佳，但是，依据我们的试用体验，它的表现还是在可接受范围。
如果轻薄结构将引领2017智能电视盒子设计方向，那么对于设计的考量还是很重要。除了温控性能问题，包括PCB的设计或稳固性都很关键。我在乐视盒子U4的测评文中也说过，乐视盒子U4的稳固性非常出色，在减小配重重量的同时，乐视通过底面大面积的软胶防滑脚垫铺设来增强固定强度，软胶材质无论在玻璃面还是在木质板上都有很强的粘性，甚至可以说相较于其他很多品类盒子表现更强。
最后对乐视盒子U4做个精简总结：
1、隐蔽式螺丝＋卡扣契合设计，完整度与结构强度更强。
2、100mm＊100mm＊10．8mm，仅10．8mm的机身厚度，极具视觉震撼力。
3、盒身用料、工艺扎实精细，质量上乘。
4、高集成度黑色PCB设计，主板上元件排布规整细腻，全贴片工艺 ，无手工焊接，质量更稳定；只不过并没有配备屏蔽罩。
5、出自三星大厂的存储组合，EMMC5．0，相较往代传输速率提升不少。
6、晶晨 S905 64位A53架构处理器，2GHz频率，参数信息不强，但实际操控体验感不错。
7、双频双天线WIFI设计，来自美商Airgain的天线，穿透性强，覆盖范围及信号稳定性更高，可完美取代网络端口的缺失。
