Qt使用QPainter绘制3D立方体

所属分类：软件编程 / C 语言阅读数： 167

收藏 0赞 0分享

本文实例为大家分享了使用QPainter绘制3D立方体的具体代码，供大家参考，具体内容如下

1.实现思路

（网上有另一篇类似的，不过他不是用的 Qt 自带的矩阵运算类）

实现思路有点类似使用 OpenGL 画立方体，先准备顶点数据：

//立方体前后四个顶点，从右上角开始顺时针
vertexArr=QVector<QVector3D>{
 QVector3D{1,1,1},
 QVector3D{1,-1,1},
 QVector3D{-1,-1,1},
 QVector3D{-1,1,1},

 QVector3D{1,1,-1},
 QVector3D{1,-1,-1},
 QVector3D{-1,-1,-1},
 QVector3D{-1,1,-1} };

 //六个面，一个面包含四个顶点
 elementArr=QVector<QVector<int>>{
 {0,1,2,3},
 {4,5,6,7},
 {0,4,5,1},
 {1,5,6,2},
 {2,6,7,3},
 {3,7,4,0} };

然后再和旋转矩阵、透视矩阵进行运算，得到 3D 顶点坐标在 2D 平面上的 xy 值。根据顶点 xy 值，得到每个面的路径，然后绘制表面的路径。

这里面比较麻烦的是判断哪些是表面，单个立方体还好，可以遍历比较 z 值，如果是多个物体运算量就大了，还是直接 OpenGL 吧，毕竟我这个只是画着玩的。

2.实现代码

代码 github 链接

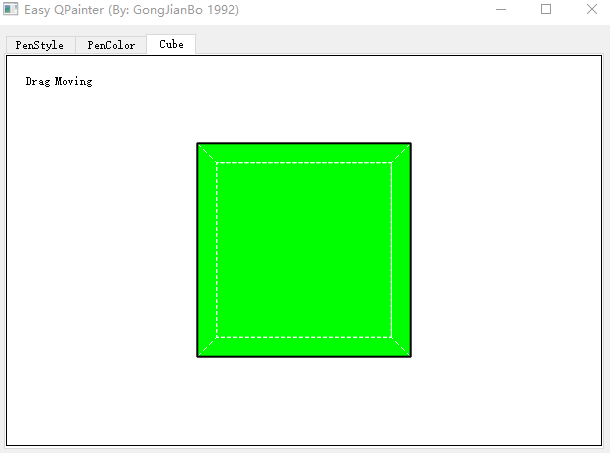

实现效果 GIF 动图：

主要代码：

#ifndef MYCUBE_H
#define MYCUBE_H

#include <QWidget>
#include <QMouseEvent>

#include <QVector3D>
#include <QMatrix4x4>

class MyCube : public QWidget
{
  Q_OBJECT
public:
  explicit MyCube(QWidget *parent = nullptr);

protected:
  void paintEvent(QPaintEvent *event) override;
  void mousePressEvent(QMouseEvent *event) override;
  void mouseMoveEvent(QMouseEvent *event) override;
  void mouseReleaseEvent(QMouseEvent *event) override;

  QPointF getPoint(const QVector3D &vt,int w) const;

private:
  QVector<QVector3D> vertexArr;   //八个顶点
  QVector<QVector<int>> elementArr; //六个面
  QMatrix4x4 rotateMat;   //旋转矩阵
  QPoint mousePos;      //鼠标位置
  bool mousePressed=false;  //鼠标按下标志位
};

#endif // MYCUBE_H

#include "MyCube.h"

#include <QPainter>
#include <QtMath>
#include <QDebug>

MyCube::MyCube(QWidget *parent)
  : QWidget(parent)
{
  //     7------------------4
  //    /         / |
  //   3------------------0  |
  //   |         |  |
  //   |         |  |
  //   |         |  |
  //   |         |  |
  //   |  6       |  5
  //   |         | /
  //   2------------------1
  //立方体前后四个顶点，从右上角开始顺时针
  vertexArr=QVector<QVector3D>{
      QVector3D{1,1,1},
      QVector3D{1,-1,1},
      QVector3D{-1,-1,1},
      QVector3D{-1,1,1},

      QVector3D{1,1,-1},
      QVector3D{1,-1,-1},
      QVector3D{-1,-1,-1},
      QVector3D{-1,1,-1} };

  //六个面，一个面包含四个顶点
  elementArr=QVector<QVector<int>>{
  {0,1,2,3},
  {4,5,6,7},
  {0,4,5,1},
  {1,5,6,2},
  {2,6,7,3},
  {3,7,4,0} };

  setFocusPolicy(Qt::ClickFocus); //Widget默认没有焦点
}

void MyCube::paintEvent(QPaintEvent *event)
{
  Q_UNUSED(event)
  QPainter painter(this);
  //先画一个白底黑框
  painter.fillRect(this->rect(),Qt::white);
  QPen pen(Qt::black);
  painter.setPen(pen);
  painter.drawRect(this->rect().adjusted(0,0,-1,-1)); //右下角会超出范围

  //思路，找到z值最高的顶点，然后绘制该顶点相邻的面
  // 根据z值计算，近大远小
  //（此外，Qt是屏幕坐标系，原点在左上角）

  //矩形边框参考大小
  const int cube_width=(width()>height()?height():width())/4;

  //投影矩阵
  //（奇怪，为什么只是平移了z轴，没用perspective函数就有远小近大的效果，
  //在我的想象中默认不该是正交投影么）
  QMatrix4x4 perspective_mat;
  perspective_mat.translate(0.0f,0.0f,-0.1f);

  //计算顶点变换后坐标，包含z值max点就是正交表面可见的，
  //再计算下远小近大的透视投影效果齐活了
  QList<QVector3D> vertex_list; //和矩阵运算后的顶点
  QList<int> vertex_max_list; //top顶点在arr的位置
  float vertex_max_value;   //top值
  //根据旋转矩阵计算每个顶点
  for(int i=0;i<vertexArr.count();i++)
  {
    QVector3D vertex=vertexArr.at(i)*rotateMat*perspective_mat;
    vertex_list.push_back(vertex);
    //找出z值max的顶点
    if(i==0){
      vertex_max_list.push_back(0);
      vertex_max_value=vertex.z();
    }else{
      if(vertex.z()>vertex_max_value){
        vertex_max_list.clear();
        vertex_max_list.push_back(i);
        vertex_max_value=vertex.z();
      }else if(abs(vertex.z()-vertex_max_value)<(1E-7)){
        vertex_max_list.push_back(i);
      }
    }
  }

  //把原点移到中间来
  painter.save();
  painter.translate(width()/2,height()/2);
  //绘制front和back六个面，先计算路径再绘制
  QList<QPainterPath> element_path_list; //每个面路径
  QList<float> element_z_values;  //每个面中心点的z值
  QList<QPointF> element_z_points; //每个面中心点在平面对应xy值
  QList<int> element_front_list;  //elementArr中表面的index
  for(int i=0;i<elementArr.count();i++)
  {

    const QVector3D vt0=vertex_list.at(elementArr.at(i).at(0));
    const QVector3D vt1=vertex_list.at(elementArr.at(i).at(1));
    const QVector3D vt2=vertex_list.at(elementArr.at(i).at(2));
    const QVector3D vt3=vertex_list.at(elementArr.at(i).at(3));

    //单个面的路径
    QPainterPath element_path;
    element_path.moveTo(getPoint(vt0,cube_width));
    element_path.lineTo(getPoint(vt1,cube_width));
    element_path.lineTo(getPoint(vt2,cube_width));
    element_path.lineTo(getPoint(vt3,cube_width));
    element_path.closeSubpath();

    //包含zmax点的就是正交表面可见的
    bool is_front=true;
    for(int vertex_index:vertex_max_list){
      if(!elementArr.at(i).contains(vertex_index)){
        is_front=false;
        break;
      }
    }
    if(is_front){
      element_front_list.push_back(i);
    }
    element_path_list.push_back(element_path);
    element_z_values.push_back((vt0.z()+vt2.z())/2);
    element_z_points.push_back((getPoint(vt0,cube_width)+getPoint(vt2,cube_width))/2);
  }

  //远小近大，还要把包含max但是被近大遮盖的去掉
  QList<int> element_front_remove;
  for(int i=0;i<element_front_list.count();i++)
  {
    for(int j=0;j<element_front_list.count();j++)
    {
      if(i==j)
        continue;
      const int index_i=element_front_list.at(i);
      const int index_j=element_front_list.at(j);
      if(element_z_values.at(index_i)>element_z_values.at(index_j)
          &&element_path_list.at(index_i).contains(element_z_points.at(index_j))){
        element_front_remove.push_back(index_j);
      }
    }
  }
  for(int index:element_front_remove){
    element_front_list.removeOne(index);
  }

  //根据计算好的路径绘制
  painter.setRenderHint(QPainter::Antialiasing,true);
  //画表面
  for(auto index:element_front_list){
    painter.fillPath(element_path_list.at(index),Qt::green);
  }
  //画被遮盖面的边框虚线
  painter.setPen(QPen(Qt::white,1,Qt::DashLine));
  for(int i=0;i<element_path_list.count();i++){
    if(element_front_list.contains(i))
      continue;
    painter.drawPath(element_path_list.at(i));
  }
  //画表面边框
  painter.setPen(QPen(Qt::black,2));
  for(auto index:element_front_list){
    painter.drawPath(element_path_list.at(index));
  }
  painter.restore();

  painter.drawText(20,30,"Drag Moving");
}

void MyCube::mousePressEvent(QMouseEvent *event)
{
  mousePressed=true;
  mousePos=event->pos();
  QWidget::mousePressEvent(event);
}

void MyCube::mouseMoveEvent(QMouseEvent *event)
{
  if(mousePressed){
    const QPoint posOffset=event->pos()-mousePos;
    mousePos=event->pos();
    //旋转矩阵 x和y分量
    //rotateMat.rotate(posOffset.x(),QVector3D(0.0f,-0.5f,0.0f));
    //rotateMat.rotate(posOffset.y(),QVector3D(0.5f,0.0f,0.0f));
    rotateMat.rotate(1.1f,QVector3D(0.5f*posOffset.y(),-0.5f*posOffset.x(),0.0f));
    update();
  }
  QWidget::mouseMoveEvent(event);
}

void MyCube::mouseReleaseEvent(QMouseEvent *event)
{
  mousePressed=false;
  QWidget::mouseReleaseEvent(event);
}

QPointF MyCube::getPoint(const QVector3D &vt,int w) const
{
  //可以用z来手动计算远小近大，也可以矩阵运算
  //const float z_offset=vt.z()*0.1;
  //return QPointF{ vt.x()*w*(1+z_offset), vt.y()*w*(1+z_offset) };
  return QPointF{ vt.x()*w, vt.y()*w };
}

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持脚本之家。
