C++/CLI 下创建WPF项目的方法

由于WPF不仅仅支持C#/VB开发，还支持其他语言，比如: C++、F#等开发，于是大白我最近花了点时间摸索了一下，本文主要介绍 C++/CLI 下创建WPF项目的方法。

我使用的开发环境是: Win10 x64 + Visual Studio 2019 (16.6.1版本)。

今天我们需要使用 C++/CLI ，算是C++的一个子集吧。

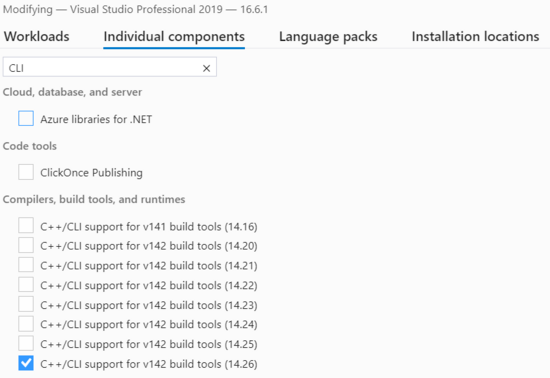

要能正常使用 C++/CLI ，首先需要确保你安装了 C++/CLI build套件(见下图)，同时还需要确保你安装好了Visual C++相应版本的运行库。

进入 控制面板 ，找到 Visual Studio 2019，右击"修改"，然后切换到"独立组件"(Individual components)这个选项卡。

如果没安装，勾选后安装一下即可。

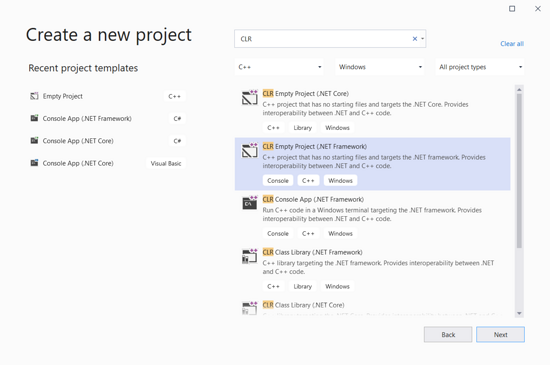

接下来我们可以创建项目了，建议选用模板 CLR Empty Project (.NET Framework) ，解决方案和项目名可以都用 CppWpfDemo 。

这时一个空项目就创建完成了。

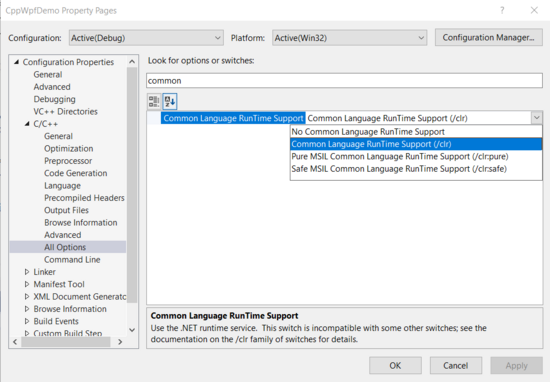

此时查看 Project的属性， Configration Properties -> "C/C++" -> "All Options"，输入 "common"进行搜索，确保选中的是 Common Language Runtime Suppor(/clr) .

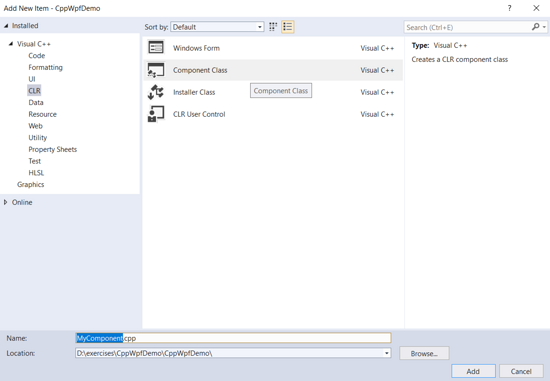

接下来我们鼠标右击项目下的文件夹"Resource Files"，点"Add" -> "new item"，类型选"Component Class"，可使用默认的名字 MyComponent 。

此时， MyComponent.cpp 中的代码如下:

#include "MyComponent.h"

为了正确引用到 WPF 中的各种库，我们还需要加入 WPF中 3 个核心的 dll，操作方法是:

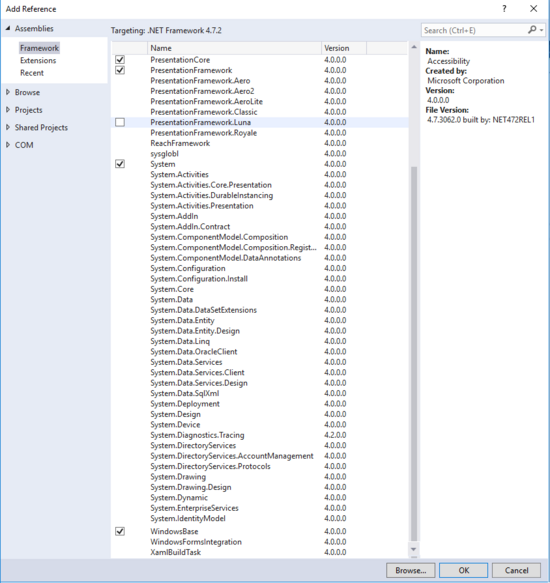

右键点击项目中的 References ，然后点 Add Reference ，勾选上:

PresentationCore
PresentationFramework
WindowsBase

接下来，进行了一番倒腾，我改成了这个，做成了一个简单的界面:

此时 MyComponent.cpp 的内容如下:

#include "MyComponent.h"

using namespace CppWpfDemo;
using namespace System::Windows;
using namespace System::Windows::Controls;
using namespace System::Windows::Media;

[System::STAThreadAttribute]
int main(array<System::String^>^ args)
{
  Application^ app = gcnew Application();
  Window^ window = gcnew Window();
  window->Title = "C++/CLI WPF demo";

  TextBlock^ tb = gcnew TextBlock();
  tb->Text = "Hello WPF";

  // Add root Grid
  Grid^ rootGrid = gcnew Grid();
  rootGrid->Width = 120;
  rootGrid->Height = 120;
  RowDefinition^ myRowDef1 = gcnew RowDefinition();
  rootGrid->RowDefinitions->Add(myRowDef1);

  DataGrid^ grid = gcnew DataGrid();
  grid->Background = Brushes::LightBlue;
  grid->Width = 80;
  grid->Height = 100;

  // Define the Canvas
  Canvas^ mainCanvas = gcnew Canvas();
  mainCanvas->Children->Add(tb);
  mainCanvas->Children->Add(grid);

  Canvas::SetTop(tb, 20);
  Canvas::SetLeft(tb, 20);

  Canvas::SetTop(grid, 50);
  Canvas::SetLeft(grid, 20);

  rootGrid->Children->Add(mainCanvas);
  Grid::SetRow(mainCanvas, 0);

  window->Content = rootGrid;
  app->Run(window);

  return 0;
}

代码中的 [STAThread] 是需要的，等价于 [System::STAThread] 或 [System::STAThreadAttribute] .

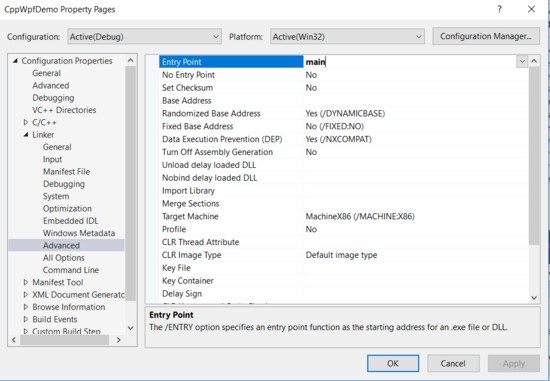

还有个朋友说需要在项目属性中设置"Entry Point"的值为"main"，测试过了填与不填没影响，建议别填。

接下来，可以build了。

如果出现 VCRUNTIME140.dll missing 的问题，安装一下Visual C++ Redistributable for Visual Studio 2015 和 Microsoft Visual C++ 2015 Redistributable Update 3 RC 可以解决，x64和x86的运行库都需要安装。

如果还不行，

下载VCRUNTIME140.DLL
以管理员权限复制这个 dll 到 C:\Windows\System32
检查该 dll 的文件读写权限是否为 只读 ，如果是只读，去掉前面的勾勾.

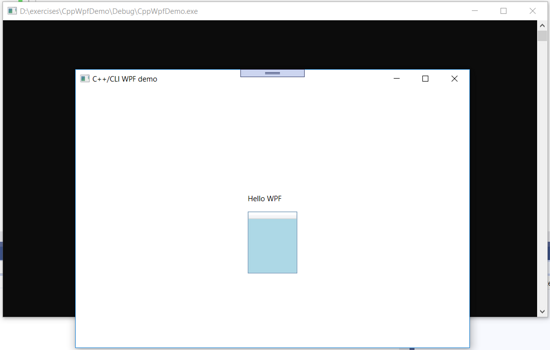

此时按F5(或 Ctrl + F5)，运行结果如下:

美中不足的是后面一直有个命令行窗口。

网上找了下解决方案，发现将目前用的 int main() 改为 int WINAPI WinMain() 可以解决，要能使用 WinMain() 则需要引入 windows.h 头文件。

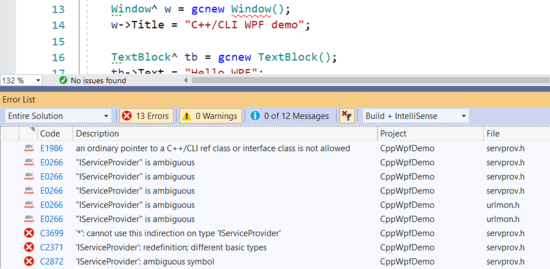

当把 #include windows.h 加到 #include "MyComponent.h" 下一行时，发现如下错误:

原因在于命令空间冲突，使得 Window 的引用出现起义。

解决方法是: 将 #include windows.h 放在代码的第一行。

此时，此时 MyComponent.cpp 的内容如下:

#include "windows.h"
#include "MyComponent.h"

using namespace System::Windows;
using namespace System::Windows::Controls;
using namespace System::Windows::Media;

[STAThread]
int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
  LPSTR lpCmd, int nCmd)
{
  Application^ app = gcnew Application();
  Window^ window = gcnew Window();
  window->Title = "C++/CLI WPF demo";

  TextBlock^ tb = gcnew TextBlock();
  tb->Text = "Hello WPF";

  // Add root Grid
  Grid^ rootGrid = gcnew Grid();
  rootGrid->Width = 120;
  rootGrid->Height = 120;
  RowDefinition^ myRowDef1 = gcnew RowDefinition();
  rootGrid->RowDefinitions->Add(myRowDef1);

  DataGrid^ grid = gcnew DataGrid();
  grid->Background = Brushes::LightBlue;
  grid->Width = 80;
  grid->Height = 100;

  // Define the Canvas
  Canvas^ mainCanvas = gcnew Canvas();
  mainCanvas->Children->Add(tb);
  mainCanvas->Children->Add(grid);

  Canvas::SetTop(tb, 20);
  Canvas::SetLeft(tb, 20);

  Canvas::SetTop(grid, 50);
  Canvas::SetLeft(grid, 20);

  rootGrid->Children->Add(mainCanvas);
  Grid::SetRow(mainCanvas, 0);

  window->Content = rootGrid;
  app->Run(window);

  return 0;
}

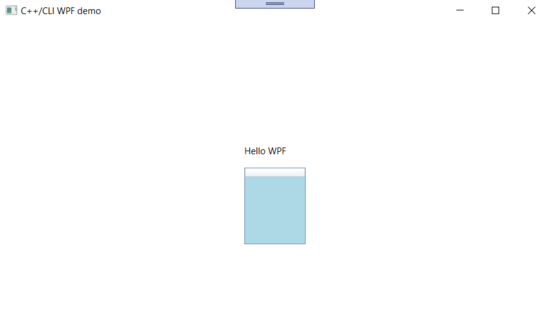

而运行结果为:
