（1）用鼠标框选一个矩形，把图放大到这个矩形
QChartView::setRubberBand(QChartView::RectangleRubberBand);//XY方向同时放大到鼠标画出的矩形大小（也可以设置为只放大X轴或Y轴）
（2）setRubberBand函数同时也能使鼠标右键，具备缩小图的功能。
QChart::scroll(-10, 5);//整体平移(-10, 5)，两个参数分别为Δx和Δy
QChart::zoomIn(x,y,width,height);//缩放到指定的矩形
QChart::zoom(0.9) //整体缩放，参数为放缩系数，<1代表缩小，>1代表放大
QChart::zoomReset() //把所有做过的zoomIn、zoomOut、zoom全部撤销
原理就是，通过设置X/Y轴的范围来实现平移和缩放。
例如，当前显示X的显示范围为[20, 50]，如果我们把X轴的显示范围扩大到[0, 80]，这样做的效果就是显示的图形变小了，也就实现了缩放。
例如，当前显示X的显示范围为[0, 30]，如果我们把X轴的显示范围扩大到[10, 40]，这样做的效果就是显示的图形左移了，也就实现了平移。
示例代码：
QValueAxis *axisX = dynamic_cast<QValueAxis*>(Chart->axisX(pLineSeries));//
qreal cur_x_min = axisX->min();
qreal cur_x_max = axisX->max();
axisX->setRange(cur_x_min + 20, cur_x_max + 20);//图形向左平移20（为什么+代表左移？仔细想想就明白了）
放缩与平移的示例代码同理

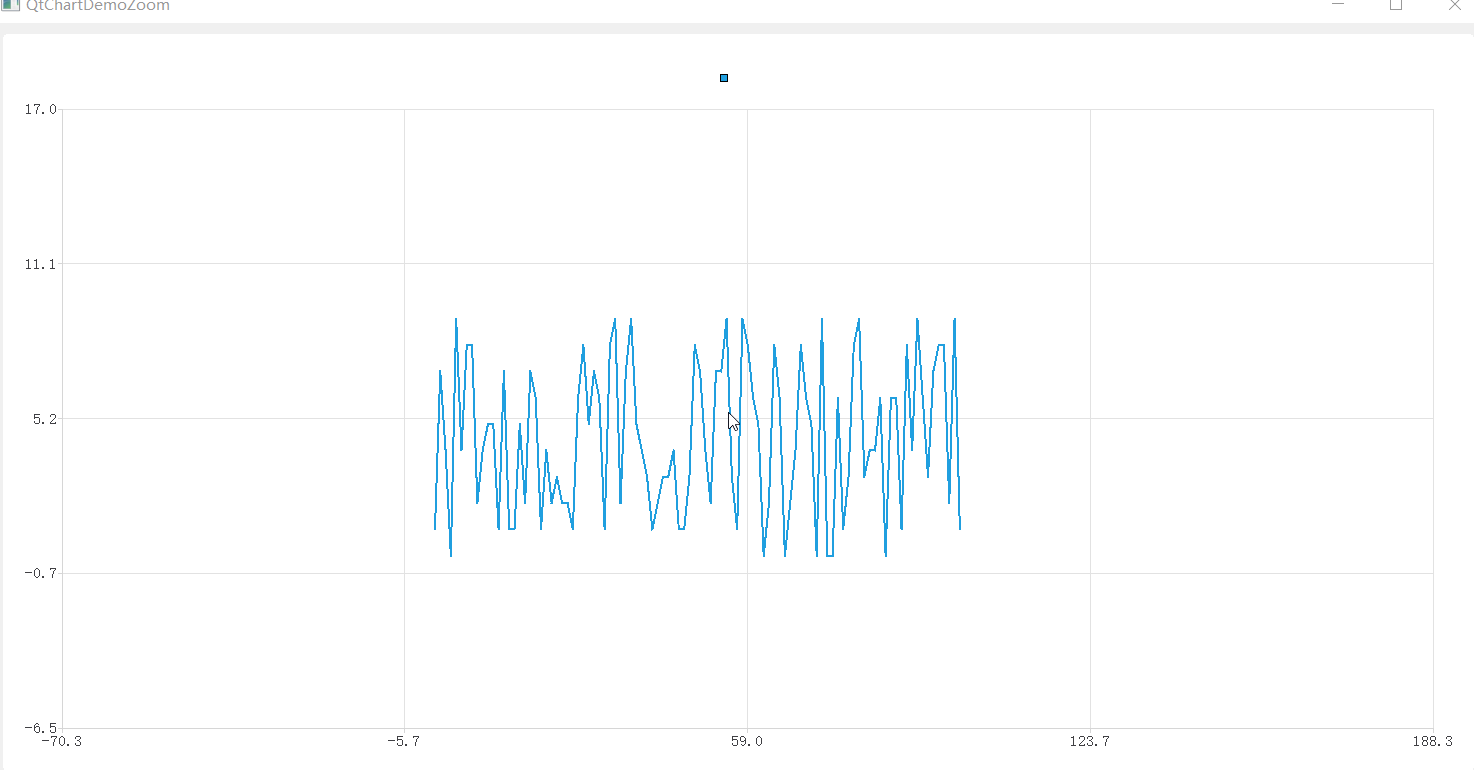

运行效果如下：
.h文件代码
#ifndef QTCHARTDEMOZOOM_H_38020FA5_FC74_4395_A807_61BF924D2F06
#define QTCHARTDEMOZOOM_H_38020FA5_FC74_4395_A807_61BF924D2F06
#include <QtCharts/QChartView>
using namespace QtCharts;
class QtChartDemoZoom : public QChartView
{
Q_OBJECT
public:
QtChartDemoZoom(QWidget* pParent = nullptr);
~QtChartDemoZoom();
protected:
virtual void mouseMoveEvent(QMouseEvent *pEvent) override;
virtual void mousePressEvent(QMouseEvent *pEvent) override;
virtual void mouseReleaseEvent(QMouseEvent *pEvent) override;
virtual void wheelEvent(QWheelEvent *pEvent) override;
private:
bool m_bMiddleButtonPressed;
QPoint m_oPrePos;
};
#endif //QTCHARTDEMOZOOM_H_38020FA5_FC74_4395_A807_61BF924D2F06
.cpp文件代码
#include <QLineSeries>
QtChartDemoZoom::QtChartDemoZoom(QWidget* pParent /*= nullptr*/)
: QChartView(pParent)
, m_bMiddleButtonPressed(false)
, m_oPrePos(0, 0)
{
QLineSeries *pLineServies = new QLineSeries();
for (int i = 0; i < 100; ++i)
{
pLineServies->append(i, qrand() % 10);
}
this->chart()->addSeries(pLineServies);
this->chart()->createDefaultAxes();
}
QtChartDemoZoom::~QtChartDemoZoom()
{
}
void QtChartDemoZoom::mouseMoveEvent(QMouseEvent *pEvent)
{
if (m_bMiddleButtonPressed)
{
QPoint oDeltaPos = pEvent->pos() - m_oPrePos;
this->chart()->scroll(-oDeltaPos.x(), oDeltaPos.y());
m_oPrePos = pEvent->pos();
}
__super::mouseMoveEvent(pEvent);
}
void QtChartDemoZoom::mousePressEvent(QMouseEvent *pEvent)
{
if (pEvent->button() == Qt::MiddleButton)
{
m_bMiddleButtonPressed = true;
m_oPrePos = pEvent->pos();
this->setCursor(Qt::OpenHandCursor);
}
__super::mousePressEvent(pEvent);
}
void QtChartDemoZoom::mouseReleaseEvent(QMouseEvent *pEvent)
{
if (pEvent->button() == Qt::MiddleButton)
{
m_bMiddleButtonPressed = false;
this->setCursor(Qt::ArrowCursor);
}
__super::mouseReleaseEvent(pEvent);
}
void QtChartDemoZoom::wheelEvent(QWheelEvent *pEvent)
{
qreal rVal = std::pow(0.999, pEvent->delta()); // 设置比例
// 1. 读取视图基本信息
QRectF oPlotAreaRect = this->chart()->plotArea();
QPointF oCenterPoint = oPlotAreaRect.center();
// 2. 水平调整
oPlotAreaRect.setWidth(oPlotAreaRect.width() * rVal);
// 3. 竖直调整
oPlotAreaRect.setHeight(oPlotAreaRect.height() * rVal);
// 4.1 计算视点，视点不变，围绕中心缩放
//QPointF oNewCenterPoint(oCenterPoint);
// 4.2 计算视点，让鼠标点击的位置移动到窗口中心
//QPointF oNewCenterPoint(pEvent->pos());
// 4.3 计算视点，让鼠标点击的位置尽量保持不动(等比换算，存在一点误差)
QPointF oNewCenterPoint(2 * oCenterPoint - pEvent->pos() - (oCenterPoint - pEvent->pos()) / rVal);
// 5. 设置视点
oPlotAreaRect.moveCenter(oNewCenterPoint);
// 6. 提交缩放调整
this->chart()->zoomIn(oPlotAreaRect);
__super::wheelEvent(pEvent);
}
本文讲解了Qt曲线图表模块QChart库缩放/平移详细方法与实例，更多关于Qt曲线图表模块QChart库的知识请查看下面的相关链接
