  如果您使用PC-3000等专业工具修复过硬盘,一定对它们强大的功能有深刻的理解。但是,再好的软件也是针对软故障而设计的,所谓“巧妇难为无米之炊”,如果是驱动芯片或者线路板存在硬件问题的话,想用软件来修好则是不可能的。必须先要修复硬件故障。

  故障现象及分析

  日前,朋友给笔者送来三块迈拓硬盘:其中两块是D541X系列(型号:2B020H1,后简称2B)和一块Diamond Max VL40系列(型号:31024H1)。其中一块D541X(后简称2B_a)加电可以运转,但系统无法辨识硬盘,另外两块则干脆无法运转,更不用说辩识了。经过笔者的仔细观察,发现不运转的两块硬盘均有元件损坏,其中Diamond Max VL40的SH6770C芯片(COMBO IC)损坏,芯片上有个灼烧后的小孔。而D541X(后简称2B_b)则是PHN210T(MOSFET)损坏。


  如果您使用PC-3000等专业工具修复过硬盘,一定对它们强大的功能有深刻的理解。但是,再好的软件也是针对软故障而设计的,所谓“巧妇难为无米之炊”,如果是驱动芯片或者线路板存在硬件问题的话,想用软件来修好则是不可能的。必须先要修复硬件故障。

  故障现象及分析

  日前,朋友给笔者送来三块迈拓硬盘:其中两块是D541X系列(型号:2B020H1,后简称2B)和一块Diamond Max VL40系列(型号:31024H1)。其中一块D541X(后简称2B_a)加电可以运转,但系统无法辨识硬盘,另外两块则干脆无法运转,更不用说辩识了。经过笔者的仔细观察,发现不运转的两块硬盘均有元件损坏,其中Diamond Max VL40的SH6770C芯片(COMBO IC)损坏,芯片上有个灼烧后的小孔。而D541X(后简称2B_b)则是PHN210T(MOSFET)损坏。

  究其原因主要是因为硬盘使用三相供电,如果某触点氧化就会导致其对应的相位丢失。而相位的丢失会导致MOSFET损坏,进一步导致COMBO芯片损坏,然后MOSFET和COMBO芯片周围的电子元件也会损坏,严重的更会导致盘体内部的前置放大器损坏。硬盘具备精密的机械结构和电气结构,由这个故障来看,用户如果不留意的话,将会对硬盘形成多米诺骨牌般的损毁效应。

  维修处理步骤:

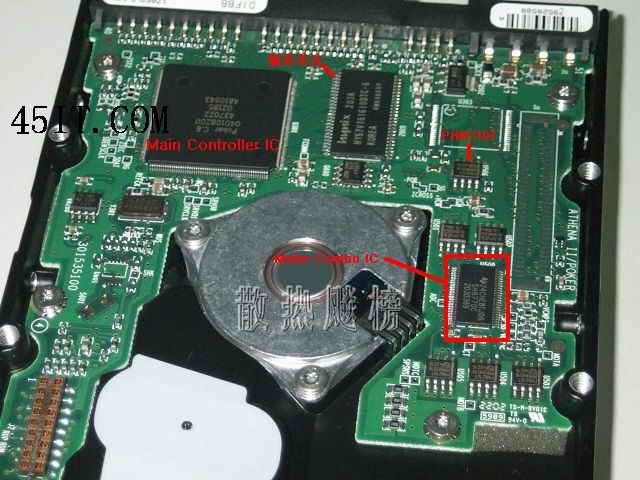

  笔者以2B_b的线路板为“开刀”对象,首先:拆除PHN210T这块MOSFET ,更换到另一块2B的故障板上,接着拆除SH6770C,更换到另一块Diamond Max VL40板上。更换芯片后的硬盘“尸体”,还有不少“器官”可以供下次“移植”所用。


  至此,三个故障盘,修复两个,还有个等待“器官”移植的“可用之材” 。

  小感想:

  在此想提醒维修的同仁,做事一定要细心,不要忽略每个细节。就像这次故障,很多人都说刚开始没注意到元件损坏,我注意到,所以修复了两个盘。

  接下来呢,你要根据观察到的故障现象,“先想后做”。就是说先想好怎样做、从何处入手,再实际动手。也可以说是先分析判断,再进行维修。 以这次为例,就是确定“舍一取二”方案;再来是对于所观察到的现象,尽可能地先查阅相关的资料,看有无相应的技术要求、使用特点等,然后根据查阅到的资料,结合下面的内容,再着手维修;最后是在分析判断的过程中,要根据已有的知识、经验来进行判断,对于自己不太了解或根本不了解的,一定要先向有经验的同事或技术支持工程师咨询,寻求帮助。

  写在最后:

  以往在DIYer的心目中,所谓换“芯”都是指CPU方面,而笔者的这次换“芯”行动,不但赋予了两个硬盘新的"生命",同时也让笔者感悟收获颇多,体会到了DIY的乐趣和巨大的成就感!只要细心,下一回轮到品味这种快乐的就是你:)
