Intel 酷睿i7 3770K、Intel 酷睿i7 3930K对比，从参数角度分析，显然是Intel 酷睿i7 3930K更强一些，理由很简单，Intel 酷睿i7 3930K是sandy bridge-e，而Intel 酷睿i7 3770K是ivy bridge，产品的定位不一样，如果是综合应用，而且是真正对性能方面有需求自然可以选择Intel 酷睿i7 3930K，如果家庭高端娱乐需求建议选择Intel 酷睿i7 3770K，首先，我们不需要sandy bridge-e高性能，其次Intel 酷睿i7 3930K也是高端超频处理器，功耗更低，家庭使用需要综合考虑成本和后期的费用问题。

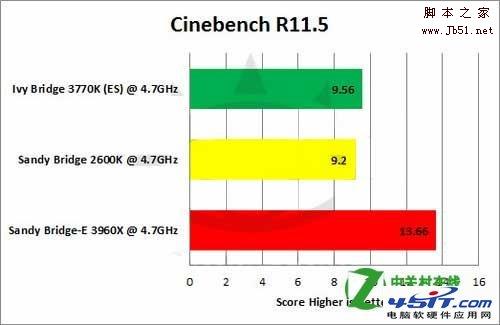

Cinebench R11.5 测试：
关于Intel 酷睿i7 3770K、Intel 酷睿i7 3930K的对于，建议从设计初衷和实际应用角度，对比，单纯的从参数分析没有任何实际意义。
下面是针对Sandy Bridge-E与ivy bridge的产品概念和特点的对比分析：
Sandy Bridge-E
Sandy Bridge-E处理器近日发布后毫无悬念的成为新一代的王者，它是一款针脚数接近上一代产品两倍的处理器，但确沿用了SNB的构架并加以拓展而来的，论规格尺寸绝对都是目前顶尖级产品，我们不需猜测它的性能，只需了解它有多强悍便可以了。
Sandy Bridge-E酷睿i7 Extreme处理器将基于六核十二线程设计，默认主频为3.3GHz，最高睿频主频达到了3.9GHz，L3缓存容量达到桌面创纪录的15MB。普通版的酷睿i7处理器再次分为六核十二线程和四核八线程两个版本，其中六核版的默认主频为3.2GHz，睿频主频为3.8GHz，L3缓存削减到12MB;四核版的默认主频稍高，达到了3.6GHz，睿频主频则跟Sandy Bridge-E酷睿i7 Extreme相同，也为3.9GHz，L3缓存则进一步削减到10MB，三款Sandy Bridge-E酷睿i7处理器的TDP功耗均为130W。
Sandy Bridge-E处理器的旗舰型号Core I7-3960X与上一代Core I7-990X同样采用六颗物理核心设计，而超线程技术也依然提供了支持，所以旗舰版的Core I7-3960X处理器有这六颗物理核心和十二线程的规格。除此之外Core i7 3960X采用了新的接口规格，内存通道也由上一代的三通道升级为四通道。三级缓存也扩大到了15MB这也给Core i7 3960X带来不小的性能提升。
跟上代LGA1366的Nehalem处理器相比，显然Sandy Bridge-E带来了更多的新特性，其实跟Sandy Bridge处理器相比，Sandy Bridge-E也有更多诱人的特点。
跟LGA1366 Nehalem处理器相比，Sandy Bridge-E采用了跟Sandy Bridge一样的环形联通架构，这有效得缩短了数据延迟，提升了处理器的计算效率，并提高了L3缓存的利用率。
跟目前的Sandy Bridge相比，Sandy Bridge-E处理器带来的两点最大变化是内置DDR3-1333四通道内存控制器和由CPU提供两条PCI-E X16通道。其中内置的DDR3-1333四通道内存控制器可以提供高达42.7GB/s的内存带宽，比LGA1366的DDR3-1066三通道内存控制器的25.6GB/s高出66%，比较巧合的是据Intel的一张机密幻灯片显示，LGA2011 Sandy Bridge-E处理器将比LGA 1155 Sandy Bridge处理器酷睿i7-2600性能最多也高出66%。
跟LGA1366 Nehalem处理器相比，Sandy Bridge-E采用了跟Sandy Bridge一样的环形联通架构，这有效得缩短了数据延迟，提升了处理器的计算效率，并提高了L3缓存的利用率。
不过并不是Sandy Bridge-E处理器就是完美的，相比Sandy Bridge处理器，前者尽管也采用了融合设计，但是内置的GPU显示芯片可能被屏蔽掉了，而且可以大大加快转码速度的Quick Sync也从技术支持列表中消失。
Sandy Bridge-E的超线程技术
Core I7-3960X凭借之前我们提到了超线程技术，在实际系统中能够另我们看到十二条线程在工作，这就是英特尔的超线程技术在起作用。不要小看超线程出的十二条线程，它可在我们进行渲染运算时实现十二条线程共同渲染，相当于虚拟出十二个核心在处理任务。
一、电源管理方面的改进
配合新工艺，电源管理方面的改进其实非常多：－ DDR I/O嵌入式电源门控，可在深度休眠状态完全关闭。
－ 可配置的TDP和低功耗模式(后边详解)。
－ S3电源状态设计优化，功耗进一步降低。
－ 系统助手(原北桥)模块电压可以更低，能因此带来更深入的低压低功耗型号。
－ 电源感知中断路由(PAIR)：智能选择最佳核心来执行基于中断的优化模式。
－ 在所有运行频率上优化电压，全程提供最佳能效。
可配置的TDP和低功耗模式
可配置TDP(热设计功耗)将是Ivy Bridge的一大特色，能让同一颗处理器拥有多个不同的TDP，追求性能的时候调高，看重功耗的时候降低，并且会根据运行时触发器进行动态转换，从而提供更大的性能/功耗选择空间。
有趣的是，AMD基于推土机架构的下一代Opteron也会支持可配置TDP，但具体细节应该会有所不同。
低功耗模式则定义了特定型号的最低运行点。举个例子，现有处理器的低功耗模式频率可能是800MHz，Ivy Bridge则能进一步降低到600MHz。
针对上边两种技术，Intel都会提供相应的软件驱动，供用户自行调节。
二、图形性能
Intel宣称，新一代HD Graphics将会带来图形和媒体的双重大规模进化，包括架构特性、微架构改进、功耗优化三大方面。3D架构上终于要支持DX11了，当然也有硬件曲面细分，并增加了HS、DS两个可编程阶段和一个固定功能的曲面细分单元，此外还支持新的纹理压缩格式(BC6H/7)。 而且还支持计算着色器(ComputeShader)、SM 5.0。至于传说中的OpenCL并行计算，Intel并未明确提及。 微架构改进就是图形核心渲染和输出流程的变化，主要分为五个阶段。
Quick Sync Video视频转码引擎的性能将会更强，编码器格式支持更多、性能也会更好，适合喜欢编码、转码的朋友。
功耗方面，Intel宣称新的图形核心可在同等性能下降低一半的功耗，能耗比因此翻番；执行单元的Co-issue并行运算可以支持更多操作，同时每个单位面积的IPC更高，直接减少了漏电率；与三级缓存之间共享所需的功耗也会更低。
