CPU单相供电电路详解及检查维修流程(图文教程)

本文一共三个部分：CPU主供电电路构成、CPU单相供电电路的工作原理（以HIP6021电源IC为例）、CPU单相供电电路维修流程详解。

供电电路大致构成

CPU主供电是CPU工作的一个重要条件，大多由电源IC、场效应管、电感线圈、电容等组成，有时会再加入稳压二极管、三极管组成CPU主供电路。

电脑主板主板通电后，电源IC（又叫PWM Control）开始工作，发出脉冲信号，使得两个场效应管轮流导通，当负载两端的电压VCORE（如CPU需要的电压）要降低时，通过MosfET场效应管的开关作用，外部电源对L2电感进行充电并达到所需的额定电压。

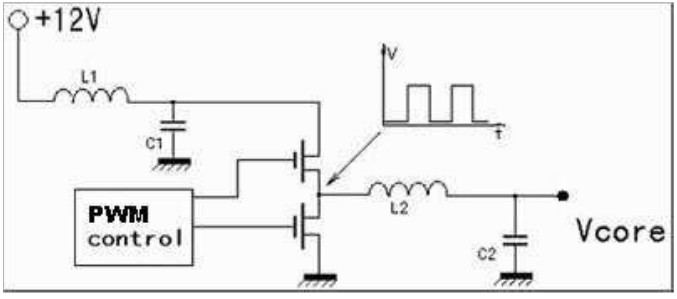

当负载两端的电压升高时，通过MosfET场效应管的开关作用，外部电源供电断开，电感L2释放出刚才充入的能量，这时的L2电感就变成了电源继续对负载供电。随着L2电感上存储能量的消耗，负载两端的电压开始逐渐降低，外部电源通过MosfET场效应管的开关作用又要充电。依此类推在不断地充电和放电的过程中就行成了一种稳定的电压，永远使负载两端的电压不会升高也不会降低。供电图如下：

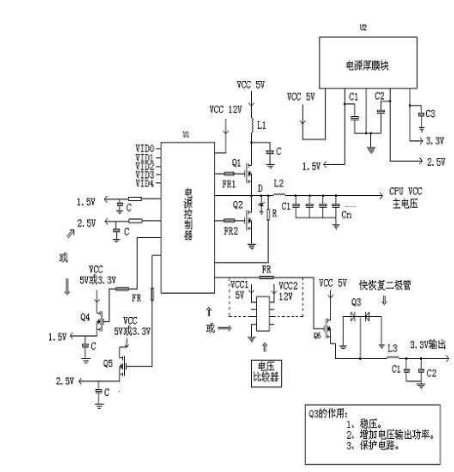

注：此电路为Pentium Ⅲ以前主板常采用，一般输出CPU核心供电2.0V，外核供电2.5V，内核供电1.5V，内存3.3V（也有北桥、南桥通过这种方式供电）。

电路工作原理

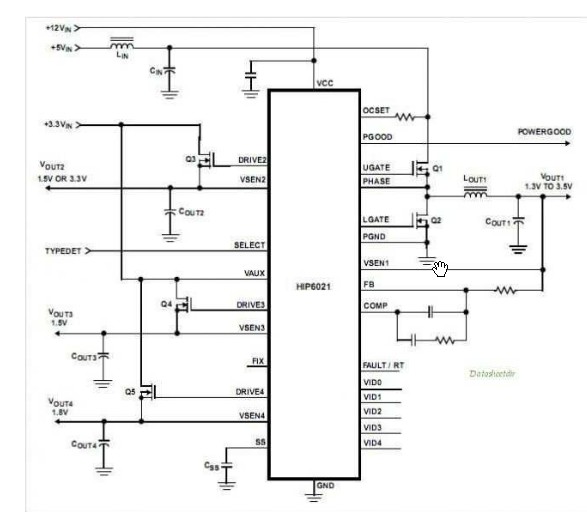

CPU单相供电电路工作原理详解：ATX5V经过Lin加到Q1的D极，12V功过电容滤波直接加到HIP3021的Vcc，此时HIP3021开始工作，通过内部振荡电路产生矩形波信号经UGATE和LGATE分别输出控制Q1和Q2的G极；当Q1接到控制信号后导通，并向电感Lout1充电，当Lout1充电达到额定电压2V左右（不同档次的CPU不一样）时Q1截止，Q2导通，电感Lout1放电输出向CPU核心电压供电。

当Lout1电感放电低于2V时，Q2截止，Q1导通再次给电感充电；通过Q1和Q2轮流导通控制Lout1输出一个恒定的电压供给CPU。当我们插上CPU时，VID0-VID4识别到CPU内部电平设置，通过HIP6021内部A/D数模转换，再通过比较器比较控制Q1和Q2的占空比，从而调整输出适合CPU正常工作的电压。

POWERGOOD为电源信号，当CPU供电正常时此信号发出CPU开始工作。

FB为反馈信号，反馈电路监控输出电压和电流是否超出额定值，IC通过反馈电路反馈回来的信号调整内部控制电路，控制Q1和Q2的占空比，始终保持输出恒定的电压和电流供给CPU。

维修流程

故障的第一表现为：CPU核心电压（Vcore）不正常。而这有两种情况：

第一是：CPU核心电压偏高或偏低：

电压偏高查Q1是否击穿或查反馈电路。电压偏低查Q2击穿或电容漏电以及短路。

第二种是：无供电

首先测量Q1 D极5V是否正常：如果不正常就修复ATX 5V到Q1 D极之间的电路（通常情况下很少坏）如果正常就继续第二个维修步骤：查Q1 G极控制波形：如果正常就需要更换Q1和Q2，如果不正常就继续第三个维修步骤：查电源IC的12V供电：如果不正常就更换12V供电保险电阻或查ATX12V到IC之间的线路，如果正常就继续第四个维修步骤：检查VID0-VID4电路，如果不正常就需要更换5V上拉排阻或与之相关的监控芯片、I/O、缓冲器。如果正常就继续第五个维修步骤：查IC周围电路：如果正常就更换掉电源IC，如果不正常就更换OCSET相关电容。

经验提示：一般内核1.5V和外核2.5V不正常大多为输出此电压的场效应管或稳压管损坏。
