cdr中想要画一个链条图形，该怎么画链条呢？下面我们就来看看详细的教程。

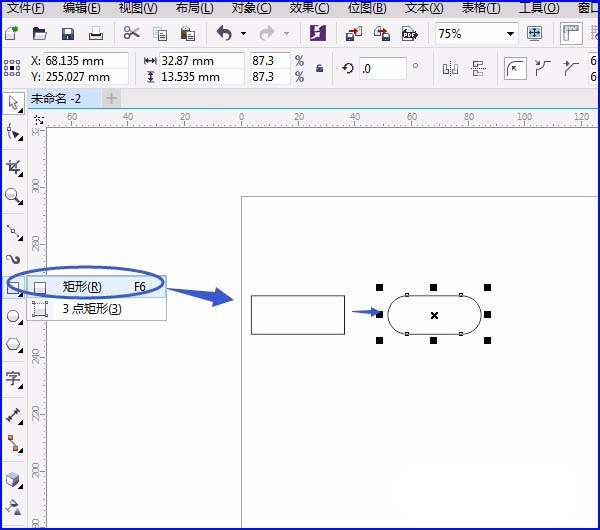

1、用“矩形工具”绘制一个矩形，再用“形状工具”调整四周为圆角，如图所示：

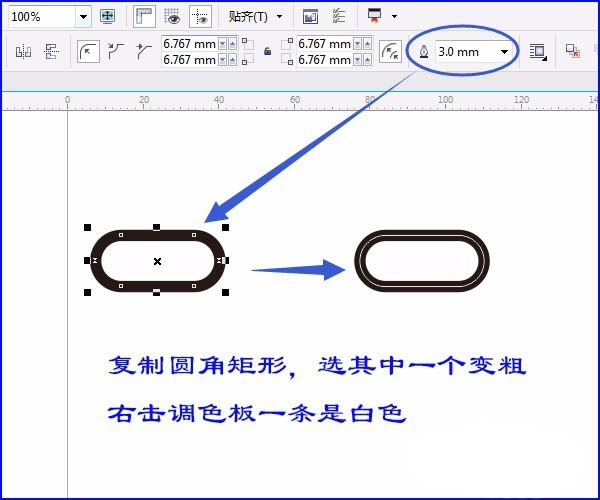

2、复制圆角矩形，选其中一个变粗，一条右击调色板中的白色，如图：

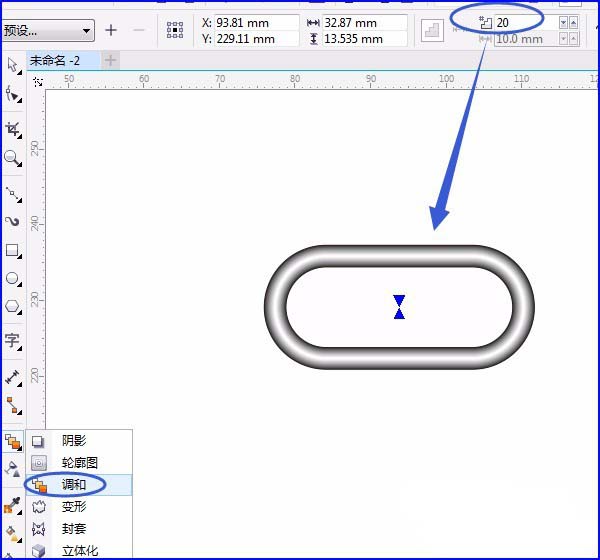

3、用“调和工具”进行调和，属性栏中数字默认20，如图所示：

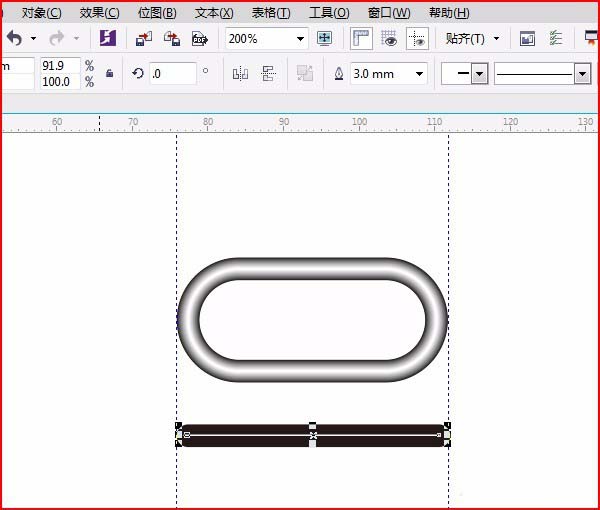

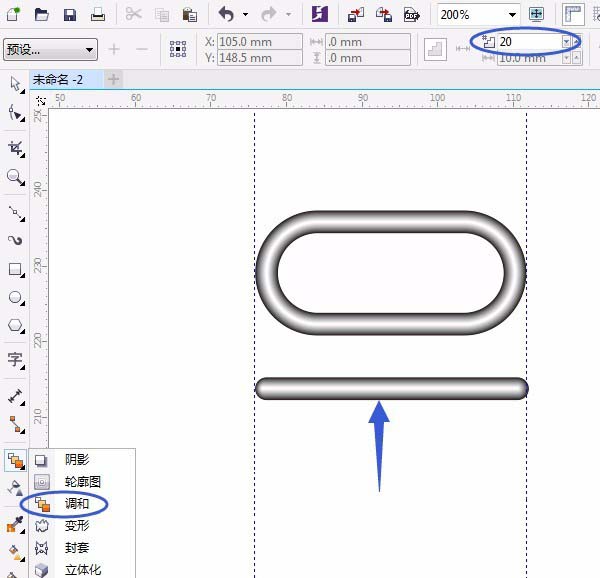

4、在标尺处拉出辅助线，用“2点线”画一条直线，变圆角，如何线条两端变圆角参考之前做过的实例， 复制直线变粗并调和，如图：

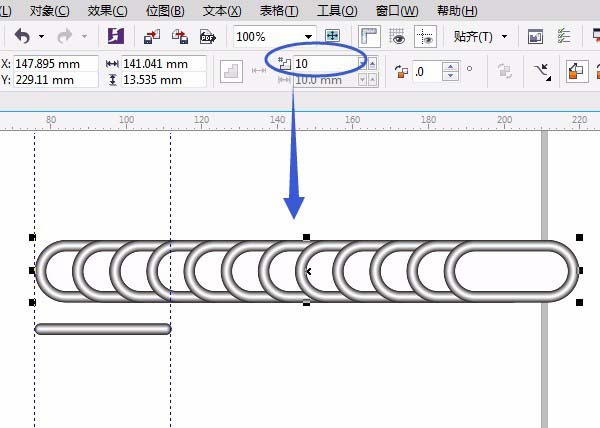

5、按空格键后选中“矩形”，执行“对象”菜单→拆分调和群组（这一步很关键，因为不能对未分离的调和再进行调和操作）。框选已分离的矩形，按Ctrl+G组合对象，复制一个，再调和数量为10，如图：

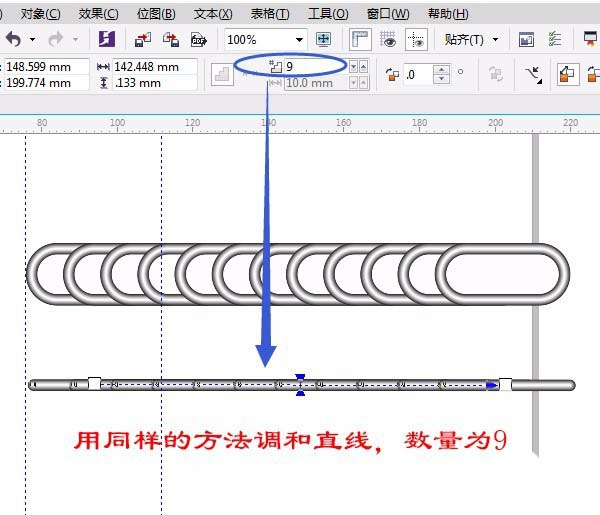

6、用同样的方法调和直线，数量为9，比矩形调和数量少一个，如图所示：

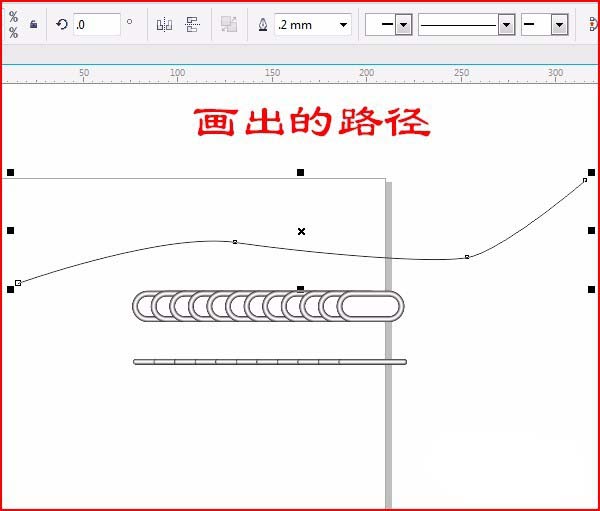

7、用“贝塞尔工具”画圆滑些的路径，如果不够圆滑可用“形状工具”调整，长度约为3-4倍于调和的对象长，如图：

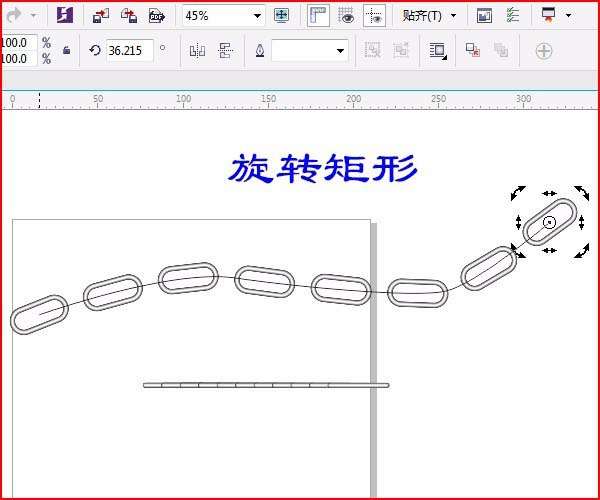

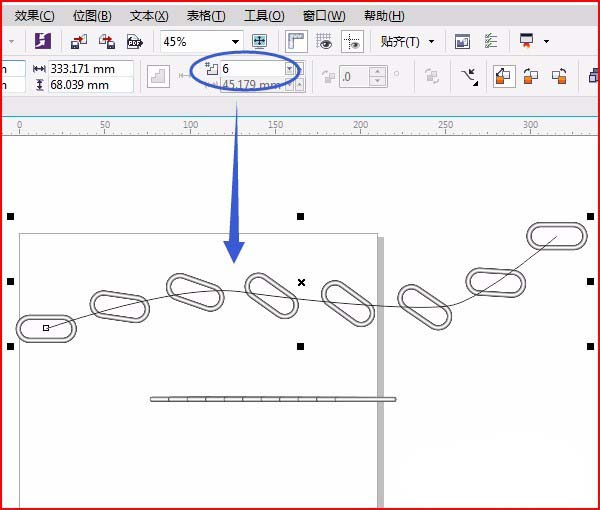

8、用“调和工具”进行调和，属性栏中改数字，如改为6，根据路径而改数字，再旋转矩形，如图：

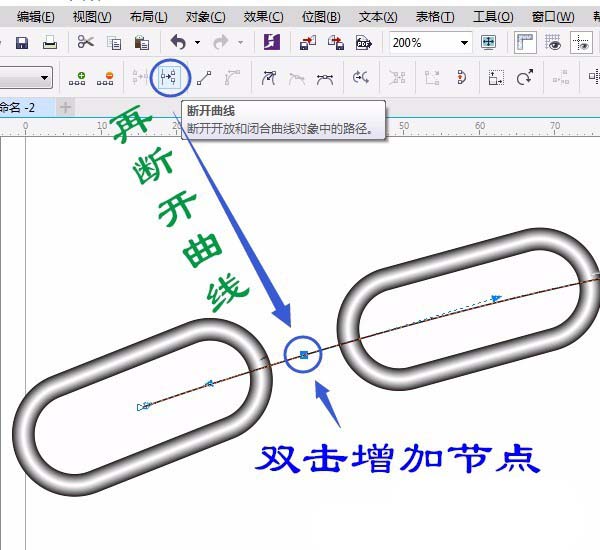

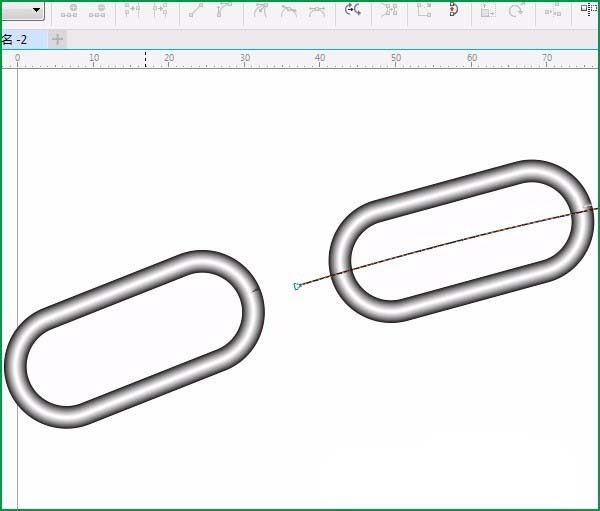

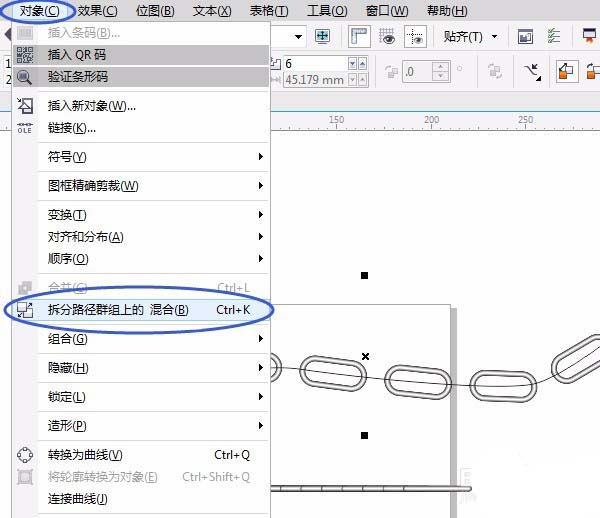

9、单击“对象”菜单→拆分路径群组上的混合，再用“形状工具”双击第一个矩形和第二个矩形之间增加节点，在属性栏中单击“断开曲线”，再双击同一个节点，如图：

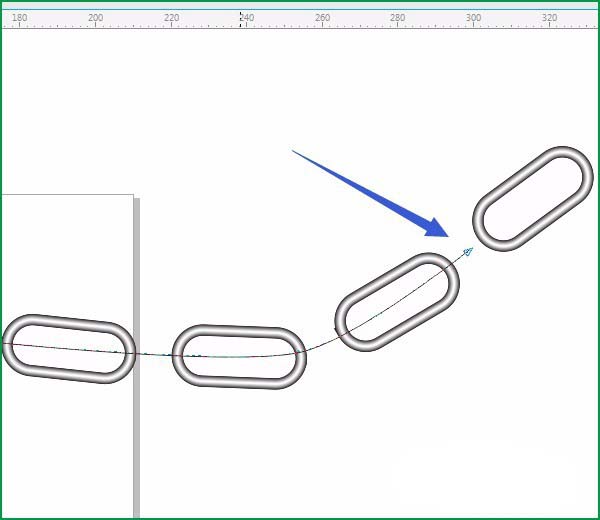

10、用同样的方法截断路径后一段线，注意要双击最后一个节点，如图：

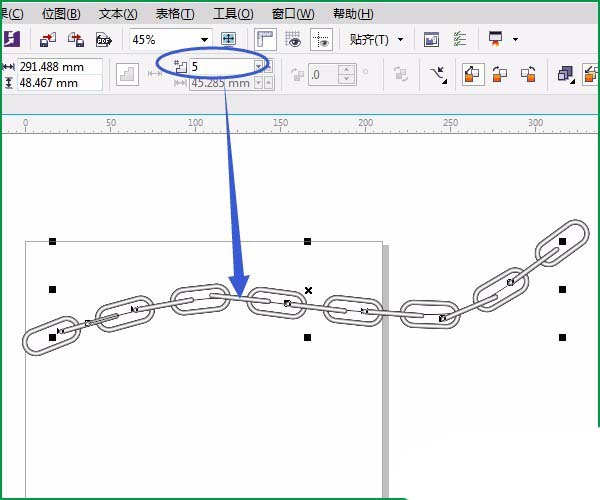

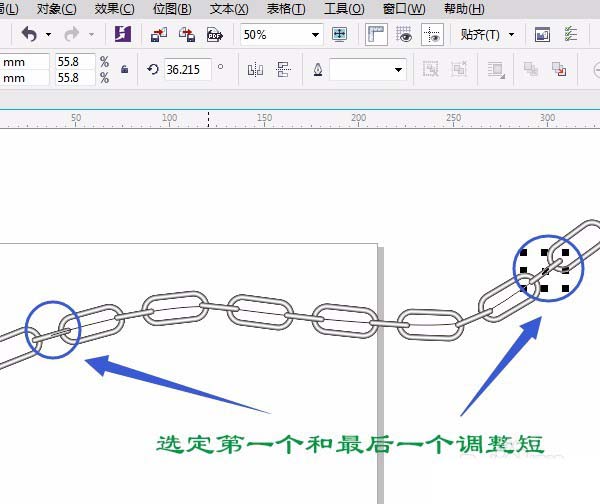

11、用“调和工具”进行调和，属性栏中改数字，如改为5，根据路径而改数字，再旋转图形，图形长了，选定第一个和最后一个调整短，如图：

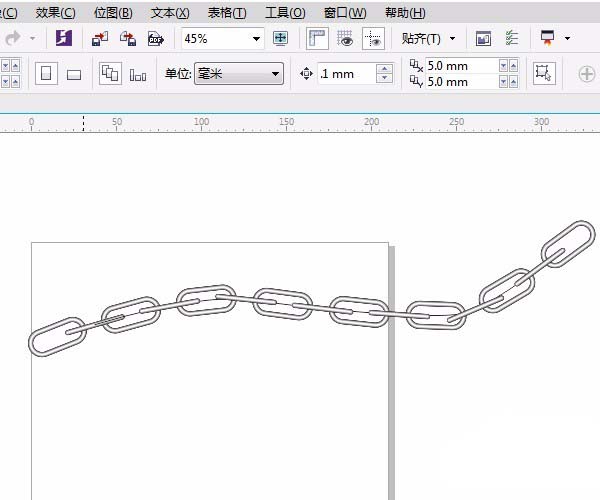

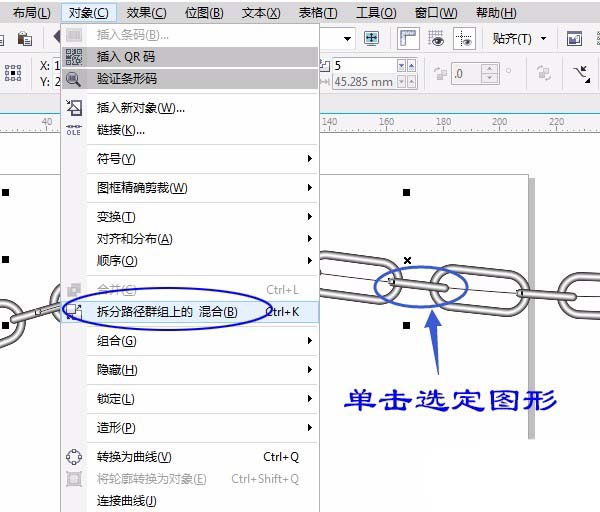

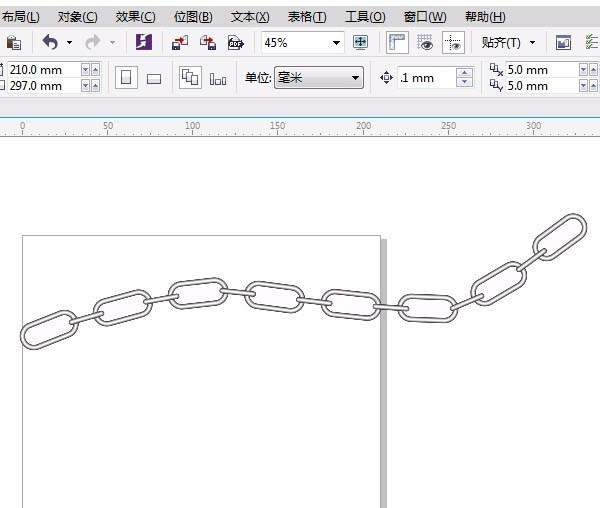

12、选定图形，单击“对象”菜单→拆分路径群组上的混合，选定路径，按Delete键删除，如图：

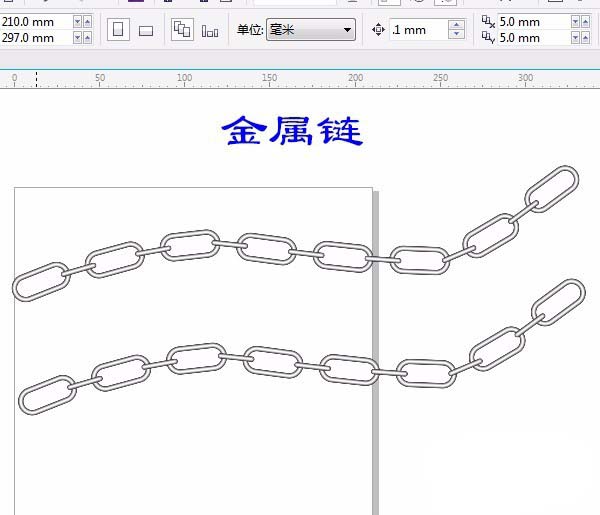

以上就是cdr绘制金属链效果的教程，希望大家喜欢，请继续关注脚本之家。
