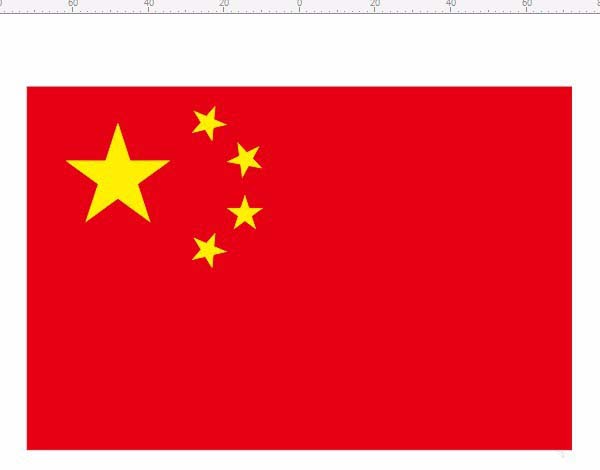

想要画国旗，首先要知道国旗的尺寸，国旗的通用尺寸为：长宽比为3：2，如：288厘米×192厘米、240厘米×160厘米、192厘米×128厘米、144厘米×96厘米、96厘米×64厘米五种，该怎么绘制五星红旗的平面图呢？下面我们就来看看详细的教程。

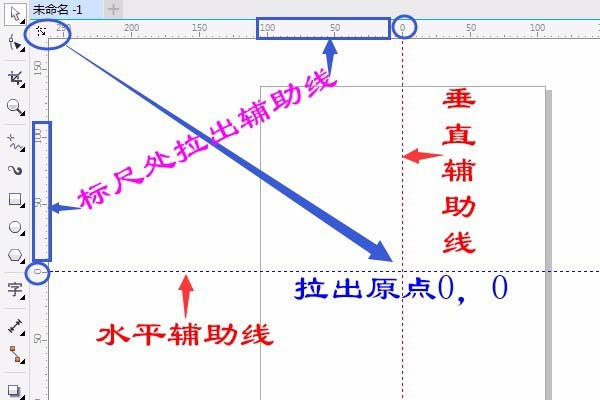

1、在标尺处拉出辅助线，鼠标移至如图处按住鼠标拖动至辅助线相交处，位置：X:0，Y:0。

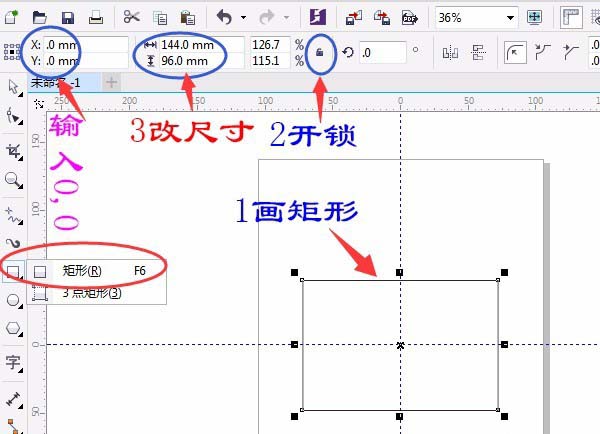

2、用“矩形”工具画矩形，属性栏中调整大小：144厘米×96厘米，位置：X:0，Y:0。如图设置：

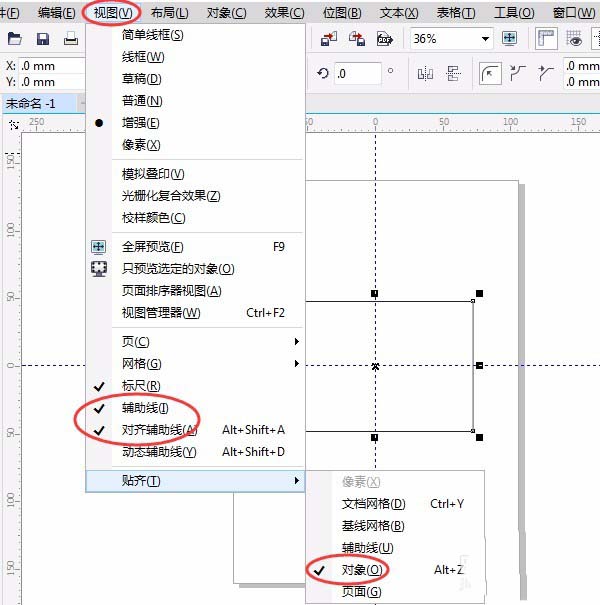

3、单击“视图”菜单→选对齐辅助线和贴齐→对象，前面打√已选定。如图：

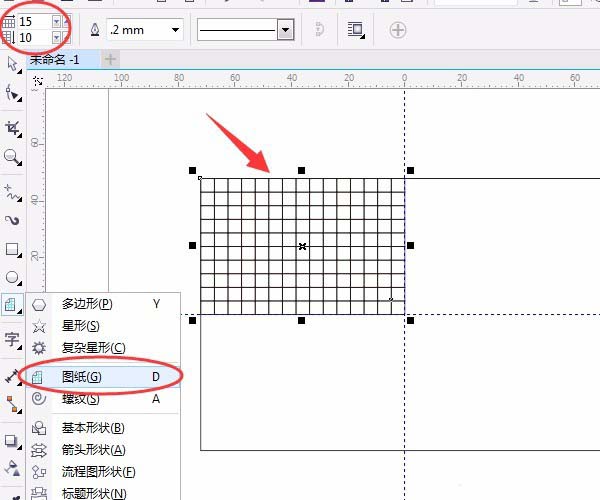

4、单击用“图纸”工具绘制一个15×10的网络，属性栏中输入15×10。如图设置画出图纸，矩形的四分之一。如图：

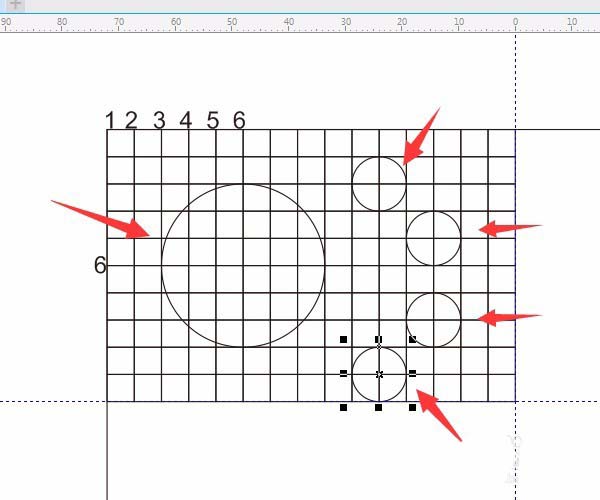

5、在图纸6行和6列相交处用椭圆按Shift+Ctrl画出正圆和再画一个小圆，并复制多三个小圆。如图：

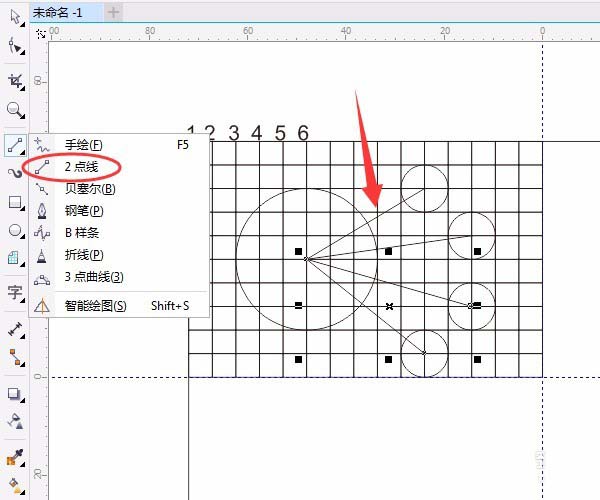

6、单击用“2点线工具”画线两点线，如图所示：

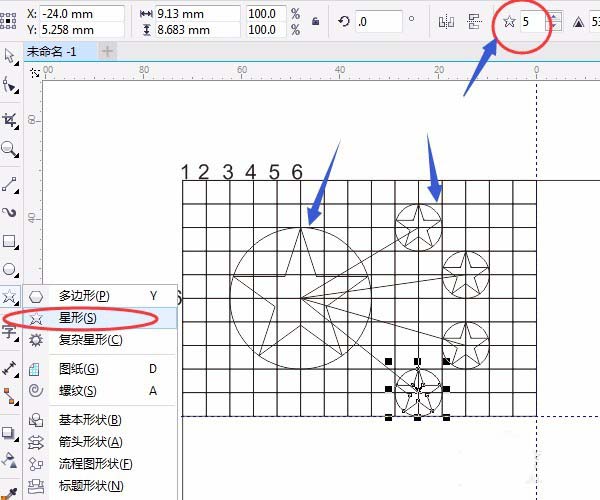

7、单击用“星形工具”按Shift+Ctrl在圆心处开始拖动画出五角星和小五角星如图：

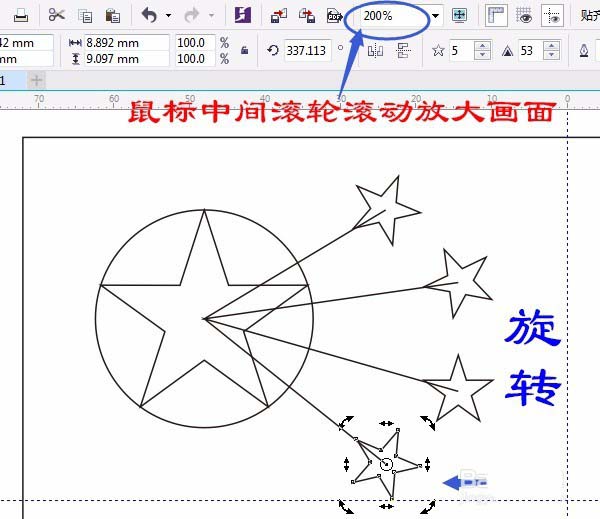

8、按空格键用“选择工具”选定并按Delete删除图纸，小圆，旋转小五角星，其中一角对准线。如图：

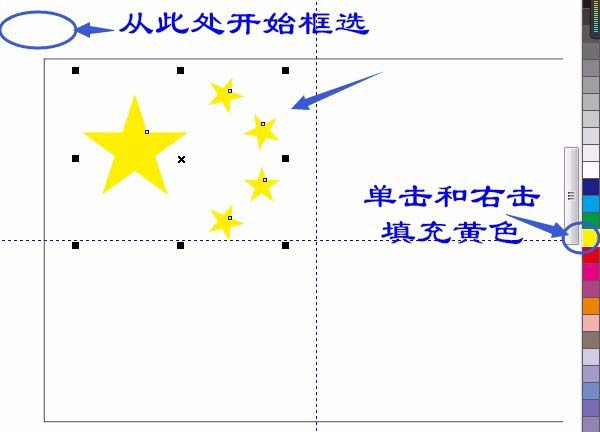

9、删除大圆、线段，在矩形外开始框选所有五角星单击和右击填充黄色，如图：

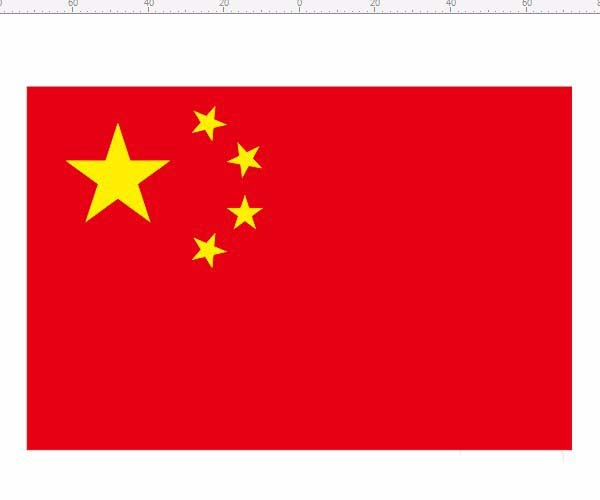

10、按空格键或单击用“选择工具”，单击辅助线变红色时删除和字，单击选定矩形，单击右击红色。完成操作。如图：
以上就是cdr绘制五星红旗平面图的教程，希望大家喜欢，请继续关注脚本之家。
