很多朋友需要用流程图的时候，一般会用PPT或亿图专业软件绘制。今天我们就来DIY绘制一个流程图。快来看看效果吧。

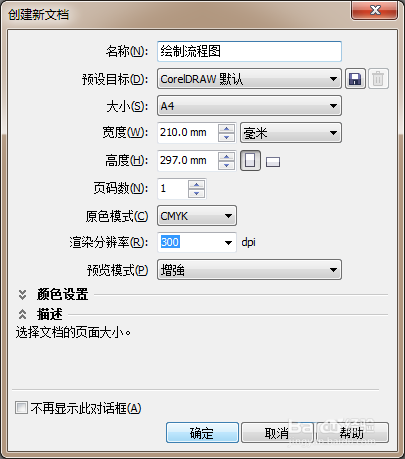

1.创建一个A4纸张大小的文档，参数如图。

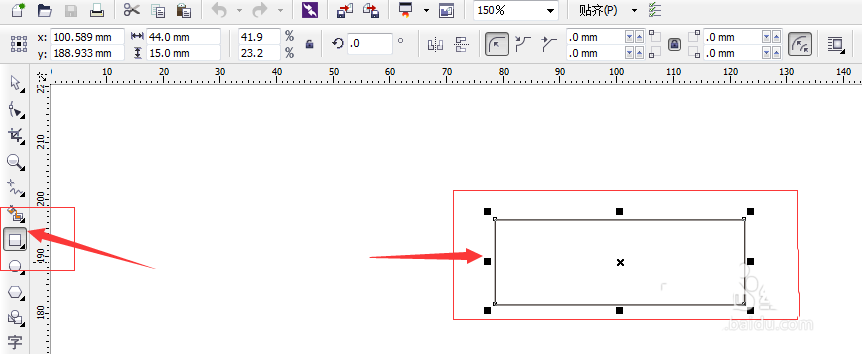

2、选择矩形快捷键F6画一个宽44mm高15mm的矩形，如图。

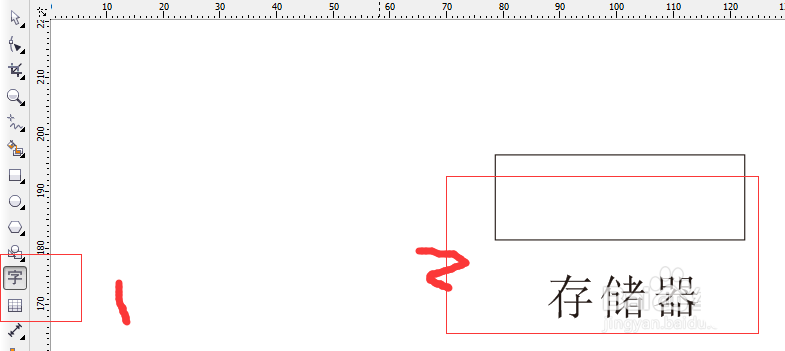

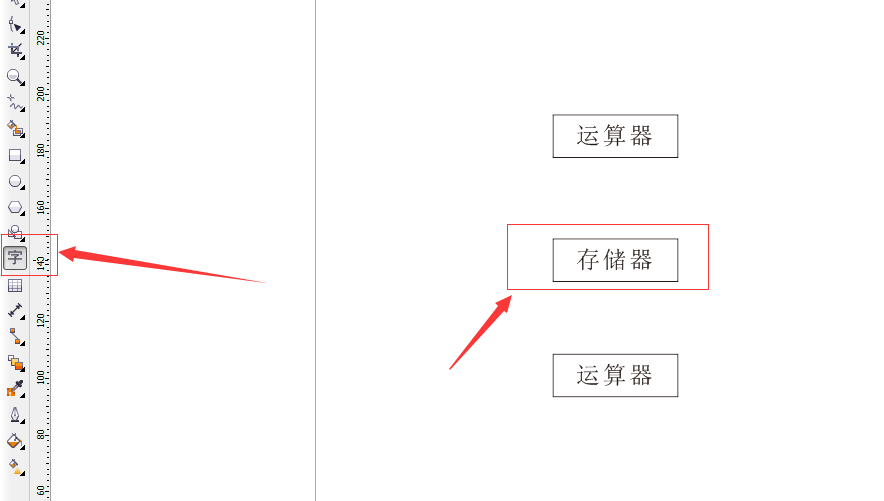

3、在矩形底下写几个字，按“字”文本工具在工具栏中，输入存储器几个字。

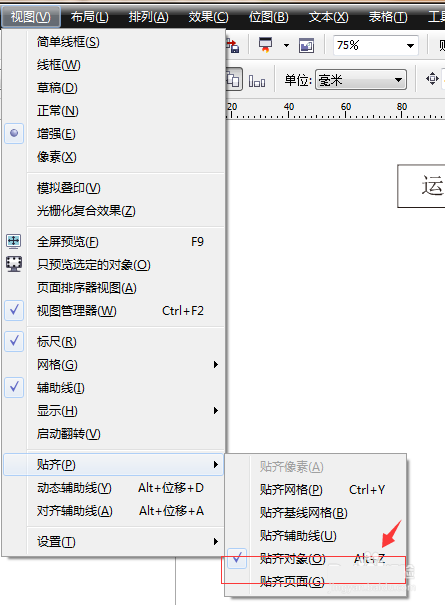

4、然后点击视图 贴齐 贴齐物体 或按alt+z快捷键让文字自动对齐形状。将文字拉到矩形内，它就自动寻找矩形中心点了。

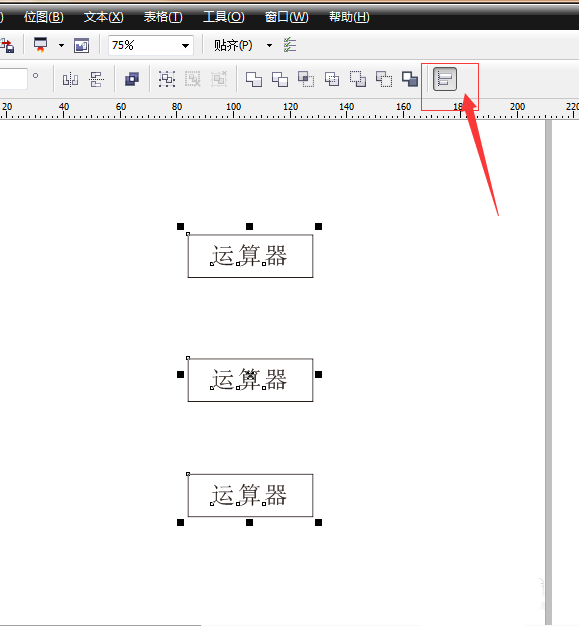

5、选择矩形和文字，复制（选择文字，点右键就复制了）按住ctrl是垂直方向或水平方向直角方向走。复制三个。选择，全选，点击如图。垂直对齐，平均分布。

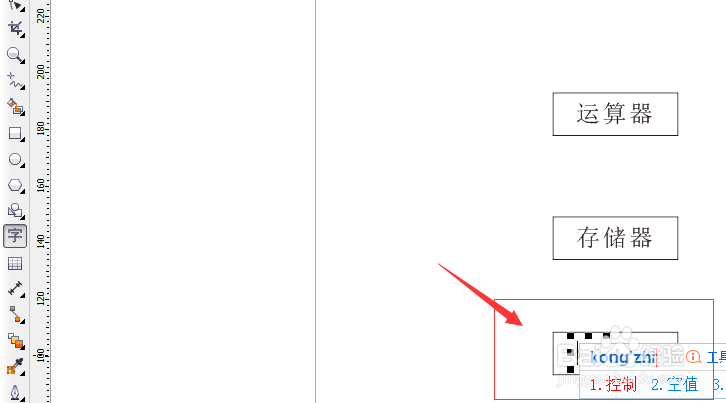

6、中间的文字改成存储器。按F8改中间的文字。或点击字的图标。下面那个改为控制器。

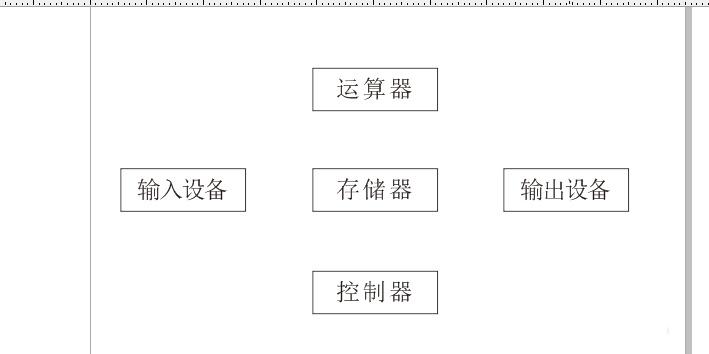

7、按住ctrl键将中间的存储器复制左右各一个，并对齐。将文字改一下，前面那个改成输入设备，后面那个改成输出设备。按F4可以看到全部内容在页面。

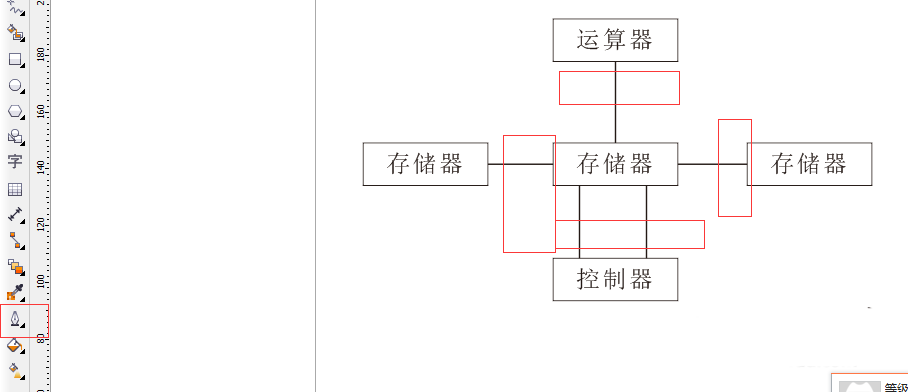

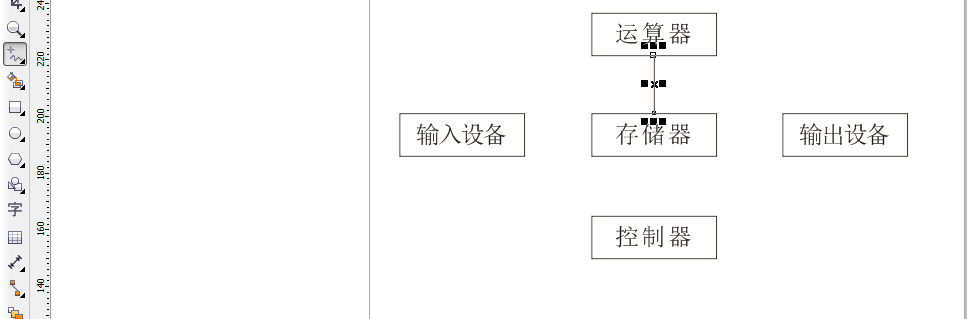

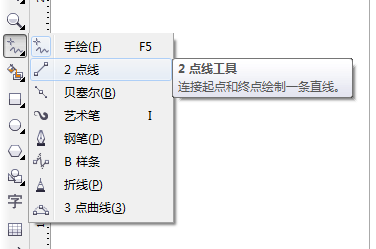

8、点手绘工具。画如图的内容。只要单击一下，再单击一下。手绘是单击再单击。但是下面那个短直线是单击拖动。如果移动的话，一定要保持水平。按住ctrl或者shift.不要了只要按delete键就可以。

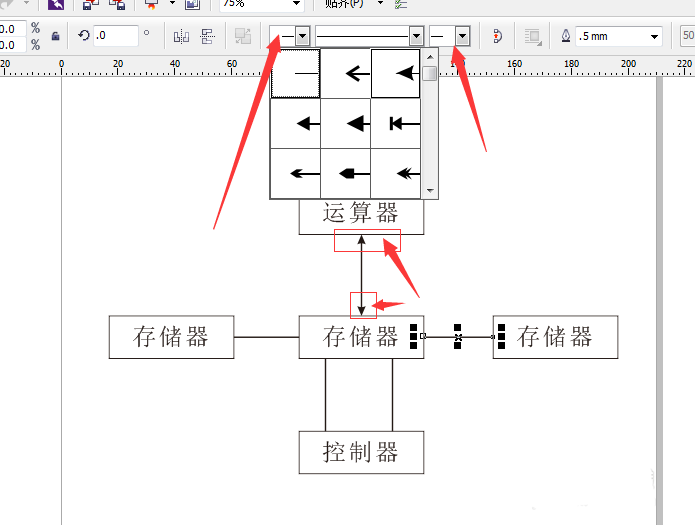

9、一起选中，每条线都点击一下。按住shift，选择工具栏轮廓笔，改粗一点0.5mm。将直线改成虚线，添上箭头。

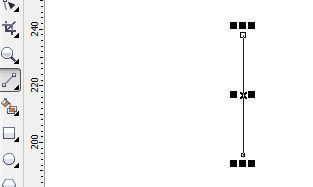

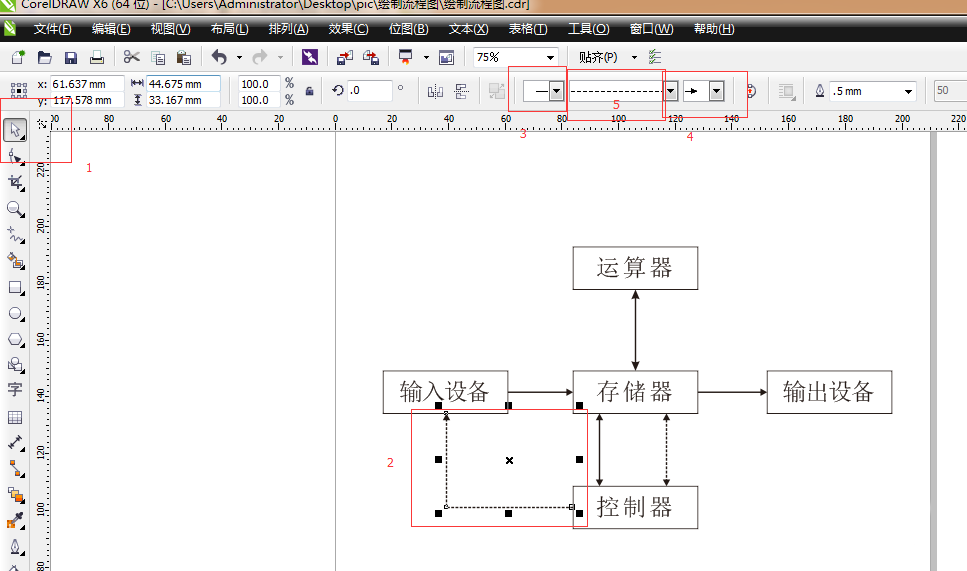

10、用手绘工具画折线，如图。按照上面的1-5，五个步骤走。注意用手绘工具画直线的时候要按住ctrl键。
11、按数字键+就可以复制，我们要水平移动它所以按ctrl键

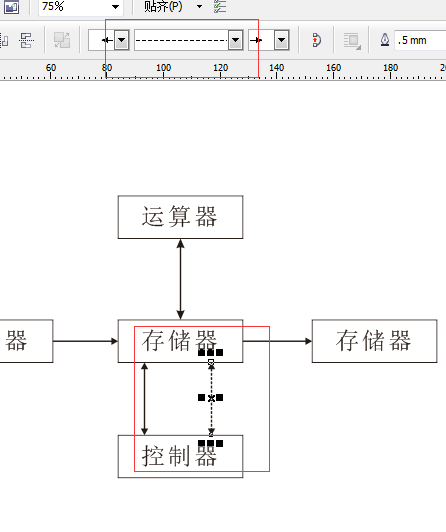

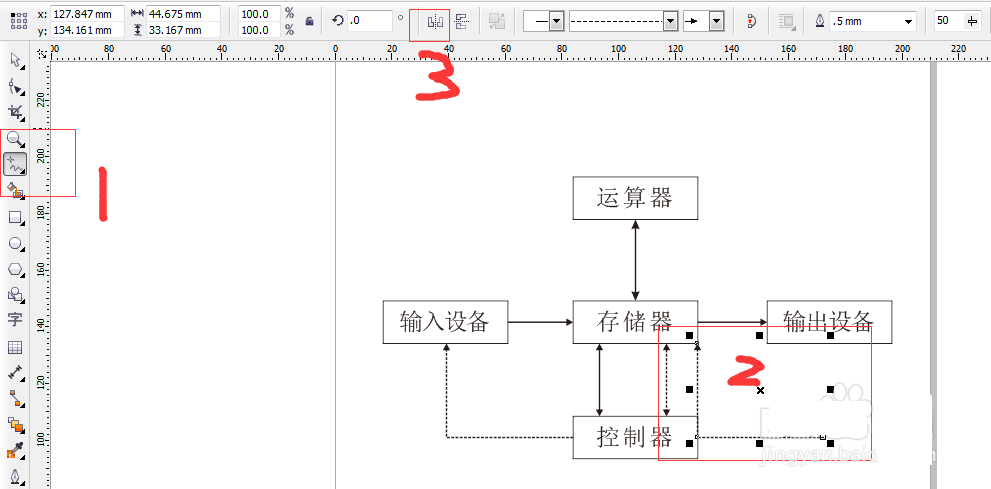

12、按图中步骤1-3，水平镜像一个图形。如图

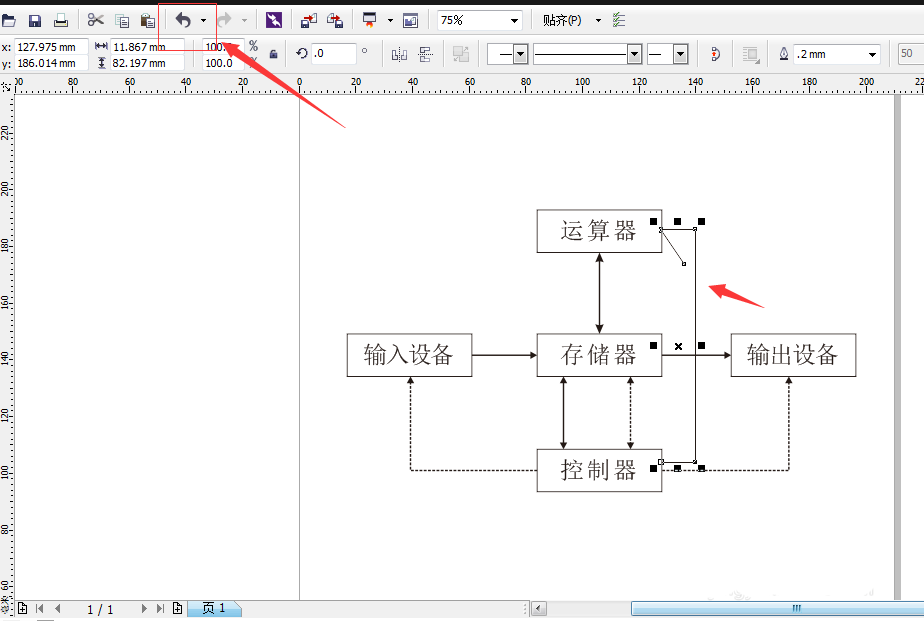

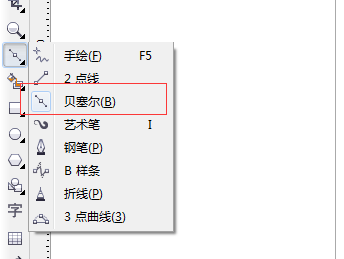

13、画错了，如图所示回车。粗细都改成0.5mm,改成虚线，改下箭头。如图.画折现也可以用贝塞尔画。效果也是一样的。

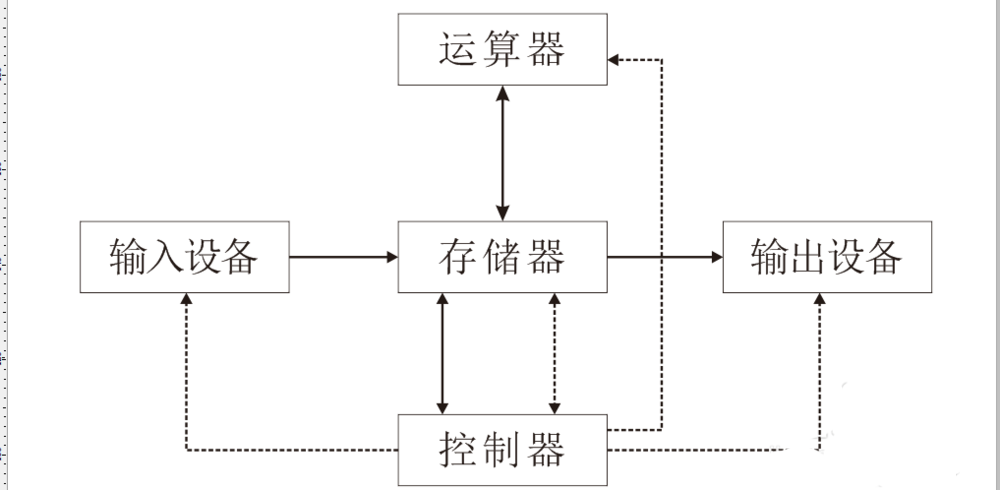

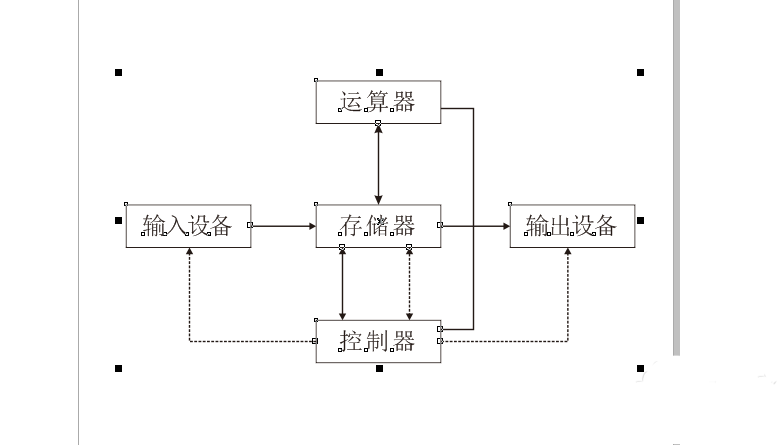

14、按F4看全图效果。
