大家都知道，CorelDRAW简称CDR。相信很多朋友在学习CDR软件的时候，都遇到过和我一样的情况——不会绘制量角器。即使现在网络上有很多视频教程，但由于其往往前后内容连贯性强，单一视频不够详尽，很难有效帮助到我们。下面，就让我来给大家分享一下我的经验，几大步骤成功绘制出一个漂亮的半圆直径为80mm量角器（量角器大小可按比例自定）。

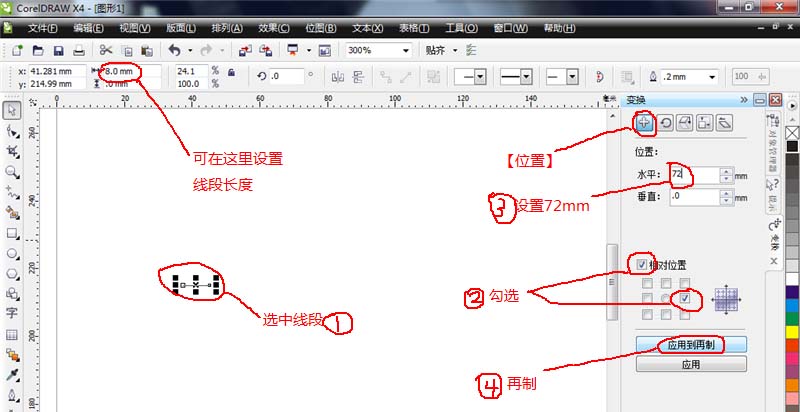

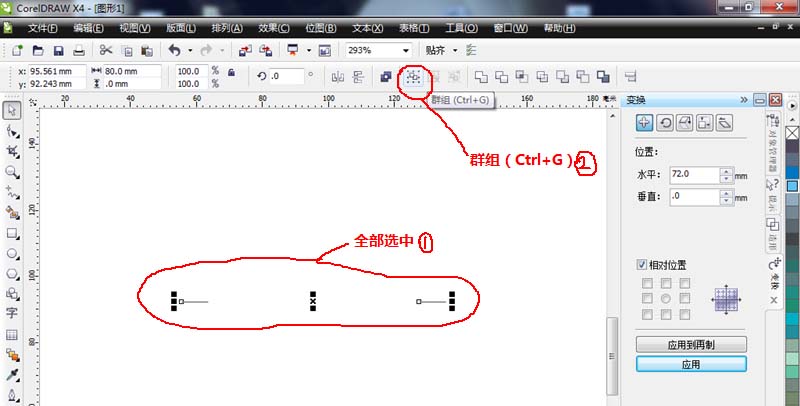

1、打开CorelDRAW X4软件，打开菜单栏【排列】→【变换】→【位置】（或菜单栏【窗口】→【泊坞窗】→【变换】→【位置】）。用【手绘】工具（F5）或【钢笔】工具绘制一条水平的8mm长的线段，再用【位置】工具，勾选【相对位置】，水平向右72mm再制一条8mm的线段，选中两条线段，按Ctrl+G【群组】。

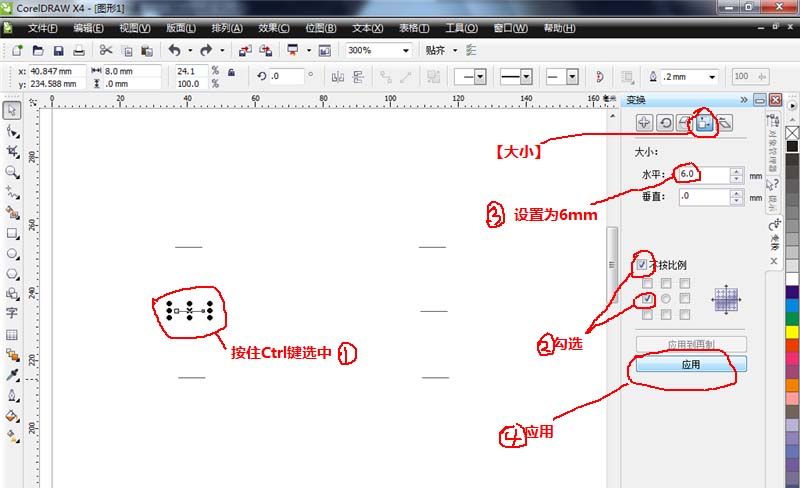

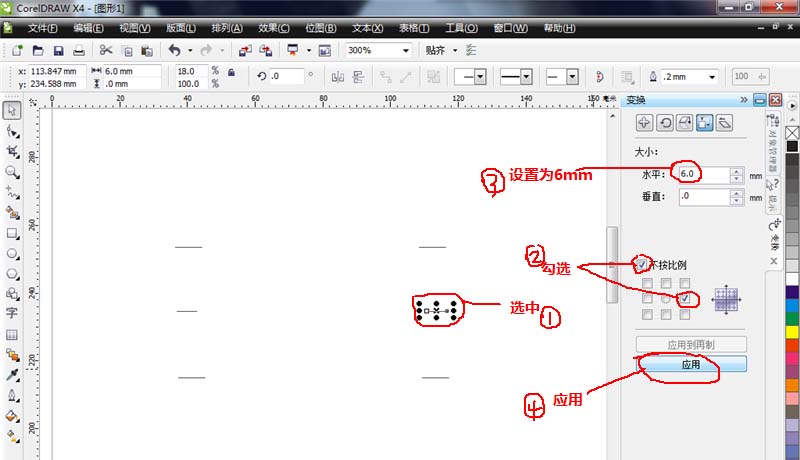

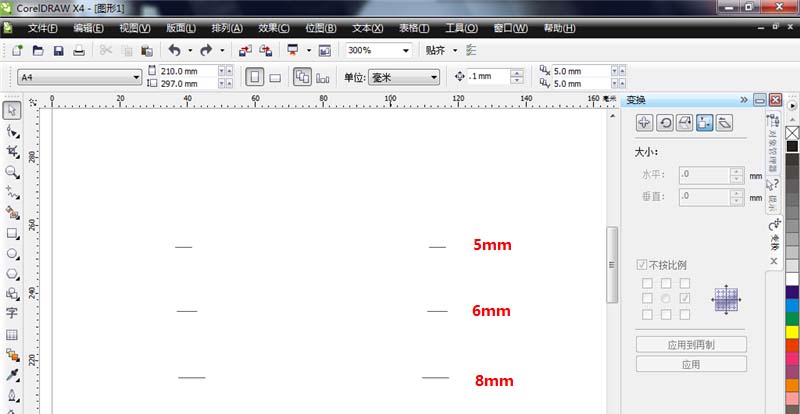

2、选中两条线段，复制两次。将【变换】工具组切换到【大小】，按住Ctrl键，选中其中一组的左侧线段，用【大小】工具，勾选【不按比例】，锁定左端，将其长度改为6mm；再选中其右端线段，锁定右端，同样将其长度改为6mm。再用相同方法，将另一组的两条线段长度改为5mm。

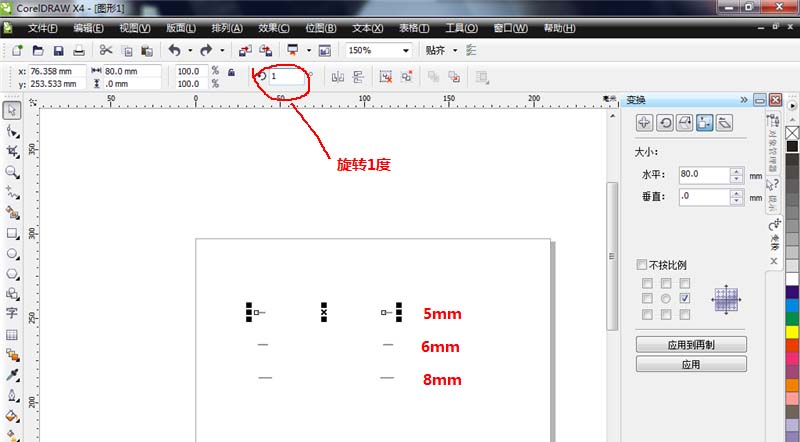

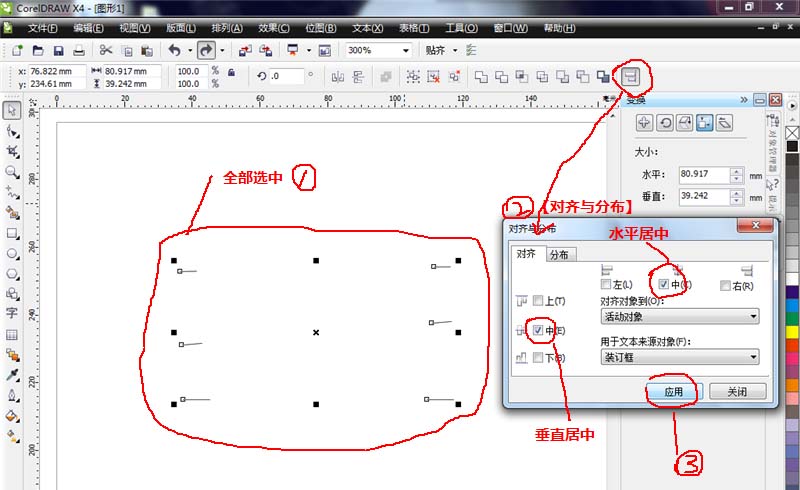

3、将线段为5mm的那组旋转1度，线段为6mm的那组旋转5度，线段为8mm的那组保持不变。全部选中，用【对齐与分布】将其水平居中、垂直居中对齐（或直接按快捷键C和E键）。

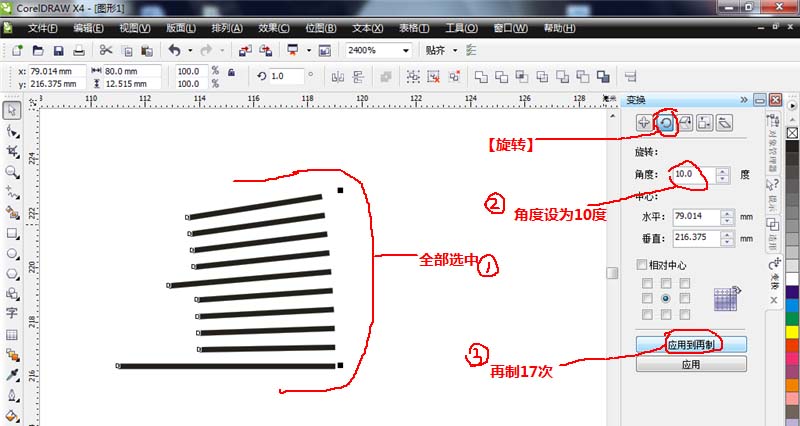

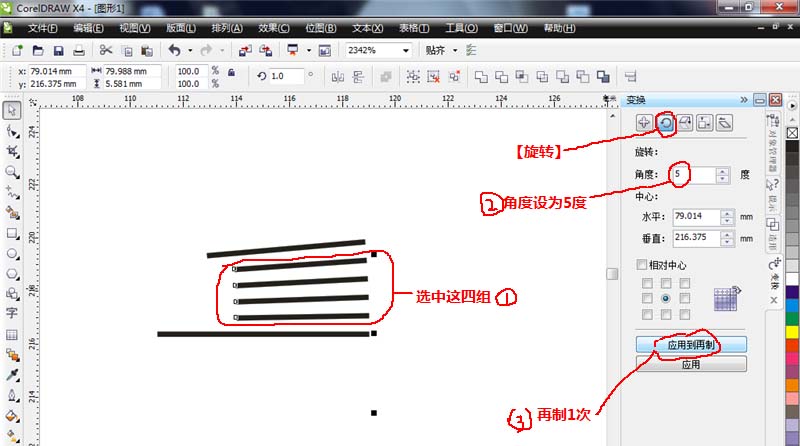

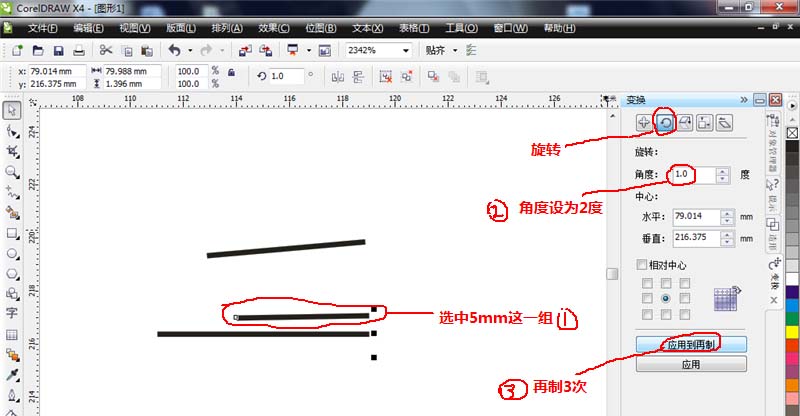

4、将【变换】工具组切换到【旋转】，按住Alt键，选中5mm的那一组，【角度】设为1度，再制3次。按住Alt键，选中5mm的四组，【角度】设为5度，再制1次。全部选中，【角度】设为10度，再制17次，所有刻度围成一个圆圈。

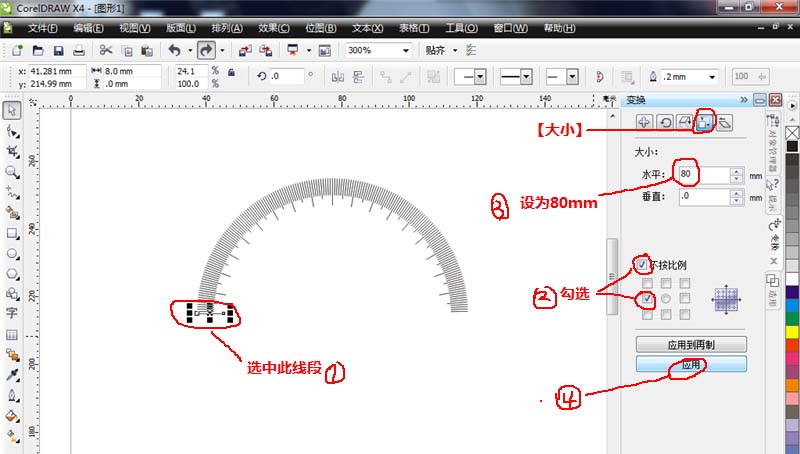

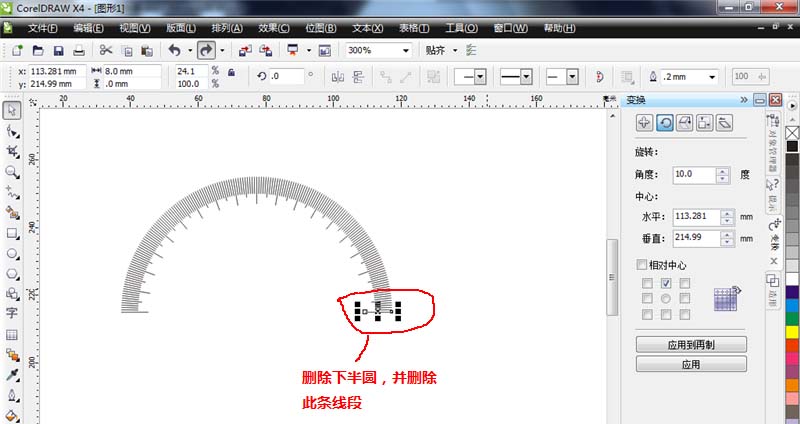

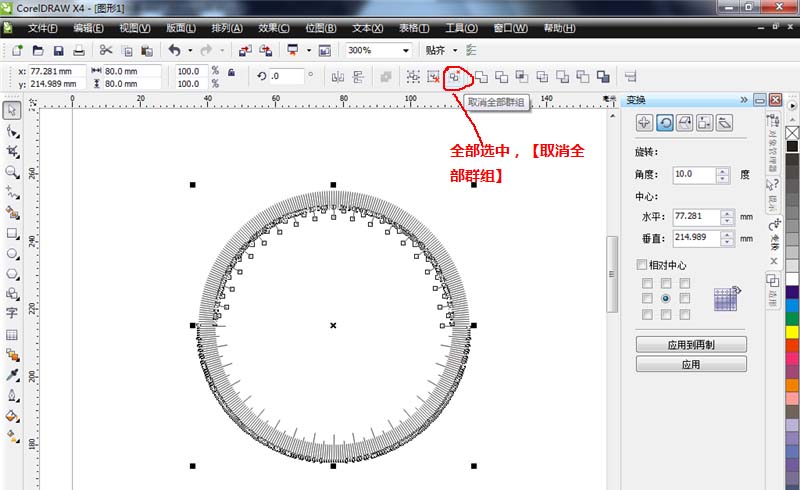

5、全部选中，取消全部群组，选中下面半圆并删除，得到上面半圆的刻度。选中底端右侧的一条刻度并删除。选中底端左侧刻度，用【变换】工具组下【大小】工具，勾选【不按比例】，锁定左端，将刻度线段长度改为80mm。用此方法，将半圆中间的刻度线段长度改为40mm。全部选中，按Ctrl+G【群组】。
6、用【椭圆形】工具，按住Ctrl键，画一个直径为82mm的正圆，将其改成0度到180度的半圆。复制一个半圆，将其改为正圆，按住Shift键，沿中心缩放，再复制2个正圆，依次沿中心缩放。

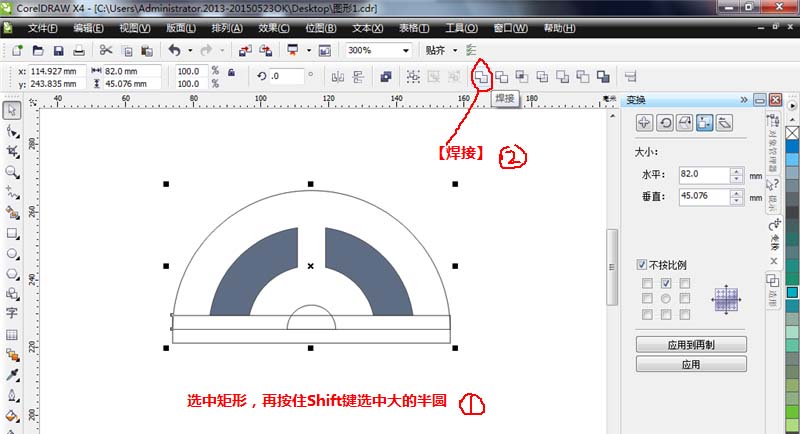

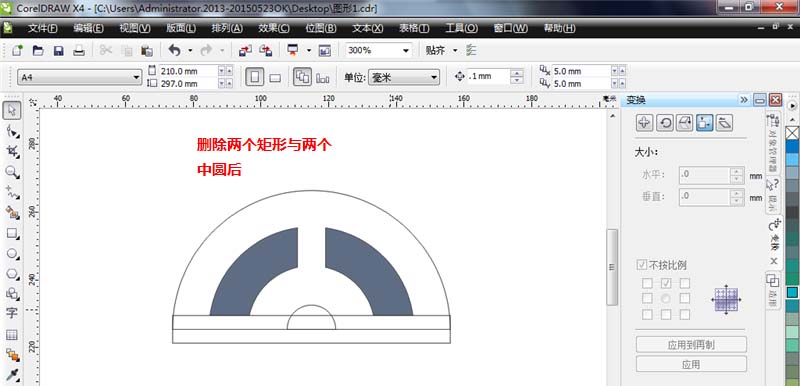

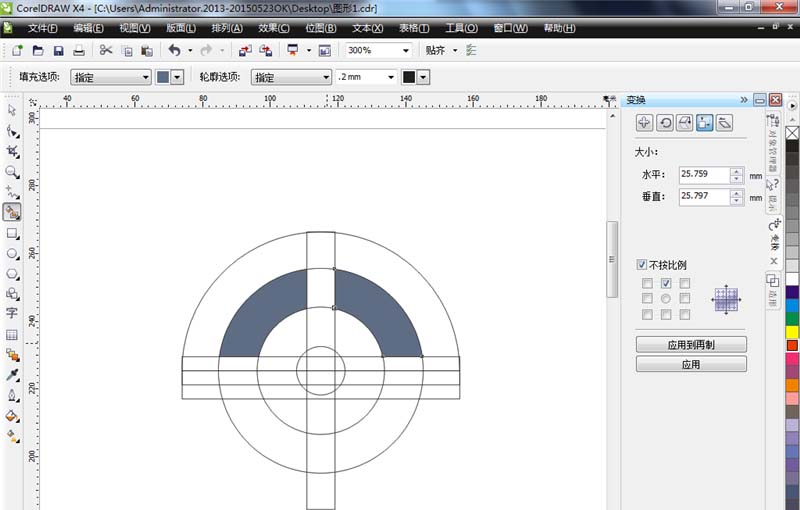

7、沿半圆直径画一个长为82mm，宽大致为8mm的矩形，复制一个矩形，向上移动至矩形中心与圆心重合。再复制一个矩形，旋转90度。用【智能填充】工具填充如图弧形框。删除如图两个矩形和两个中圆，将小圆改成0度到180度的半圆。选中余下的矩形，再按住Shift键选中大的半圆，点击【焊接】，选中所得图形，点击【结合】（Ctrl+L）。

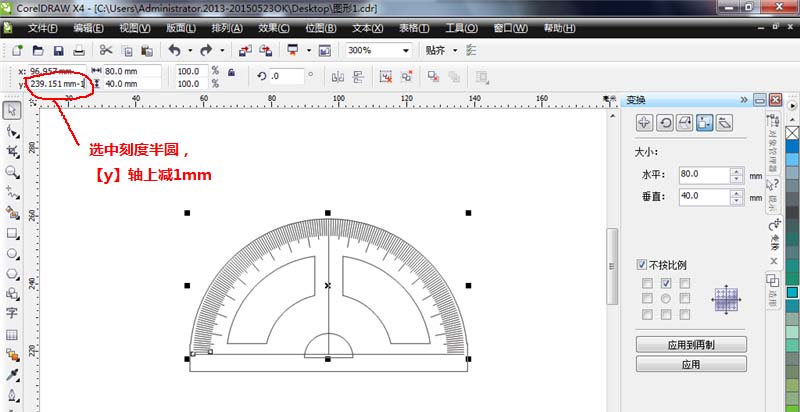

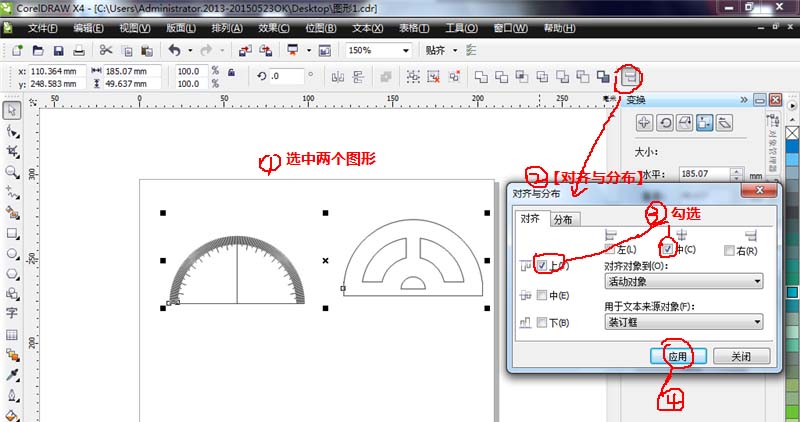

8、将绘制所得的两个图形全部选中，用【对齐与分布】将其水平居中、垂直上对齐。选中刻度半圆，在【y】轴减1mm。

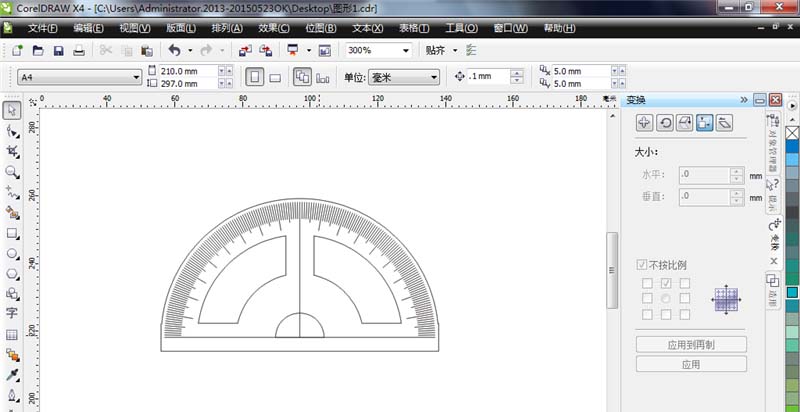

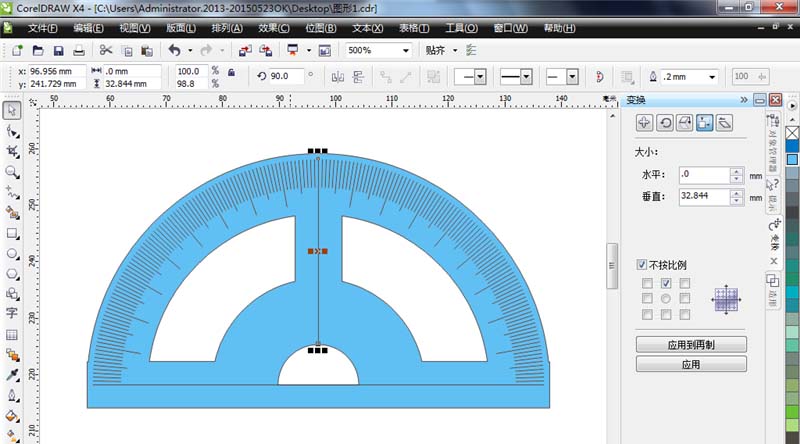

9、选中大的半圆，给量角器填充一个你喜欢的颜色，按Ctrl+End将它置于底层。取消刻度半圆的群组，选中最小半圆中的竖线，拉动下端点缩短它的长度至最小半圆的圆弧上。这样，我们的量角器就画好了。
