CorelDRAW不仅在排版布局方面有着出色的表现、工业设计也时常会涉及。在以上的教程中我们知道如何做一个标准数值的扇形统计图，如果，在美化一下这个统计图，添加上立体效果，要怎样做呢，本文分享立体化扇形统计图的操作流程。

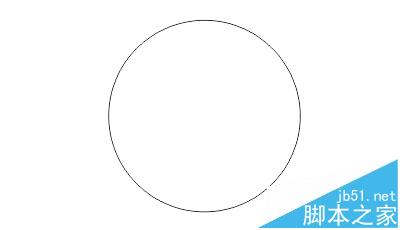

1、举例说明：比如要做扇形统计图已知百分比分别为45%、30%、25%。在工具箱中选择“椭圆形工具”按住Ctrl键绘制正圆。

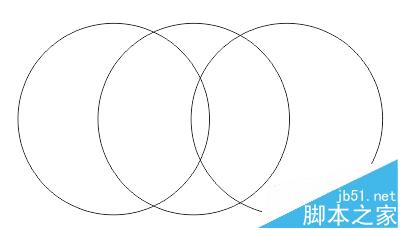

2、Ctrl+C、Ctrl+V原位复制粘贴3份（这步根据统计图的个数），或者执行水平、垂直居中对齐。

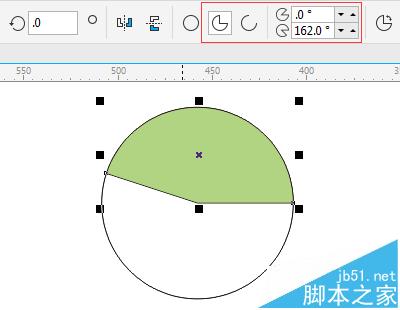

3、选择最上面的圆形，计算得出45%的占比即162°，在属性栏输入起始角度为0°，结束角度为162°，点击“饼形”按钮，鼠标左键单击调色板填充任意颜色，如图所示。

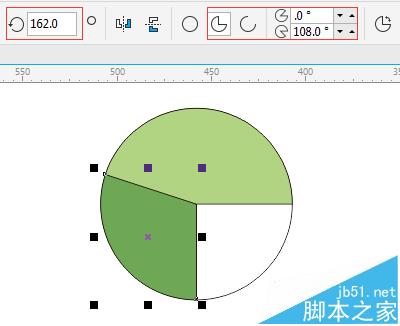

4、选择第二个圆，计算得出30%的占比即108°；在属性栏依次输入旋转角度为162°（即第一个扇形的结束角度），点击“饼形”按钮，设置起始角度为0°，结束角度为108°，并填充颜色，如图所示。
注：这个最好是按照属性栏顺序依次设置，因为这块有小伙伴反映会出错，或圆之间不能衔接。

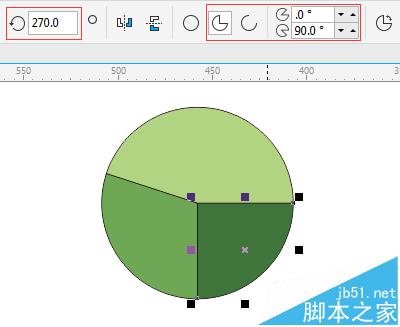

5、选择第最后一个圆，将两圆旋转角度相加输入旋转角度值270°，计算得出25%的占比即90°，点击“饼形”按钮，设置起始角度为0°，结束角度为90°，并填充颜色，如图所示。
6、在CorelDRAW软件绘图界面，不选择任何对象的情况下，单击“选择工具”，调整微调距离为1，按Enter键确定。关于微距调整的相关内容请参阅：CorelDRAW X7中如何调整微距和再制距离。将各个扇形之间留有适当距离，如图所示。

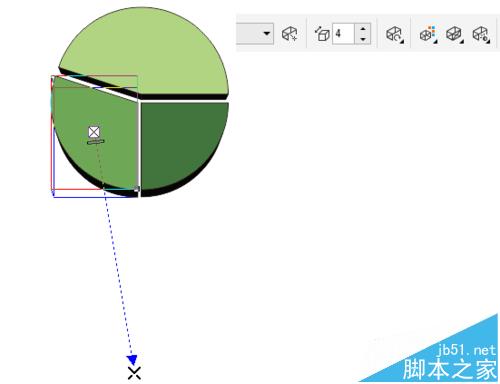

7、选择“立体化工具”单击要添加立体效果的图形，按住Ctrl键垂直向下拖动。向上拖动控制线中的白色矩形调节钮，以改变对象立体化的深度。设置立体化效果颜色为使用纯黑色，如图。

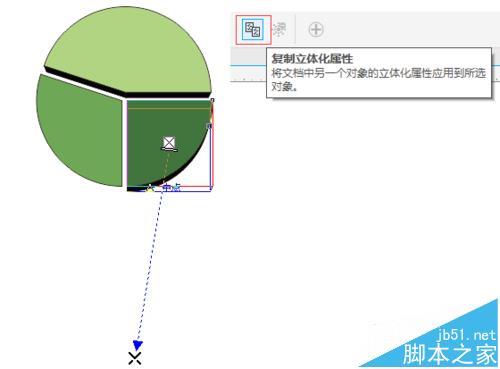

8、添加完成一个，其余的两个复制前面的效果就好了。点击右下角扇形，单击属性栏“复制立体化属性”按钮，出现粗黑箭头时点击上面立体化效果即可实现立体化的复制，复制完成以后，还要对方向进行调整，以保证正确透视。
9、左下角的扇形立体化复制效果类似。

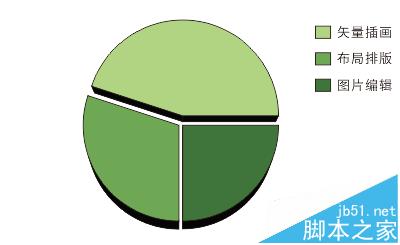

10、添加相应文字，立体化扇形统计图制作完成。
注意事项：
属性栏位置要依次输入，不然会乱。
