入门:CorelDRAW 绘制线段及曲线的教程

今天来向朋友们推荐CorelDRAW 绘制线段及曲线的教程，教程介绍的比较详细，介绍的内容方法也很实用，喜欢的朋友快来学习一下吧！

1.2.2　绘制线段及曲线

　　在人们绘制的图形对象中，除了由基本的几何形状组成 外，还由许多的不规则的形状组成。而这些不规则形状则可以通过线段或曲线组 成。 CorelDRAW 10在其Tool Box（工具箱）中也提供了一些用于绘制线段及曲线的工具。 .

Freehand Tool(手绘工具 )

Freehand Tool(手绘工具)实际上就是使用鼠标在绘图 页面上直接绘制直线或曲线的一种工具。它的使用方法非常简单。

从工具箱中选择 Freehand Tool(手绘工具)后，鼠标光标将会变成右下角带 波浪形的十字形状，表明此时可以开始直线的绘制； 在绘图页面中单击鼠标，作为直线的起点； 将鼠标移动到欲绘制直线的终点处，再次单击鼠标，即可完成直线的绘制 。 使用 Freehand Tool(手绘工具)也可以绘制任意曲线，在绘图页面中按住鼠 标左键不放； 拖动鼠标绘制曲线，曲线绘制完成后释放鼠标即可。

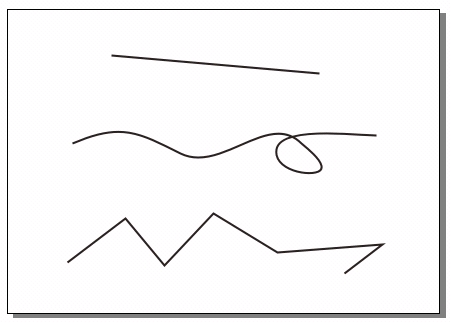

图 1-30 用手绘工具绘制的直线、曲线及折线

　　技巧： 使用 Freehand Tool(手绘工具)也可以绘制折线，具体操作方法是：在绘图页面中单击鼠标，作 为折线的起点，然后在每一个转折处双击，到达终点时再单击鼠标，即可完成折 线的绘制

图 1-31 手绘工具的属性栏

Freehand Tool(手绘工具)除了绘制简单的直线（或曲线）外，还可以配合其属性栏的设置 ，绘制出各种粗细、线型的直线（或曲线）以及箭头符号。

　　在 下拉列选栏中设置起点箭头类型、线段类型及终点箭 头类型；

　　在 下拉列选栏中设置线段的粗细；

　　在 滑块栏中调节曲线的平滑程度；

　　连续绘制曲线，最终回到起点位置后，单击鼠标即可完 成一个封闭区域的绘制。

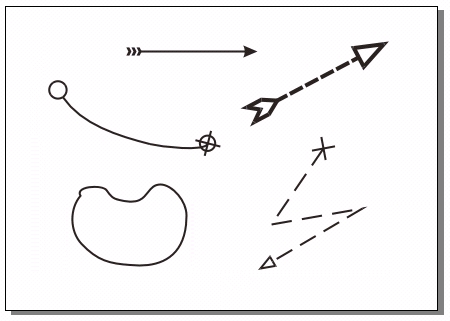

图 1-32 用手绘工具绘制的直线、曲线、折线箭头及封闭图形

　　技巧： 按住 Ctrl键不放，可以水平地绘制直线或呈一定增量角度（系统默认15度）地倾斜绘 制直线；

 Bezier Tool(贝塞尔工具)

　　使用 Bezier Tool(贝塞尔工具)可以比较精确的绘制直 线和圆滑的曲线。由于矢量图形中的曲线是由邻接的节点构成的，曲线上的任何 一个拐弯处节点的变化都可以使曲线改变方向，Bezier Tool(贝塞尔工具)就是通过改变节点控制点的位置来控制曲线的弯曲程度。

　　下面我们通过一些具体的操作来熟悉 Bezier Tool(贝塞尔工具)，先绘制一段曲线线段：

从工具箱中选择 　Freehand Tool(手绘工具)的级联菜单中的 Bezier Tool(贝塞尔工具)； 在绘图页面中按单击并拖动鼠标，即可确定起始点。此时该节点两边出现 两个控制点，连接两个控制点的是一条蓝色的控制虚线。 将鼠标移动到下一个节点处单击并拖动鼠标，此时两个节点之间会出现一 条曲线线段，同时第二个节点的两端也出现两个控制点；

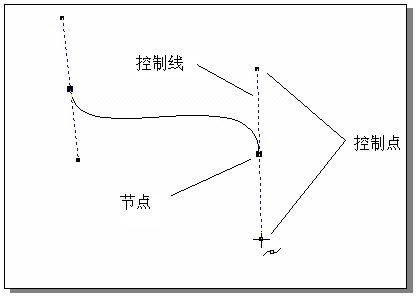

图 1-33 用贝赛尔工具绘制的曲线线段

按住鼠标左键不放，拖动鼠标调节控制点连线的长度和角度，曲线的外观 也会随着发生改变； 调整完成后，释放鼠标即可完成曲线线段的绘制。 .

　　使用 Bezier Tool(贝塞尔工具)绘制直线或折线就很简 单了：

将鼠标移动到绘图页面中单击，确定第一个节点位置； 然后将鼠标移动到下一个节点位置后单击，此时两个节点之间就会出现一 条直线； 如果要绘制折线，只需要继续在下一个节点出单击即可。 如果要在直线或折线中绘制曲线，只需在单击节点时拖动鼠标即可。

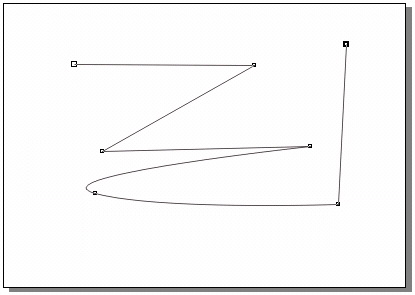

图 1-34用贝赛尔工具绘制的直线、折线及曲线线段

1.2.2　绘制线段及曲线

　　在人们绘制的图形对象中，除了由基本的几何形状组成 外，还由许多的不规则的形状组成。而这些不规则形状则可以通过线段或曲线组 成。 CorelDRAW 10在其Tool Box（工具箱）中也提供了一些用于绘制线段及曲线的工具。 .

Freehand Tool(手绘工具 )

Freehand Tool(手绘工具)实际上就是使用鼠标在绘图 页面上直接绘制直线或曲线的一种工具。它的使用方法非常简单。

从工具箱中选择 Freehand Tool(手绘工具)后，鼠标光标将会变成右下角带 波浪形的十字形状，表明此时可以开始直线的绘制； 在绘图页面中单击鼠标，作为直线的起点； 将鼠标移动到欲绘制直线的终点处，再次单击鼠标，即可完成直线的绘制 。 使用 Freehand Tool(手绘工具)也可以绘制任意曲线，在绘图页面中按住鼠 标左键不放； 拖动鼠标绘制曲线，曲线绘制完成后释放鼠标即可。

图 1-30 用手绘工具绘制的直线、曲线及折线

　　技巧： 使用 Freehand Tool(手绘工具)也可以绘制折线，具体操作方法是：在绘图页面中单击鼠标，作 为折线的起点，然后在每一个转折处双击，到达终点时再单击鼠标，即可完成折 线的绘制

图 1-31 手绘工具的属性栏

Freehand Tool(手绘工具)除了绘制简单的直线（或曲线）外，还可以配合其属性栏的设置 ，绘制出各种粗细、线型的直线（或曲线）以及箭头符号。

　　在 下拉列选栏中设置起点箭头类型、线段类型及终点箭 头类型；

　　在 下拉列选栏中设置线段的粗细；

　　在 滑块栏中调节曲线的平滑程度；

　　连续绘制曲线，最终回到起点位置后，单击鼠标即可完 成一个封闭区域的绘制。

图 1-32 用手绘工具绘制的直线、曲线、折线箭头及封闭图形

　　技巧： 按住 Ctrl键不放，可以水平地绘制直线或呈一定增量角度（系统默认15度）地倾斜绘 制直线；

Bezier Tool(贝塞尔工具)

　　使用 Bezier Tool(贝塞尔工具)可以比较精确的绘制直 线和圆滑的曲线。由于矢量图形中的曲线是由邻接的节点构成的，曲线上的任何 一个拐弯处节点的变化都可以使曲线改变方向，Bezier Tool(贝塞尔工具)就是通过改变节点控制点的位置来控制曲线的弯曲程度。

　　下面我们通过一些具体的操作来熟悉 Bezier Tool(贝塞尔工具)，先绘制一段曲线线段：

从工具箱中选择 　Freehand Tool(手绘工具)的级联菜单中的 Bezier Tool(贝塞尔工具)； 在绘图页面中按单击并拖动鼠标，即可确定起始点。此时该节点两边出现 两个控制点，连接两个控制点的是一条蓝色的控制虚线。 将鼠标移动到下一个节点处单击并拖动鼠标，此时两个节点之间会出现一 条曲线线段，同时第二个节点的两端也出现两个控制点；

图 1-33 用贝赛尔工具绘制的曲线线段

按住鼠标左键不放，拖动鼠标调节控制点连线的长度和角度，曲线的外观 也会随着发生改变； 调整完成后，释放鼠标即可完成曲线线段的绘制。 .

　　使用 Bezier Tool(贝塞尔工具)绘制直线或折线就很简 单了：

将鼠标移动到绘图页面中单击，确定第一个节点位置； 然后将鼠标移动到下一个节点位置后单击，此时两个节点之间就会出现一 条直线； 如果要绘制折线，只需要继续在下一个节点出单击即可。 如果要在直线或折线中绘制曲线，只需在单击节点时拖动鼠标即可。

图 1-34用贝赛尔工具绘制的直线、折线及曲线线段

教程结束，以上就是CorelDRAW 绘制线段及曲线的教程，大家学会了吗？希望这篇教程能对大家有所帮助！
