包装是工业上应用得非常广泛的一种防护材料。包装的设计制作则是平面设计的很重要的一门课题。今天就以包装盒的实例向朋友们具体介绍一下，假定需要包装的物体是一个78x50x63mm的小工业产品。教程比较简单，新手朋友也可以过来学习一下。推荐过来，希望对大家有所帮助！
教程如下：
1、选择矩形工具，从任意空白处画一矩形，调整大小为80x64mm。
2、选中矩形，用鼠标左键按住矩形右边中间的小黑块向左边拖拉，到一定大小时再左键不放按下右键，即复制出了另一个矩形，调整这个新建立的矩形尺寸大小为64x 52mm大小。

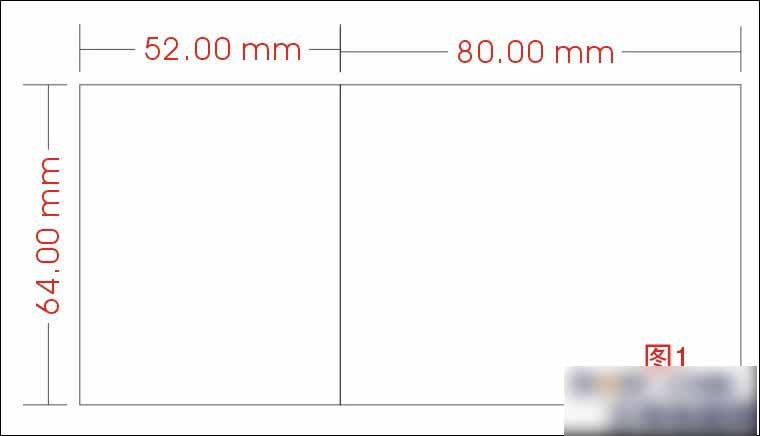

3、选中两个矩形，按"C"、"L"键使两个矩形靠左边居中对齐；选中后建立的那个小一点的矩形，按住Ctrl键向左边拖拉，当在左边出现这个矩形时放手，即将该小矩形翻到了另一大些的矩形的左边去了，而两个矩形也是紧紧相靠在一起的，如图1。

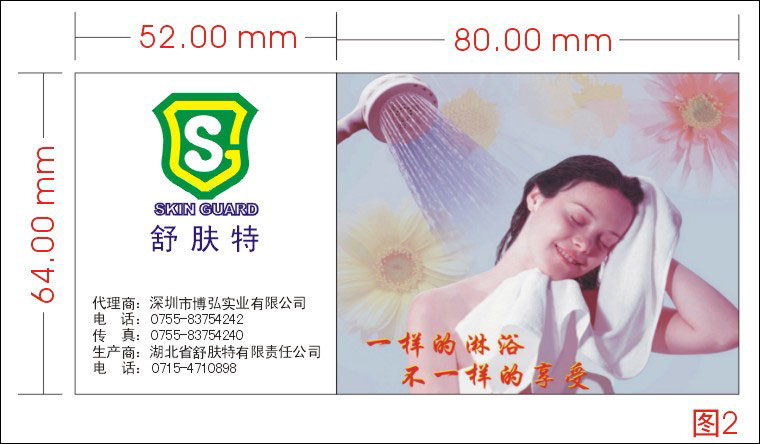

4、选择一幅已处理好的图片，用右键拖拉该图片到80x64mm的那个矩形上面，放开右键会弹出一个快捷菜单，从中选择"置入于图框精确裁剪"项，如图2，图片即居中放进矩形框中（如果图片比矩形框要大，可以将图案调整位置，方法是点右键选择"编辑内容"调好后再选"结束编辑"就可以了）；再在左边小一点的图框中输入 标识或其他产商信息内容。

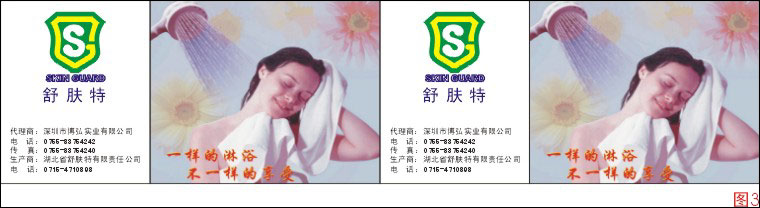

5、选中两个矩形，从属性工具栏的尺寸栏可以看出两个矩形现在是132x64mm；调用安排菜单中的变形对话框，在"位置"水平选项中调整数值为-132，然后点按一下"应用至再制物件"，即可在左边重新复制出和刚才所做一样的两个矩形来，并且已填好图案，如图3。至此，一个小包装的主体工程差不多了，下面就是做翻盖的事了。

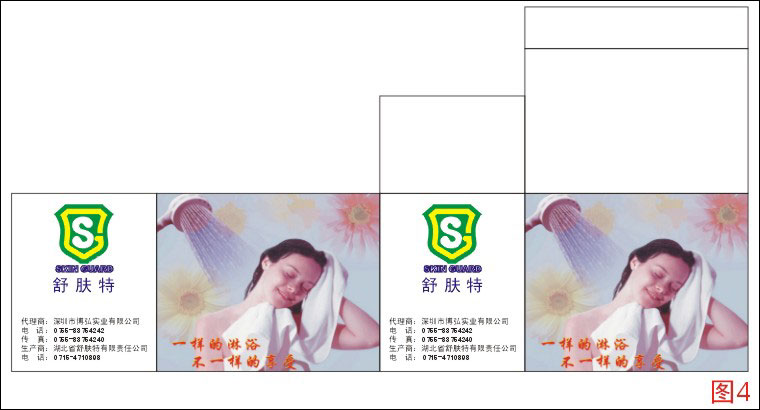

6、使用矩形工具画一个矩形，调整大小为80 x 52mm，选中这个矩形然后再选择填有图案的那个80 x 64mm的矩形，按键盘"C"、"T"键使得后画的矩形对齐先前的那个矩形的上边。再选中80 x 52mm的矩形，按住Ctrl键用鼠标拖下边上的小黑块向上鄱，待该矩形翻到上面之后放开鼠标，则该矩形即位于填有图案的那个矩形的上边去了，再画一个小矩形，大小调整为35 x 52mm，并将其对齐到上一步所画矩形的底边，再对齐有文字的那个矩形的中央；再画一个矩形，调整大小为80 x 15mm，并对齐到最上面的那个矩形的上端，如图4。接下去就是要修改这些翻盖了。

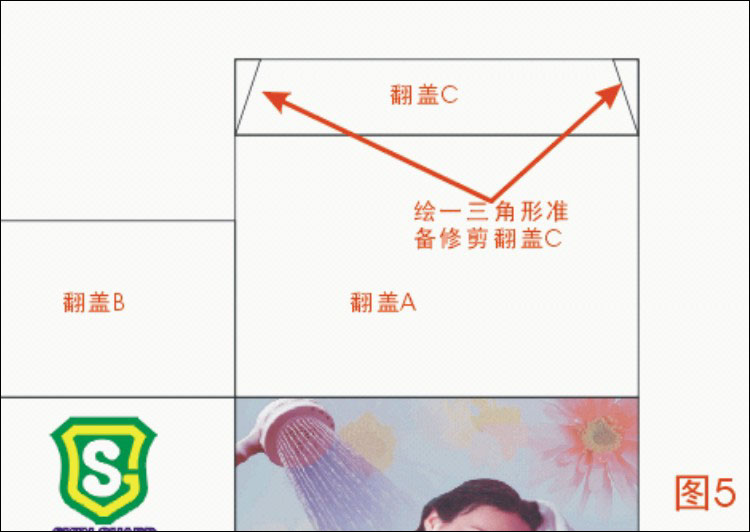

7、选用贝兹曲线工具，在任意点点一下鼠标，按住Ctrl键不放，将鼠标在垂直方向另一点上按下，即绘制出一条水平线段，工作没有结束，按住Ctrl键将鼠标向水平方向另一点按一下，即在原垂直线的基础上重新接上了一条水平线段，再将鼠标点按一下开始建立线段的第一点上，将这个图形封闭，成为一个三角形，调整其大小为5 x 15mm再对齐到翻盖的右边并复制一个对齐到左边。如图5。

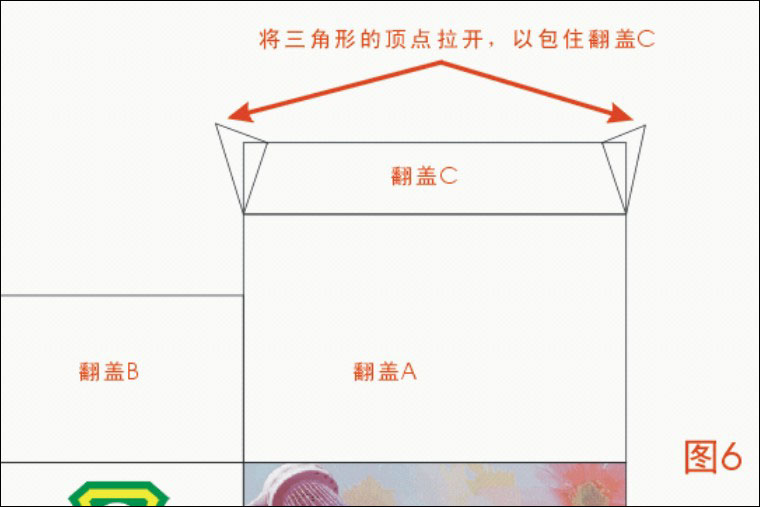

8、选用形状工具，将三角形的右上角往外拉开，使得三角形包住了翻盖C的右上角，如图6。

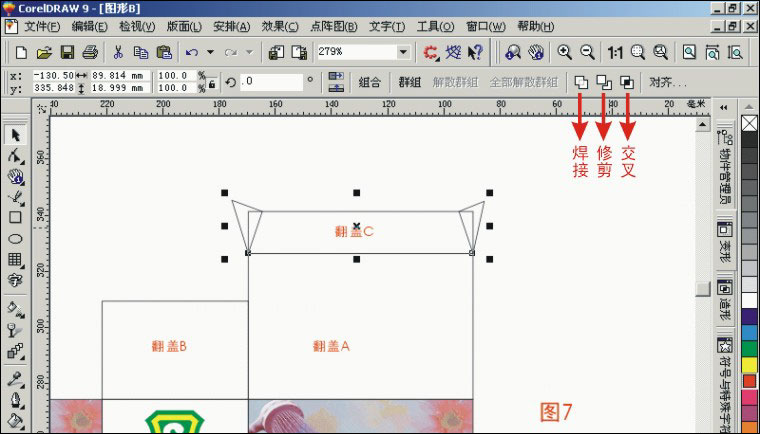

9、选中两个三角形再选中翻盖C，执行"安排""造型""修剪"，或点按一下属性工具栏上的修剪工具，即可以将翻盖C的两个上角切掉，如图7。

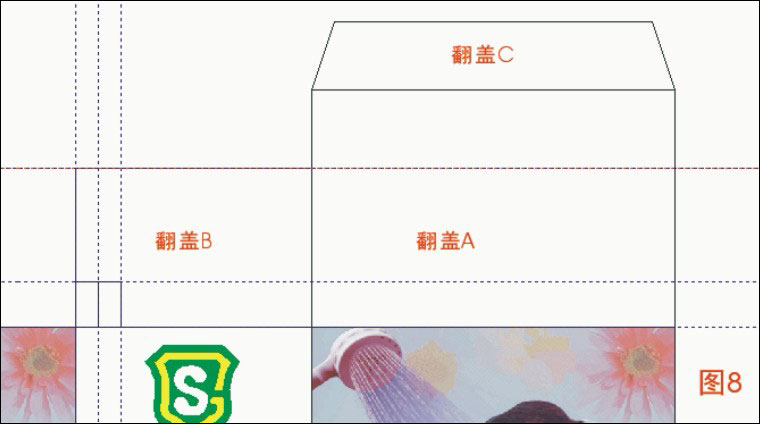

10、在翻盖B的左下角画一个矩形，大小为5x10mm，并选中此矩形再选中翻盖B按"L"、"B"键对齐翻盖B的左下角。并在其右边再镜像出一个小矩形，再拉几条导线到两个小矩形的边上以备后用，如图8。

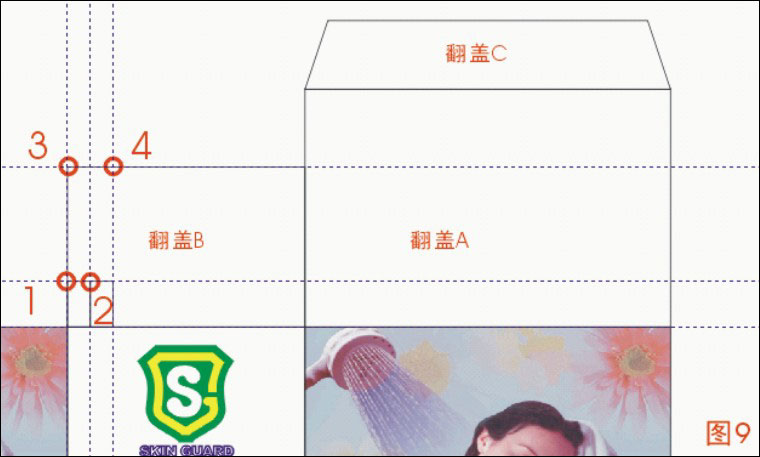

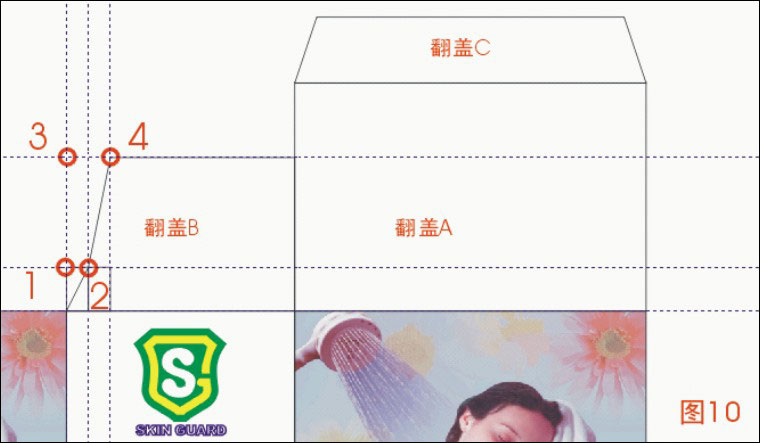

11、选中翻盖B那个矩形，按"Ctrl+Q"键转换为曲线，选用形状工具，点按检视菜单下的对齐导线项；用形状工具双击一下翻盖B左边线框红圈1处，即可以增加一个节点；将这个节点移动到红圈2处，将红圈3处的节点拉到红圈4处，最后如图9、10

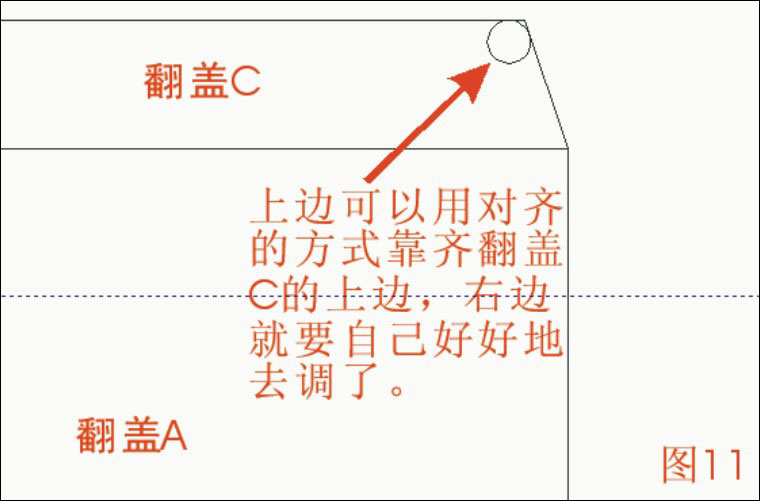

12、选择椭圆工具，在任意地方画一个圆圈，大小设为5 x 5mm，然后将它移动到翻盖C的右上角处，如图11。此时应使用框架模式的视图方式，并尽量地放大图形，以准确地对好位置。

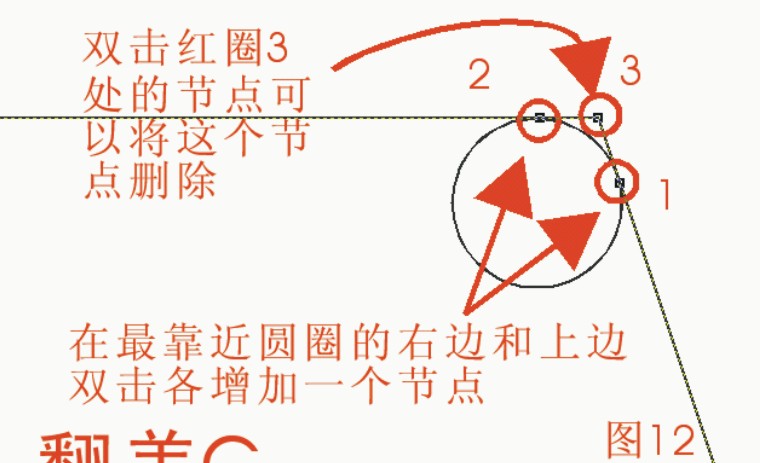

13、选用形状工具，在翻盖C最靠近圆圈的右边和上边地方双击各增加一个节点（红圈1和红圈2处），再双击顶点上的节点（红圈3处）以删除这个节点，使其变为一根直线，如图12。

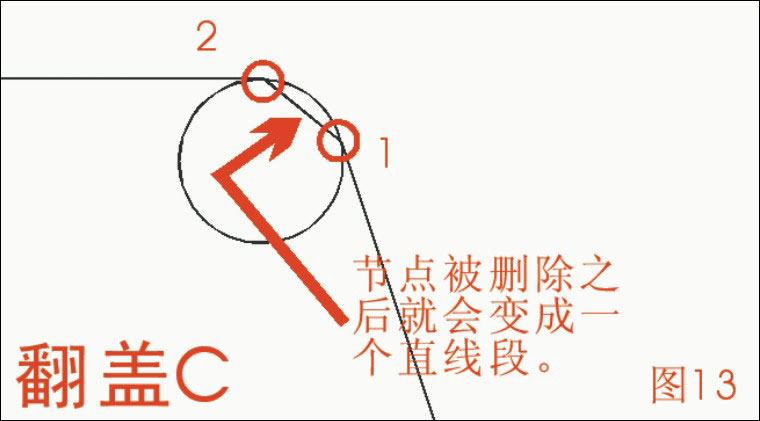

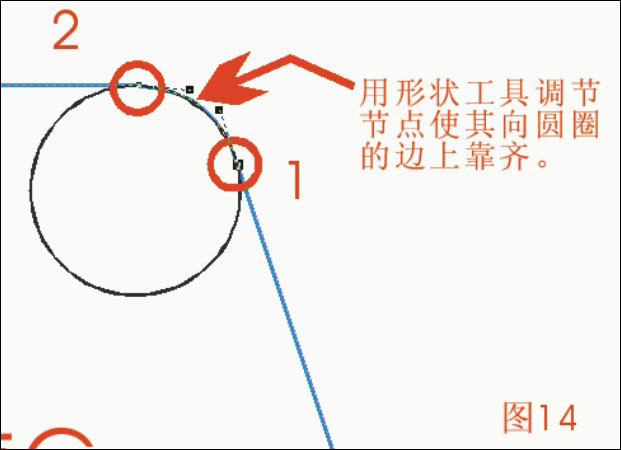

14、继续调用形状工具，点击红圈1和红圈2之间隔直线，再点击属性工具栏上的转换直线为曲线工具按钮，然后将此线段依照圆圈为基准调对齐圆圈的外边，使这里由直线变成一个圆弧线，再把那个基准圆移开，这只角就变成了一个圆解了，如图13、14所示。

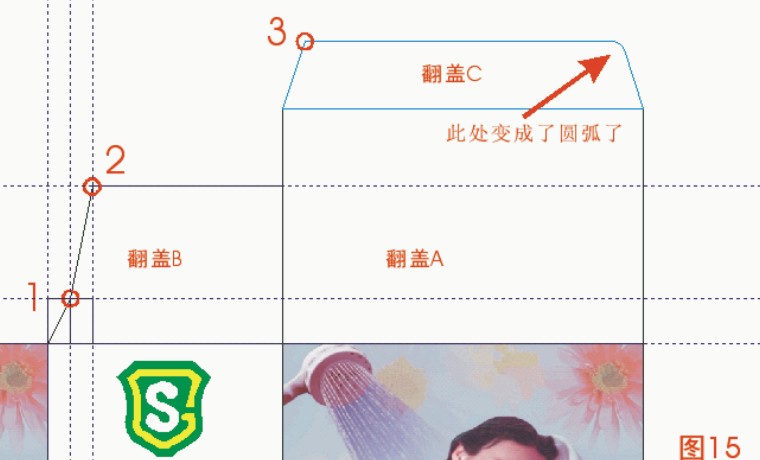

15、调好这只角之后，再用同样方法将下图中的红圈1、红圈2、红圈3所处的角改为圆角，如图15。

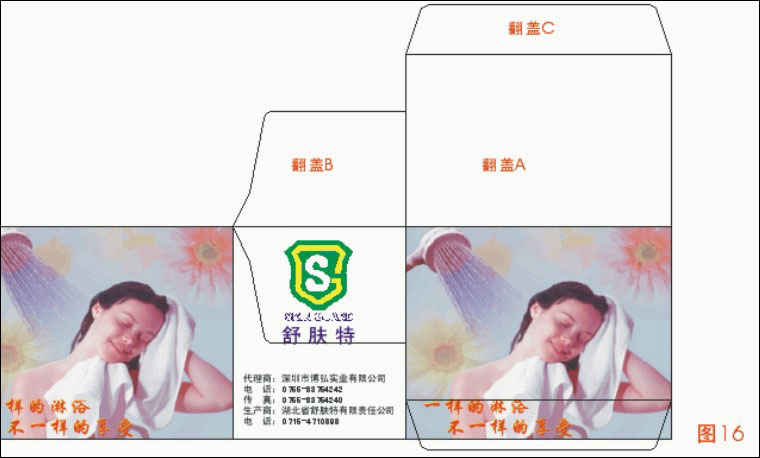

16、选中翻盖A、B、C再群组；按信Ctrl键不放，用鼠标拖动所群组的对象的上边上的小黑块，向下拉移，待下面也出现与其相反的镜像图案时，Ctrl、左健不放按下右键，即在已填有图案的矩形框上复制出了另一群翻盖（如图16）。

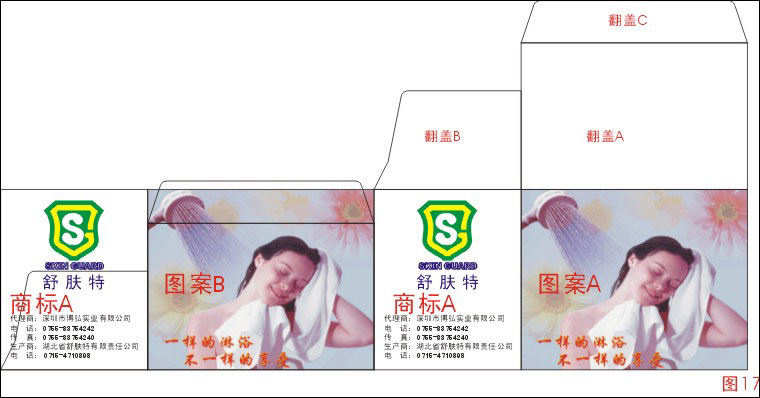

17、选中刚才复制出来的那群翻盖对象，旋转180度再选中图案B，按"B"、"R"键，进行对齐，如图17。

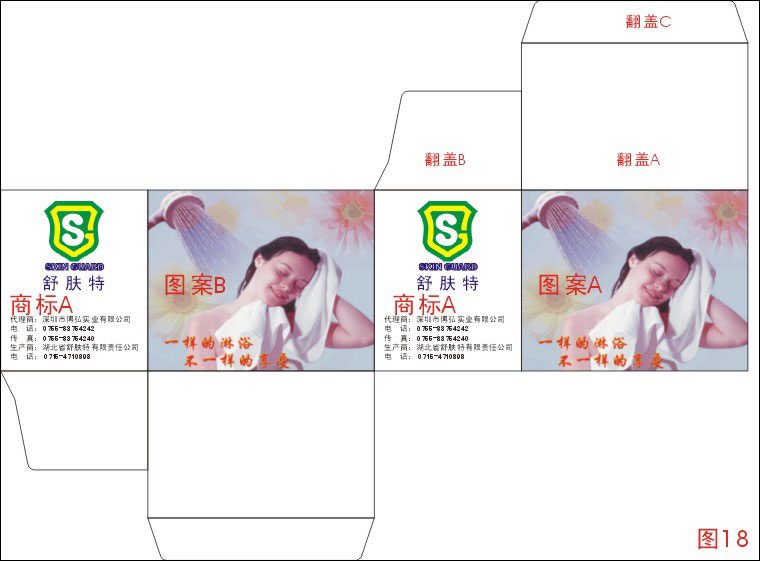

18、选取图案B处的翻盖，按住Ctrl键用鼠标拖其上端的中央小黑块向下拖拉，等确定对象已经翻到下面之后再松手，于是在另一端也做好了翻盖了，如图18。

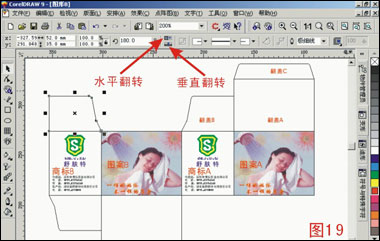

19、将图案A上端的翻盖解散群组。选取翻盖B，复制、粘贴两次，得到两个复本。选取任意某一个翻盖B，再同时选中商标B所处的矩形框，按"L"键进行边对边对齐，再水平翻转一下，如图19。

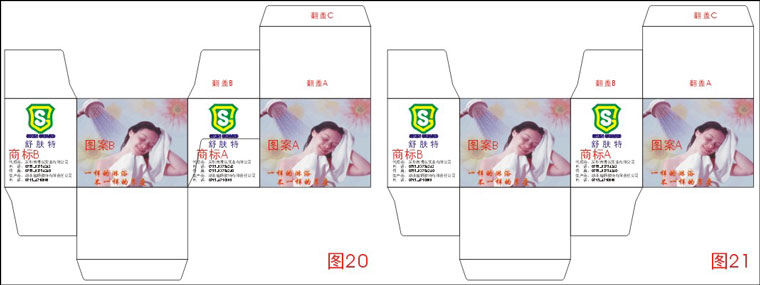

20、再选择一个翻盖B（先前复制了两个）并同时选中商标A所处的矩形框，按"B"键以对齐该矩形的底边，如图20，然后按住Ctrl键不放用鼠标向下翻转，则一个包装盒基本完工，如图21。

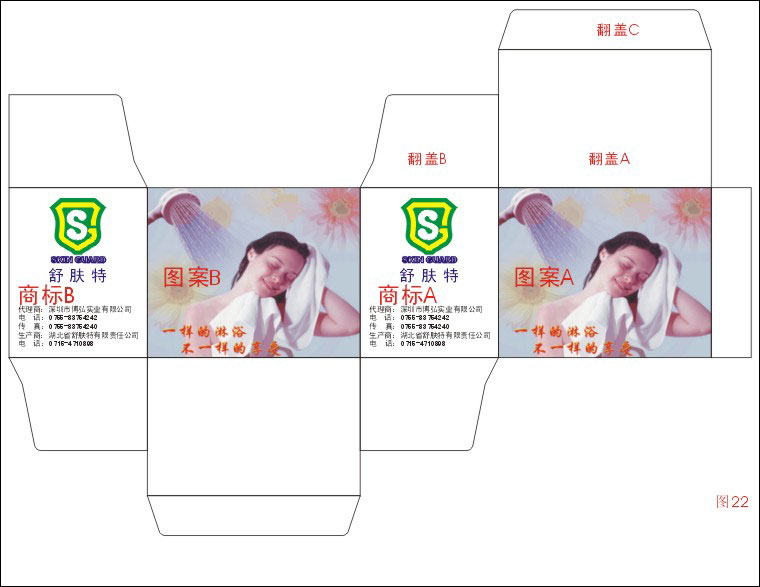

21、选择矩形工具，在图案A的右边画一个矩形，大小为15 x 64mm，选中该矩形再选中图案A，按"E"、"R"键进行对齐；然后再按住Ctrl键不放用鼠标由左向右拖出图案A的框架，如图22）。

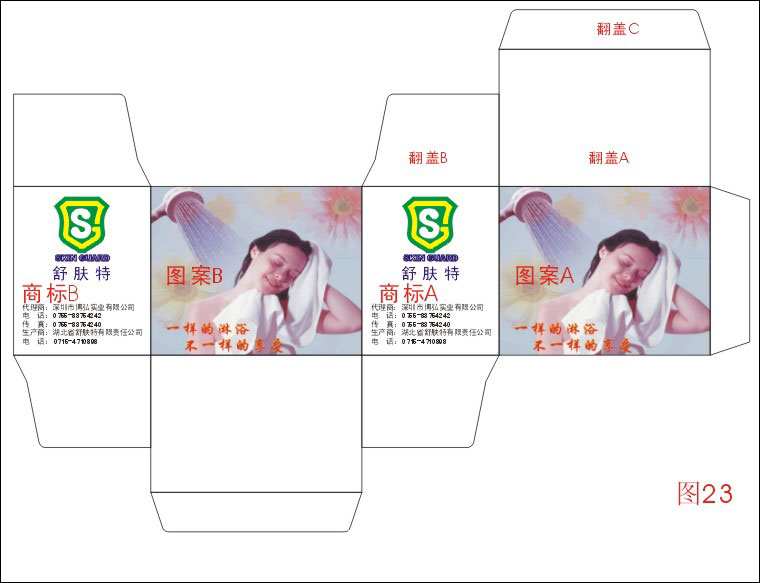

22、使用上面修剪翻盖A的方法对第21步建立的矩形进行修剪，如图23。接下去就是绘制刀模线了。
23、刀模图的绘制如图24。
刀模图完毕就剩拼版了。
附注：在画刀模线将图案A右边和商标A下面的虚线漏掉了，请注意！！
注意：上面的尺寸没有预放出血！

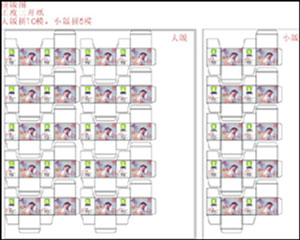

在拼版的过程中，发现用正度对开纸印刷会多浪费一个包装盒的位置，所以在此采用正度三开模式拼版，在大版上拼十模，小版上拼五模，如图25。
教程介绍，以上就是用CDR设计立体包装盒教程，希望对大家有所帮助，谢谢阅读！
