本小节将制作一幅香水广告，实例的制作重点在香水瓶实物的刻画上。首先运用绘制工具、艺术笔和“交互式网格填充”工具制作出香水瓶的外形，然后通过“转换为位图”命令、“交互式透明”工具制作出香水瓶的倒影效果，并添加枝叶图形。最后再综合使用“交互式填充”工具、“交互式网格填充”工具制作出水珠图形与装饰图形。
先看看最终效果图
制作步骤
1.使用交互式网格填充工具制作背景

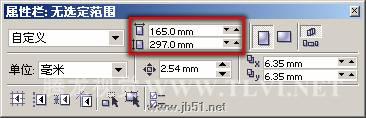

(1)启动CorelDRAW，新建一个工作文档，参照图4-128所示对属性栏中的参数进行设置，改变纸张的高度。
图4-128 设置属性栏

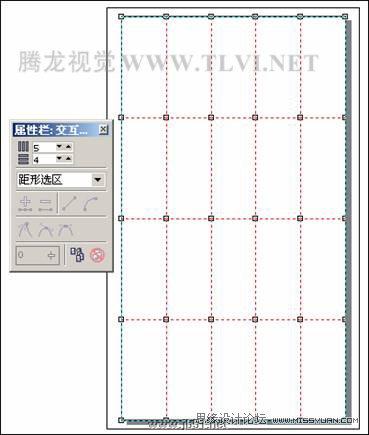

(2)双击工具箱中的“矩形”工具，创建一个与页面大小相等的矩形对象。然后按下键取消矩形的选择状态，接着使用“交互式网格填充”工具，参照图4-129所示在属性栏中设置“网格大小”参数并在矩形上单击，为矩形添加网格填充效果。
图4-129 添加网格填充
提示：在这里之所以先取消矩形的选择状态，然后再通过设置“交互式网格填充”工具选项参数，对其应用网格填充效果，是因为这样添加网格对象上的节点将会最少，更有利于图形的编辑。

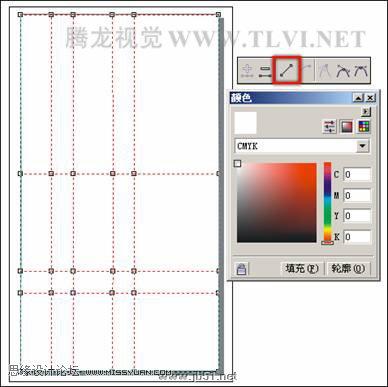

(3)使用“交互式网格填充”工具框选所有节点，单击属性栏中的“转换曲线为直线”按钮，改变节点的属性。接着参照图4-130所示调整节点的位置，然后执行“窗口”→“泊坞窗”→“颜色”命令，打开“颜色”泊坞窗。
图4-130 更改节点属性和位置

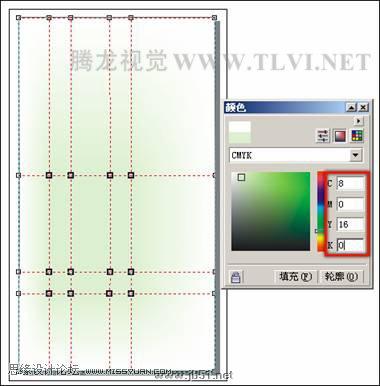

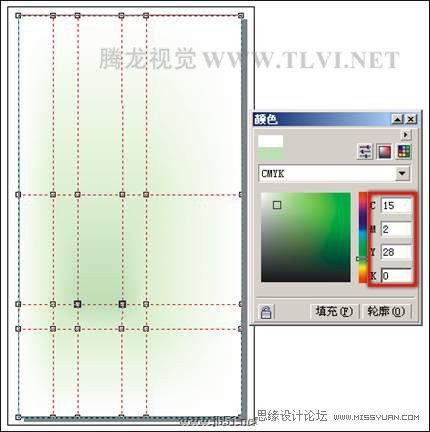

(4)接着使用“交互式网格填充”工具框选如图4-131所示的节点，并在“颜色”泊坞窗中设置颜色值，单击“填充”按钮对所选节点填充颜色。
图4-131 填充颜色
(5)参照上面的方法，继续使用“交互式网格填充”工具框选如图4-132所示的节点，并填充颜色。
图4-132 为矩形添加网格填充效果

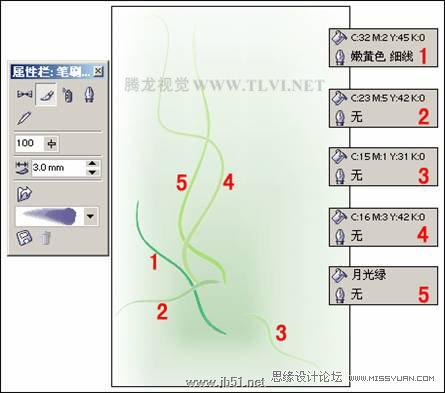

(6)使用工具箱中的“贝塞尔”工具，在页面中绘制曲线，然后使用“艺术笔”工具，为曲线添加艺术笔样式效果，并对其填充颜色进行调整，效果如图4-133所示。
注意：读者在绘制曲线的时候，要注意所绘曲线起始点和结束点的绘制顺序，因为这会影响到所添加艺术笔的效果。
图4-133 为曲线添加艺术样式

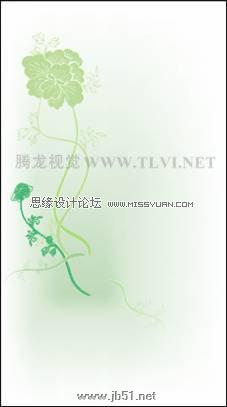

(7)执行“文件”→“导入”命令，将本书附带光盘\Chapter-04\“插花图案.cdr”文件导入，并按下键取消图形的群组，然后参照图4-134所示将相应图形放置到绘图页面中即可。
图4-134 绘制其他图形

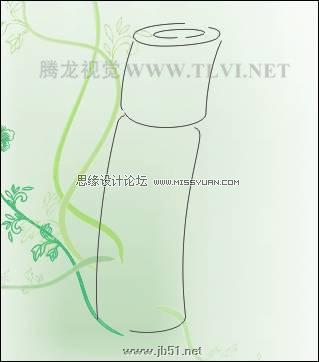

(1)接下来绘制主体图形，选择工具箱中的“贝塞尔”工具，在页面中绘制香水瓶轮廓图形，如图4-135所示。读者也可以将本书附带光盘\Chapter-04\“香水瓶轮廓图形.cdr”文件导入使用，并按下键取消图形的群组。
图4-135 绘制轮廓曲线

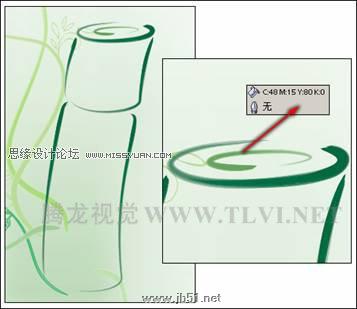

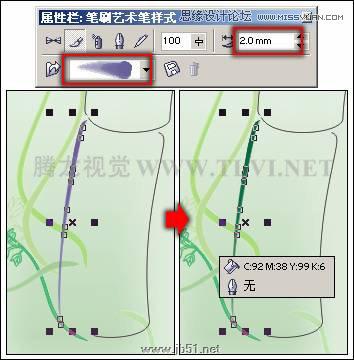

(2)使用“选择”工具，将绘制的其中一条曲线选中，然后选择工具箱中的“艺术笔”工具，在属性中进行设置，为曲线添加艺术样式效果，并对其填充颜色进行更改，效果如图4-136所示。
提示：如果在为曲线图形添加艺术样式效果后，发现添加的艺术样式的方向与图示中的相反，这是由于在绘制曲线时，起始节点的绘制顺序不同造成的。我们需要使用“形状”工具，选择该曲线，然后单击属性栏中的“反转曲线的方向”按钮，将曲线方向反转，这时艺术样式效果的方向将随曲线的方向自动反转过来。
图4-136 为曲线添加艺术样式
(3)接着使用相同的制作方法，为其他轮廓路径添加艺术笔样式效果，并对其填充颜色进行调整，如图4-137所示。
图4-137 为其他曲线添加艺术样式

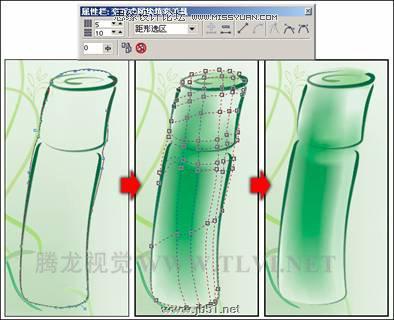

(4)使用“贝塞尔”工具，沿着香水瓶的轮廓绘制曲线路径，并将其调整到香水瓶轮廓图形的下侧。然后使用“交互式网格填充”工具，为图形添加网格填充效果，并将其轮廓色设置为无，如图4-138所示。
提示：由于网格填充功能，填充后没有一个明确的颜色属性，所以图示中没有出示具体颜色值。读者可根据图示效果来把握具体色调。在这里读者可以直接将本书附带光盘\Chapter-04\“香水瓶立体图形.cdr”文件导入使用。
图4-138 网格填充

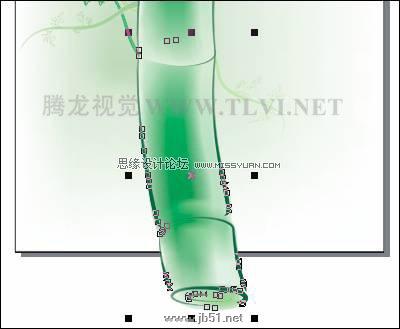

(5)使用“选择”工具，将组成香水瓶的图形全部选中，按下键将其群组，然后按下键将其再制，单击属性栏中的“镜像”按钮，将再制图形垂直翻转，并调整图形的顺序和位置，如图4-139所示。
图4-139 再制并调整图形

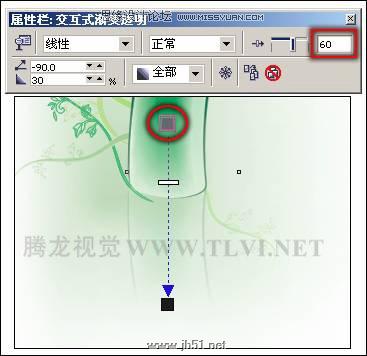

(6)执行“位图”→“转换为位图”命令，保持弹出的“转换为位图”对话框为默认设置，单击“确定”按钮，将调整后的图形转换为位图图像。接着使用“交互式透明”工具，再对位图图像添加线性透明效果，制作出香水瓶的倒影效果，如图4-140所示。
图4-140 制作倒影
(7)参照前面绘制香水瓶图形的方法，在页面中制作出装饰枝叶图形，如图4-141所示。在这里读者也可以直接将本书附带光盘\Chapter-04\“装饰枝叶.cdr”文件导入使用。
图4-141 制作其他图形

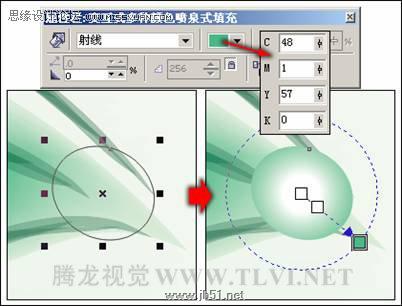

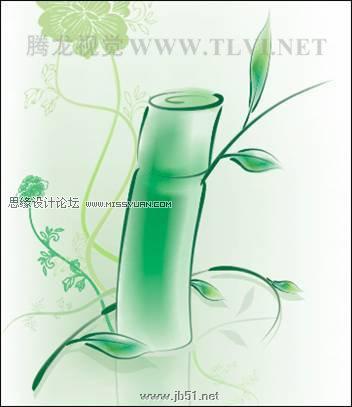

(1)接下来制作水珠图形。使用“椭圆”工具，在页面中绘制椭圆形，然后为其填充渐变色，轮廓色设置为无，如图4-142所示。
图4-142 绘制椭圆形

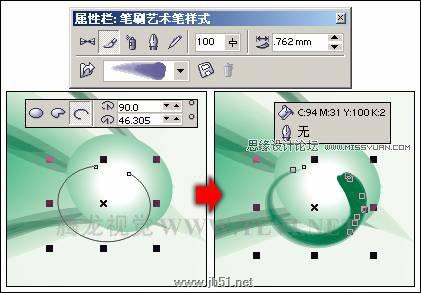

(2)使用“椭圆”工具，在椭圆图形上绘制弧形，然后为其添加艺术笔样式效果，如图4-143所示。
图4-143 设置艺术样式

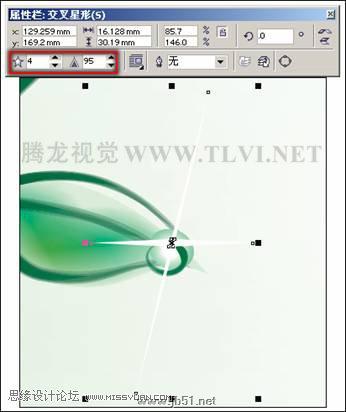

(3)使用“星形”工具，绘制星形，然后将星形填充为白色，轮廓色设置为无。接着对星形的斜切角度进行调整，制作出闪光效果，如图4-144所示。
图4-144 绘制闪光图形

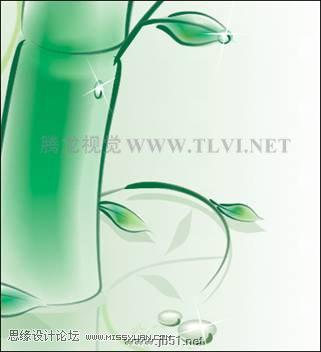

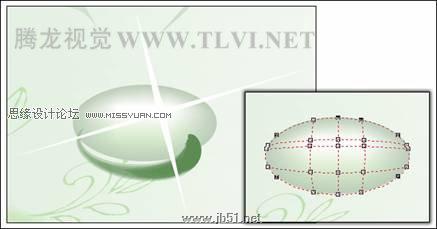

(4)通过创建网格填充图形的方法，制作出如图4-145所示的图形效果，然后绘制出图形的暗部和高光图形，制作出香水瓶子下面的水珠图形。
图4-145 制作水珠图形
(5)接着将制作的两个水珠图形复制，并分别对其进行调整，效果如图4-146所示。
图4-146 复制出其他两个水珠图形

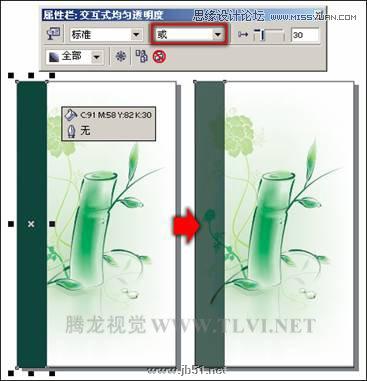

(6)在页面的左侧绘制一个矩形图形，然后使用“交互式透明”工具，为矩形添加透明效果，如图4-147所示。
图4-147 绘制矩形
(7)最后在页面中添加其他相关的文字信息和装饰图形，完成实例的制作，如图4-148所示。如果读者在制作过程中遇到什么问题，可打开本书附带光盘\Chapter-04\“香水广告.cdr”文件进行查看。
图4-148 完成效果
