本文实例为大家分享了Unity实现新手引导镂空效果的具体代码，供大家参考，具体内容如下
一、实现思路
创建有8个顶点的Mesh，内外边界都是四边形(矩形)。只生成内、外边之间的Mesh，内层矩形就产生了镂空部分，外层的４个顶点，是组件自身RectTransform的四个顶点，内层的４个顶点，使用镂空目标(_target)RectTransform的四个顶点。确定内层的顶点的时候需要注意，多数情况下_target和HollowOutMask都不在同一个本地坐标空间，所以需要使用CalculateRelativeRectTransformBounds计算出HollowOutMask空间下坐标
这种镂空的表现，可以稍稍提高下性能。因为镂空的位置不参与渲染，Overdraw会降低
UGUI提供了ICanvasRaycastFilter接口，我们实现IsRaycastLocationValid方法，就可以很方便的控制HollowOutMask是否要拦截下在某一点触发的事件
二、这个组件的作用

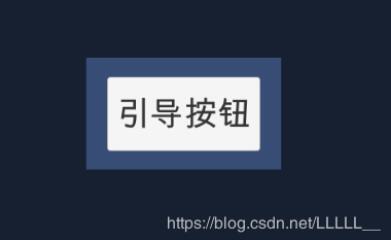

这个组件做了两件事情：表现上镂空一块区域和不拦截镂空范围上的事件
三、代码实现
using UnityEngine;
using UnityEngine.UI;
/// <summary>
/// 实现镂空效果的Mask组件
/// </summary>
public class HollowOutMask : MaskableGraphic, ICanvasRaycastFilter
{
[SerializeField]
private RectTransform _target;
private Vector3 _targetMin = Vector3.zero;
private Vector3 _targetMax = Vector3.zero;
private bool _canRefresh = true;
private Transform _cacheTrans = null;
/// <summary>
/// 设置镂空的目标
/// </summary>
public void SetTarget(RectTransform target)
{
_canRefresh = true;
_target = target;
_RefreshView();
}
private void _SetTarget(Vector3 tarMin, Vector3 tarMax)
{
if (tarMin == _targetMin && tarMax == _targetMax)
return;
_targetMin = tarMin;
_targetMax = tarMax;
SetAllDirty();
}
private void _RefreshView()
{
if (!_canRefresh) return;
_canRefresh = false;
if (null == _target)
{
_SetTarget(Vector3.zero, Vector3.zero);
SetAllDirty();
}
else
{
Bounds bounds = RectTransformUtility.CalculateRelativeRectTransformBounds(_cacheTrans, _target);
_SetTarget(bounds.min, bounds.max);
}
}
protected override void OnPopulateMesh(VertexHelper vh)
{
if (_targetMin == Vector3.zero && _targetMax == Vector3.zero)
{
base.OnPopulateMesh(vh);
return;
}
vh.Clear();
// 填充顶点
UIVertex vert = UIVertex.simpleVert;
vert.color = color;
Vector2 selfPiovt = rectTransform.pivot;
Rect selfRect = rectTransform.rect;
float outerLx = -selfPiovt.x * selfRect.width;
float outerBy = -selfPiovt.y * selfRect.height;
float outerRx = (1 - selfPiovt.x) * selfRect.width;
float outerTy = (1 - selfPiovt.y) * selfRect.height;
// 0 - Outer:LT
vert.position = new Vector3(outerLx, outerTy);
vh.AddVert(vert);
// 1 - Outer:RT
vert.position = new Vector3(outerRx, outerTy);
vh.AddVert(vert);
// 2 - Outer:RB
vert.position = new Vector3(outerRx, outerBy);
vh.AddVert(vert);
// 3 - Outer:LB
vert.position = new Vector3(outerLx, outerBy);
vh.AddVert(vert);
// 4 - Inner:LT
vert.position = new Vector3(_targetMin.x, _targetMax.y);
vh.AddVert(vert);
// 5 - Inner:RT
vert.position = new Vector3(_targetMax.x, _targetMax.y);
vh.AddVert(vert);
// 6 - Inner:RB
vert.position = new Vector3(_targetMax.x, _targetMin.y);
vh.AddVert(vert);
// 7 - Inner:LB
vert.position = new Vector3(_targetMin.x, _targetMin.y);
vh.AddVert(vert);
// 设定三角形
vh.AddTriangle(4, 0, 1);
vh.AddTriangle(4, 1, 5);
vh.AddTriangle(5, 1, 2);
vh.AddTriangle(5, 2, 6);
vh.AddTriangle(6, 2, 3);
vh.AddTriangle(6, 3, 7);
vh.AddTriangle(7, 3, 0);
vh.AddTriangle(7, 0, 4);
}
bool ICanvasRaycastFilter.IsRaycastLocationValid(Vector2 screenPos, Camera eventCamera)
{
if (null == _target) return true;
// 将目标对象范围内的事件镂空（使其穿过）
return !RectTransformUtility.RectangleContainsScreenPoint(_target, screenPos, eventCamera);
}
protected override void Awake()
{
base.Awake();
_cacheTrans = GetComponent<RectTransform>();
}
#if UNITY_EDITOR
void Update()
{
_canRefresh = true;
_RefreshView();
}
#endif
}
四、使用说明
将以上组件挂载到有RectTransform组件的游戏物体身上，设置Color的颜色以及Target区域的大小即可
——此组件挂载的游戏物体身上只能有一个继承Graphics类的组件
——若自定义添加Image控制Target区域大小，记得将Image的Alpha设置为0并且取消射线检测
