前言
Office Visio 是绘制各种类型图表的一个很好的工具，可以绘制业务流程的流程图、网络图、工作流图、数据库模型图、软件图，以及家居设计图等等，可用于可视化和简化业务流程、跟踪项目和资源、绘制组织结构图、映射网络、绘制建筑地图以及优化系统。
在最近的一个项目，要求导出Visio图纸，因为是建筑类的，所以，需要设置墙壁，门，房间等信息的参数。

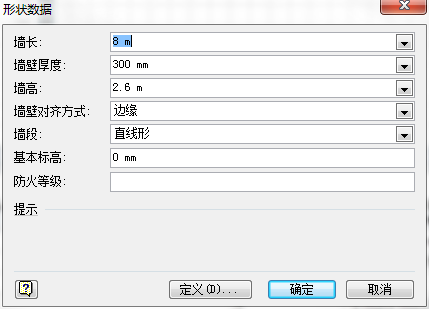

拿墙壁为例，选中墙壁模型，右键属性，会弹出以下对话框。
需要设置墙长、墙壁厚度等一些列信息。
现在C#操作Visio里例子比较少，所以，花了好久，都没有看到有用的帖子，直到今天下午，在Bing里发现了一个帖子，顿时让我受益匪浅。原贴地址：http://mikeborozdin.com/post/reading-and-writing-visio-shape-information-with-c/
操作方法如下：

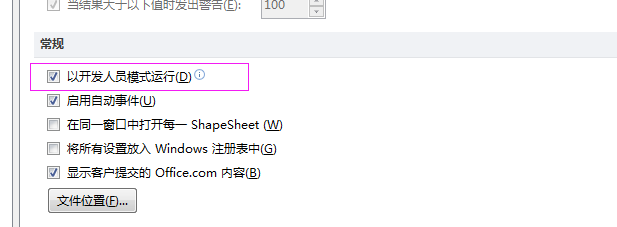

一、打开Visio的开发者模式
文件--选项--高级--以开发人员模式运行
二、查看模型的属性

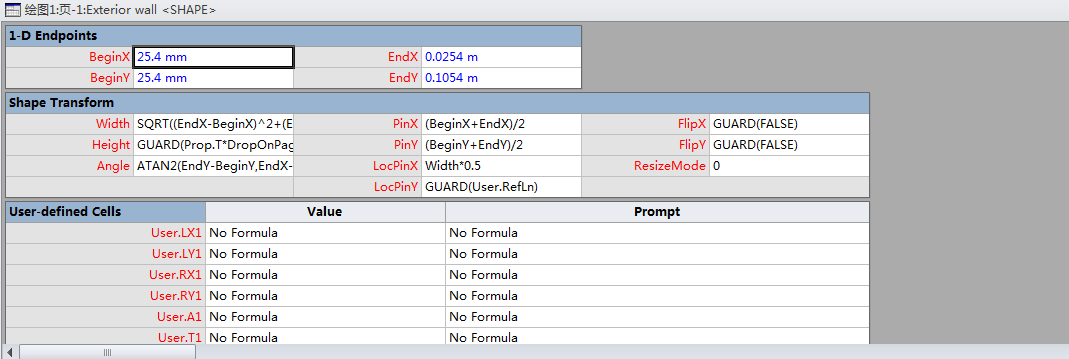

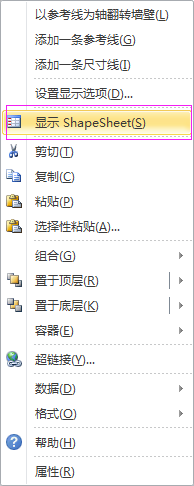

选中模型--右键显示ShapeSheet，在Visio的下面就会出现模型的所有属性了。

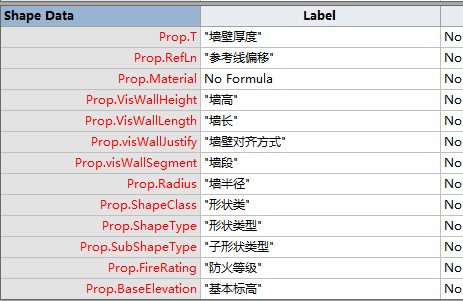

下滑，可以在Shape Data里看到此模型的属性信息
三、C#代码操作
1、打开墙模型模板
WALL_M.VSS是墙的模型模板，这个推荐大家用everything搜索一下，就能拿到模板路径了，自己需要哪个去里面找。
2、建立模型并设置参数
建立模型很方便，就是用document.Masters属性加模型名称，模型名称在哪呢，其实很好找，就是Visio的模型名称，用汉字就可以。

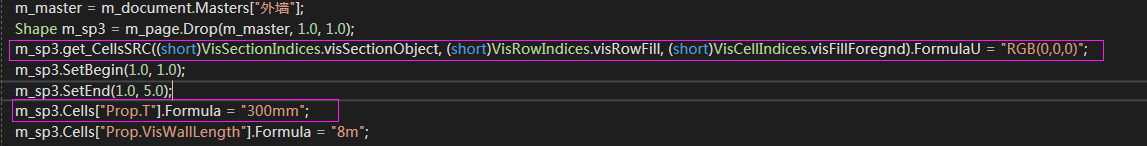

设置模型的参数有两种方式，图片中用粉色框，框起来的部分。
网上大部分的资料里都是用的第一个方法，这个方法不太方便记忆，而第二个方法就很方便了，也就是本文介绍的简单的方式。
模型名.Cells["属性名"].Formula

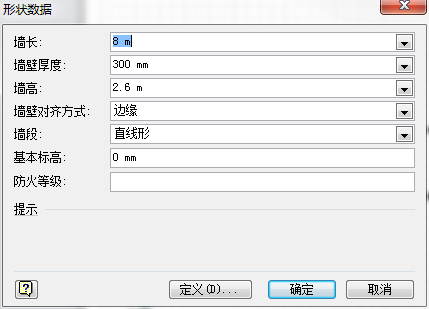

属性名，就是ShapeSheet里看到的那些属性，都是String类型，可以直接设置。设置成功以后，就是以下的图了。
3、遇到的问题
并不是所有的属性，设置了就一定好使，问题，我也不知道出现在哪，其中一个就是填充属性。
FillForegnd是填充属性，设置代码为
m_sp4.Cells["FillForegnd"].Formula = "RGB(0,0,0)";
通过参数查看，设置成功

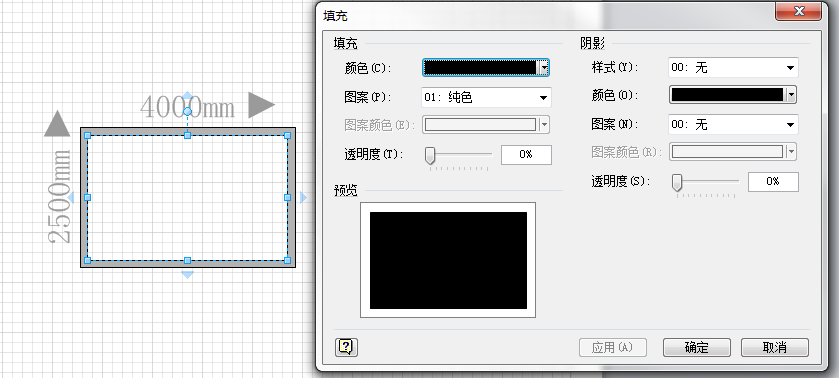

并且右键模型，格式--填充，如下图
其实已经设置成功了，但是模型的填充颜色不变，这个就很尴尬了，但是如果用基础模型，就是方形、圆形那些基础模型，就可以显示填充为黑色，所以不知道问题在哪里。
源码下载：点击这里
