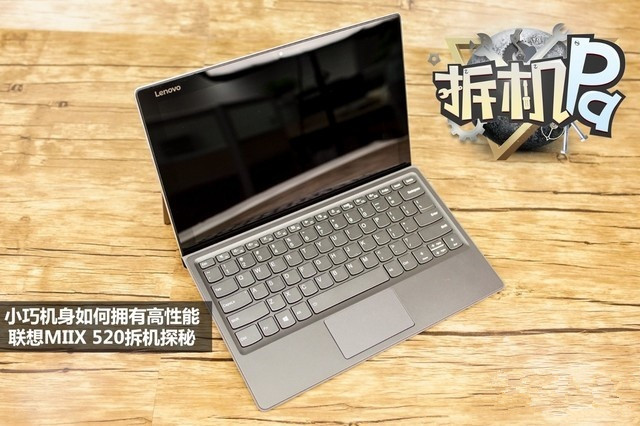

二合一笔记本电脑产品一经问世便已收获许多消费者的青睐，大家都被这种产品轻便、易用又富有美感的特点深深吸引了。联想Miix系列作为二合一产品中最有名的系列之一，在今日也为我们带来了一款性能强悍的生产力工具——全新的Miix520二合一笔记本电脑，那么如此强大的配置究竟是如何塞入仅有9.9mm厚度的机身当中的？散热问题如何解决？下面就带来了联想Miix520拆解，一起来探秘吧！
联想Miix 520二合一笔记本电脑，是为了满足日渐升温的移动办公人群而推出的产品。他们希望在保证产品轻薄便携性的同时，还能够拥有高性能以满足高负荷的办公需要。而Miix 520配备了最新第八代英特尔酷睿处理器，四核八线程的强劲处理性能足矣应对所有的办公性能需要。同时最大可搭载16GB DDR4内存，最大支持1TB固态硬盘，这样强大的配置选择已经超过了如今许多的轻薄笔记本电脑。

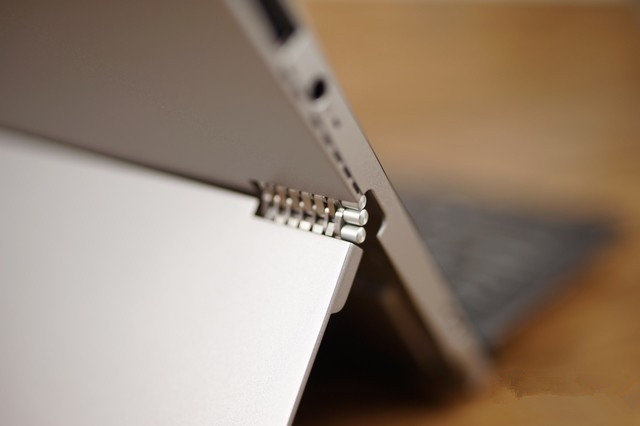

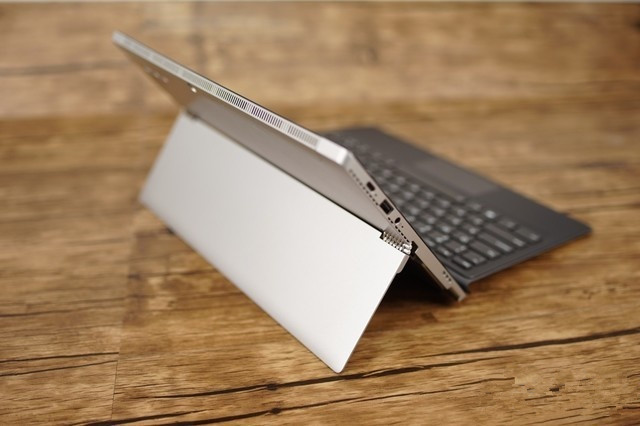

Miix 520的表链式转轴支架是其独有的特色，作为给“外跑族”等移动办公人群专门定制的笔记本电脑，采用了最大160度顺滑支撑的表链式转轴设计。即便是在平板电脑模式下使用支架时被意外压平，支架上的表链式转轴也完全能够抵抗这样的意外。而Miix 520的独特使用模式，也让它非常适合在火车和飞机上的小桌板上使用。
在后面的拆解当中我们也会将这块转轴单独取下，给大家展示更多的细节奥秘。

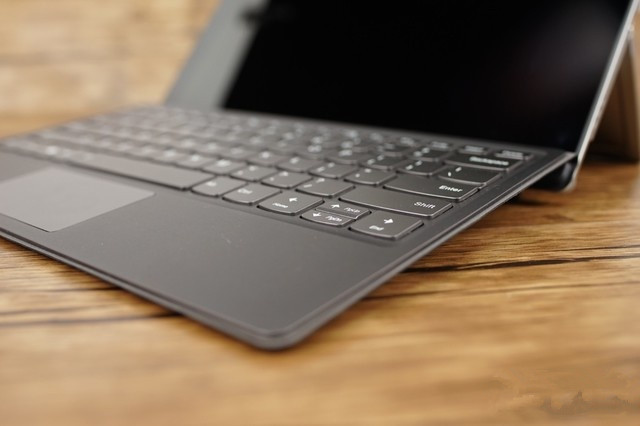

键盘部分拥有第二段磁吸设计，使得键盘能够获得一个更加舒适的打字角度。 另外，外置磁吸键盘键程也跟联想的其他轻薄笔记本电脑保持一致，配合磁吸键盘高达2.8kg的吸力，使得Miix 520在笔记本电脑模式下与普通轻薄本的使用体验基本一致。

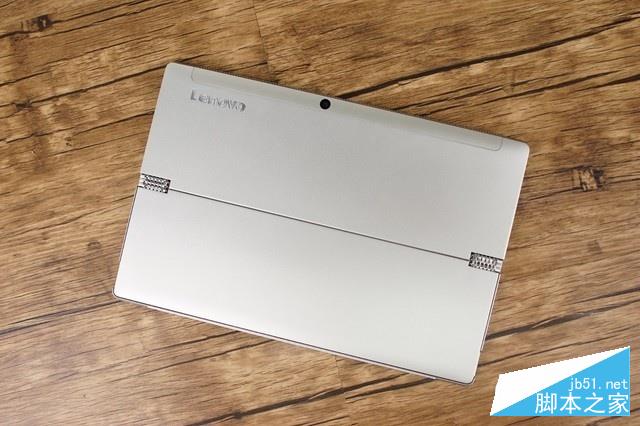

背面在支架闭合状态下是看不到任何螺丝的，整体一致性保持的不错。

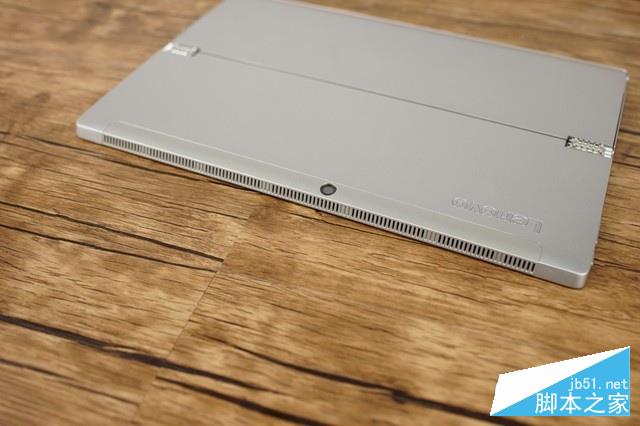

机器的进风口与出风口都设计在了上方，保证了在任何使用方式下都不会有遮挡。

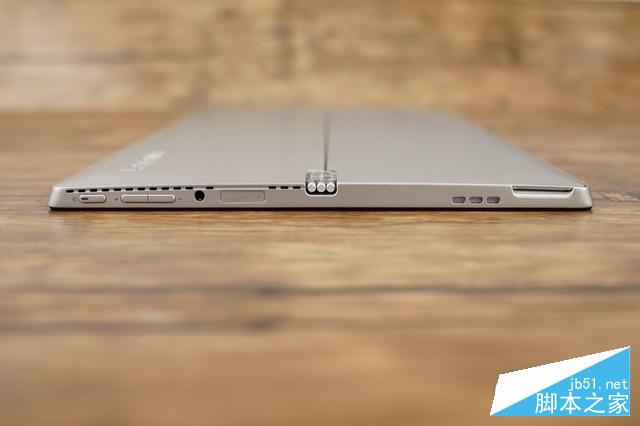

右侧接口电源按钮、音量加减、3.5mm耳机接口、指纹识别模块 下方则是扬声器的开孔以及方便打开支架的凹槽，左右对称。

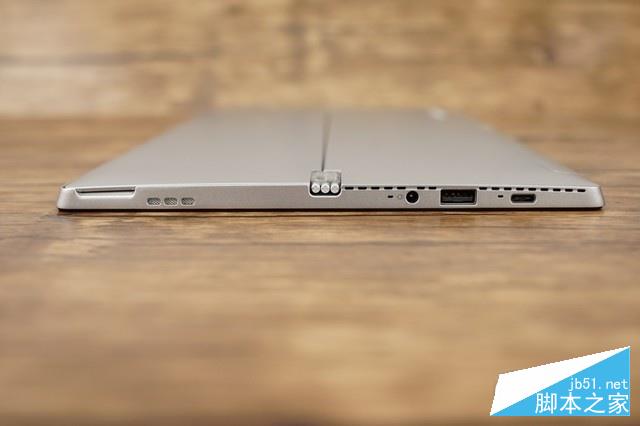

左侧接口USB-C，USB-A，电源接口 整机只有一个USB-A接口，这也是所有二合一笔记本电脑的通病，但好在随着USB-C接口的逐渐普及，USB-C的扩展坞也有许多选择，只要好好利用就可以完美解决USB接口不够用的问题。

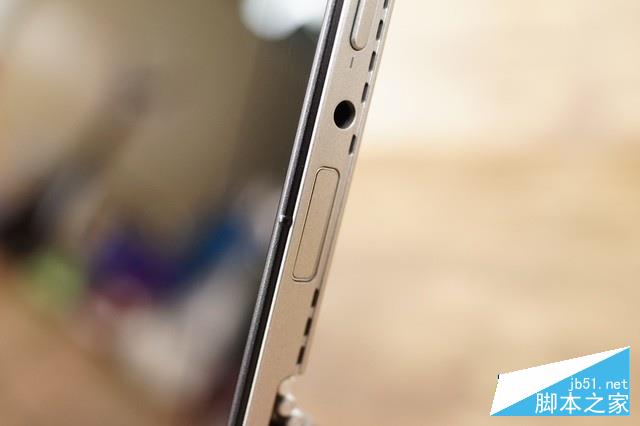

这代的Miix加入了指纹识别模块后，无论是在方便程度以及安全性方面都提升了不少。由于Miix 520的按压式指纹识别设计在了机器侧面，所以联想贴心的在靠近屏幕的地方设计了一个盲点，方便用户可以在不去侧面观察的情况下直接通过这个盲点使用指纹识别功能。

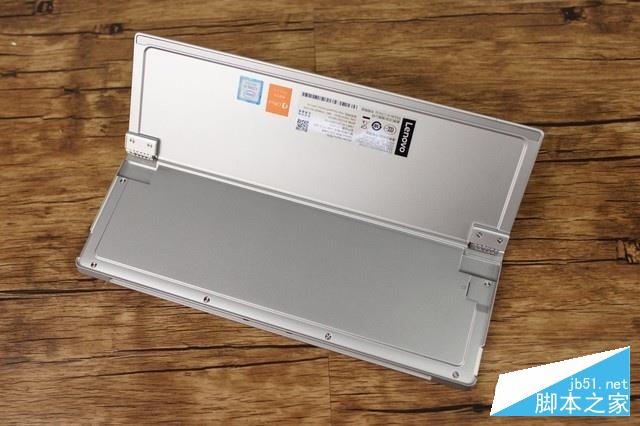

打开支架就可以看到Miix 520的固定螺丝，本次的拆解也将从这里开始。
联想Miix 520二合一笔记本电脑，是为了满足日渐升温的移动办公人群而推出的产品。他们希望在保证产品轻薄便携性的同时，还能够拥有高性能以满足高负荷的办公需要。而Miix 520配备了最新第八代英特尔酷睿处理器，四核八线程的强劲处理性能足矣应对所有的办公性能需要。同时最大可搭载16GB DDR4内存，最大支持1TB固态硬盘，这样强大的配置选择已经超过了如今许多的轻薄笔记本电脑。那么如此强大的配置究竟是如何塞入仅有9.9mm厚度的机身当中的？散热问题如何解决？本期拆解我们一起来探秘。

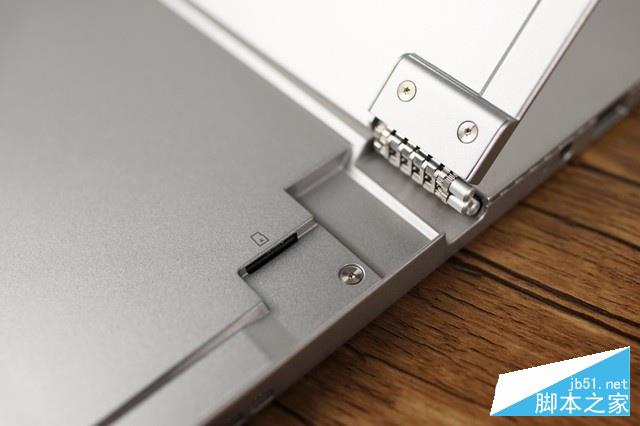

在背面右侧的转轴下方还藏着一个Micro SD读卡器，方便有需要的用户应急使用。

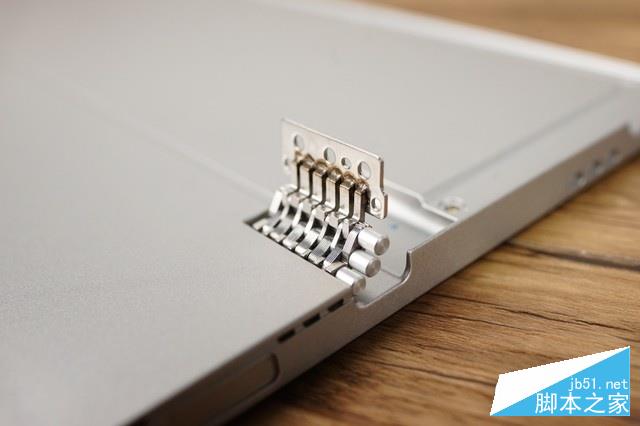

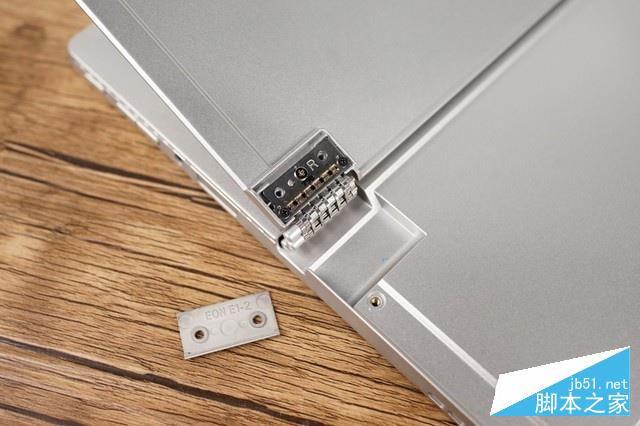

拧下转轴上的固定螺丝，取下盖板，可以看到里面还有三颗固定螺丝，一共五颗螺丝保证了转轴与金属支架的固定牢固。

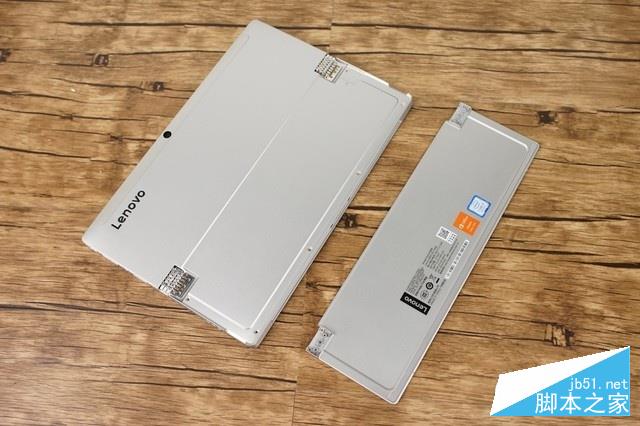

取下两侧的固定螺丝即可取下金属支架，支架的材质为铝镁合金，在保证轻盈的同时也兼顾了强度。
取下支架后，我们能够看清楚表链式转轴其实跟YOGA上的结构完全一致。

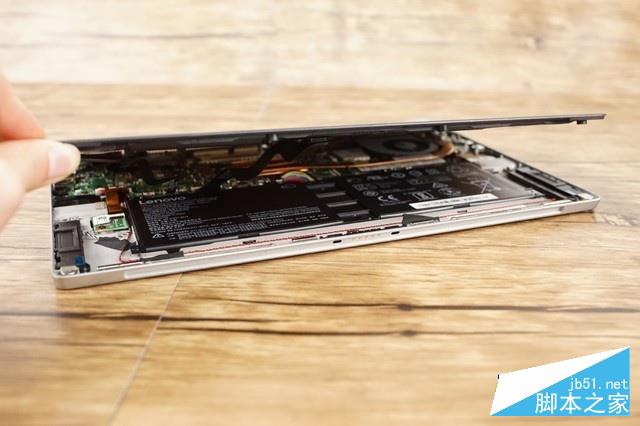

拧下分布在下方的固定螺丝后，沿着屏幕边缘小心的打开所有卡扣即可很轻松的将屏幕与外壳分离。在取下屏幕时需要注意下方还有两条排线连接，断开连接后才可取下屏幕。

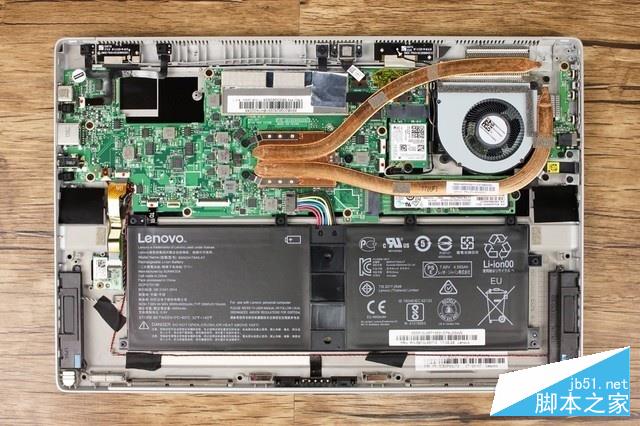

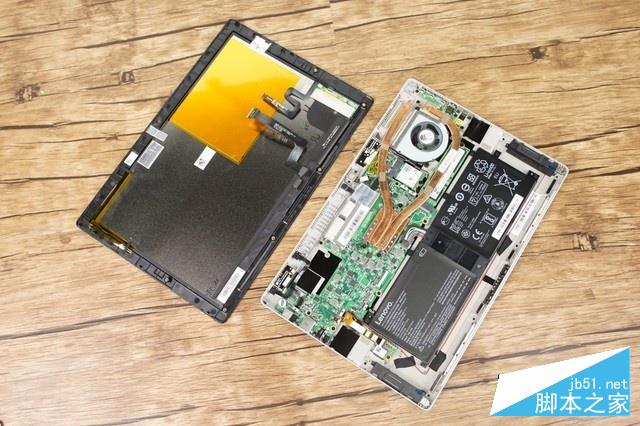

将屏幕分离后，Miix 520的内部结构便一览无余。

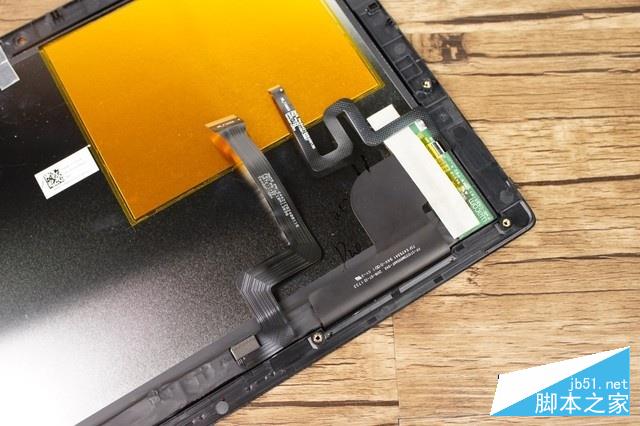

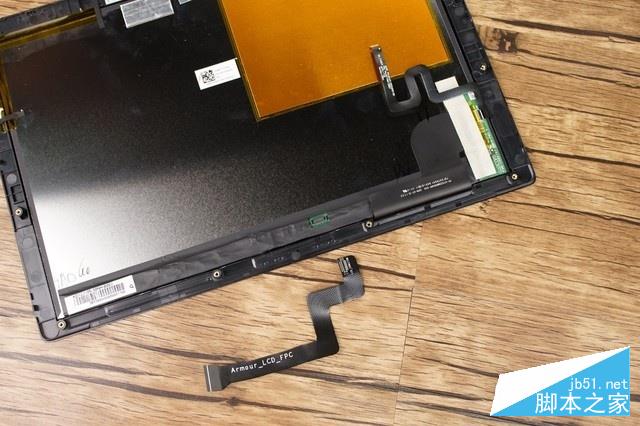

显示屏背面的两条排线其实是屏幕的显示排线与屏幕触控模块的排线，他们的驱动电路板都位于屏幕的一角，并没有占用多少厚度空间。

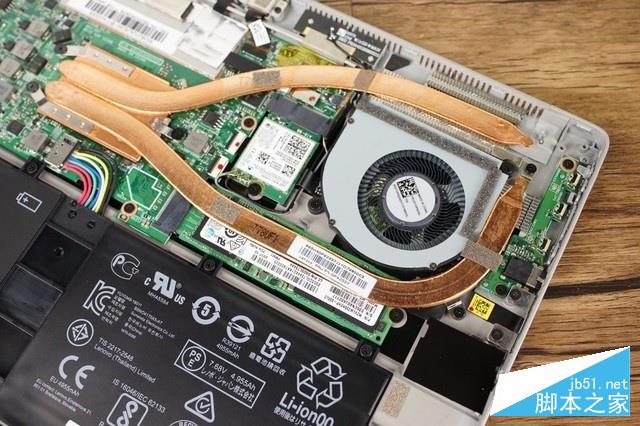

Miix 520的内部，两根铜管的散热模组布局还是比较令人满意的，但电池的周围出现了相当明显的空间剩余，扬声器的体积也并不大，这也是Miix 520的内部结构最为明显的问题。
另外，两根散热铜管只采用了一个风扇来负责散热显得有些吃力。并且下方的一根铜管直接从SSD的上方经过，这样铜管的温度势必会让SSD的温度升高，这样的设计在某些同时吃硬盘和CPU的情况下可能会出现问题。

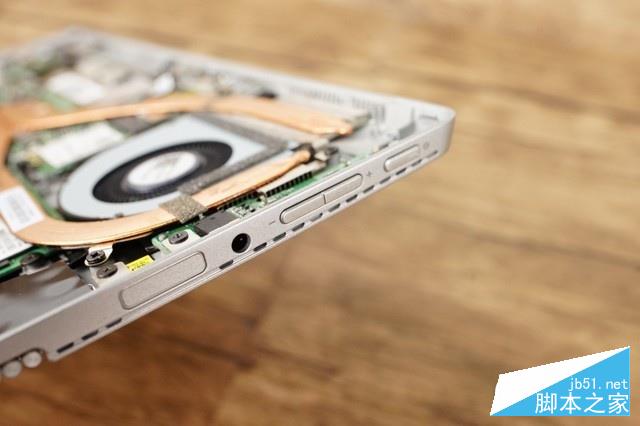

音量按键下方的一排孔洞其实是另一侧的散热出风口。

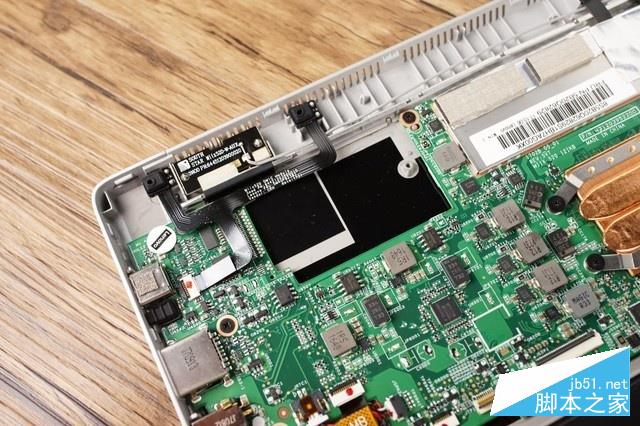

在机器的左上角还有一块空余，推测这里应该是4G模块的摆放位置，也就是说Miix 520还会有4G版本的机型推出，4G的功能应该跟之前的小新Air 12保持一致，属于内置eSIM卡的模式。

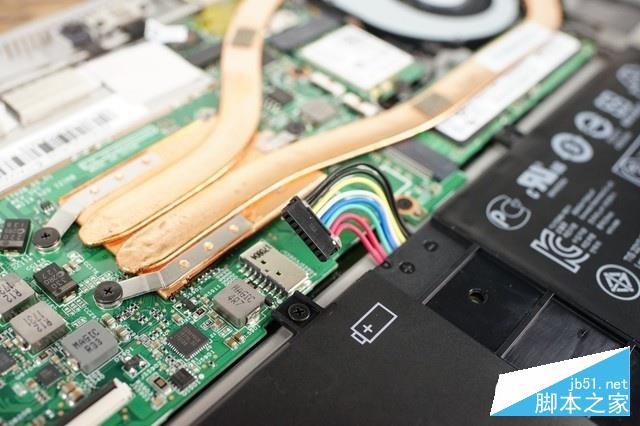

在继续拆解之前，还是老规矩需断开机器的电源。
拧下电池周围的固定螺丝即可轻松取下电池

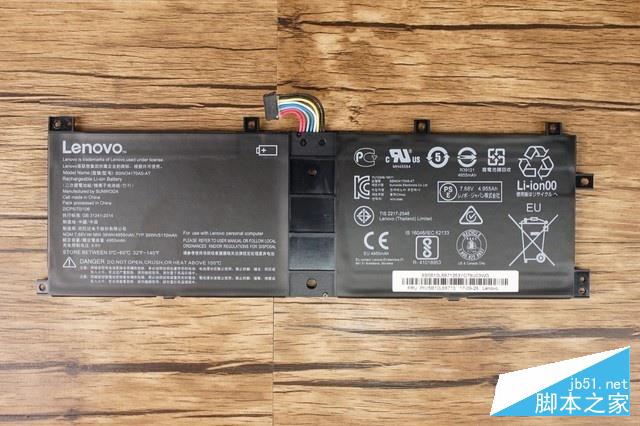

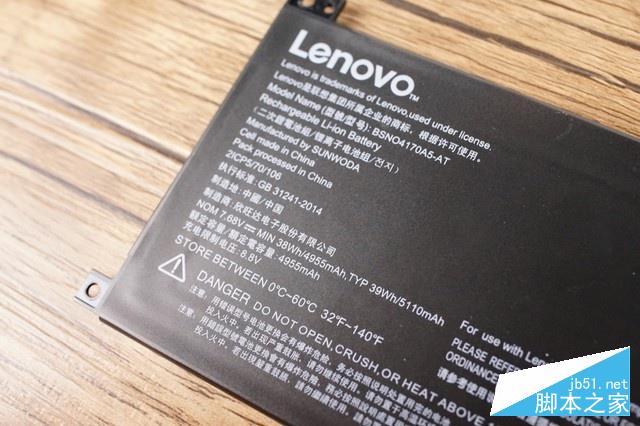

电池容量38瓦时，容量还是偏小的，如果能够利用好电池周围的空余空间，塞入更大的电池，Miix 520的续航时间将会更长。

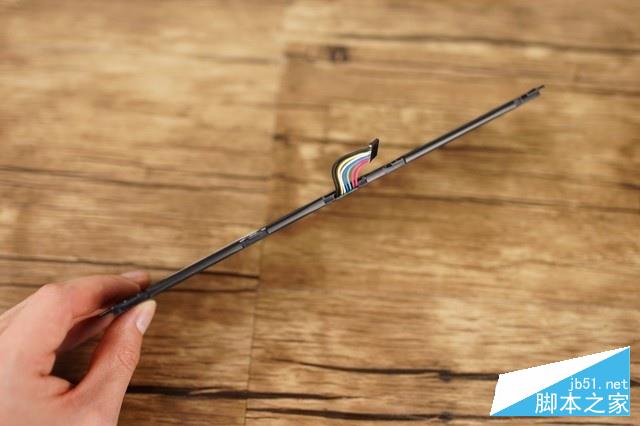

电池的厚度十分的纤薄

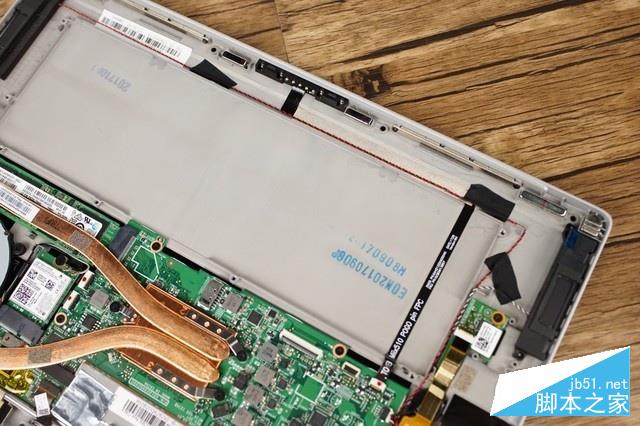

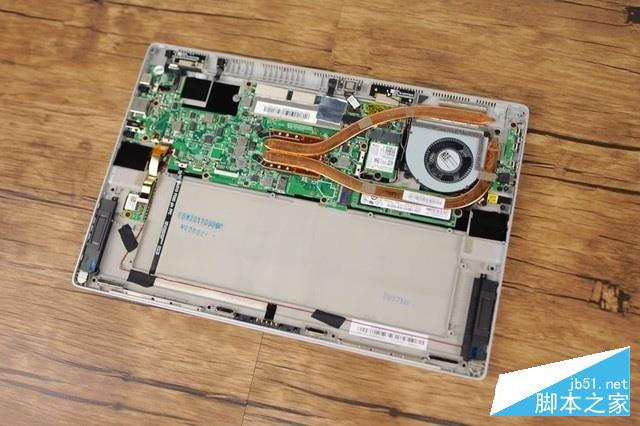

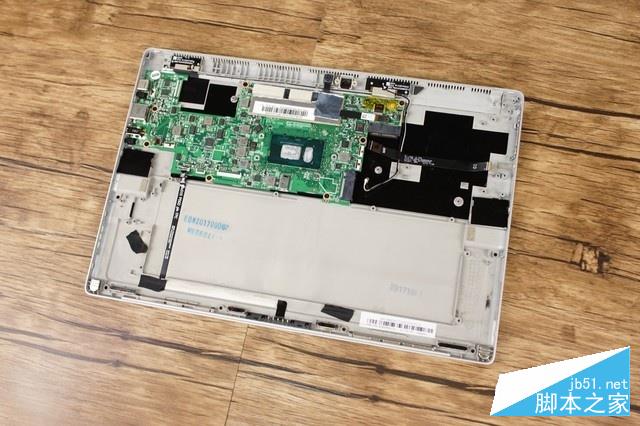

取下电池后的内部结构

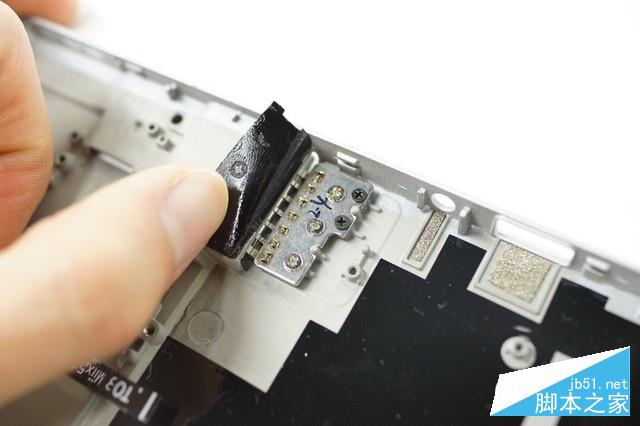

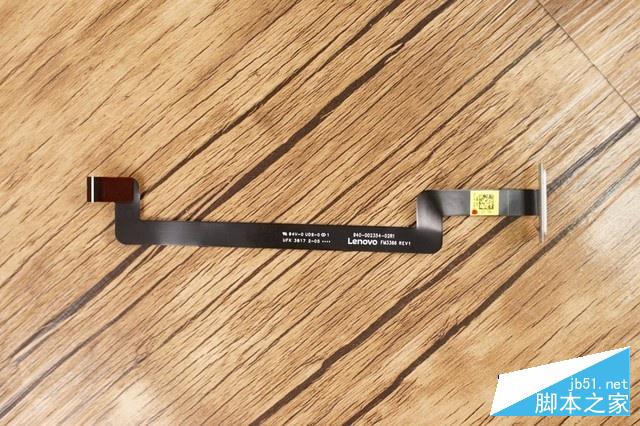

在机器的下方我们能看到磁性键盘的触点，通过一根排线连接到主板。仅有五个触点即可同时完成键盘与触控板的信号传输，还是很神奇的。

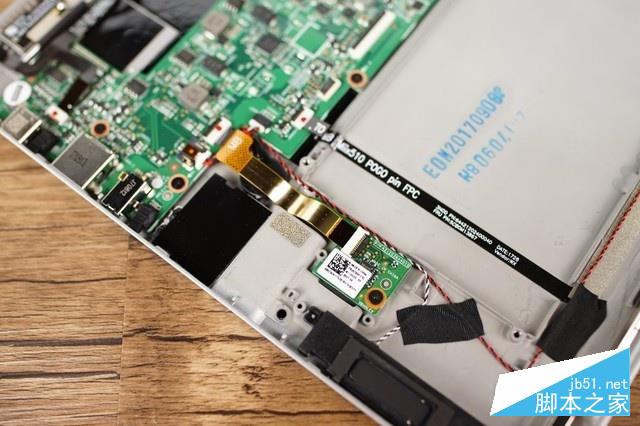

左侧下方可以看到Micro SD读卡器通过一根排线连接

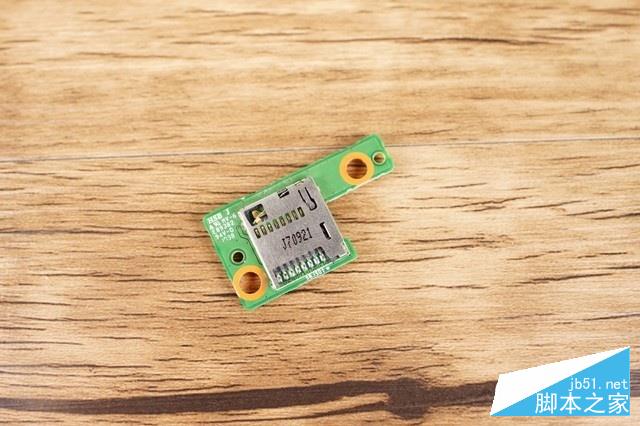

Micro SD读卡器特写

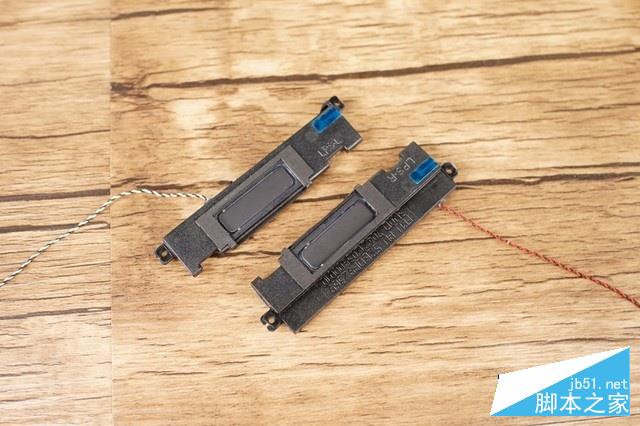

左右两颗扬声器模块

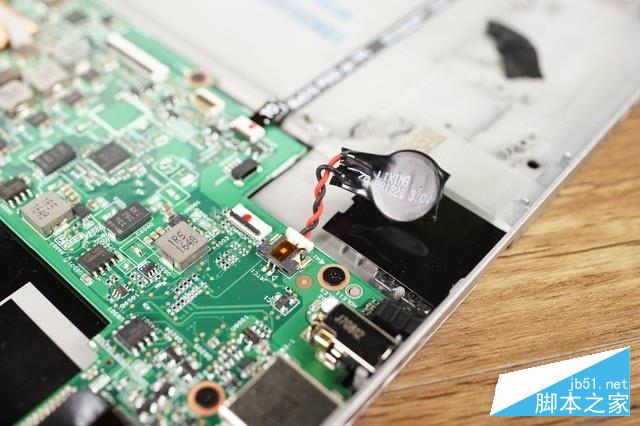

BIOS电池

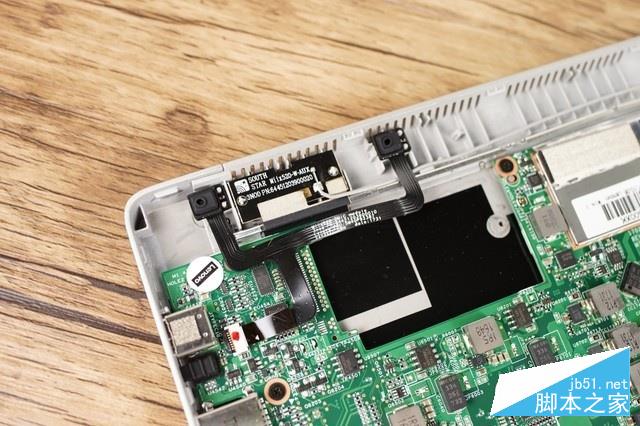

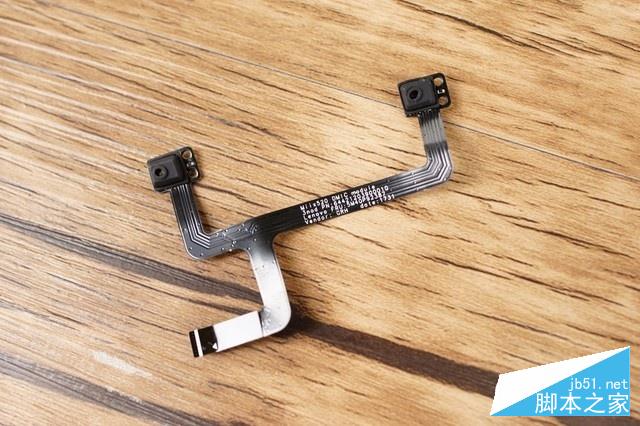

左上方的一对降噪麦克风

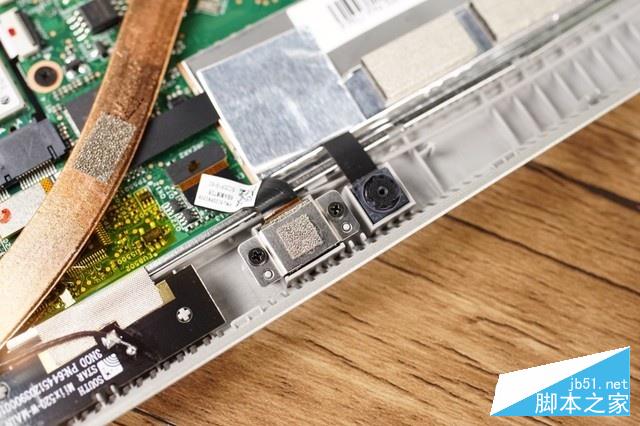

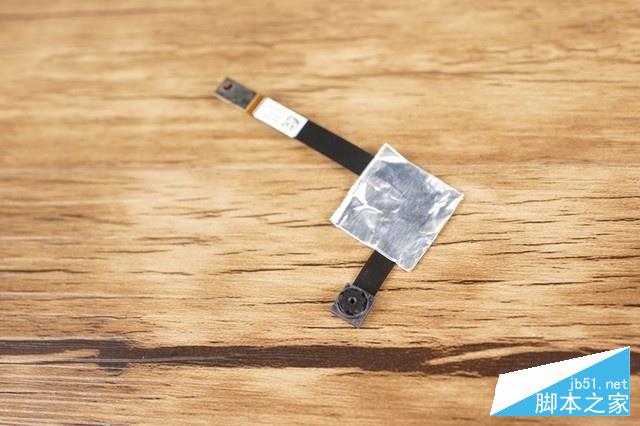

前置与后置摄像头

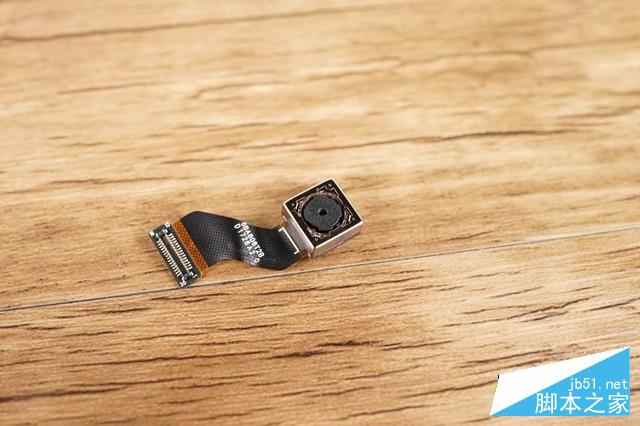

后置摄像头与手机中的摄像头模组十分类似。
接下来拧下散热模组周围的5个固定螺丝，即可取下散热模组。

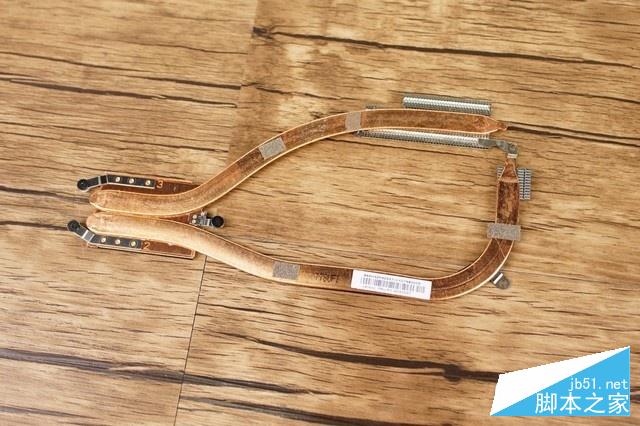

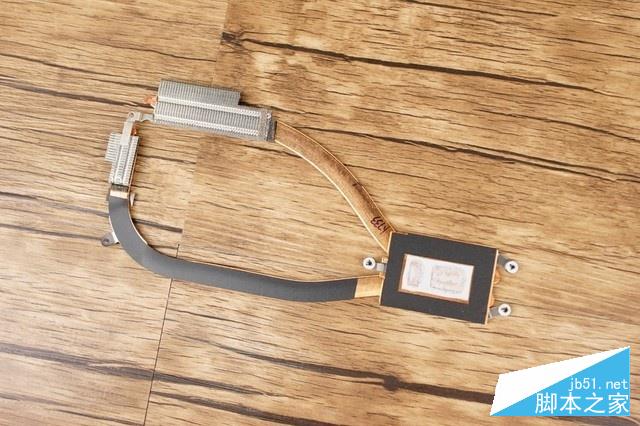

散热模组的背面，可以看到下方的铜管其实是有黑色的绝缘纸覆盖的，能够在一定程度上阻止铜管的热量传导至SSD上。

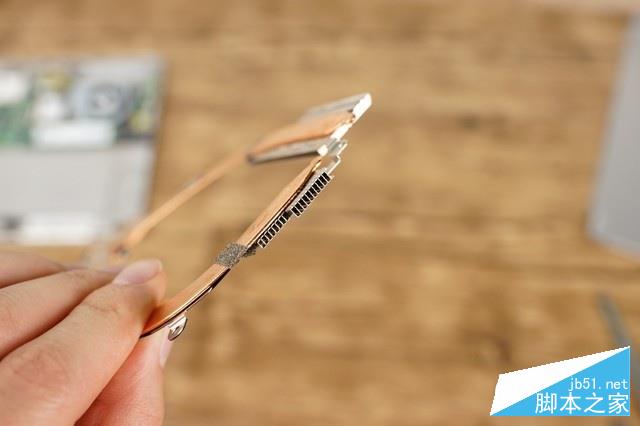

散热模组的鳞片 可以看到侧面的鳞片较短，有点辅助散热的意思。

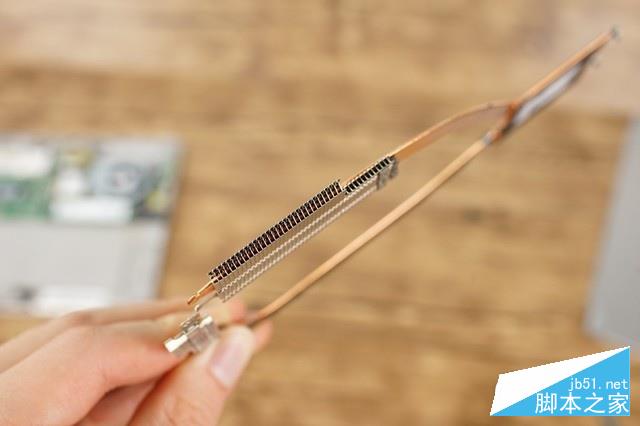

上方的鳞片宽度与风扇保持一致，但鳞片的厚度依然很薄。

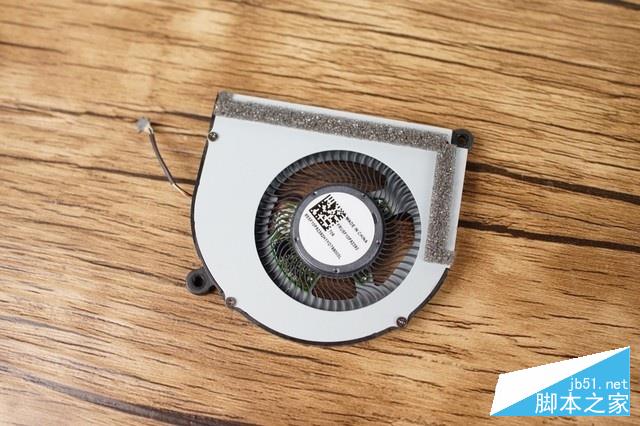

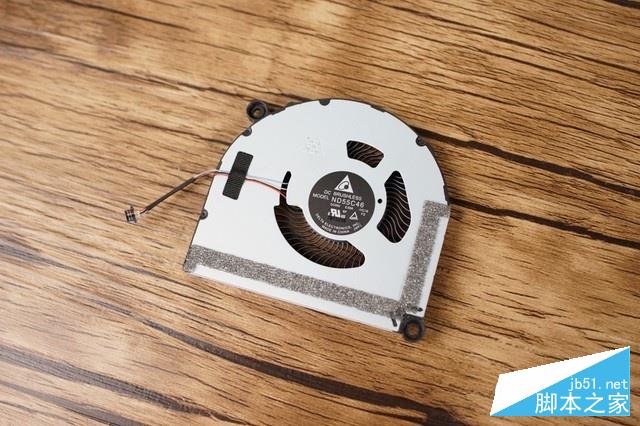

散热风扇，叶片还是比较多的。

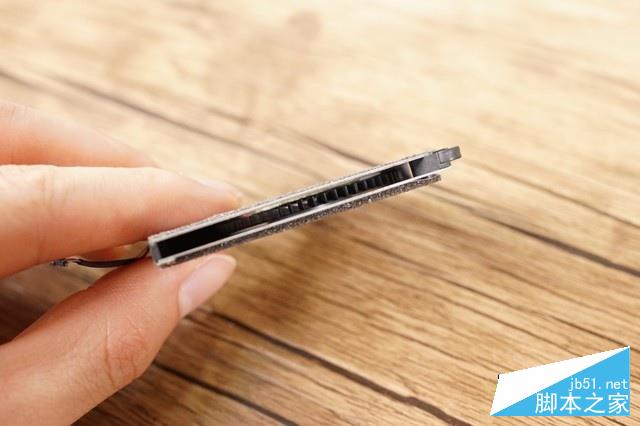

风扇的厚度与铜管末端鳞片的厚度一致。

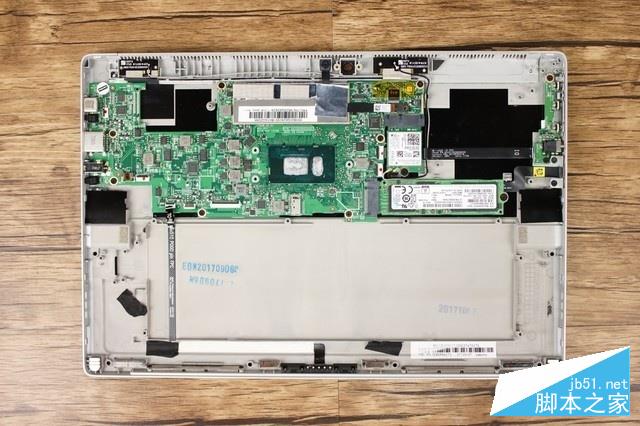

取下散热模组后的内部。

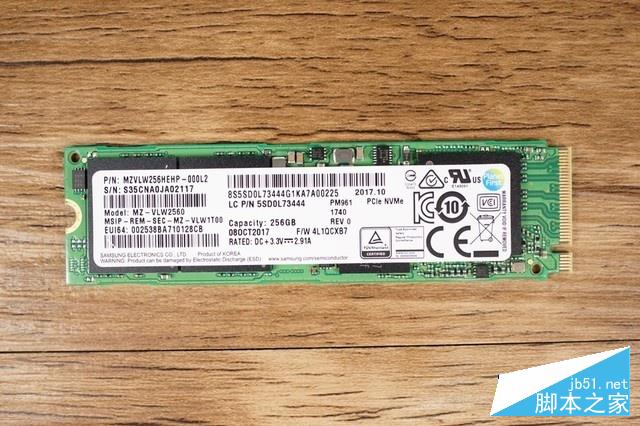

256GB的SSD固态硬盘型号为PM961，PCIe通道，支持NVMe，读写速度还不错。

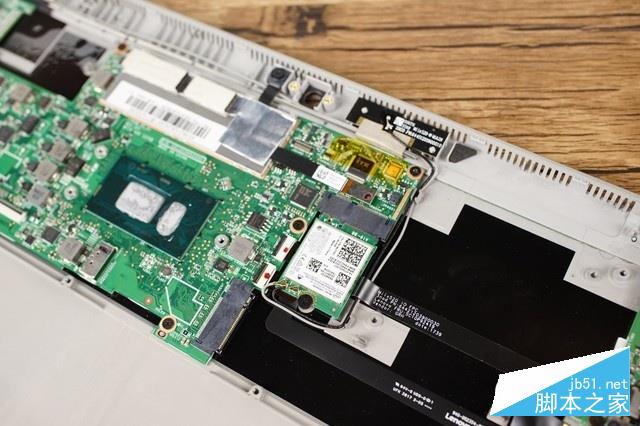

WiFi模块 天线在外壳上有理线固定，但接头处并没有保护。

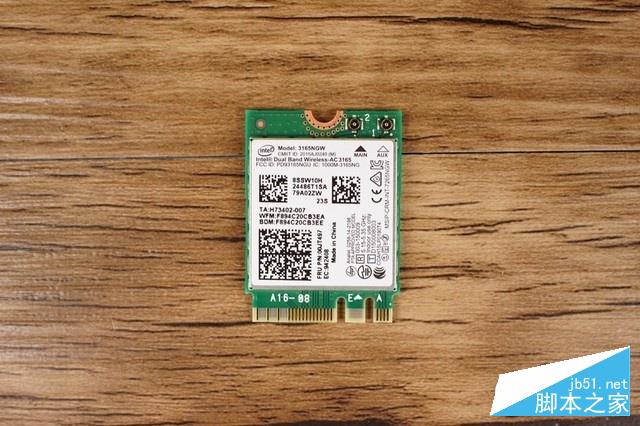

无线网卡型号为英特尔3165，蓝牙无线二合一网卡。

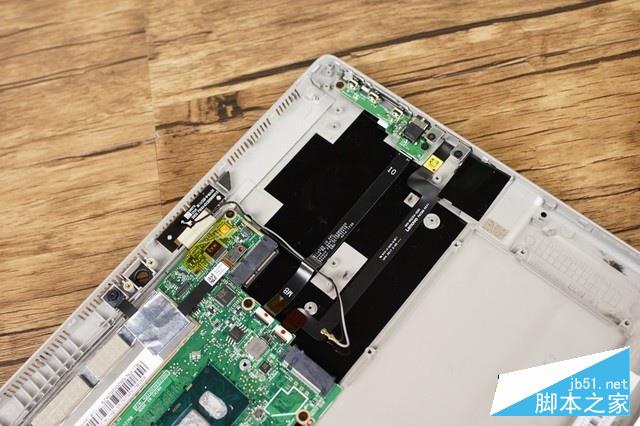

机器的右侧，有两根排线分别连接右侧的按钮与指纹识别模块。与主板分离的设计，有利于方便维修。

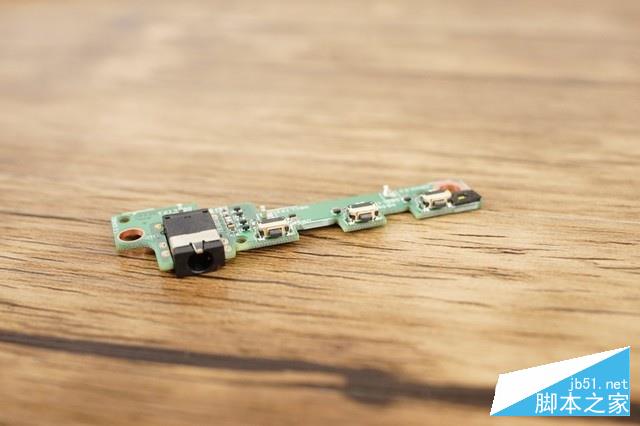

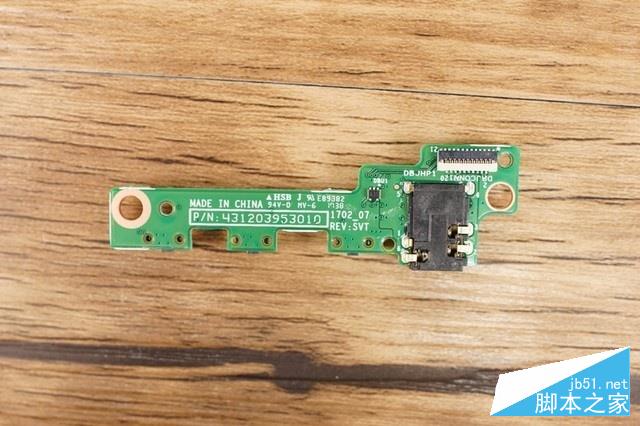

电源按钮，音量加减按钮与3.5mm耳机接口的电路板。
电路板背面

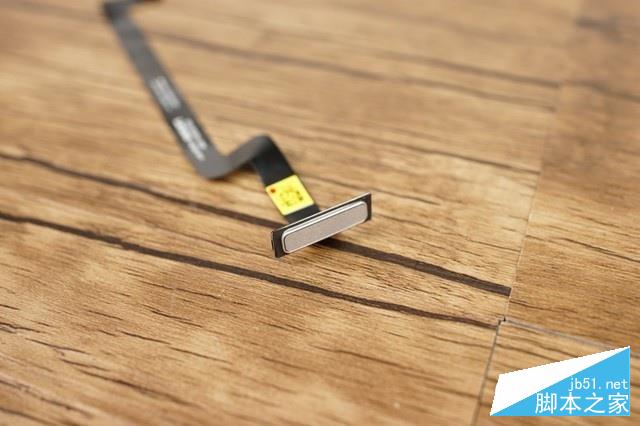

指纹识别模块
取下主板的固定螺丝即可拿下主板了
内存屏蔽罩的上方还粘着前置摄像头
前置摄像头模组

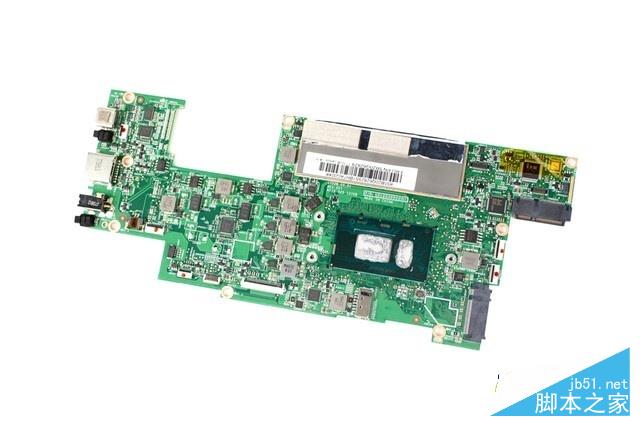

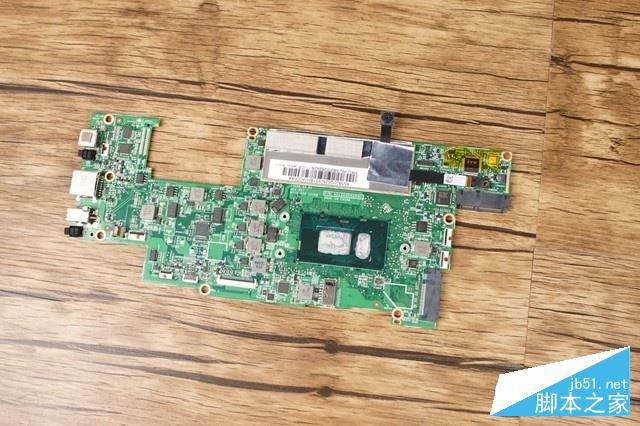

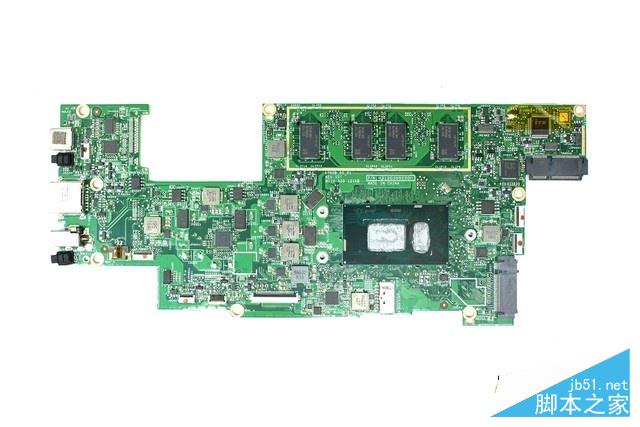

主板正面全貌

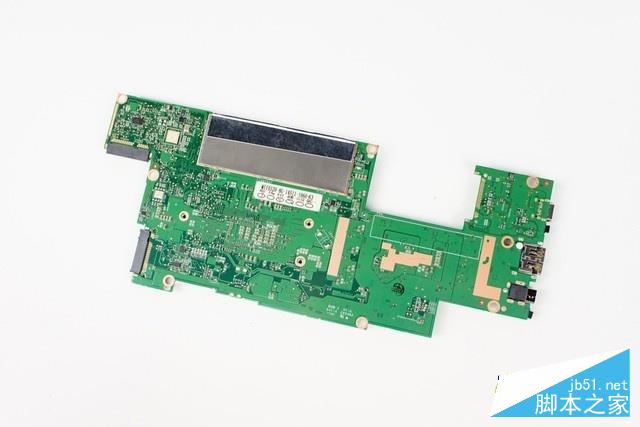

主板背面

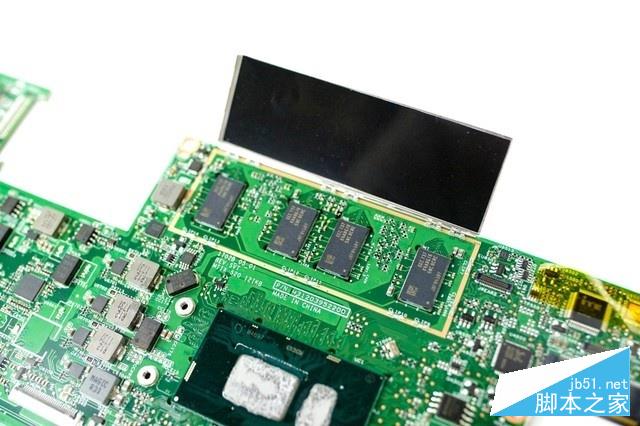

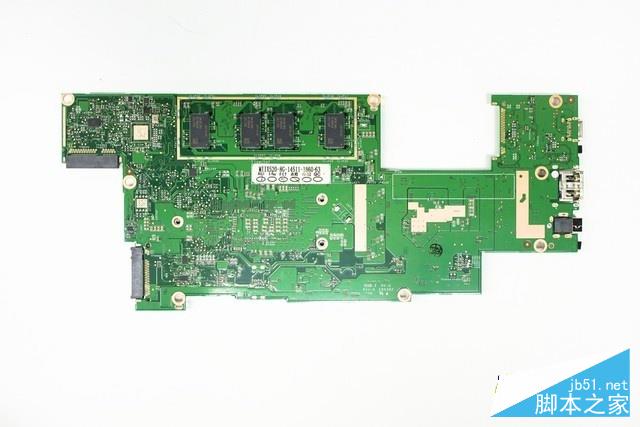

正反两面的内存颗粒都有金属屏蔽罩保护。
Miix 520的主板体积控制的还是不错的，左侧的数据接口都与主板直接连接，保证数据传输的稳定性。
背面除了内存外，并没有太多重要元件。

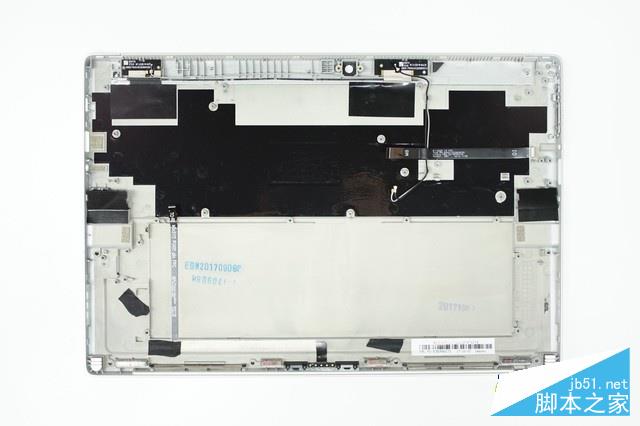

空空的机器外壳，材质同样为镁铝合金，与支架的材料一致，整体强度较高。另外，天线也被放置在机器顶部，最大限度的保证信号收发强度。
表链式转轴另一侧与机壳的固定也有5颗螺丝。

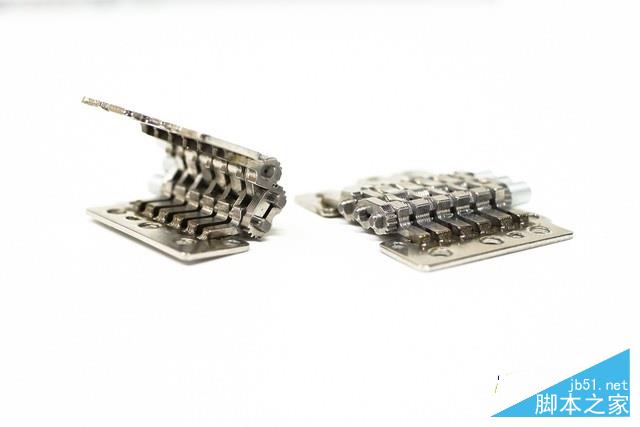

表链式转轴特写，与YOGA 6 Pro上的完全一致。

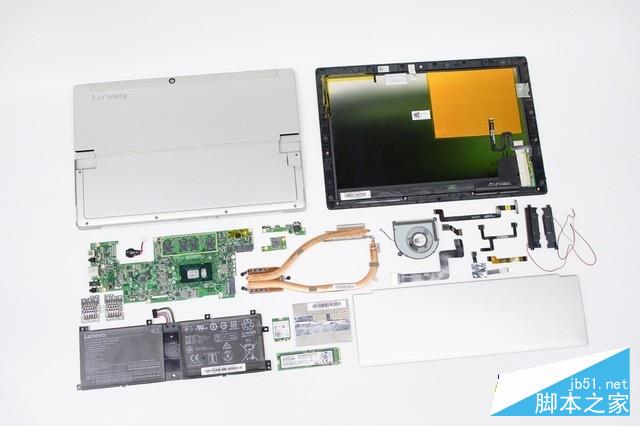

拆解一览 整体来看，Miix 520内部设计的稳定性还是不错的，整体的维修难度也不高。不过虽然散热模组采用了双铜管设计，只配备了一个风扇还是略显吃紧。如果能够配备两个散热风扇，搭配双铜管相信会更加的合理。另外整机的内部空间利用率也有待提高。
