一向以性价比著称的ThinkPad E系列，在今年年底时候发布了一款带有GTX950M独立显卡的ThinkPad E570 GTX笔记本，而且处理器升级到了最新的第七代酷睿，在外观上还增加了“曙光金”的配色，就配置来说也算是诚意满满，这让E系列的特色又多了一个选择，那么它的做工如何呢？下面脚本之家的小编就带来联想ThinkPad E570 GTX拆解评测图解，一起来看看拆解吧。

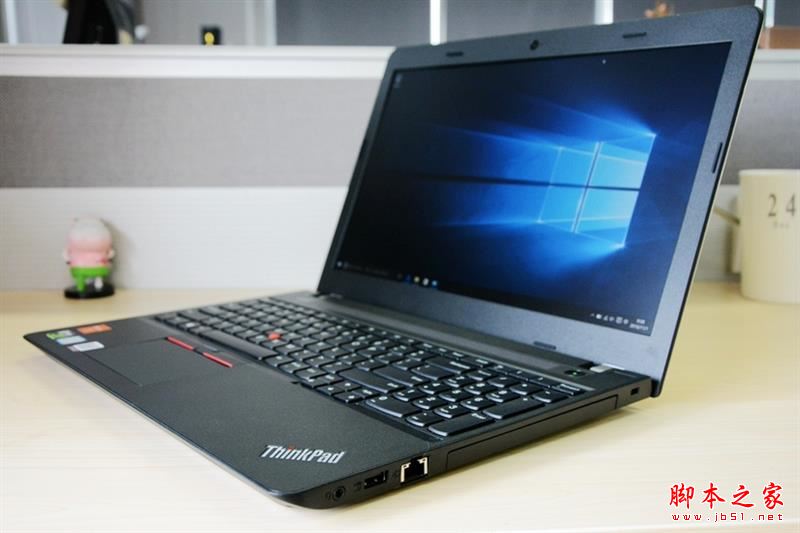

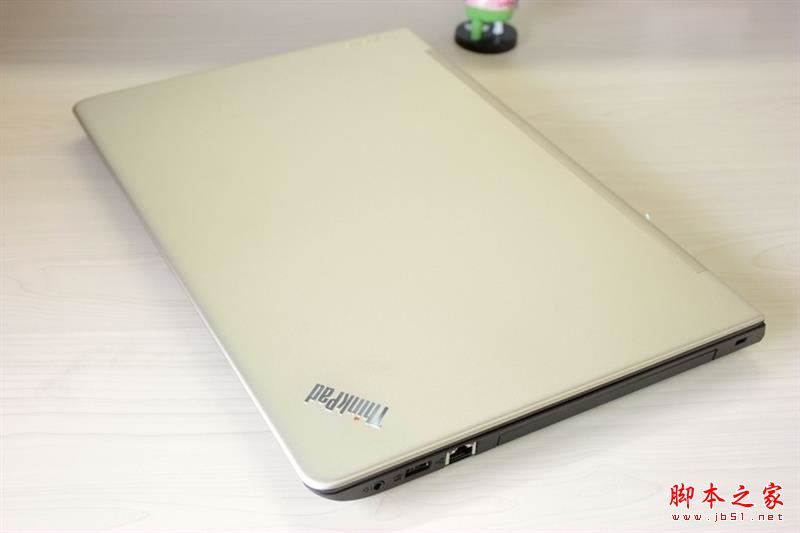

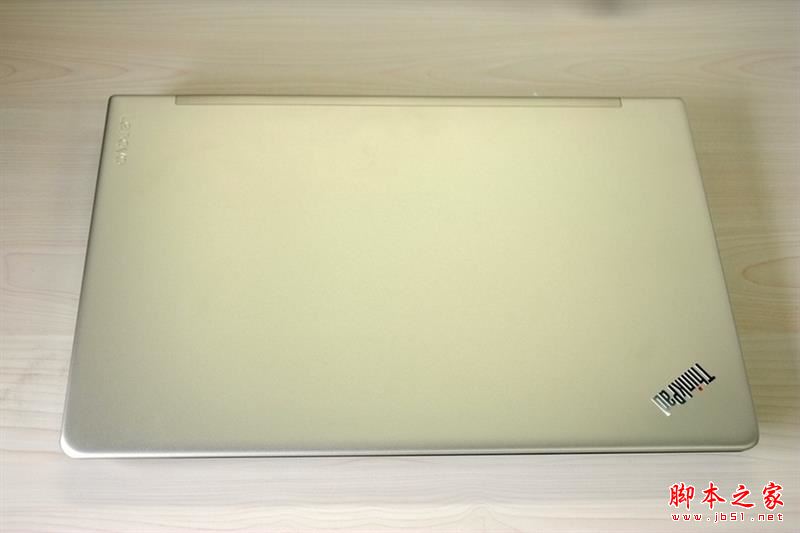

A面右下角ThinkPad标志预示着身份，而且通电时小红点也可以被点亮，很多小黑粉们就是冲着ThinkPad标志而来，但是这个金色款，如果还叫小黑，怎么都会觉得别扭。假如你有小黑情怀，最好还是选择黑色款吧。
ThinkPad E570 GTX的外观尺寸为379mm x 261mm?4mm，相比之前的E系列略有轻薄。重量约2.5kg，相对于15英寸的屏幕来说，携带也不是问题。而且大尺寸屏幕，浏览网页或者影音视频，都更加有“面子”，舒适性自不用多说。

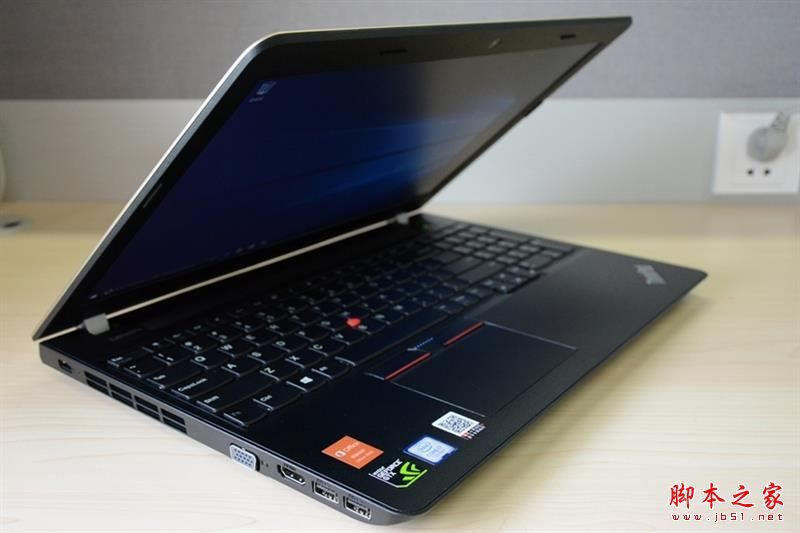

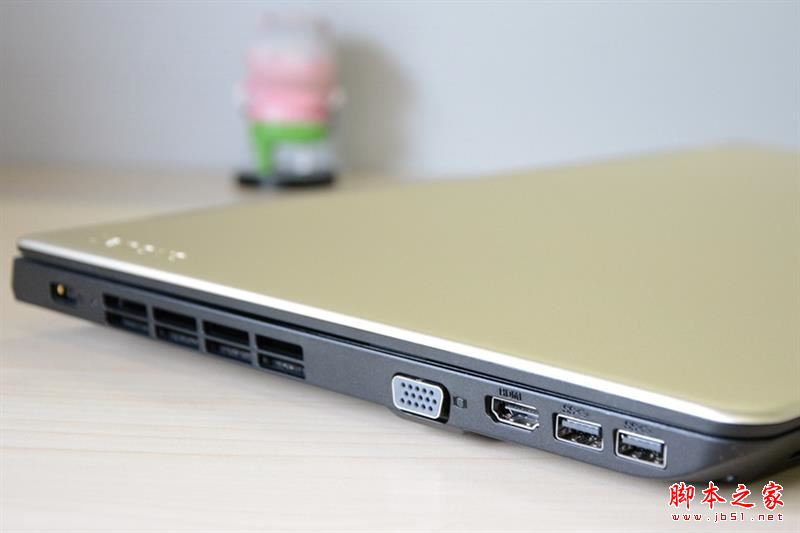

ThinkPad E570 GTX在采用USB3.0以及HDMI等接口的同时，没有抛弃传统的VGA，对于我这种经常使用VGA投影的用户来说，特别贴心。如今大多轻薄本都抛弃了VGA接口，在使用中往往需要单独购置转换头，作为经典办公本的ThinkPad 系列，商务系列的接口的确更加实用。

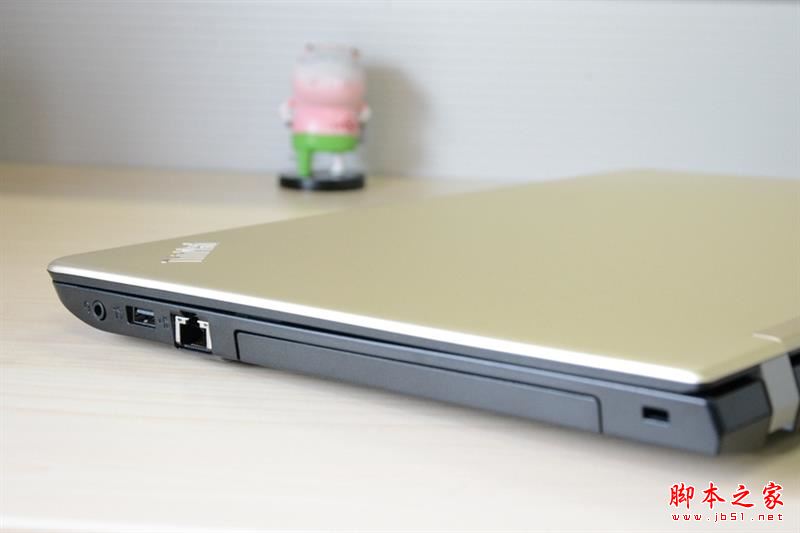

机身右侧的接口依然保留了有线网络的接口，预置的光驱位暂时用途不大，毕竟现在使用光盘的时候已经太少了，但是保留了这个位置不是没有用途，如果有硬盘空间扩充的需求，只需要添加一个托架就能轻松实现。机身不变，容量翻倍。

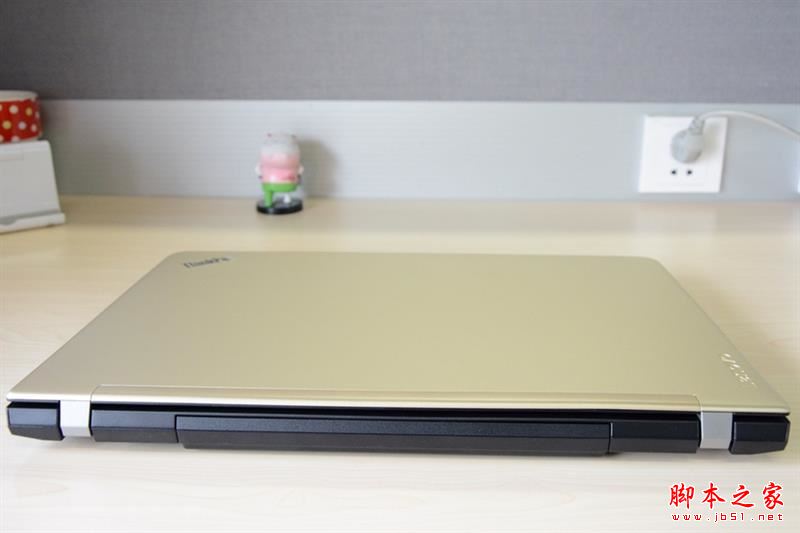

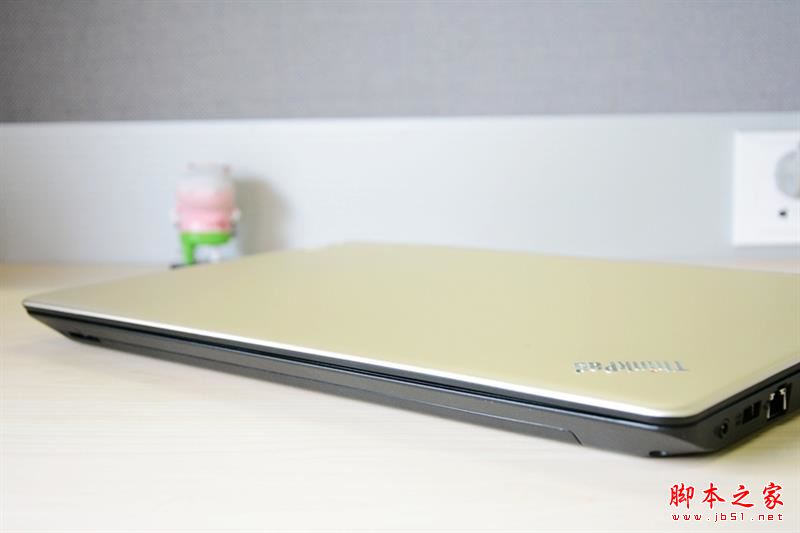

机身前端，斜切设计，在视觉上显得轻薄，而且利于屏幕的开启。

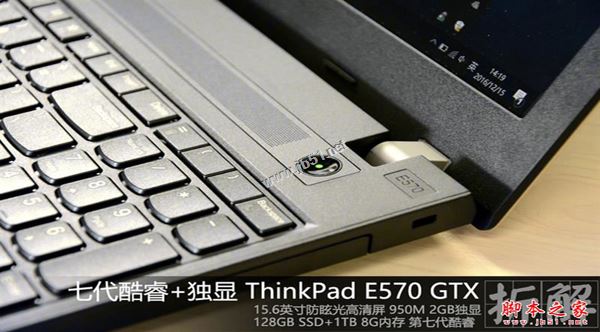

具体配置方面，ThinkPad E570 GTX不仅首次配备Nvidia GeForce GTX 950M独立显卡，GDDR5 2GB独立显存，还使用了最新的第七代酷睿处理器，存储方面则采用128GB SSD 1TB组合硬盘。如果一定要挑，虽然是独立显卡，但是950M的性能只能算一般，而且第七代处理器，也是低压版，应对大多数网络游戏尚可，需求较高的单机游戏，这样的配置肯定无力。另外值得一提的是这款机器的屏幕，采用了防眩光高清屏，色彩也算纯正，对于长时间办公的人来说，不会觉得疲劳，没有偏离商务办公的诉求。

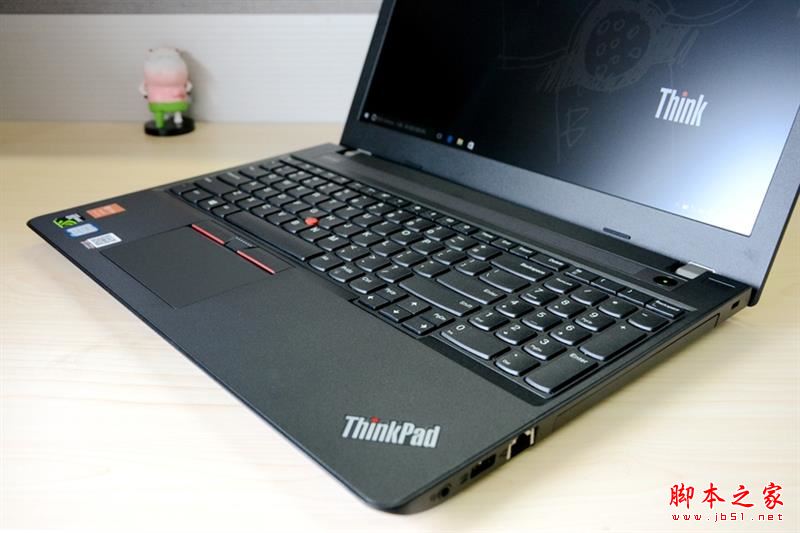

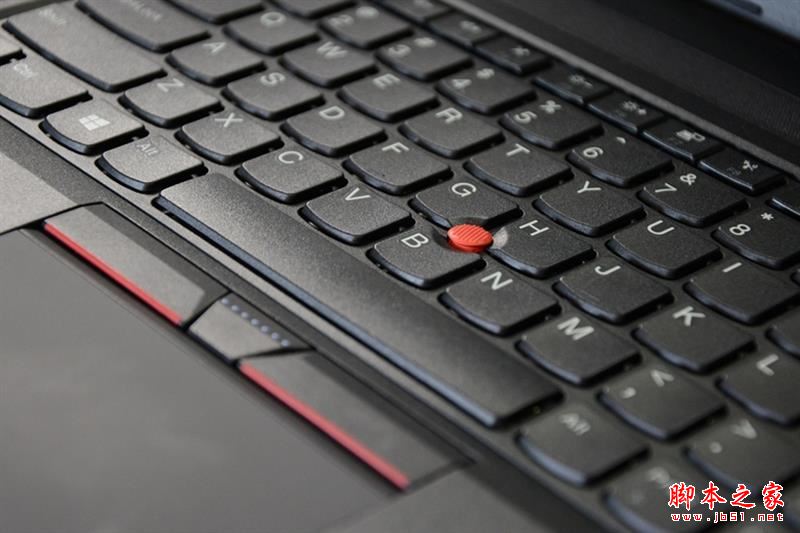

ThinkPad系列最大的标志——小红点依然保留，虽然现在使用者不多，一些新手甚至不懂得小红点，但是第一，这真是情怀，第二，小红点的操控习惯后表现还是不错的。触控板位置不是居中而是偏左，并且带有独立的左右按键，不会误操作，触控体验还是不错的，按压清脆，弹力有度。

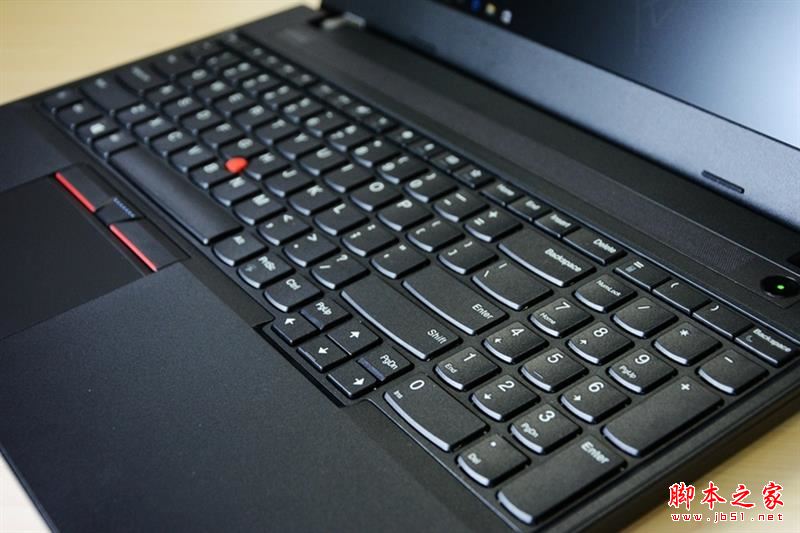

大尺寸的笔记本，键盘带有独立的数字按键区，如果您还是财务人员，这个区域显然非常得心应手。键盘采用磨砂材质，不易沾染指纹，键程偏软，噪音很低，主要还是看偏好了。如果重度游戏爱好者，这样的键盘并不合适，也许更加需要一个机械键盘。

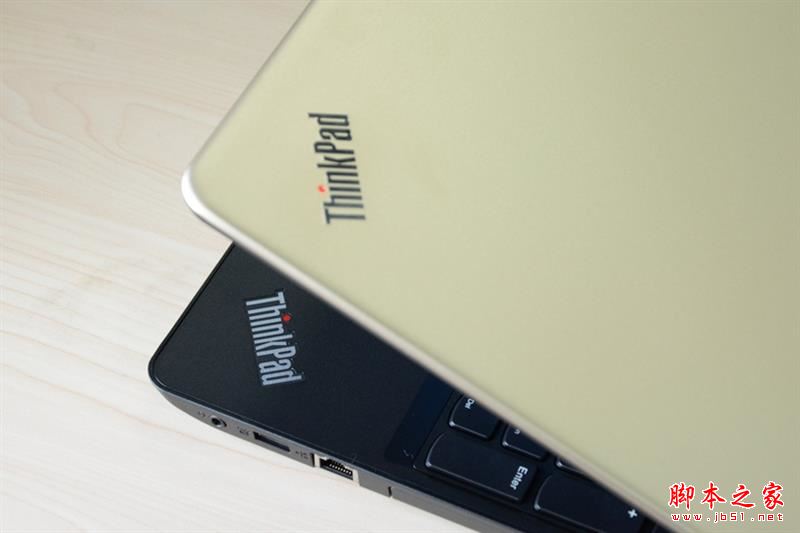

A面和C面左下角都带有ThinkPad的标志。
联想ThinkPad E570 GTX怎么拆机？
联想ThinkPad E570 GTX拆解评测图解：
看完了ThinkPad E570 GTX外观的简介，接下来我们就对这款笔记本进行拆解，一方面给想要拆机的用户提供资料，一方面也了解一下笔记本的内部和做工。这款笔记本的模具依然延续了E系列的前身，改变并不大，只是在硬件上进行了升级，而预留的光驱位也是前序模具的不得已保留，所以，我们实际上不能对这款机器抱有太大的期望，另一方面，我们也要看到，这样的配置，可以说全能，但只能算中规中矩。性能稳定，满足需求才是硬道理。

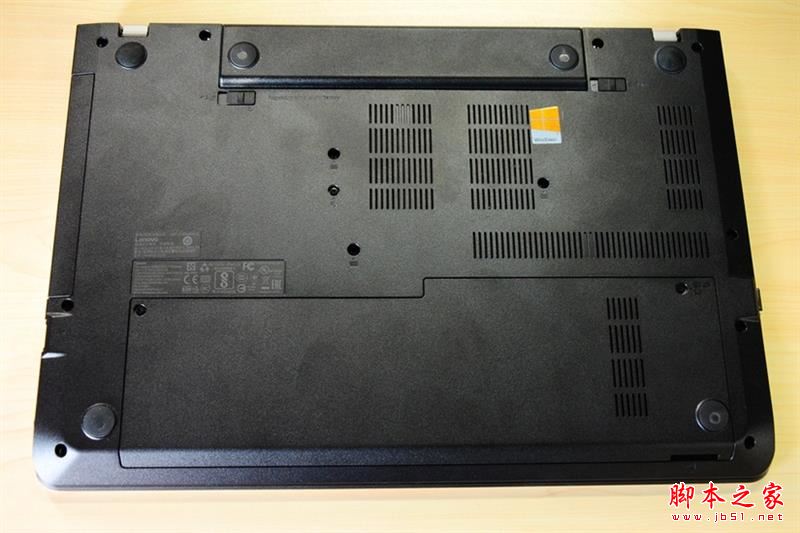

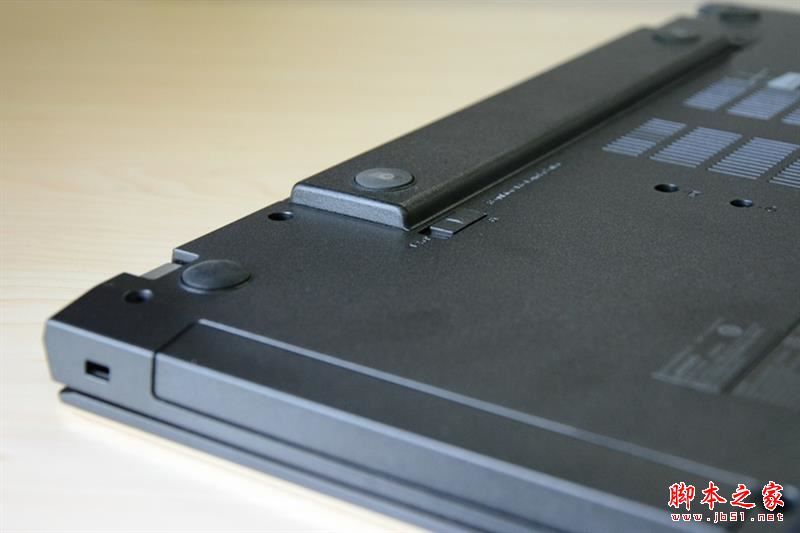

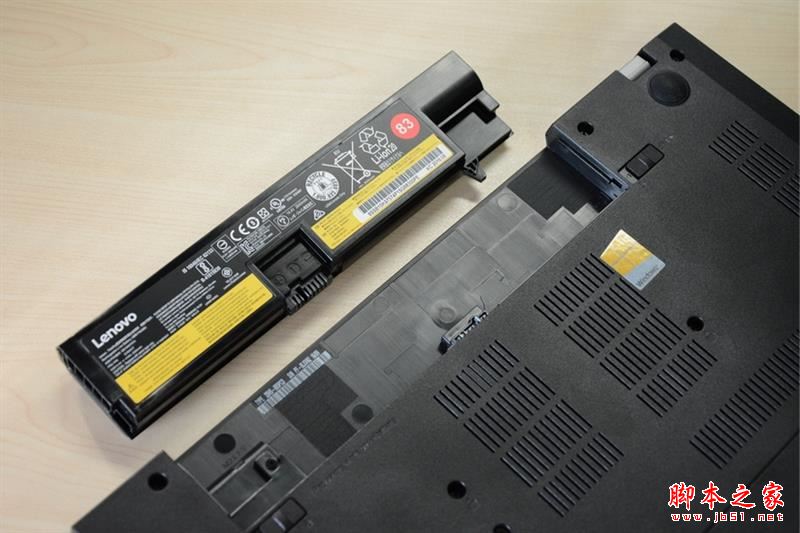

ThinkPad E570 GTX的D面，没有采用一体化设计，依然是外置电池，独立升级仓，优势也是显而易见。电池是凸出设计，这点毫无疑问是增加了厚度。
实际上这款机器的电池凸出问题，只是部分机型，跟销售渠道有关，如果是在线下购买的，可能同样机型的电池是平的，而线上的机型就是凸出的，所以，也就是说大家在不同的渠道获得的机型，可能会有差异，但整机性能配置是一样的。无须担心。

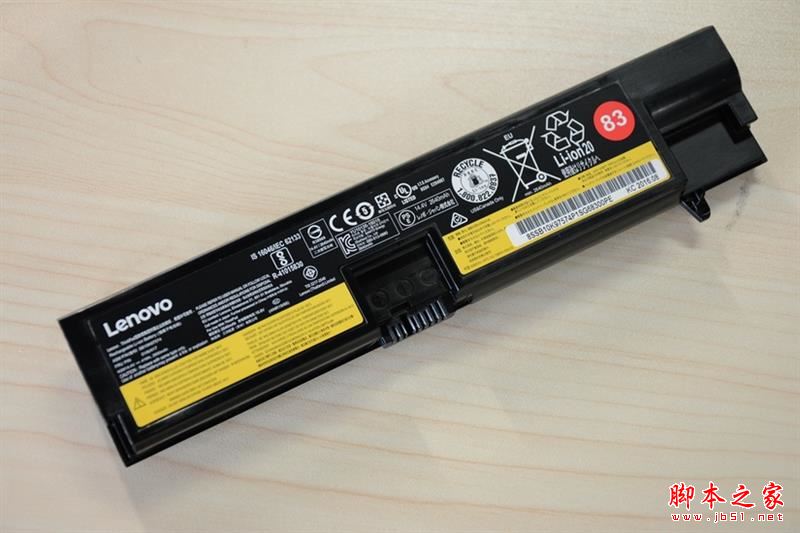

我一向还是比较偏向于青睐可拆卸的独立电池，尤其是当对机器进行拆机、清理、升级的时候，取下电池是十分容易的事儿，而且当使用几年后，可能最先消耗掉的就是电池，更换也就十分简单。
由于15.6英寸的屏幕显示，以及相对轻薄的机身，这块电池的续航时间不可能达到全天候，超过2-4小时续航就是不错的。

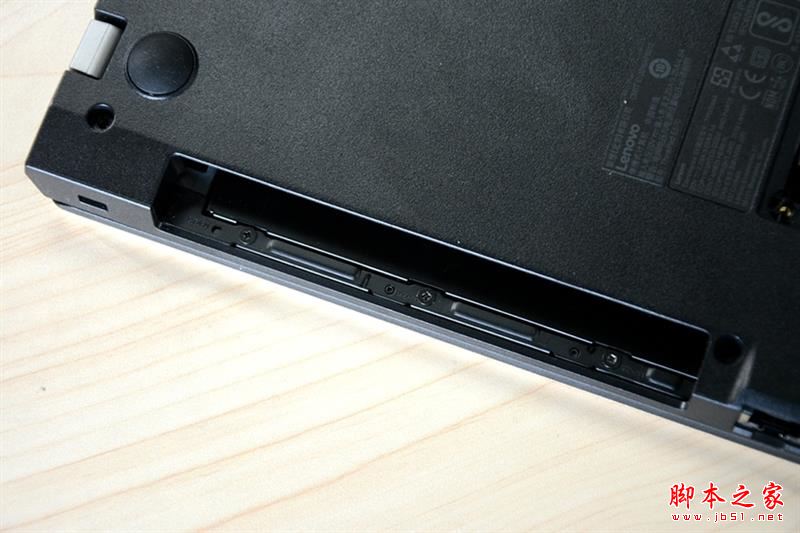

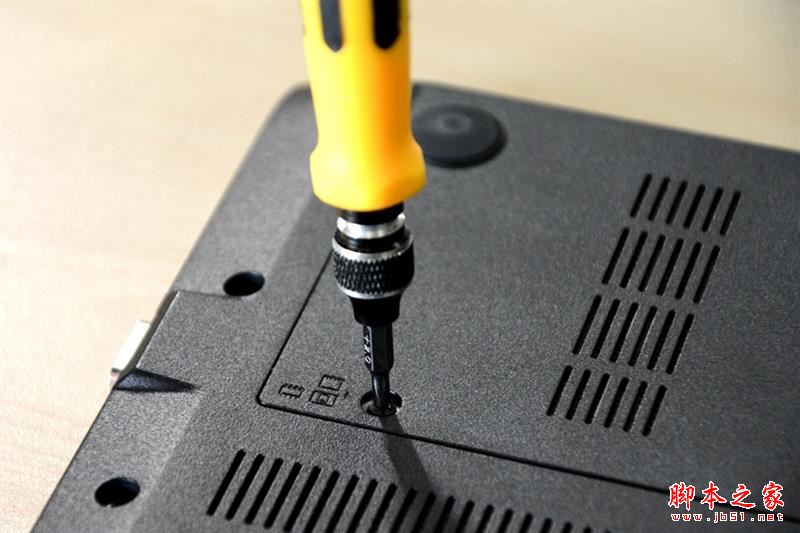

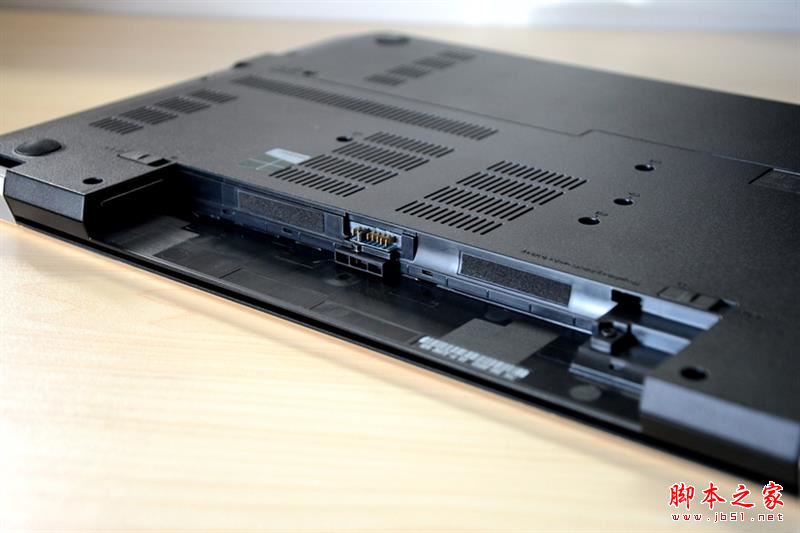

电池仓，内部也有螺丝，所以在拆机前，首先就要取下电池，第一是断电，第二就是查看里面的螺丝。
如果只是想升级配置，比如添加内存条，或者更换硬盘，那么这款独立设计的升级外壳显然特别方便，无需打开全部，就能轻松实现。但是现在绝大多数超轻薄的笔记本，都采用了一体化后壳设计，以及内置电池，想要升级存储，也要全部打开才行，拆机会有一定的风险。这种独立的设计，就大大降低了拆机的风险。

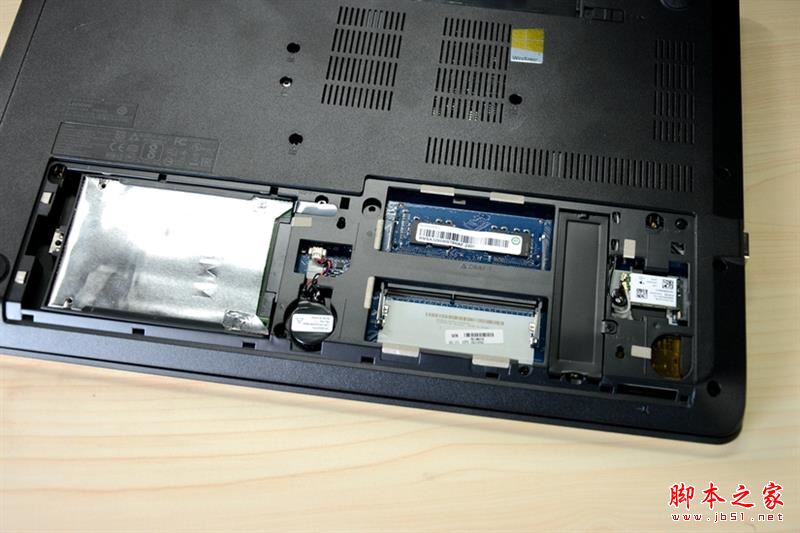

左侧白色锡纸贴的位置上硬盘，没有螺丝，向后推即可取出。中间两个内存条，可以再升级一个。内存槽右侧的黑色条形，是SSD硬盘仓的盖子，需要卸一个螺丝取下。左右侧是无线模块，比较小，也需要取下。

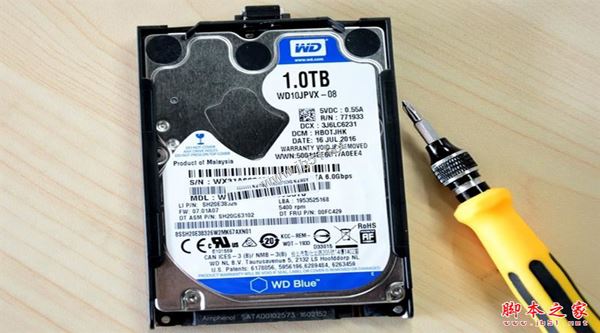

西数1TB机械硬盘，5400转速，大容量存储满足办公没压力。而且因为有SSD系统盘，所以这个机械盘就是个存储备份盘。

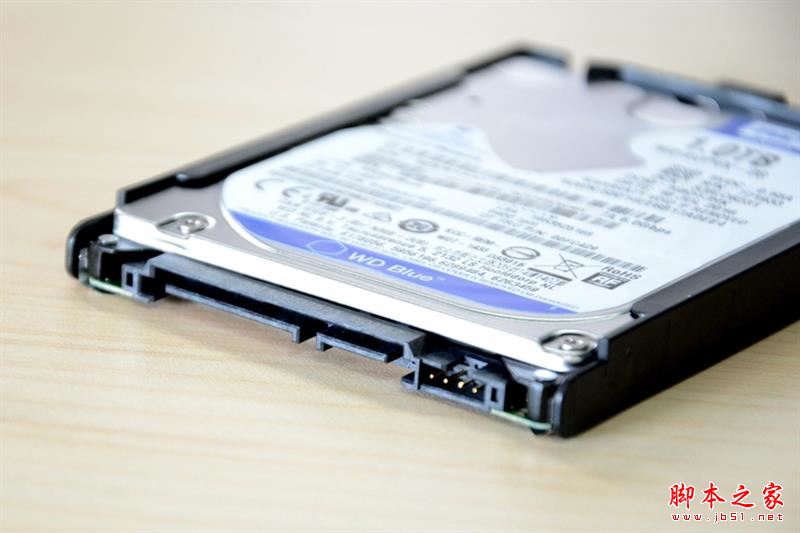

接口细节。大家没有必要将这块机械硬盘也换成SSD，即便你是土豪，如果你觉得一块1TB空间不够，可以置换，或者再光驱位增加，反正机箱空间大，升级余地绰绰有余。
Ramaxel，记忆科技旗下的内存品牌，专业的板卡、内存生产商，主要供应品牌机，多年来与联想有着深度的合作。

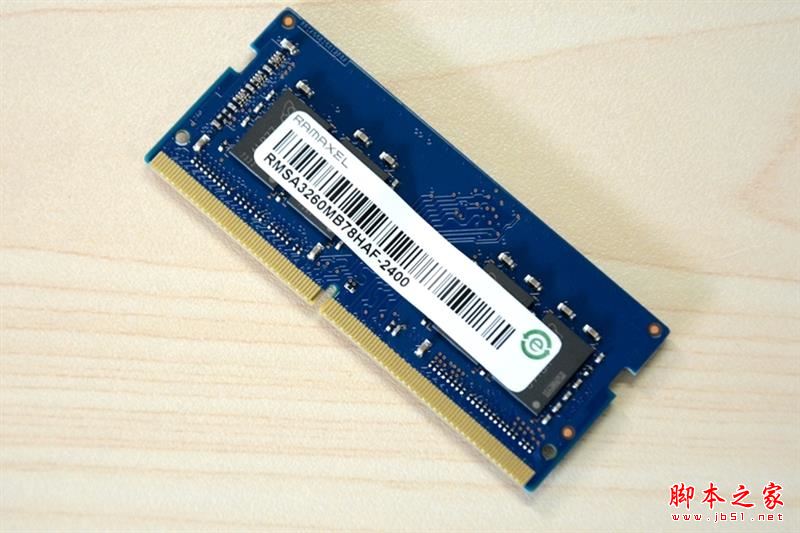

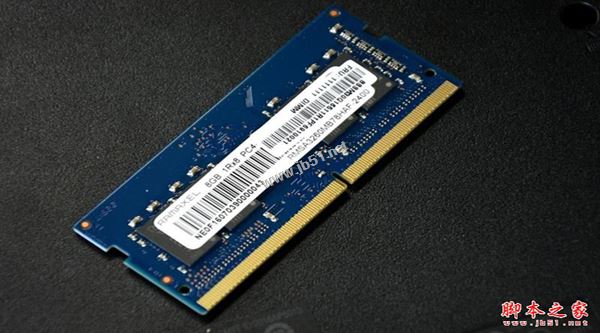

单条8GB DDR4 2400MHZ内存。一般来讲，商务办公，加上Windows 10 64位的优化，这个内存运行程序足够流畅了，同时打开几十个网页，以及Office、Photoshop等，也够用。

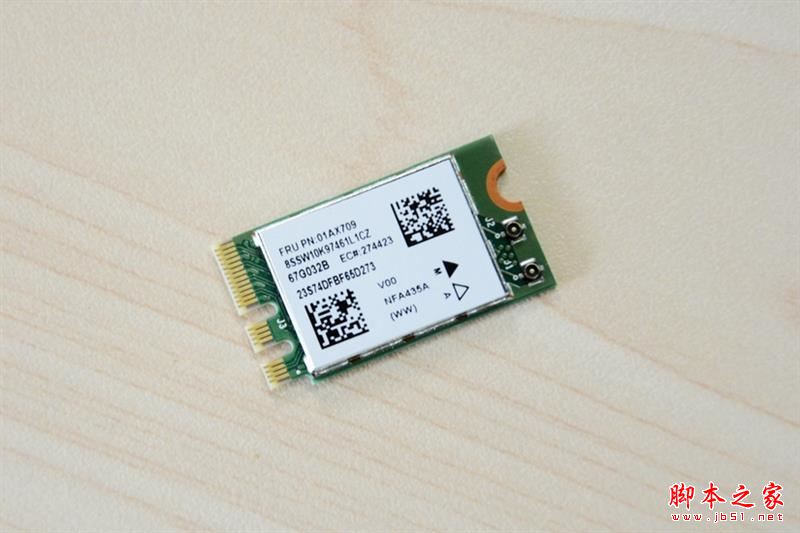

无线模块，应该是IBM品牌的。体积比较小。

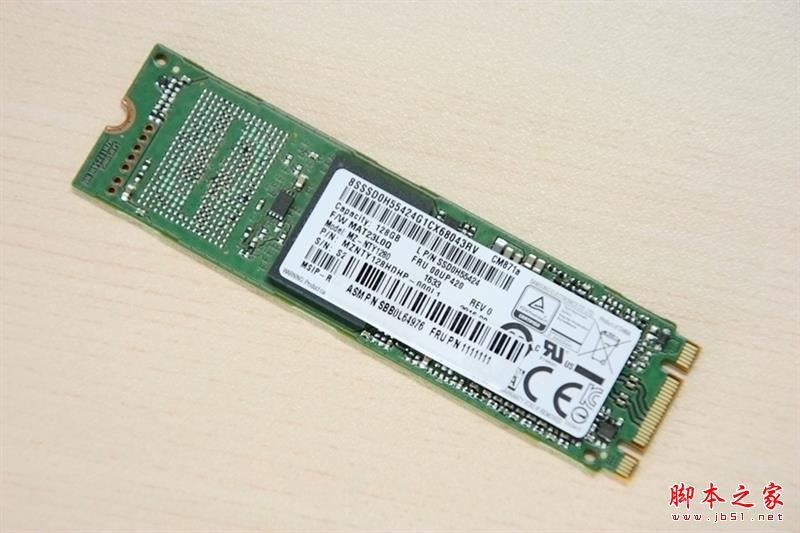

三星128GB 固态硬盘，型号MZ-NTY1280。一些品牌机上也经常使用。读取速度一般，够用。

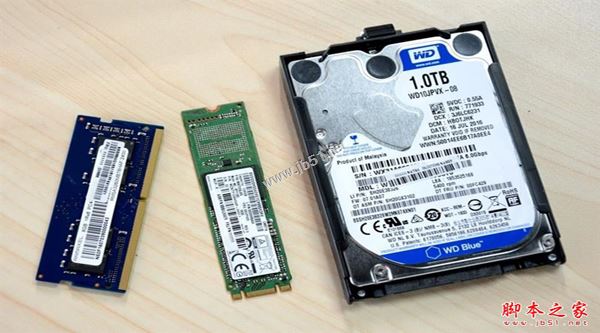

存储三件。
之后就可以把后面能看到的螺丝都拆下来，以及隐藏在光驱仓内的三颗螺丝。这款机器此前已经被人拆卸过，所以螺丝看起来有些花了，说实话，那个拆机的人，水平真的很一般，能把螺丝拆成这样，我都怀疑他会不会用螺丝刀？鄙视！

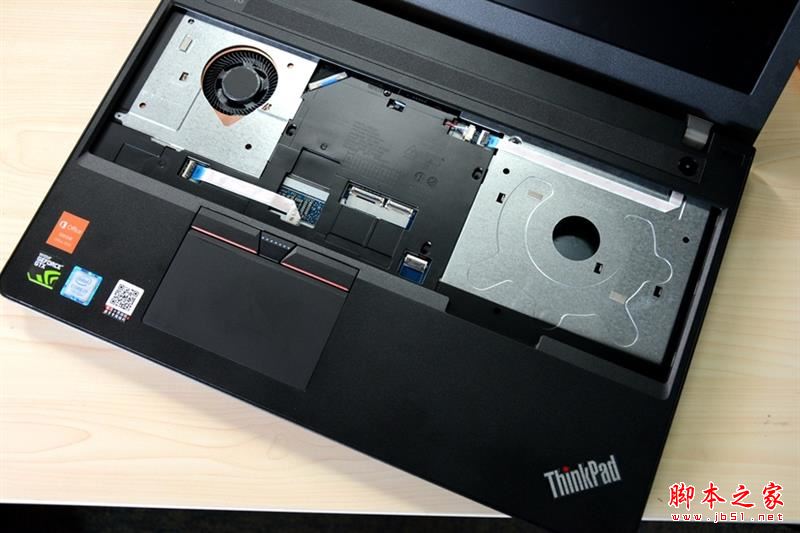

ThinkPad常见的拆机模式，拆下后面的螺丝后，就可以取下键盘，因为键盘下还有固定的螺丝，拆下后才能取下主板。需要说明的是，这种键盘设计，很方便，但是对于泼溅液体，还是有很大的风险，所以，使用中千万注意，水杯距离笔记本远点儿。

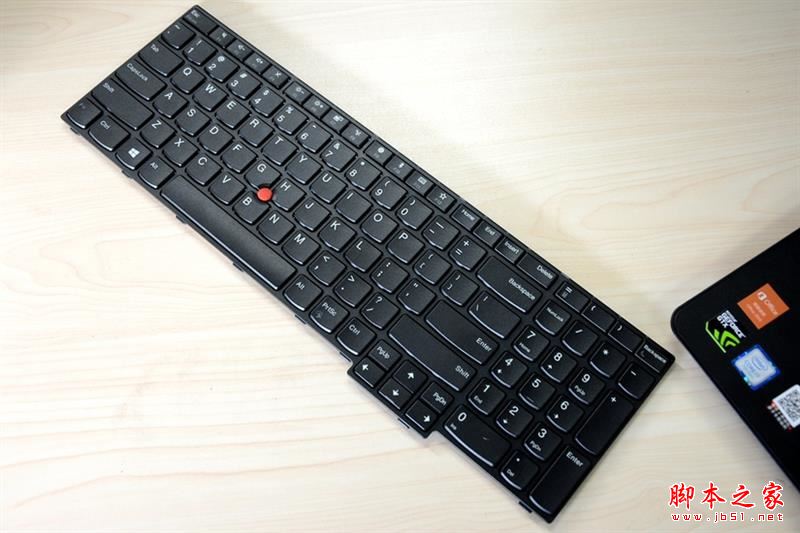

键盘。我喜欢这种独立键盘的好处之一就是因为更换方便，不知道为啥，可能是因为打字多，键盘的一些印刷字母，很快就能被我磨损。最后就看不下去，很想换。如果是一体的超薄本，那更换的就多了。

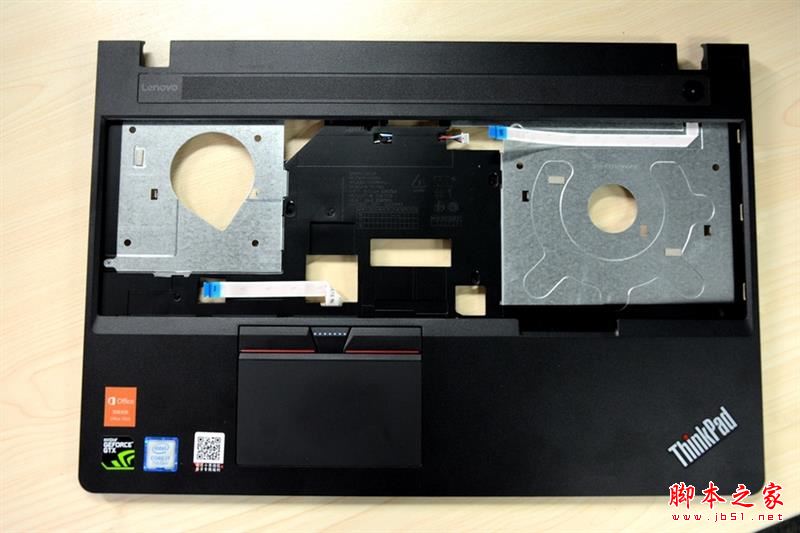

确认螺丝都拆下后，C面板就可以取下了。从机身转轴的空隙处就可以轻轻撬开，逐渐小心的把前面卡口处卸下。在拆卸的过程中，注意连接的排线，不用拽断，以及记清所有的连接线位置。

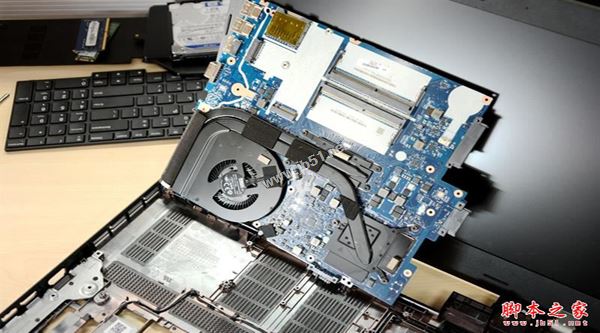

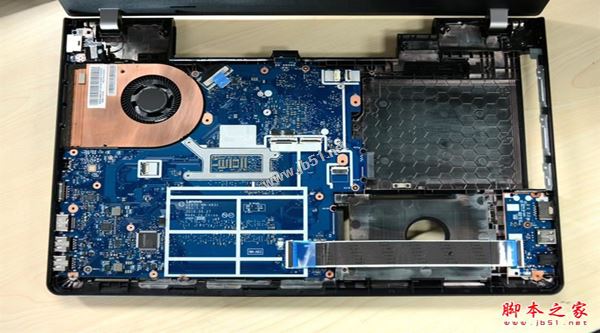

这样就可以看到这款笔记本的内部结构了。左侧蓝色的主板和散热区域，右侧是存储区域，可以看到散热区域的风扇还是占了很大的面积，如果不是最大化消耗，散热不成问题。
联想主板，用料都还不错，做工比较精细，而且内部的连接线极少，更多的是采用了排线方式，接口面板与主板是分离的。

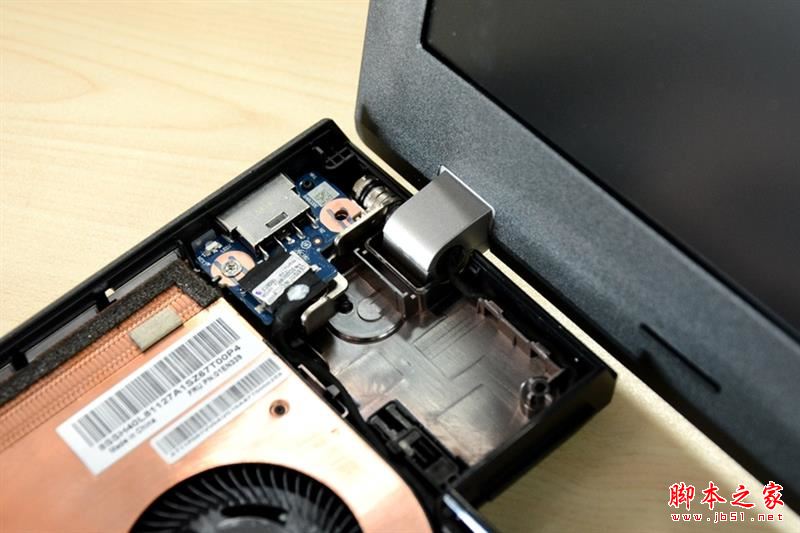

转轴，不能180度。但还是很稳固的。
固定主板的螺丝不太多，主要把连接的线仔细拆下即可。

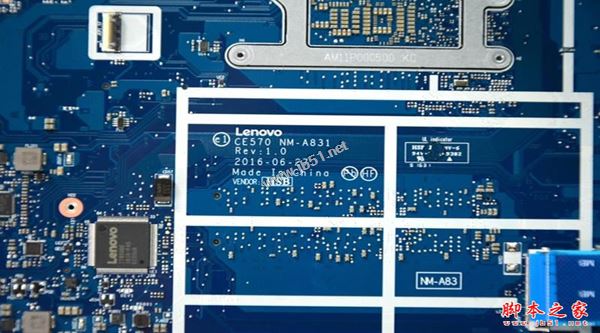

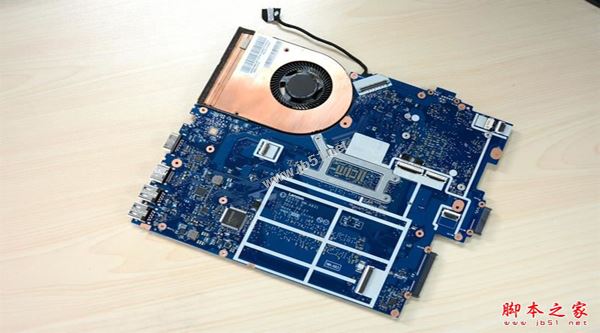

联想主板。蓝色色调。做工比较扎实，排列比较有序，就是有一种密集恐惧症的感觉。

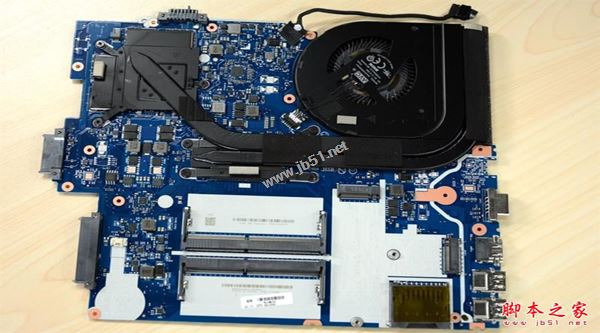

主板正面，黑色区域是散热管，覆盖了CPU和显卡显存，白色区域是内存和SSD连接。

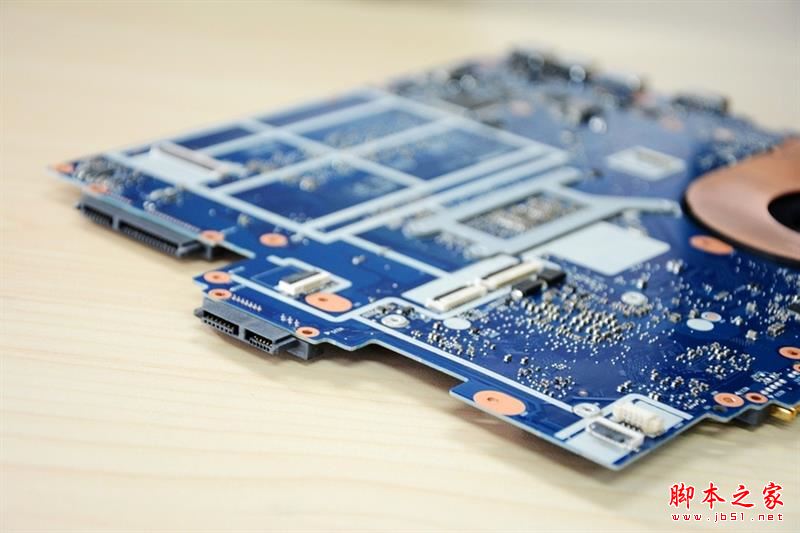

边缘的接口。
机械硬盘接口处。

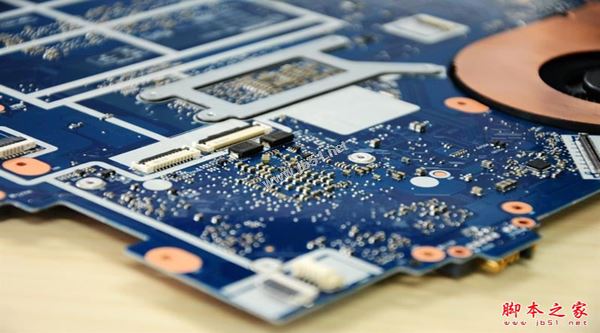

密密麻麻的焊接元件，贴片电阻、电容，以及IC模块，看着很密集。高度集成化的工业设计和做工，几乎不会出什么问题。

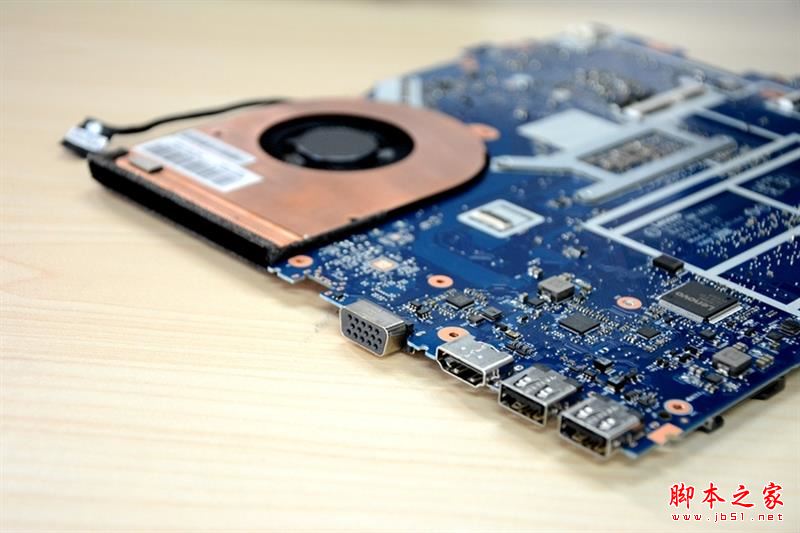

散热口，以及接口。

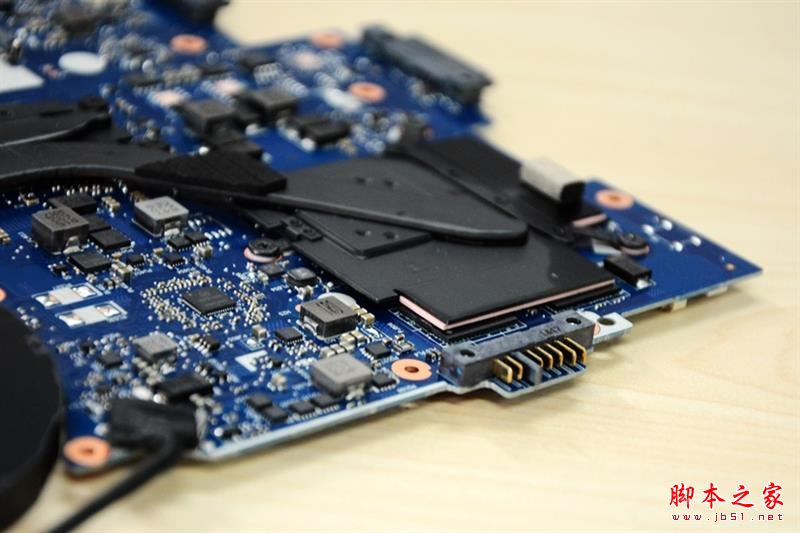

电池连接处。黑色散热片下面，略湿的地方是贴片，下面是显存颗粒。

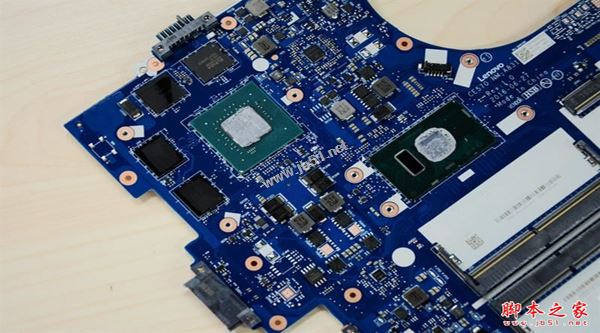

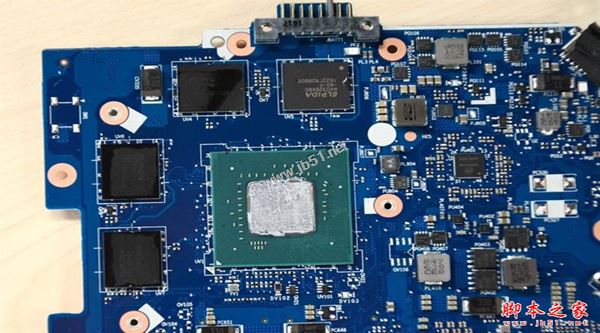

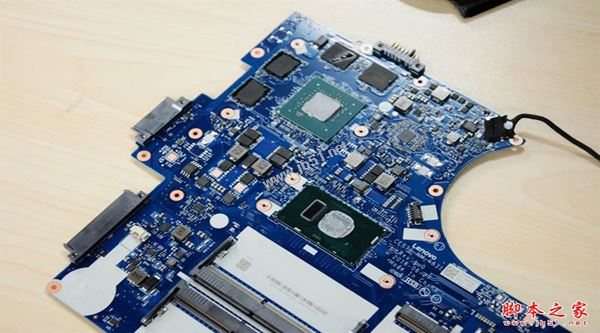

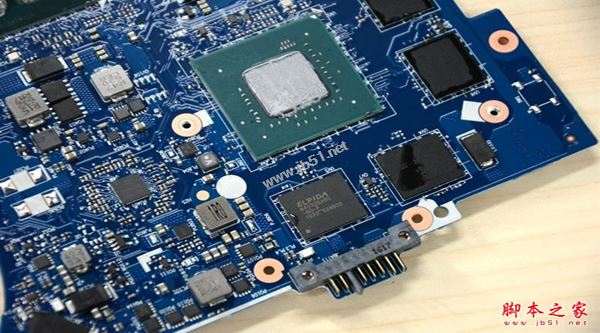

左上角是GTX950M的独显，四颗独立2GB的显存。靠近内存槽的是处理器，第七代酷睿i7-7500U处理器，双核2.5GHz，代号Kaby Lake -U/Y，TDP15W，集显英特尔620。
换个角度看看处理器和显卡周边。
2GB显存，尔必达显存颗粒。类型是GDDR5。

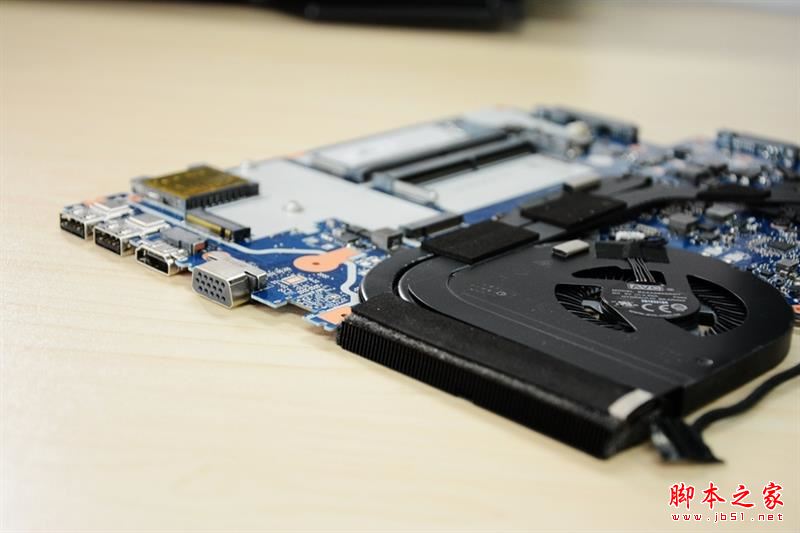

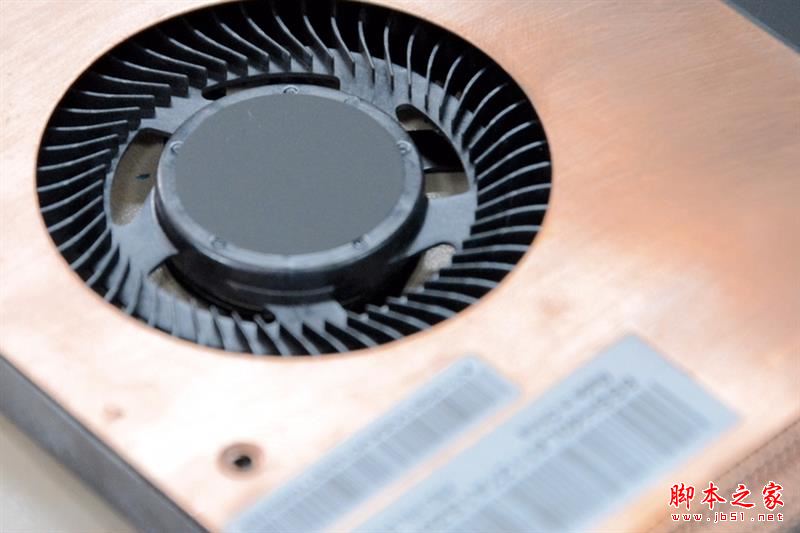

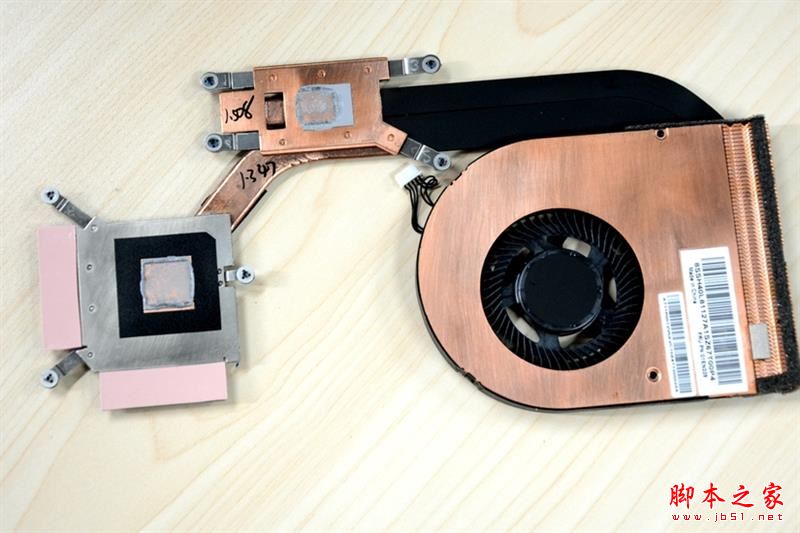

散热系统，铜管的长度不算很长，但是覆盖在风扇上的面积很大。风扇可独立拆开，但如果更换，一般都会整套更换，市场上几十元的小风扇，性能肯定赶不上这个。
大家是否还记得ThinkPad 黑将S5笔记本？也是一款游戏本，当时就散热部分，算是一大亮点，双风扇散热，风扇的叶片数量高达62个，单个叶片的厚度仅为0.3mm，而且超静音设计。这款E570 GTX的风扇也是采用的同款，只不过是单风扇。在散热方面，这款笔记本的风扇非常给力，在评测文章中，通过热力检测，可以明显看到出风口大量的热量被排出。
总结：联想ThinkPad E570 GTX拆解难不难？
全部的拆解，连拍照，大约耗费1.5小时，如果再让我拆解一次，拆装20分钟应该轻松搞定！也就是说，拆解中基本没有什么困难，就是拧螺丝和拆排线，螺丝的型号并不很复杂，这点还是比较赞的。内部结构，布局合理，整洁有序，散热也算是ThinkPad本的一大优势，所以并不担心。在用料上，大多是联想自己的配件，或者是长期的合作客户配件，都经得起考验的。总的说来，ThinkPad E570 GTX 胜在性价比，入门中的主流高配，在定位上依然主打商务办公和学习，兼顾了轻度游戏娱乐，应该说让选择综合症者有了更好的选择。年底想要换本的，预算也不是很高，对ThinkPad也情有独钟，而且又希望办公娱乐全能，那肯定不能错过这款ThinkPad E570 GTX！
