炫龙V56 Pro作为一新款游戏本，其配备六代桌面级i5-6400四核处理器，搭载GTX1060新一代独立显卡，8GB DDR4内存和128GB的固态硬盘，配备背光键盘，售价7999元。今天我们主要带来新款炫龙V56 Pro游戏拆机图解评测，一起来看看这款游戏本内部的世界，同时可以了解下拆机过程与内部做工。
炫龙V56 Pro怎么拆机 炫龙V56 Pro游戏本拆解教程

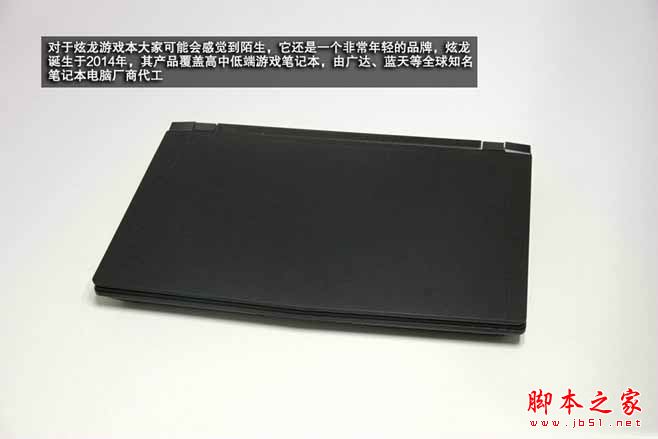

对于炫龙游戏本相信不少朋友会感觉陌生，它还是一个非常年轻的品牌，诞生于2014年，其产品覆盖高中低端游戏笔记本，由广达、蓝天等知名电脑厂商代工。

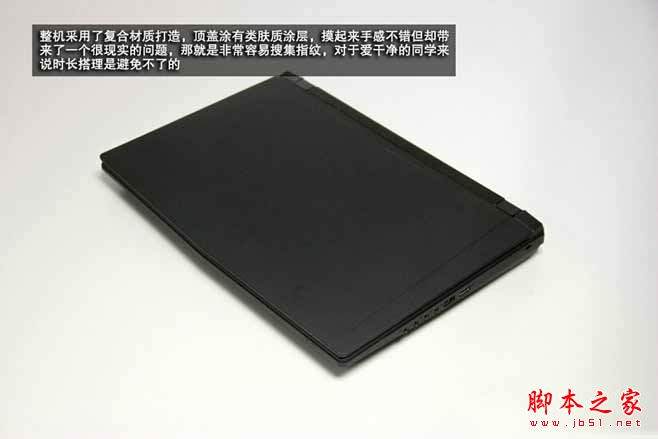

炫龙V56 Pro游戏本采用了复合材质打造，顶盖涂油类肤涂层，摸起来手感不错，但却带来了一个很现实的问题，那就是非常容易沾染指纹，对于爱干净的同学来说，需要经常擦拭清理。

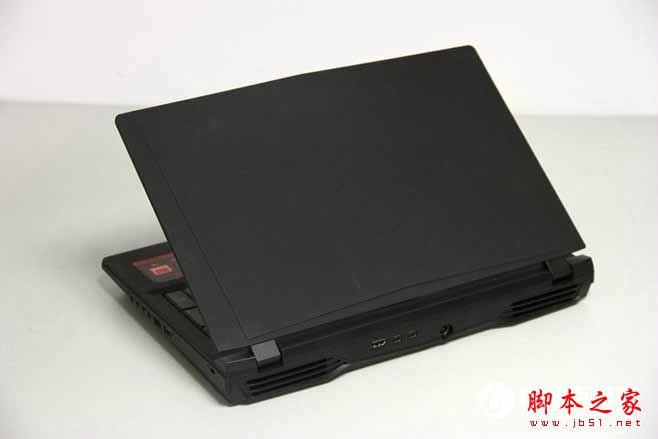

作为一款配置比较出众的游戏本，炫龙V56 Pro在外观造型上也有些偏笨重，机身较厚，这款游戏本的USB接口位于背面。

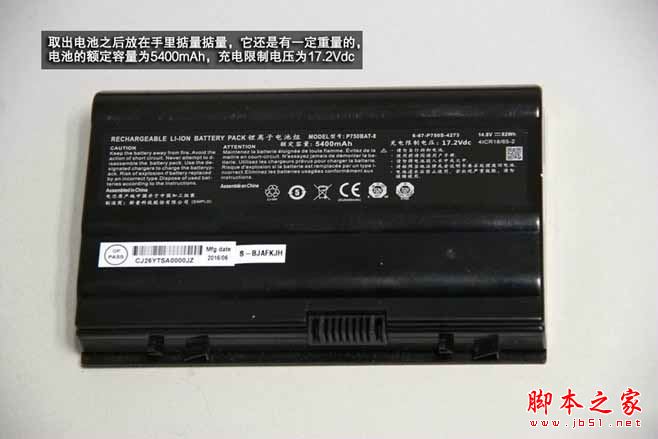

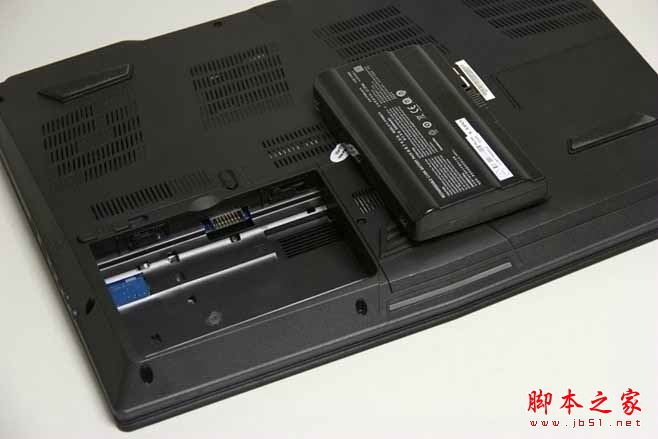

炫龙V56 Pro锂电池容量为5400mAh，充电限制电压为17.2Vdc。

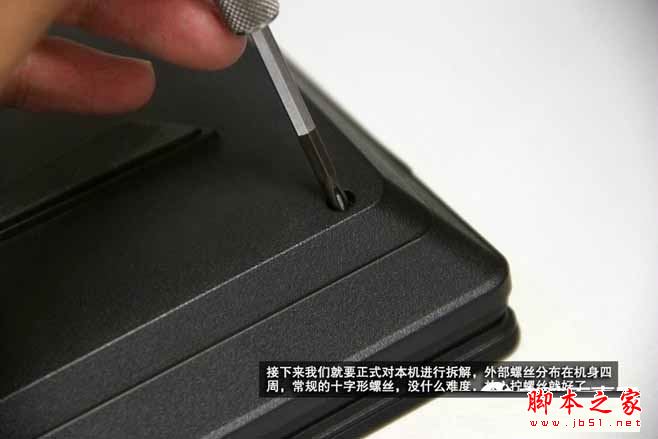

接下来我们就要正式拆机了。炫龙V56 Pro游戏本外部螺丝分布在机身四周，常规的十字型螺丝，没什么难度，放心拧螺丝就好了。

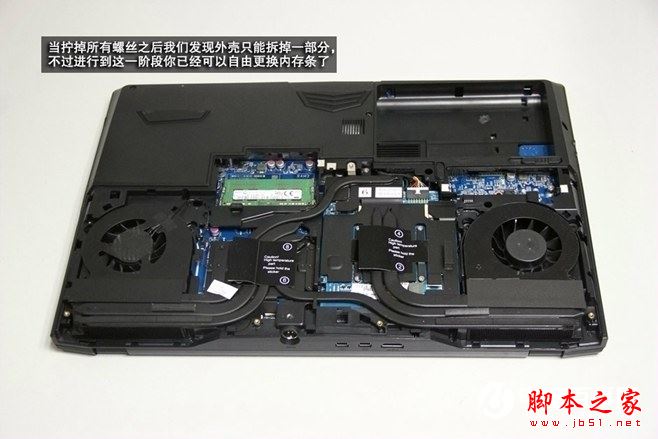

当拧掉所有螺丝之后，我们发现外壳只能拆掉一部分，不过进行这一阶段，你已经可以自由更换内存条了。

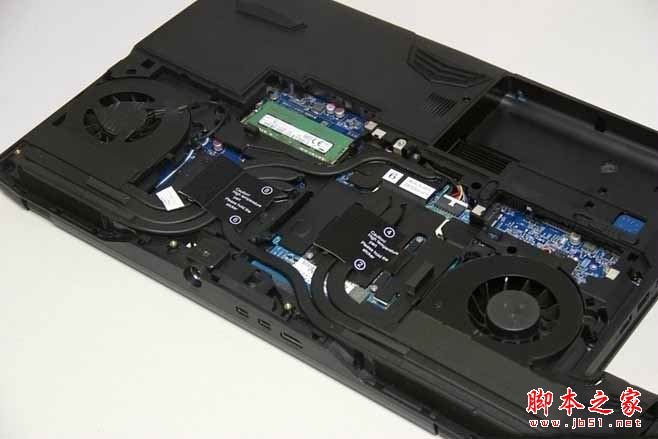

图为炫龙V56 Pro游戏本内部结构特写，CPU和显卡都配备散热风扇。

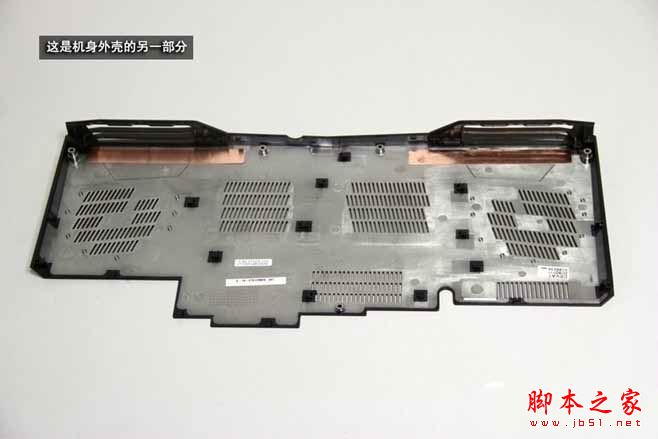

下图为拆卸下来的炫龙V56 Pro机身外壳的一部分。

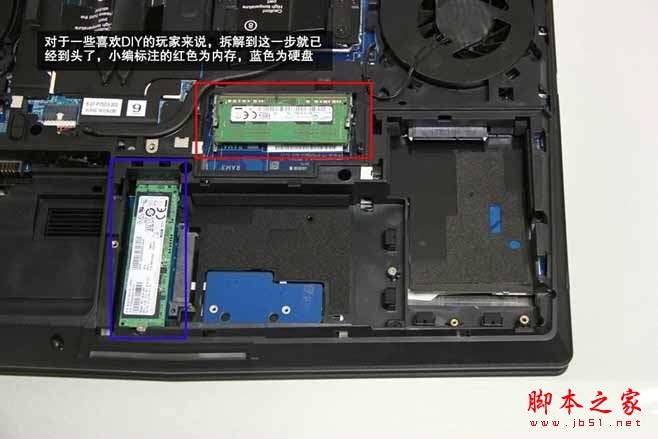

对于一些喜欢DIY的玩家来说，拆解到这一步就已经到头了，小编标注的红色区域为内存条，蓝色为M.2固态硬盘。

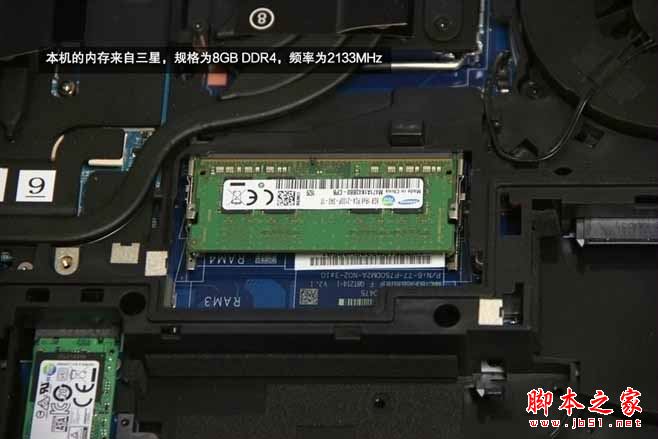

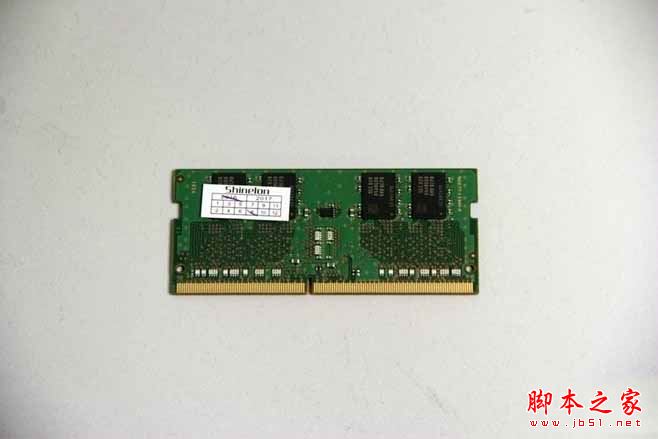

炫龙V56 Pro配备了8GB DDR4 2133内存，出自三星之手。

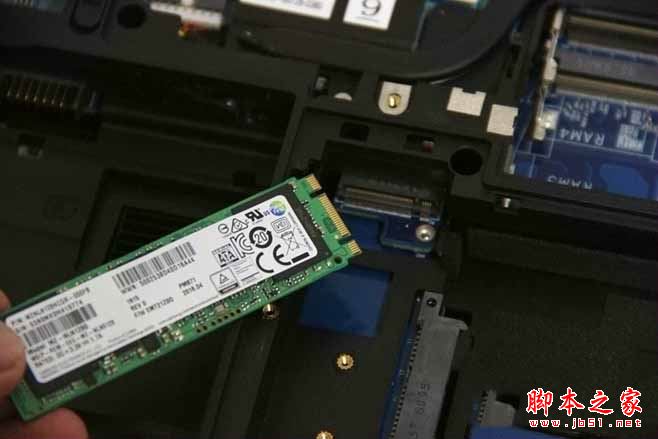

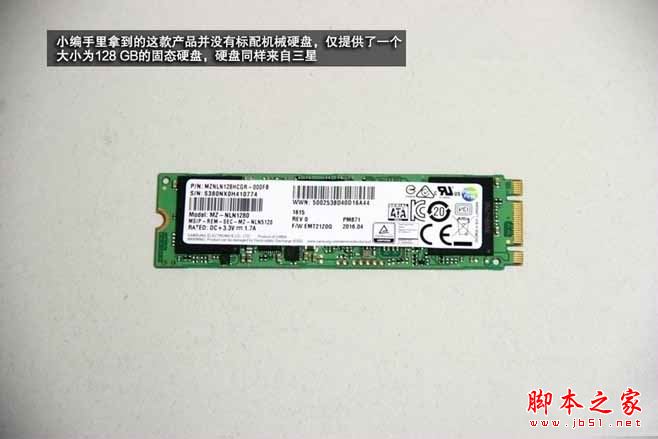

图为拆卸下来的炫龙V56 Pro内置固态硬盘特写，同样是来自三星，SSD容量为120GB 的M.2接口固态硬盘。
三星M.2固态硬盘
对于大多数用户来说，如果仅仅是想看看炫龙V56 Pro游戏本内部结构，或者需要升级内存和SSD的话，上面的拆解基本够了。如果要继续深入拆解，那么拆机难度会比较大，下面我们继续深入看看。

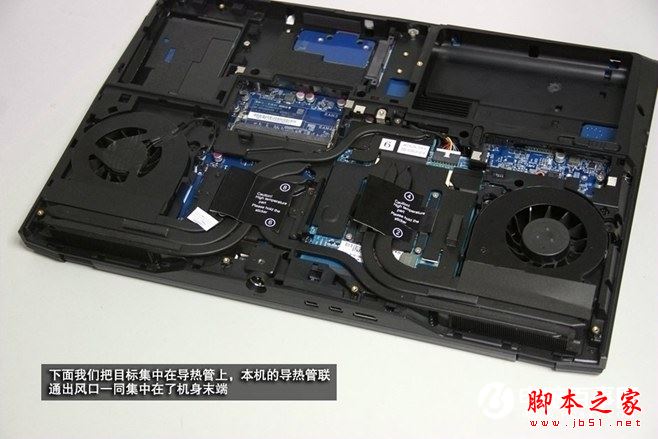

首先是导热管拆解，炫龙V56 Pro游戏本的导热管联通出风口一同集中在机身末端，如图所示。

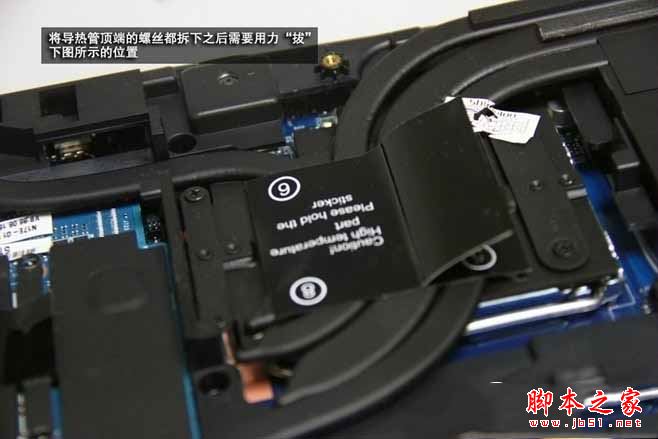

将导热管顶端的螺丝都拆下之后，需要用力“拔”下图所示的位置。

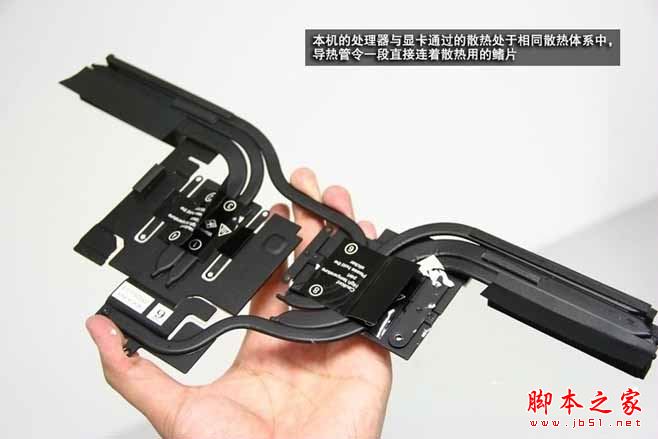

炫龙V56 Pro游戏本的处理器与显卡通过的散热处于相同的散热体系中，导热管令一段直接连着散热器的鳍片。

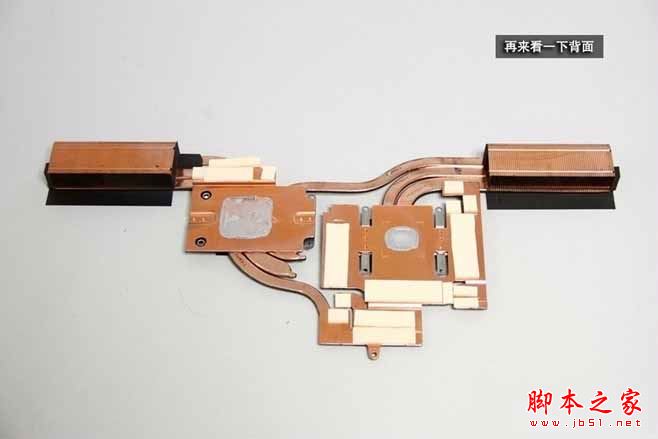

再来看看炫龙V56 Pro散热器的背面，如图。

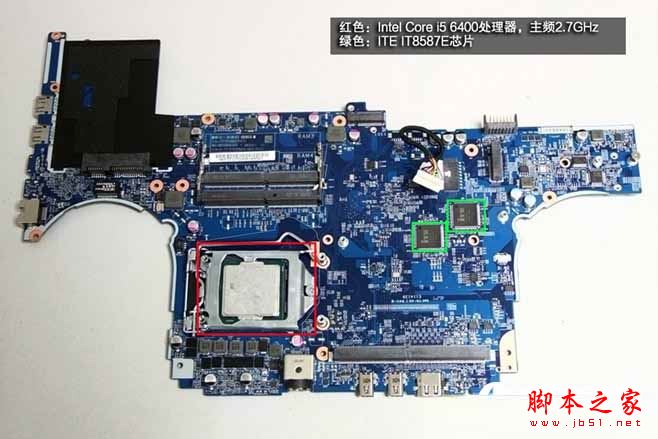

先来看看主板上的芯片，图中红色为Intel六代酷睿i5 6400处理器，主频为2.7Ghz。绿色芯片为INE IT8587E芯片。

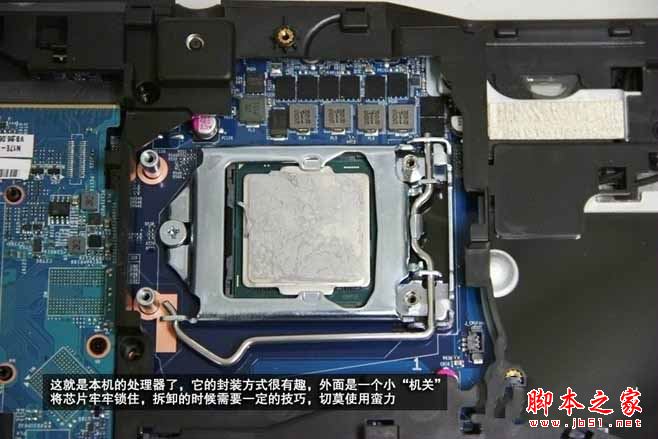

处理器部分，炫龙V56 Pro游戏本的处理器封装方式很有趣，外面是一个小“机关”，将芯片牢牢锁住，拆卸的时候，需要一定的技巧，切勿使用蛮力。

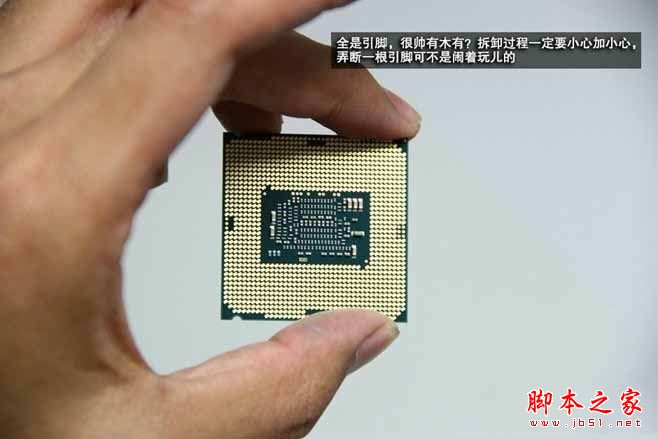

炫龙V56 Pro游戏本的处理器可以和台式机一样，拆卸下来。图为处理器的背面，全是引脚，很帅有木有？拆卸过程一定要小心，弄断一根可能就报废了。

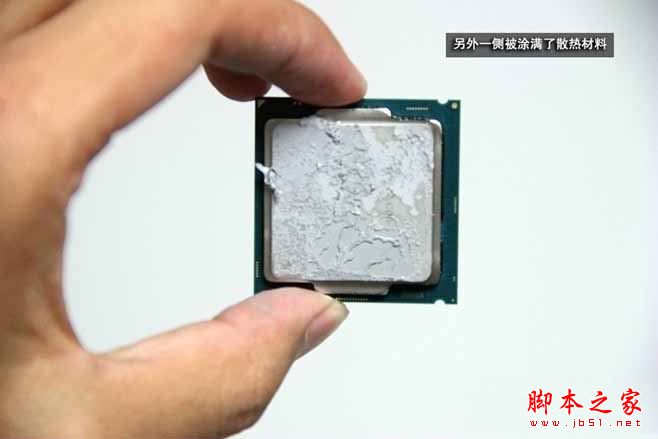

CPU的另外一面被涂满了散热材料，也就是导热硅胶。

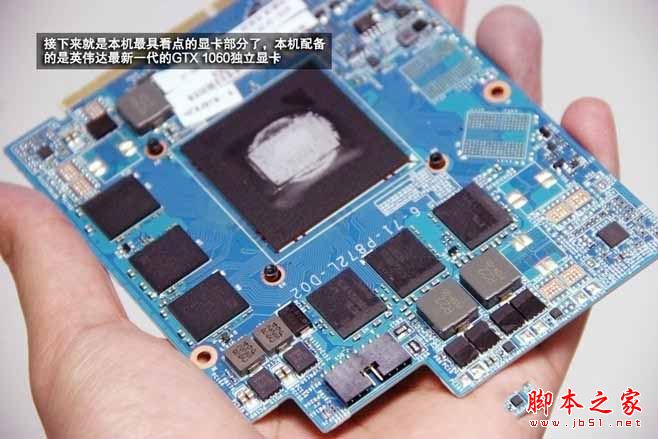

接下来是炫龙V56 Pro游戏本的显卡拆卸部分，该机内置了英伟达新一代GTX1060独立显卡。

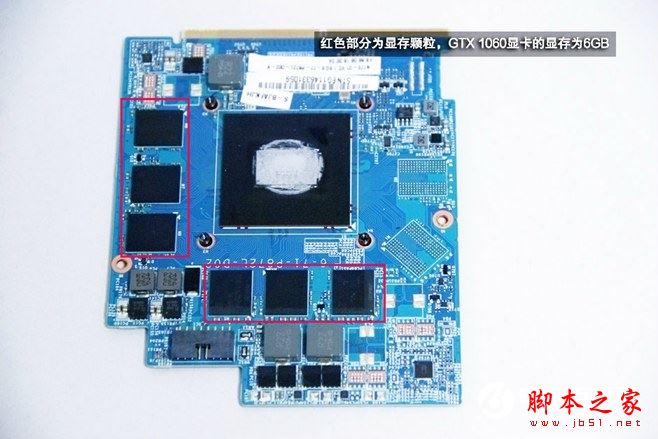

显卡的红色部分为显存颗粒，GTX1060显卡的显存为6GB。

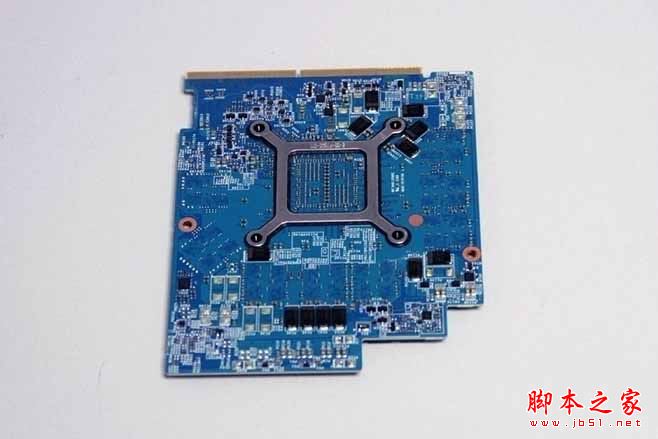

图为显卡背面特写。
当拆解进行不下去的时候，就应该另寻出口，比如键盘。

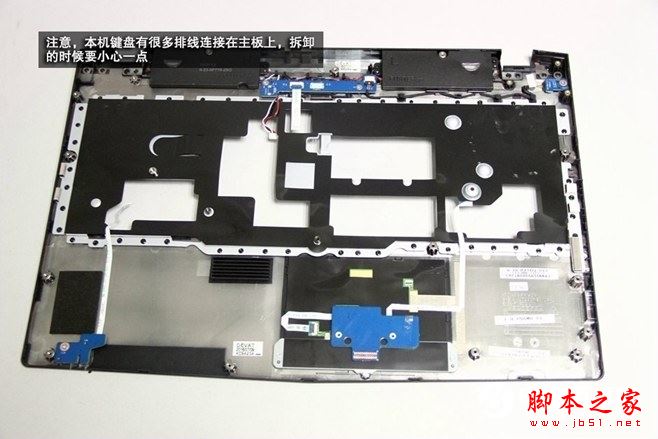

需要注意的是，炫龙V56 Pro游戏本键盘有很多排线连接在主板上，拆卸的时候，要小心一点。

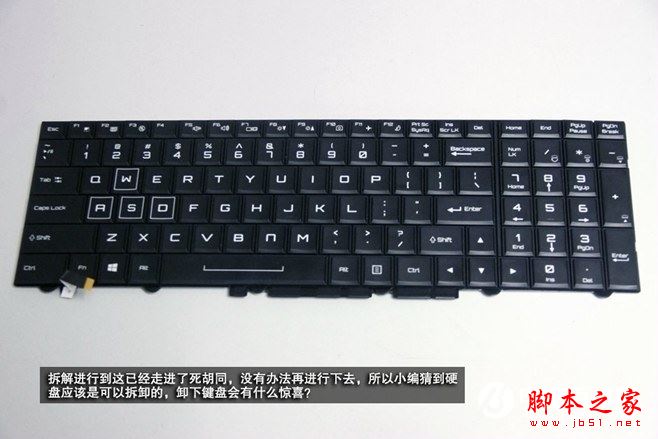

图为拆卸下来的键盘模块特写。

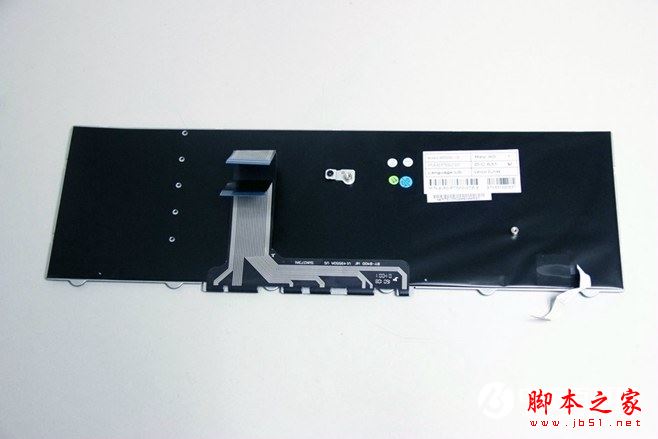

图为键盘背面。

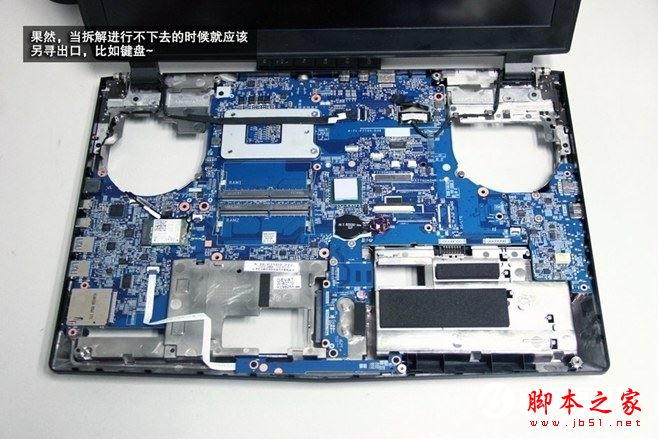

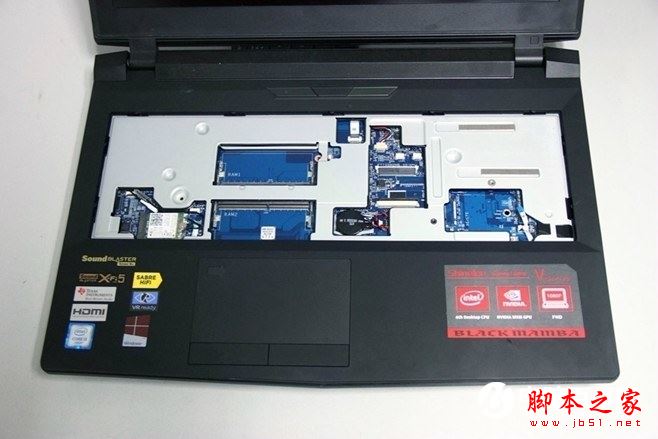

图为取下键盘后，笔记本的正面结构特写。

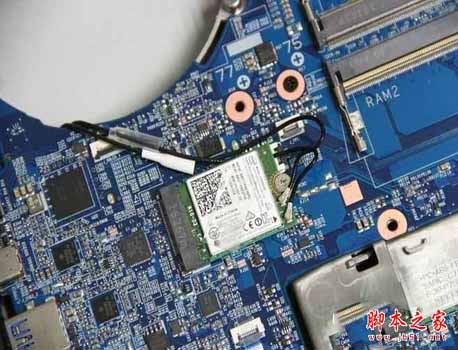

最后来看看主板上的一些小模块元件特写，首先是无线网卡部分。

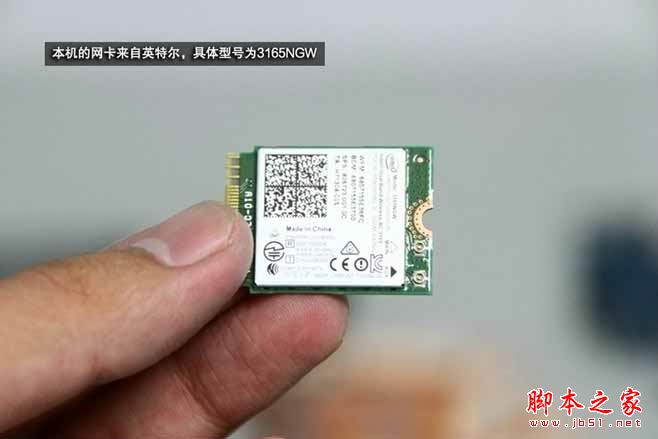

图为拆卸下来的炫龙V56 Pro游戏无线网卡特写，来自英特尔，具体型号为3165NGW。

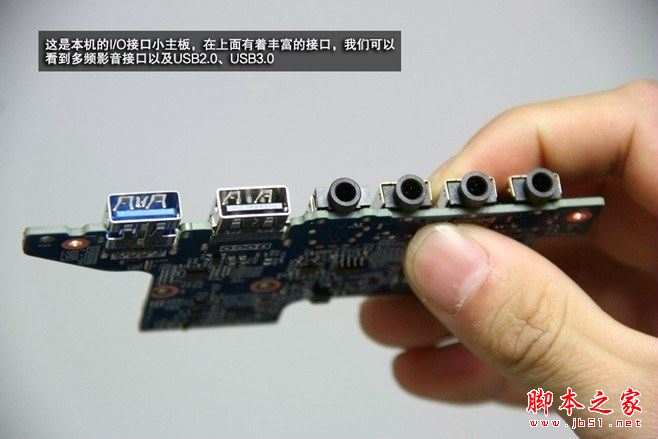

下图为炫龙V56 Pro游戏本的I/O接口小主板，在上面有着丰富的接口，我们可以看到多频影音接口以及UBS2.0、USB3.0等接口。
I/O小主板特写

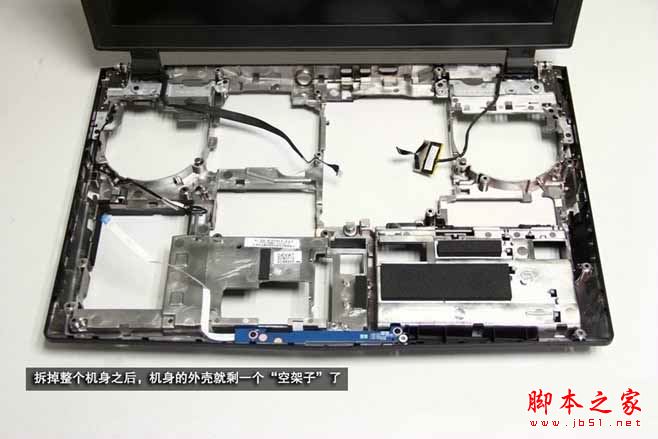

拆卸到这里，炫龙V56 Pro游戏本能拆的基本都拆完了，最后来看看机身的外壳就只剩下个“空架子”了。
编后语：

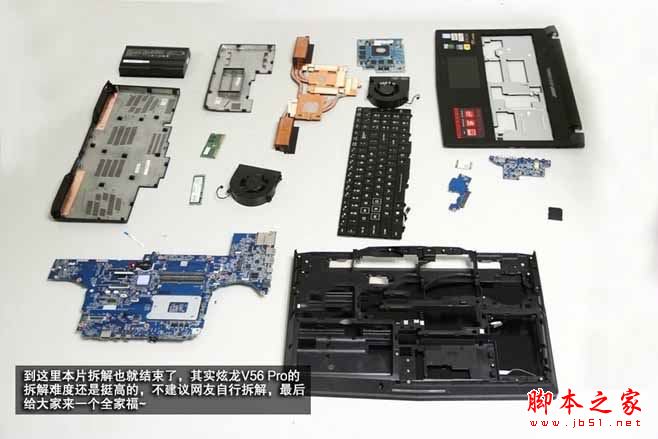

最后来一张炫龙V56 Pro拆机全家福。
全家福
炫龙V56 Pro游戏本拆机难不难？
炫龙V56 Pro游戏本拆机到这里就结束了，从内部世界来看，这款笔记本做工用料还是非常扎实的，产品质量与散热方面有保障。对于拆机爱好者来说，如果仅仅是升级内存、硬盘，那么拆解比较简单，但如果要全面拆解，难度还是比较大的，尤其是散热器、键盘、CPU等模块拆卸比较比较复杂，不建议网友自行深度拆解。
