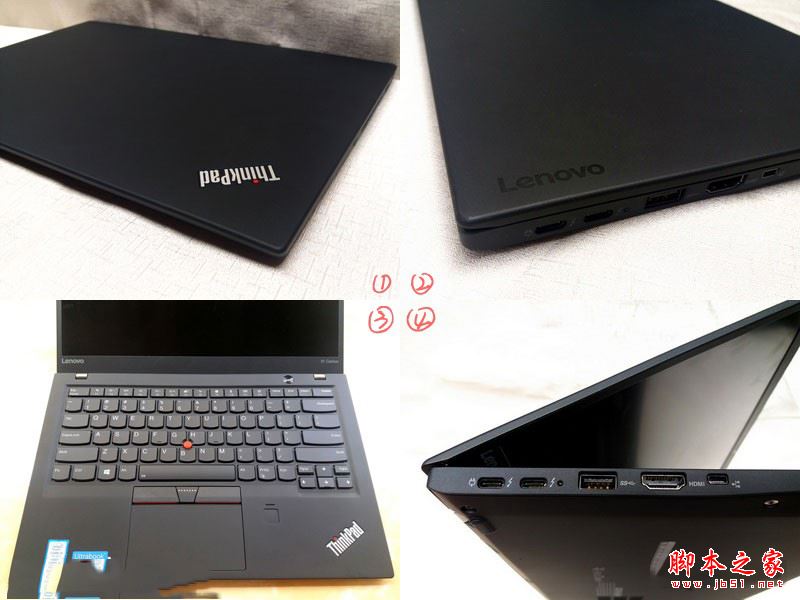

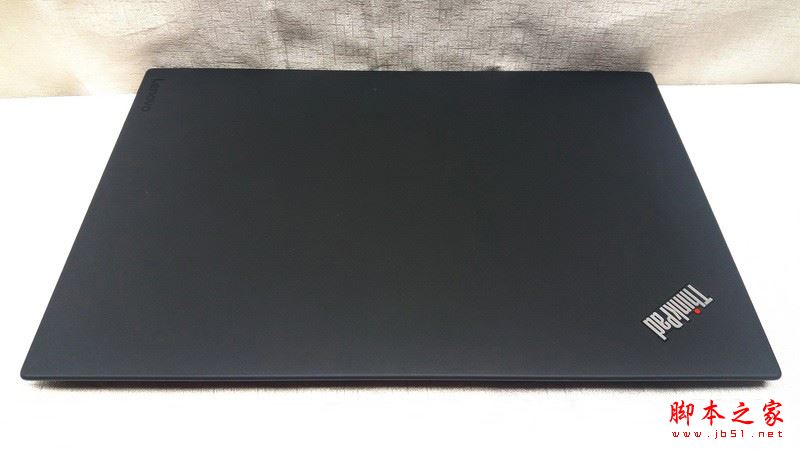

作为新一代轻薄商务本ThinkPad X1 Carbon 2017款搭载了英特尔第七代处理器，外观上与之前的几代产品差不多，并没有给我带来什么视觉上的冲击感，感觉没啥多大的变化！然而内部结构如何呢？让我们一起来探讨究竟

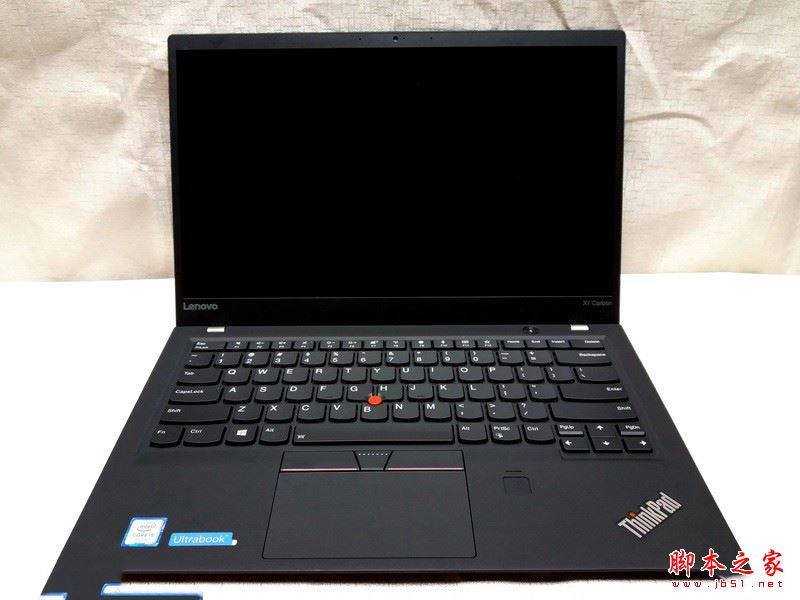

X1C 2017边框窄了不少 边框的宽度左右两侧5mm，上边框大约9mm

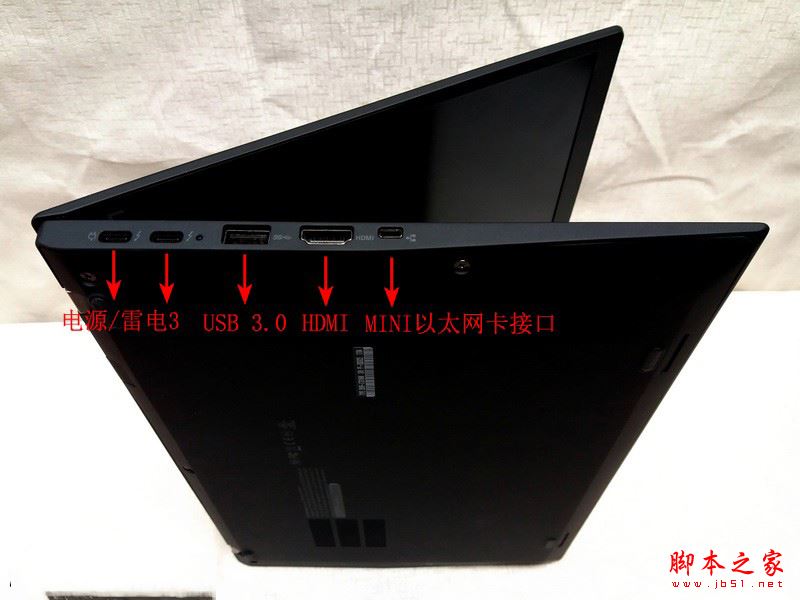

机身左侧：USB-C/雷电3接口（其中1个为电源接口）、1个USB3.0接口、1个标准尺寸的HDMI接口、1个mini 以太网卡口

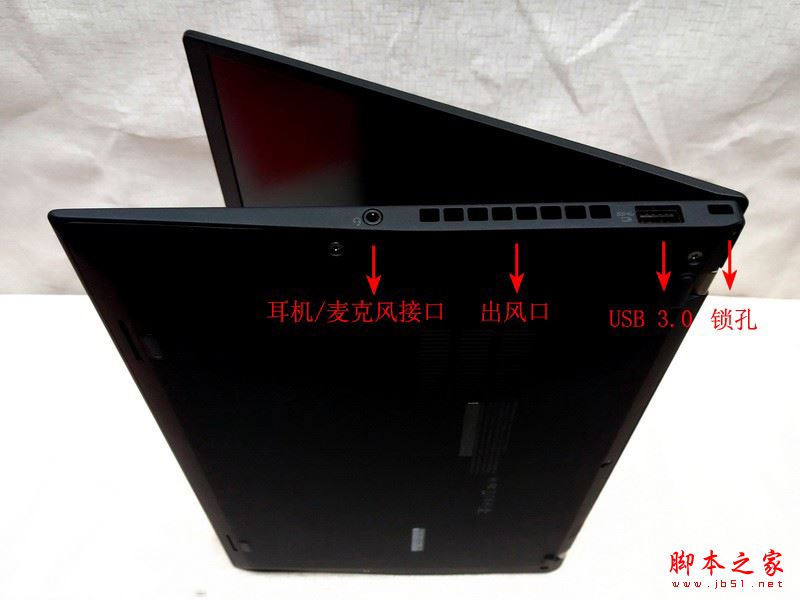

机身右侧：1个音频输入输出接口，散热器出风口，1个USB3.0接口（支持关机充电功能）、1个安全锁孔

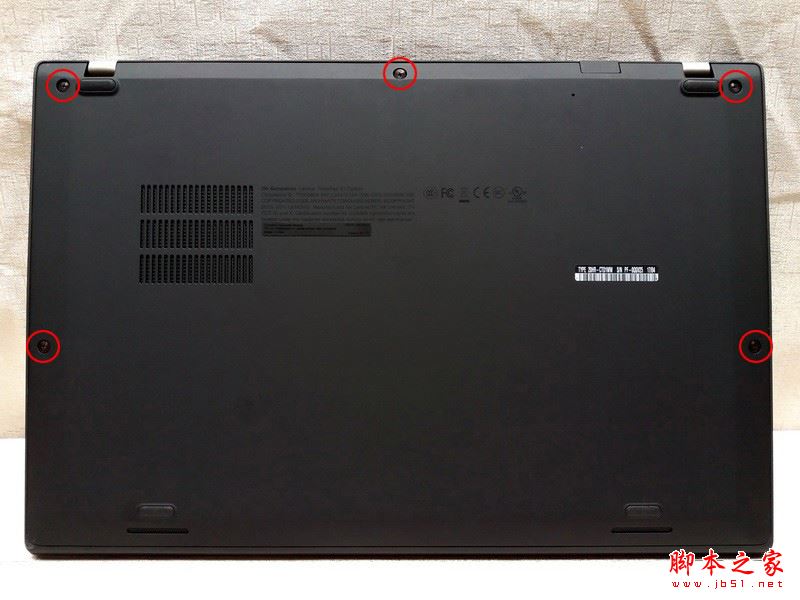

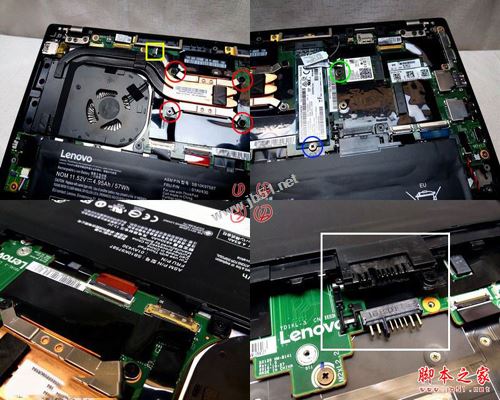

拆开后盖只需要5个螺丝

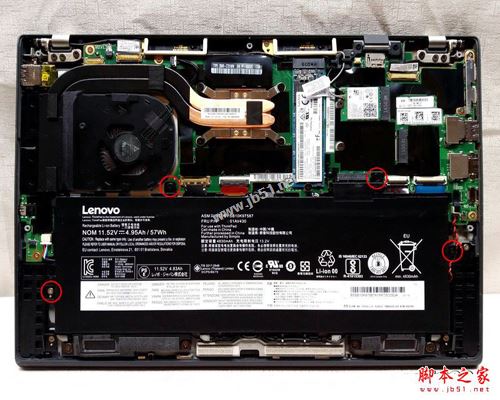

拆开后盖后可以清楚的看到内部构造

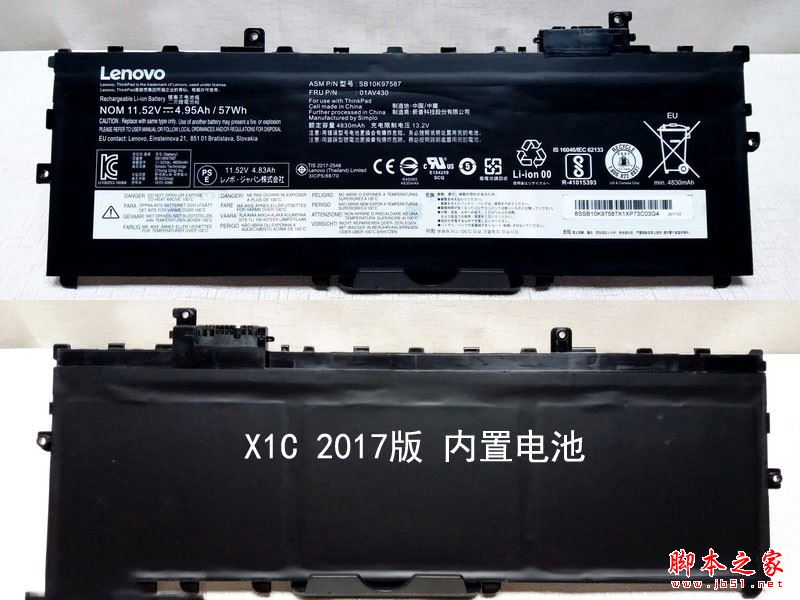

X1C 2017 内置电池 01AV430
电池占据了机身的1/2 一目了解 拆装方便

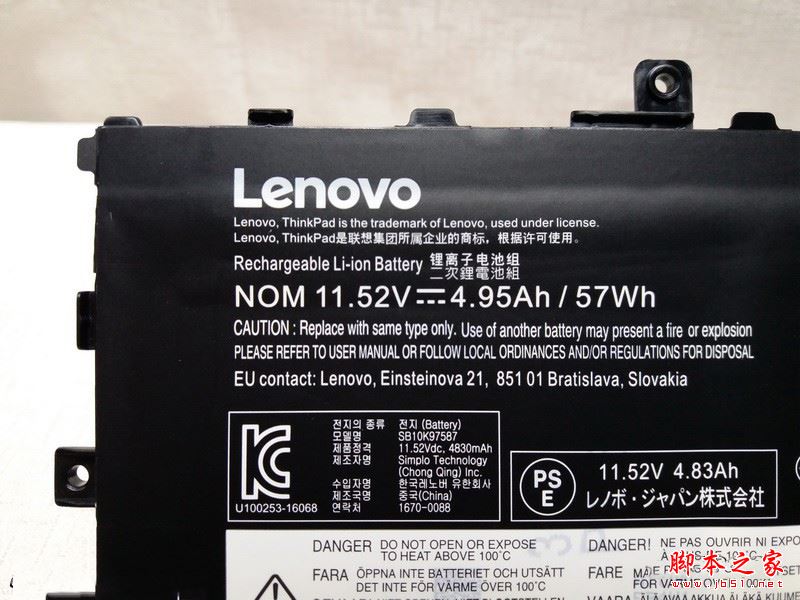

电池容量57W

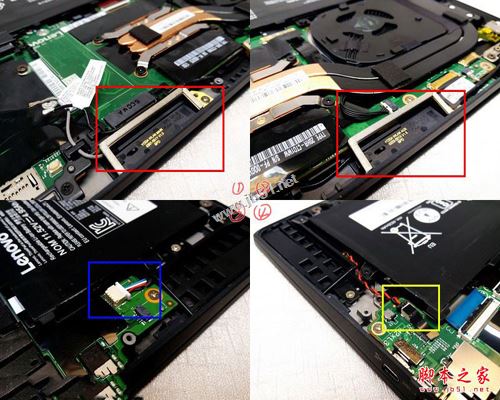

X1C 2017 扣压式电池接口
红色：无线WIFI天线
蓝色：音箱接口
黄色：BIOS电池接口
X1C 2017采用的是m.2的SSD，支持pci-e协议。拆解的这台搭载的ssd容量为128G

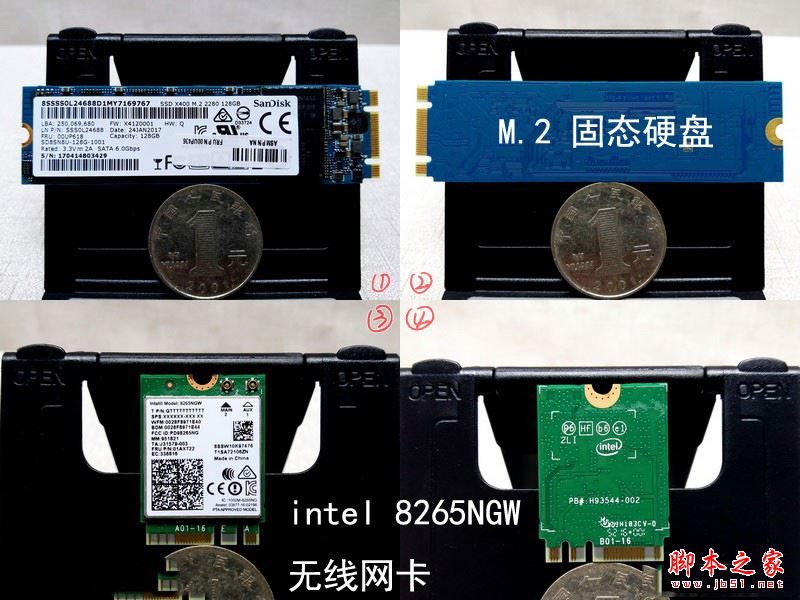

FRU:00UP618 M.2 2280 SSD 固态硬盘
FRU:01AX722 intel 8265NGW无线网卡

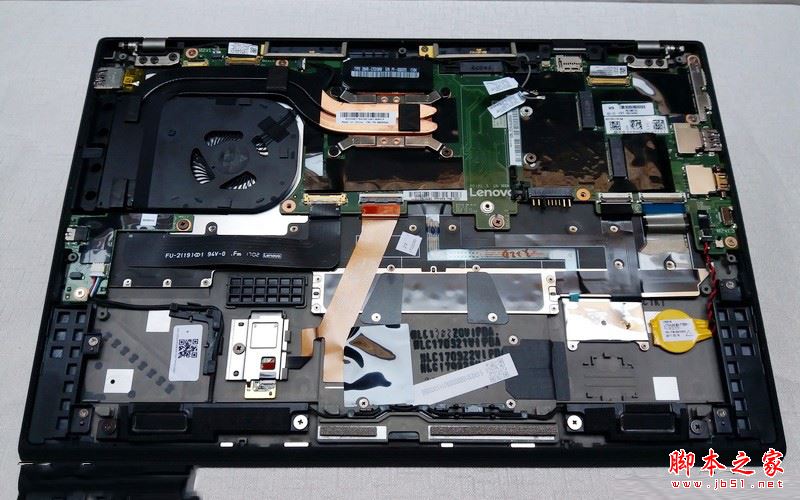

拆掉电池再留个影

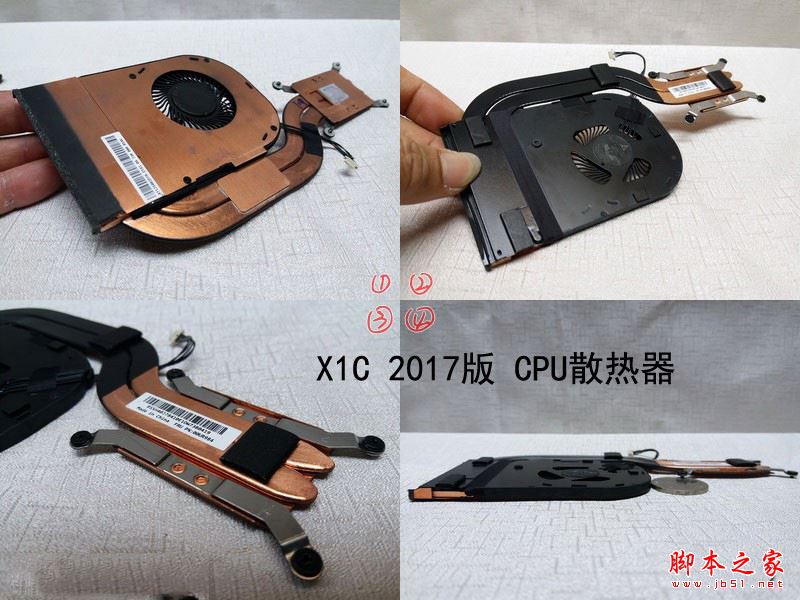

X1C 2017 散热模组采用的是双铜管和单风扇的组合，同时也是右置散热，非常轻薄

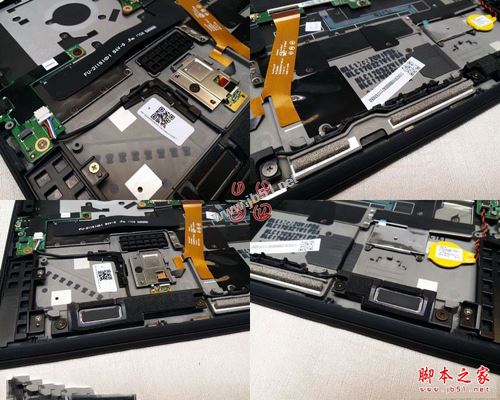

音箱走线

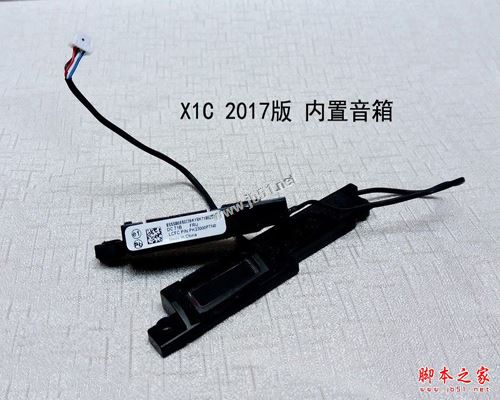

X1C 2017版 内置音箱

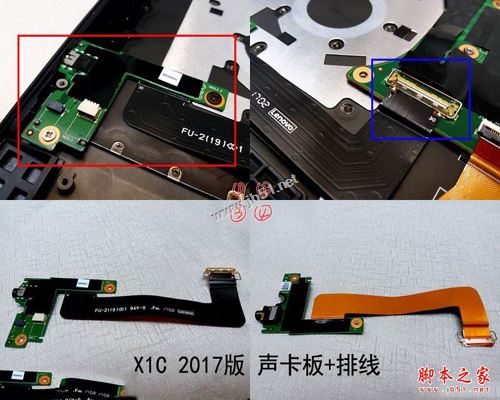

红色：X1C 2017声卡板
蓝色：声卡板排线接口
③④X1C 2017声卡板+排线
右侧USB 3.0

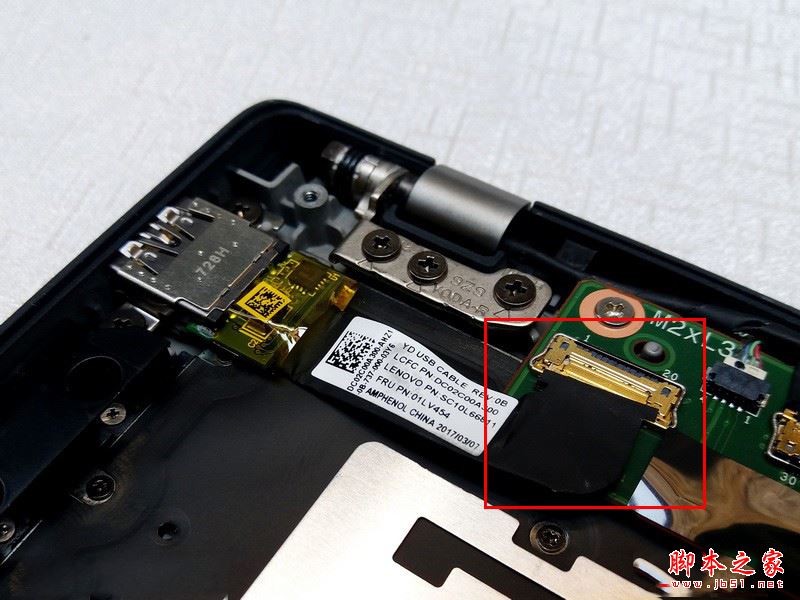

红色：USB 3.0接口

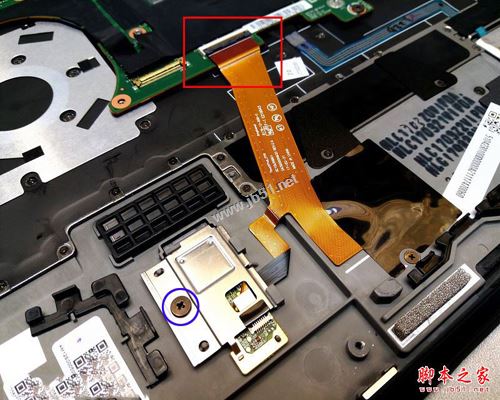

红色：指纹线接口
蓝色：固定指纹模块螺丝

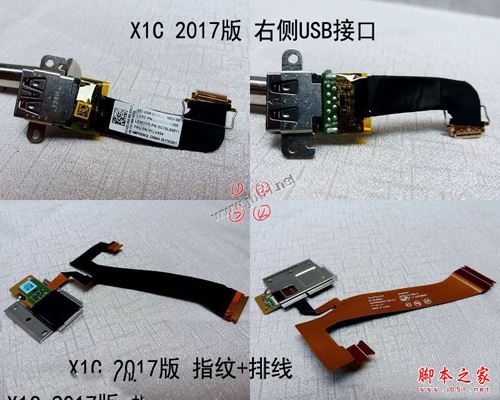

①②FRU:01LV454 X1C 2017 右侧USB 3.0接口板
③④X1C 2017 指纹模块

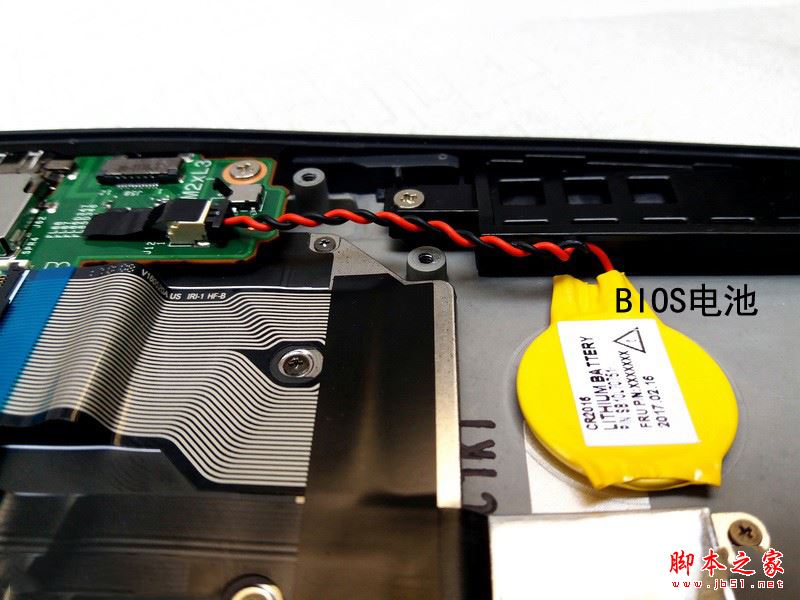

主板BIOS电池

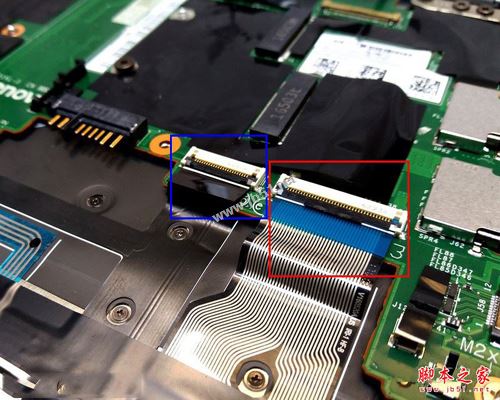

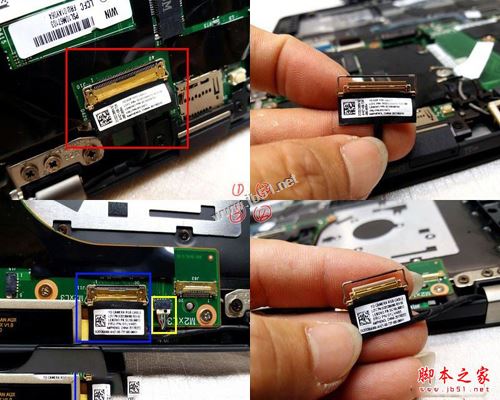

红色：FRU:01LV472 屏线接口
蓝色：FRU:01LV485 摄像头接口
黄色：开机电源接口
蓝色：鼠标指点杆接口

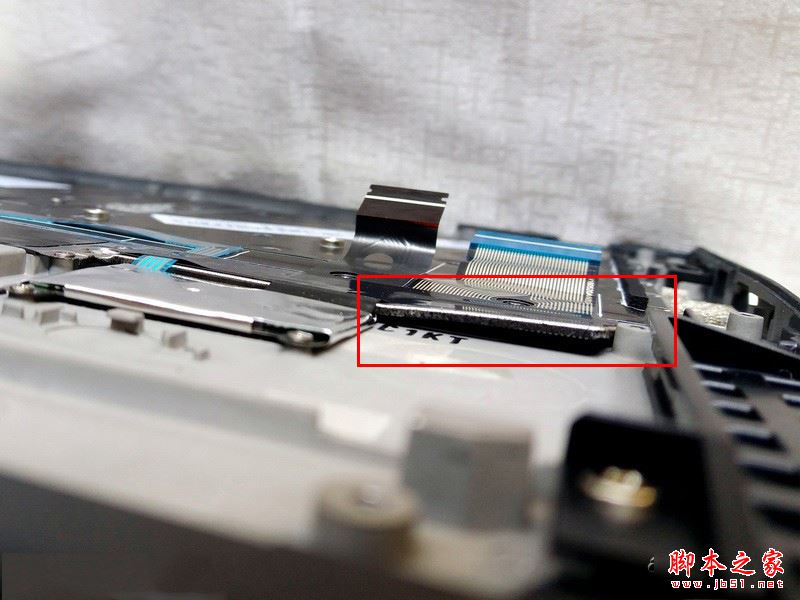

红色：键盘排线接口

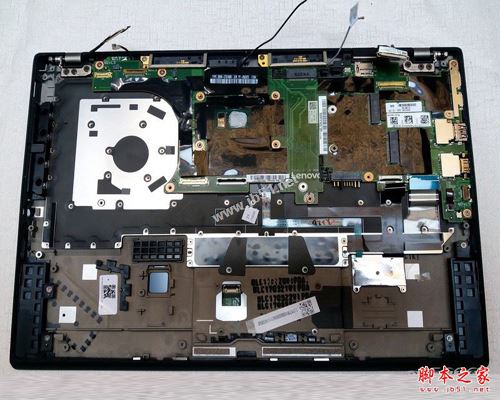

边拆边拍

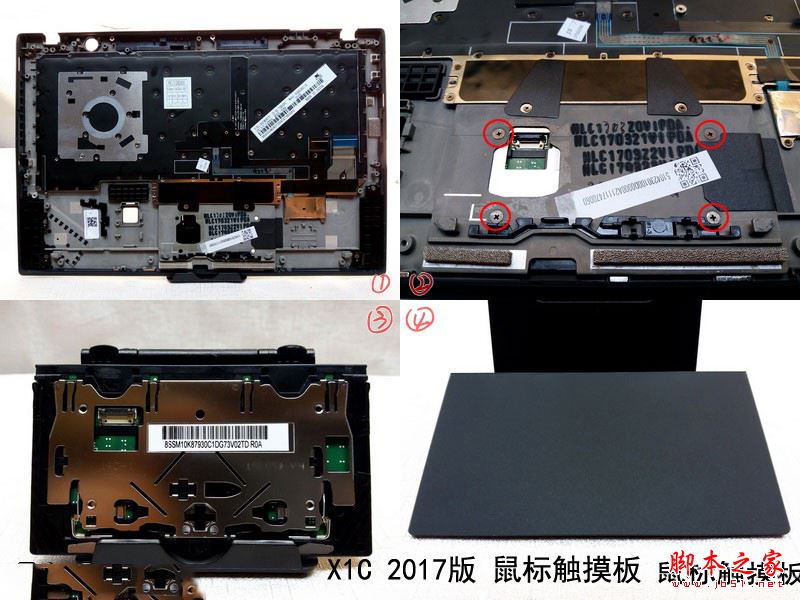

红色：鼠标触摸板 固定螺丝4颗
③④X1C 2017 鼠标触摸板

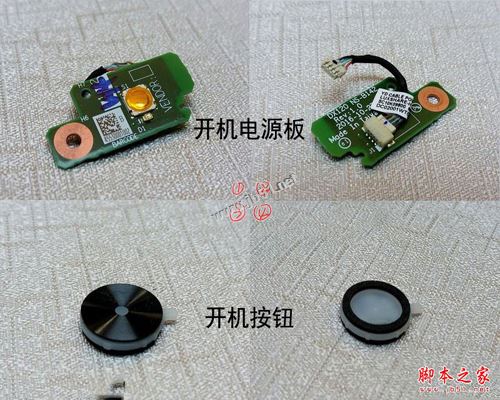

①②X1C 2017 开机电源板
③④X1C 2017 开机按钮

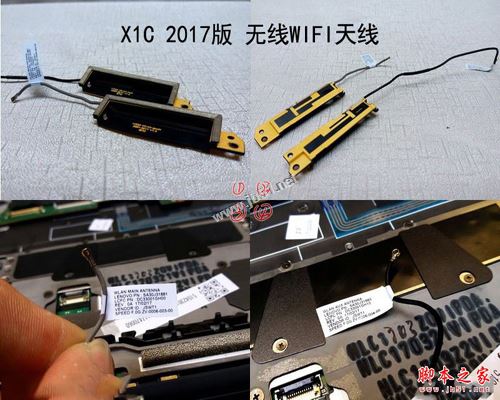

X1C 207 WIFI天线

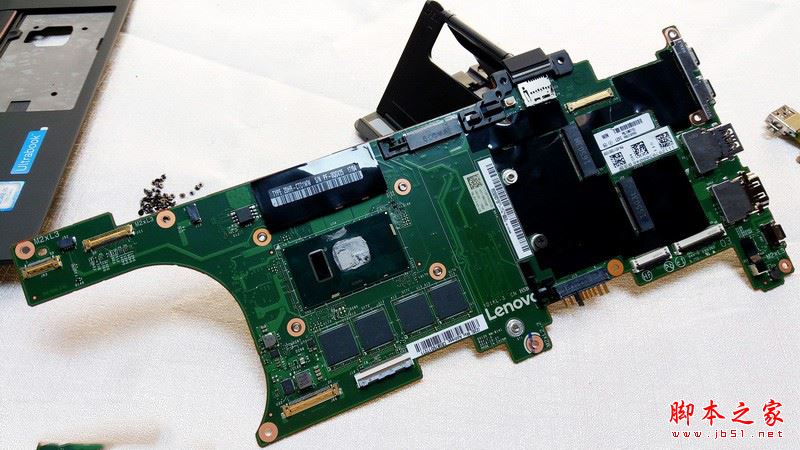

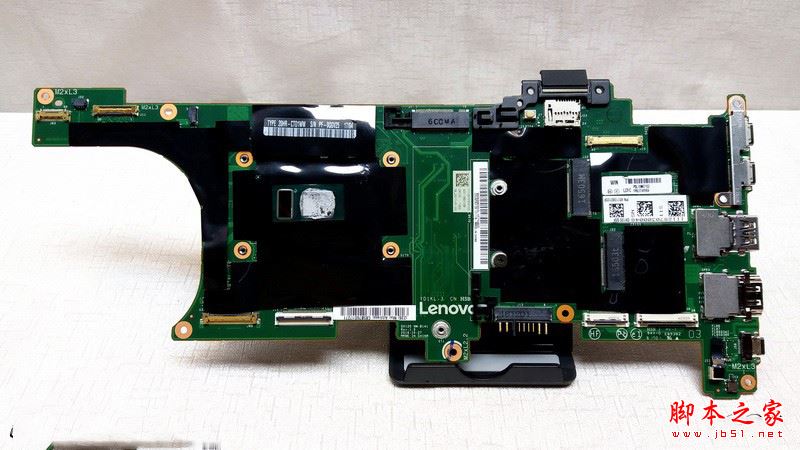

X1C 2017主板正面

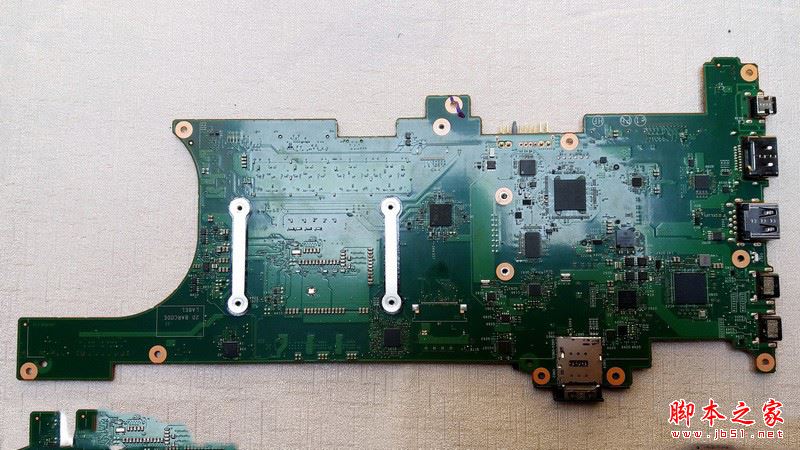

X1C 2017主板背面

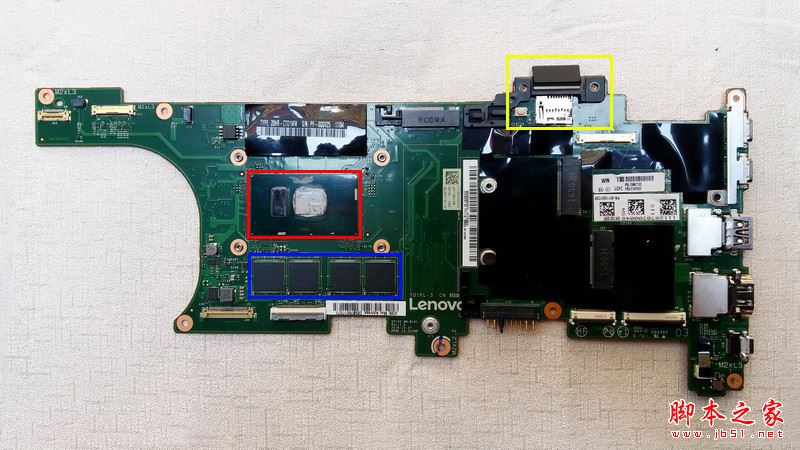

拆掉绝缘纸主板正面
红色：CPU+桥片 2合1
蓝色：板载内存
黄色：TF/SIM 2合1卡糟

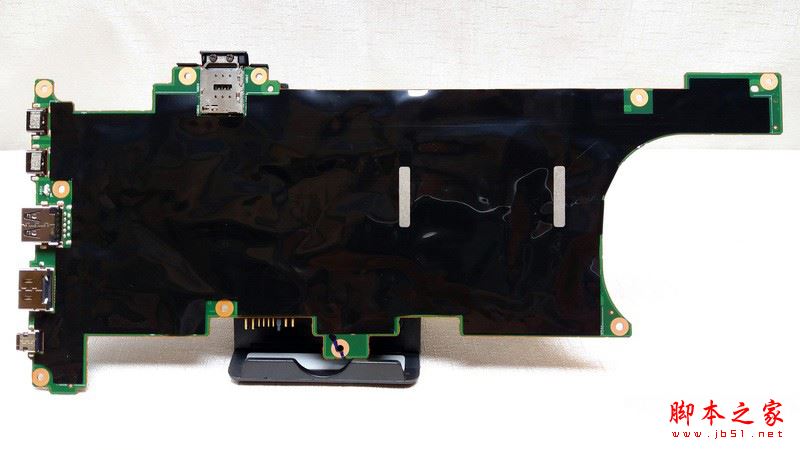

拆掉绝缘纸主板背面

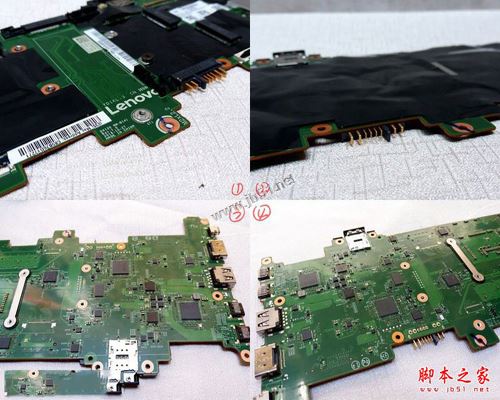

主板很轻薄

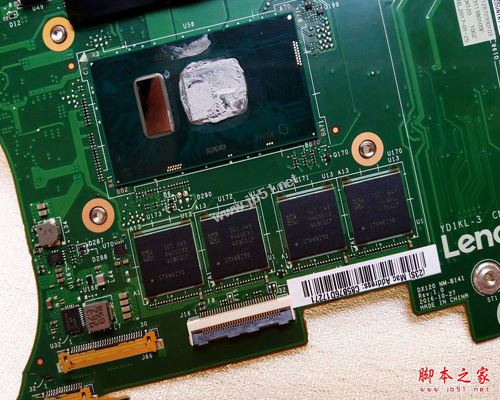

CPU 板载内存特色来一个
这地方怎么看都是歪的，不知道是装配的原因。还是设计就这样~

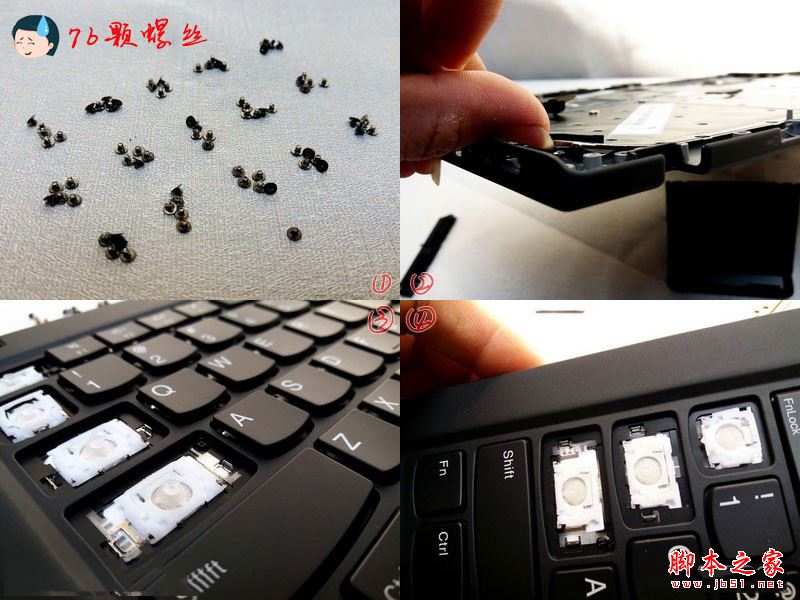

X1C 2017固定键盘竟然用了76个螺丝
好不容易把键盘螺丝拆卸完，发现还是无法将键盘取下

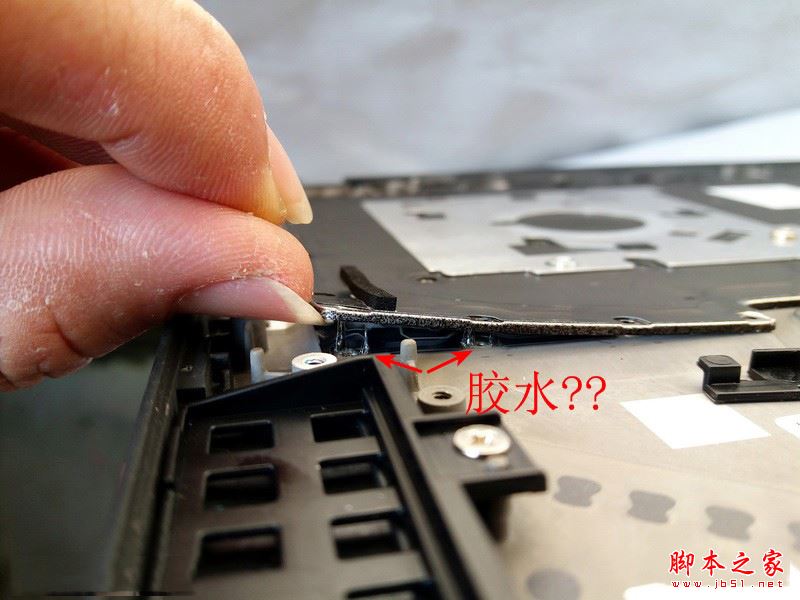

仔细观察，整个都用胶水固定起来了。想单独换个键盘是件非常不容易的事情
看来都是要连掌托一起更换
这这这键盘不好单独拆卸呀。果断放弃。

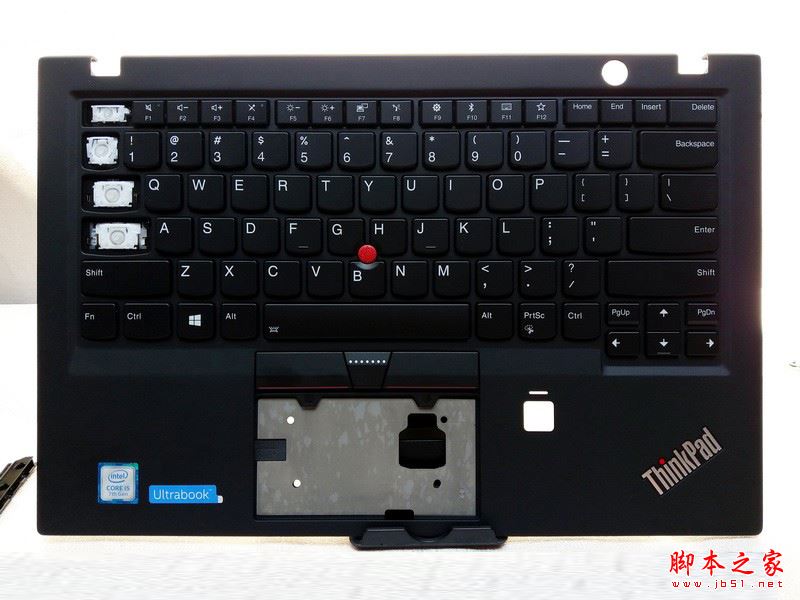

上个带掌托的正面图片

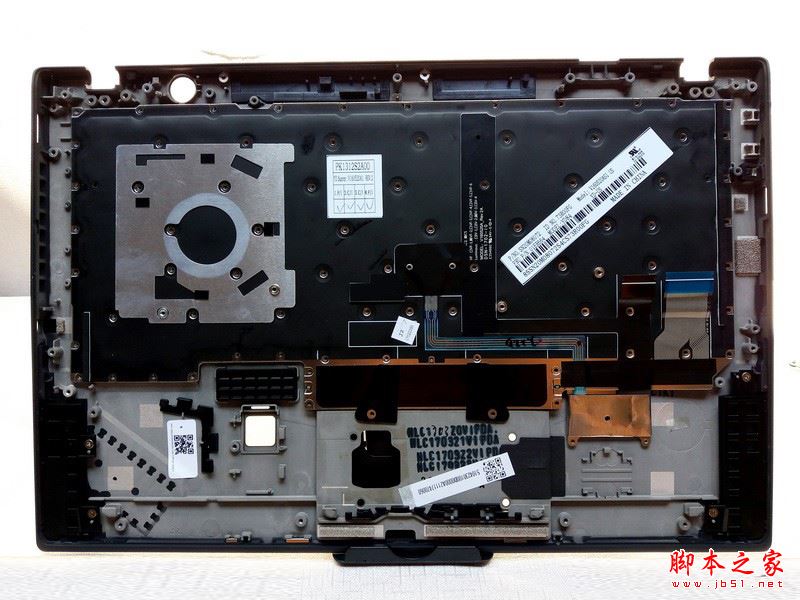

背面图片

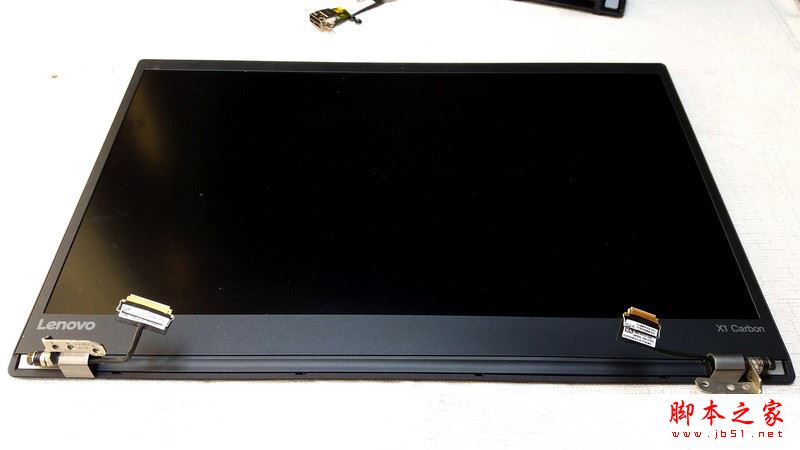

X1C 2017屏幕上半身
