大约两个星期前，苹果正式发布了新一代13英寸系列Macbook Pro产品，其中搭载全新Touch Bar功能的高配版机型备受关注。
众所周知，苹果近两年为了追求轻薄而对Macbook Pro机身背部的硬件进行了大规模的集成化设计，CPU、GPU、内存统统被焊在了主板上，为拆机维修带来了很大麻烦。
那么，类似的情况不会不在Touch Bar版的Macbook Pro身上变本加厉呢？iFixit小组的拆解为我们给出了答案。
首先来明确一下Touch Bar版本13英寸Macbook Pro的基本硬件配置：
- 13.3英寸IPS视网膜显示屏，分别率2560*1600，像素密度227dpi，支持P3色域；
- Intel Core i5（Skylake）双核处理器，默频2.9Ghz、睿频3.3GHz，集成Intel Iris 550图形核心；
- 8GB LPDDR3-2133板载内存；
- 256GB、512GB或1TB主板集成PCIe SSD固态硬盘；
- 四个USB-C接口，支持Thunderblot 3、DisplayPort、USB 3.1；
- 集成Touch ID模块和Touch Bar触摸屏；
- Force Touch触摸板。

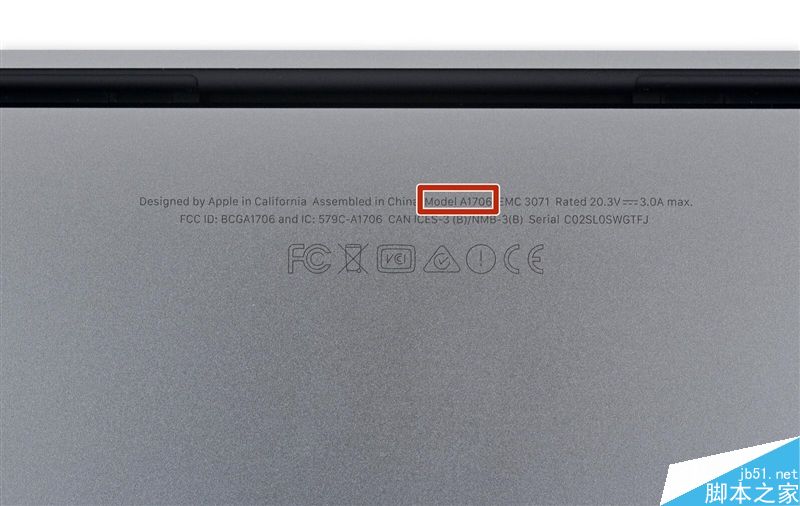

此次拆解的机型在美国FCC认证登记的型号为A1706。

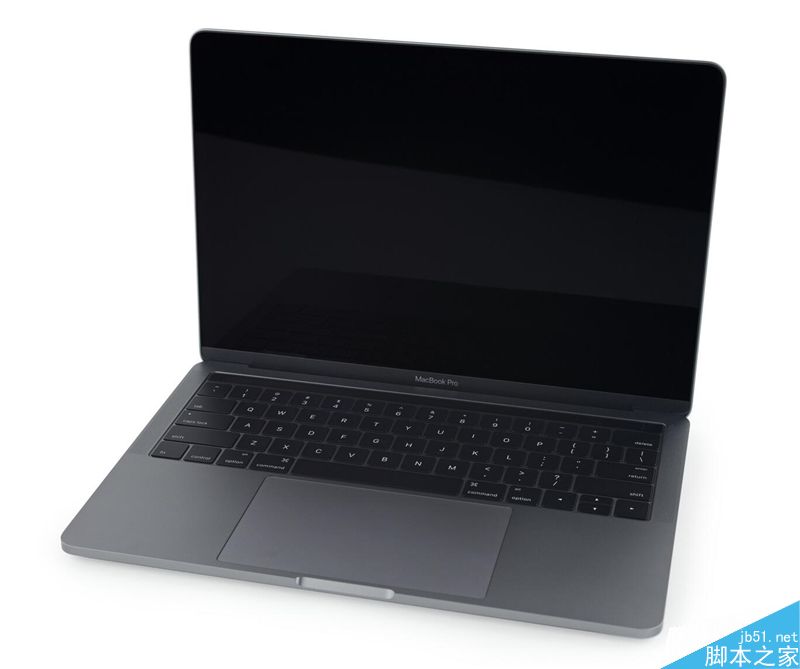

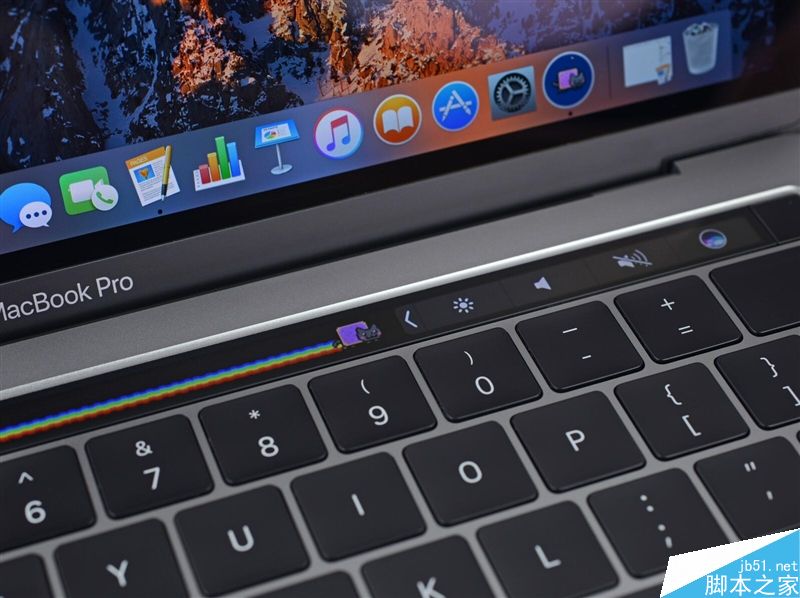

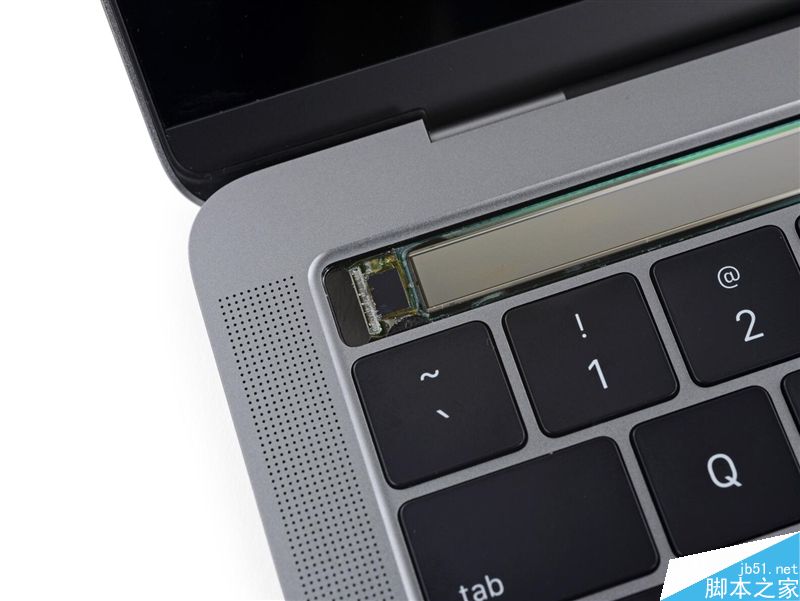

位于键盘上部的一窄条Touch Bar触摸显示屏能够显示各种有趣的图形。

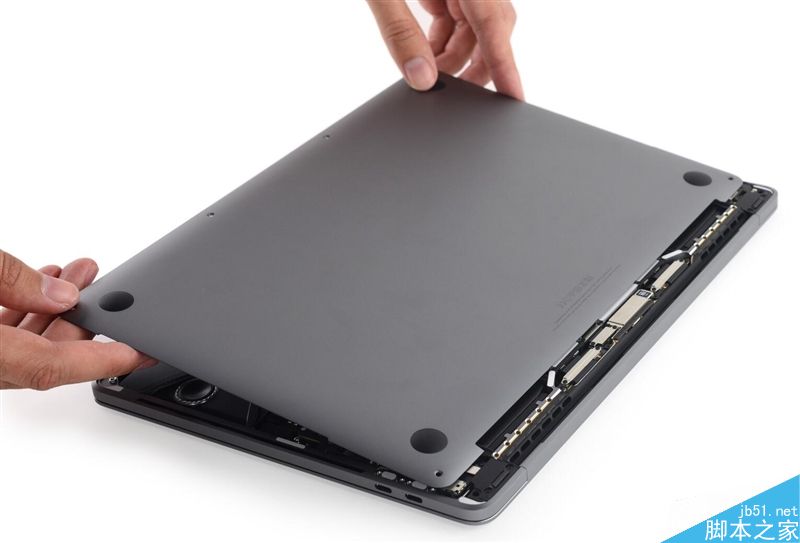

拆机的第一步就是用螺丝刀送掉底壳的螺丝，然后拿下机壳。

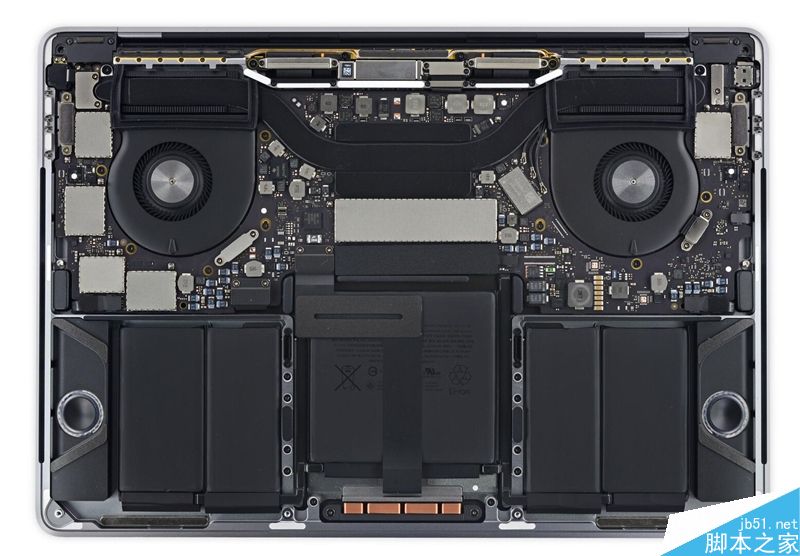

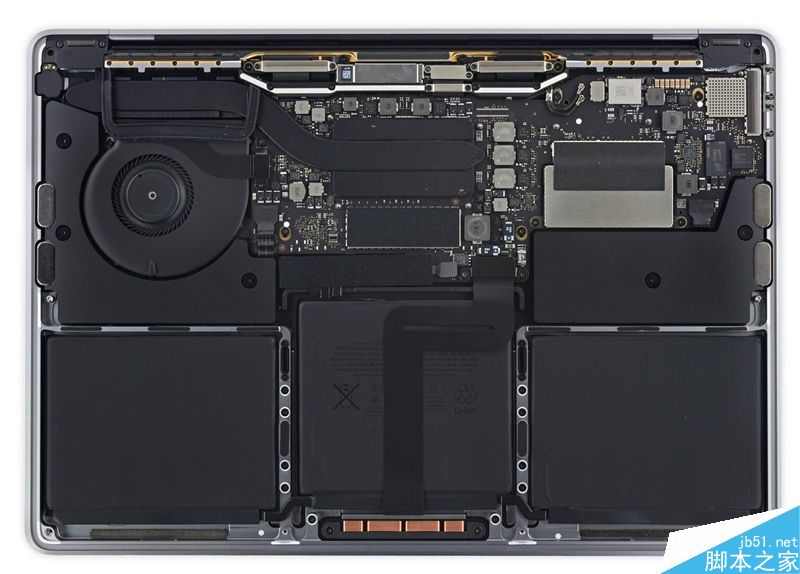

上面两幅照片中，位于上部的是TouchBar版Macbook Pro的内部构造，相比下部图片中的普通版MacBook Pro，风扇的数量增加到了两个，但每个风扇更小，同时电池总体积有明显的缩小。这意味着续航的缩短。

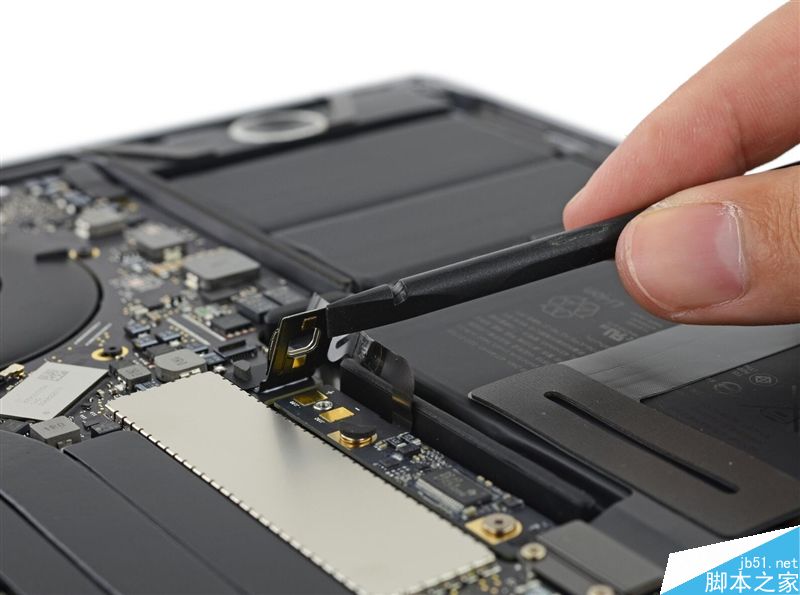

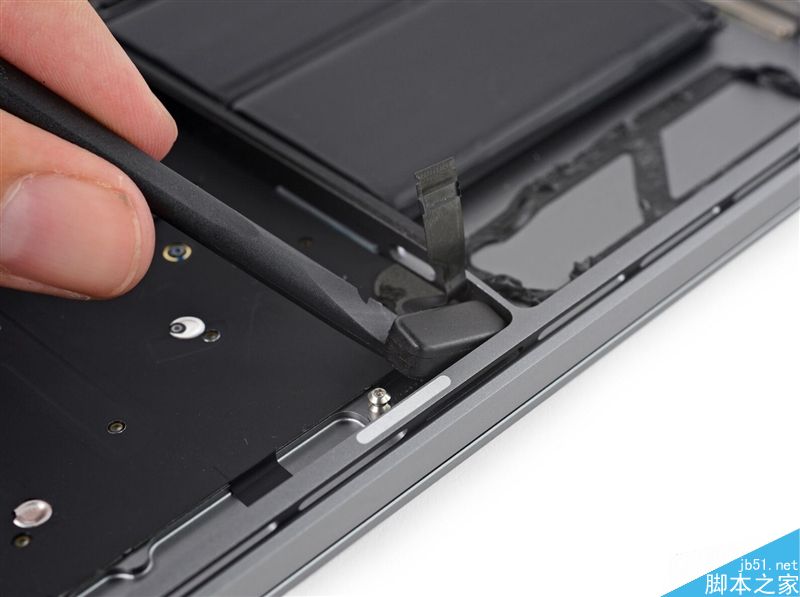

Macbook Pro的电池两极采用这种压片固定，非常的牢靠。
这可能是一个检测接口，用于测试电路和固件问题。

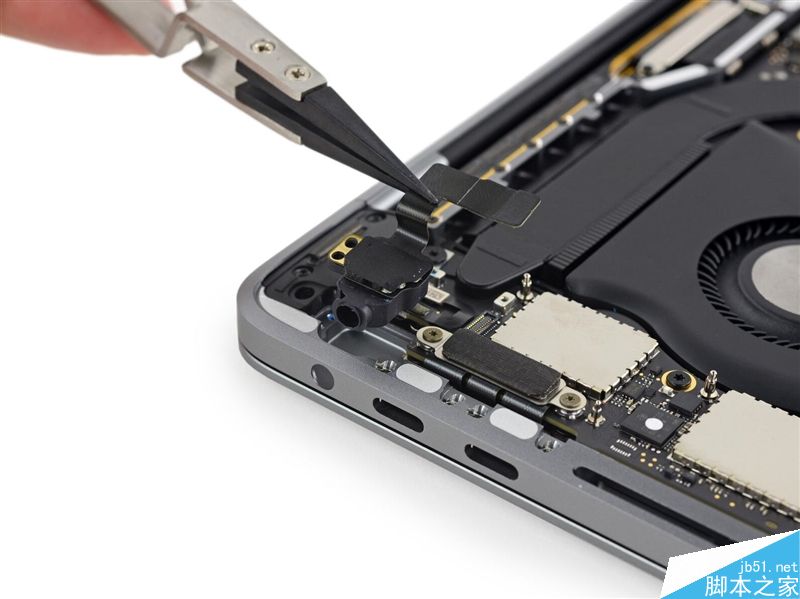

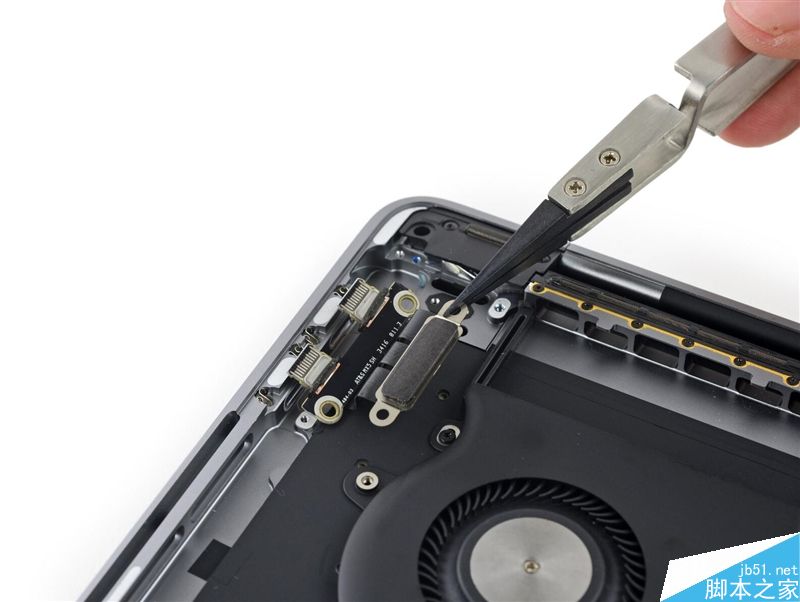

模块化的耳机插孔，没有提供麦克风功能支持。

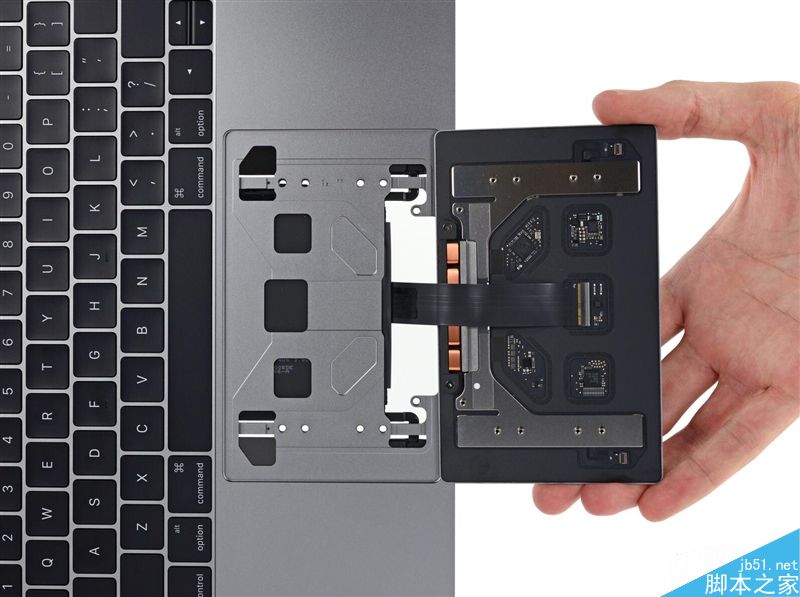

想要拆掉触摸板你需要拧掉总共10颗螺丝，而且还要当心别碰坏了背面的排线。

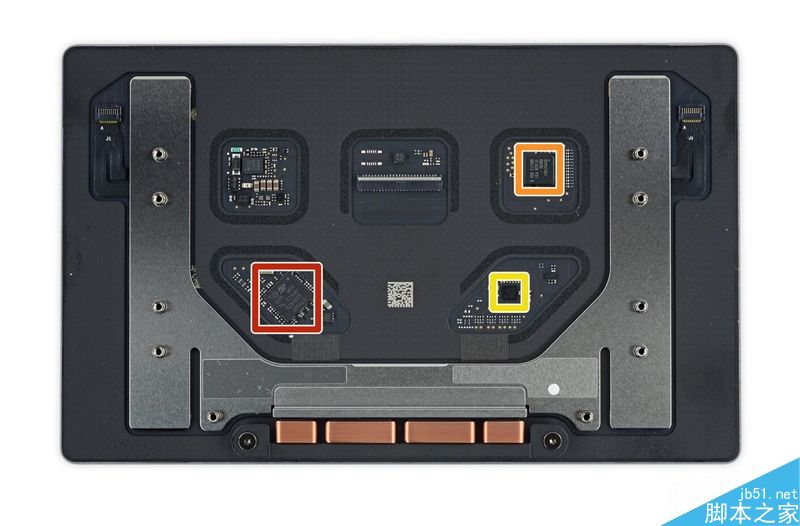

触摸板背后的主控芯片、电源芯片和压感芯片。

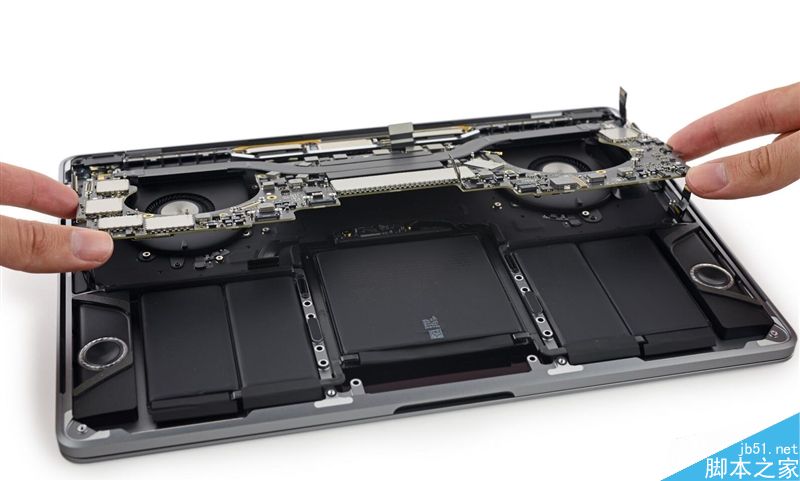

在松掉几个排线之后我们终于可以拿下Macbook Pro的主板了，上面布满了各种芯片。

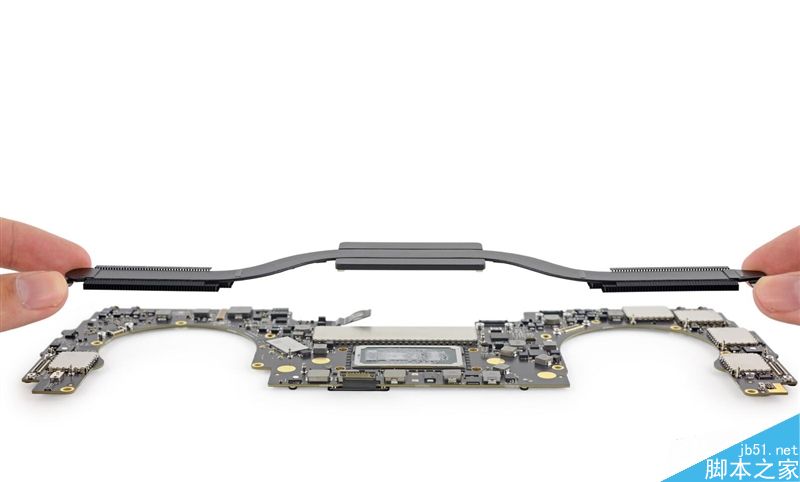

取下连接散热系统的热管。

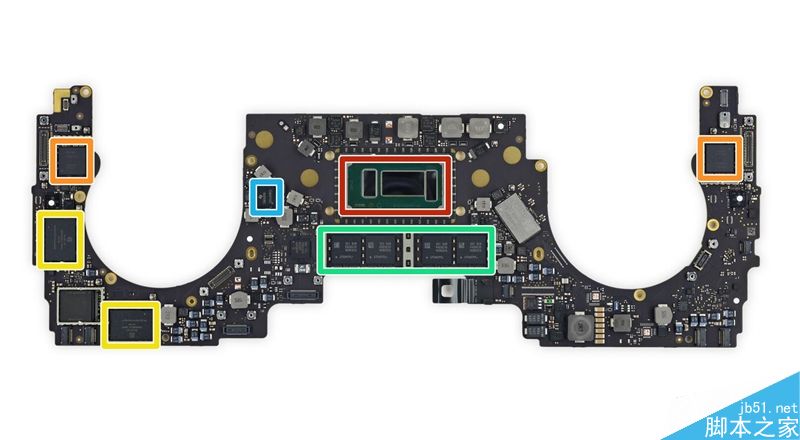

重点来了，红色方框中的是Intel Core i5-6267U双核处理器；主板两边的土黄色方框中是Intel JHL6540 Thunderbolt 3控制器；正黄色方框中的是两颗SanDisk 64GB NAND闪存（主板背后还有两颗，组成容量256GB的板载SSD）；绿色方框中为四颗三星DDR3 DRAM芯片，构成8GB内存。

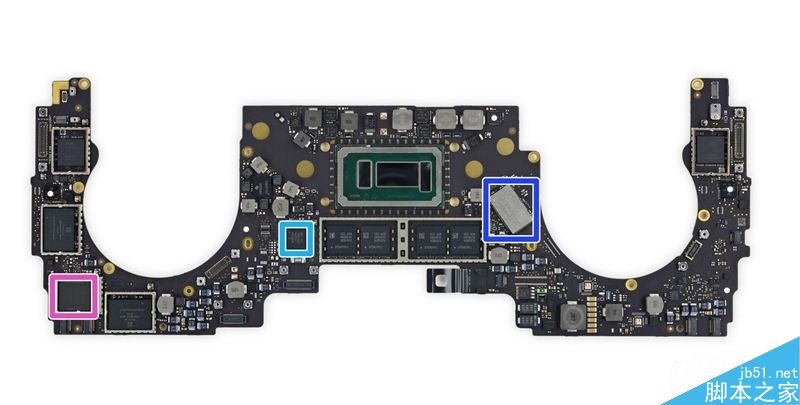

图中蓝色方框内的是Murata/Apple 339S00056 Wi-Fi模块芯片。
红框内是两颗SanDisk 64GB NAND闪存（与主板正面的两颗组成容量256GB的板载SSD）；土黄色方框内的芯片型号为APL1023 343S00137，推测是苹果定制的TouchBar控制芯片；玫红色方框内是恩智浦66V10 NFC控制器，包含Secure Element 008和恩智浦PN549。

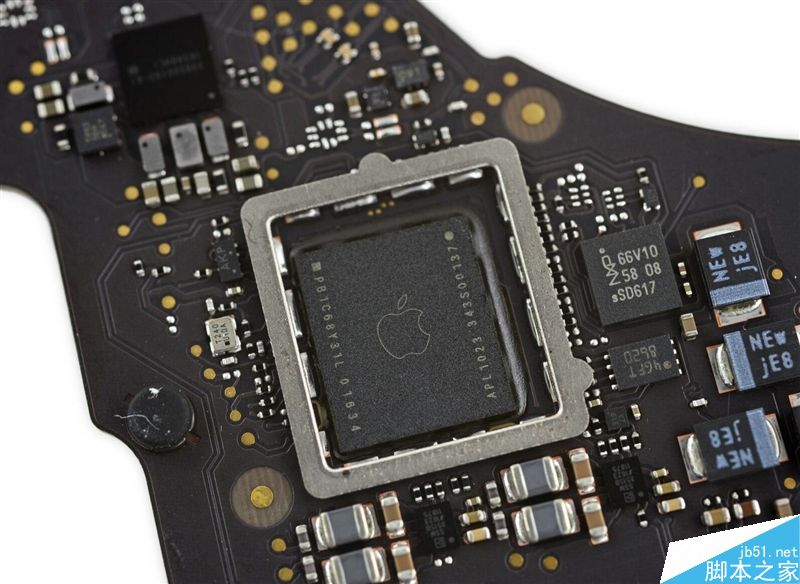

APL1023 343S00137芯片特写，推测是苹果定制的TouchBar控制芯片。
红框内是HDMI和DisplayPort接口总控；土黄色框中是Cirrus Logic CS42L83A音频编解码器芯片。

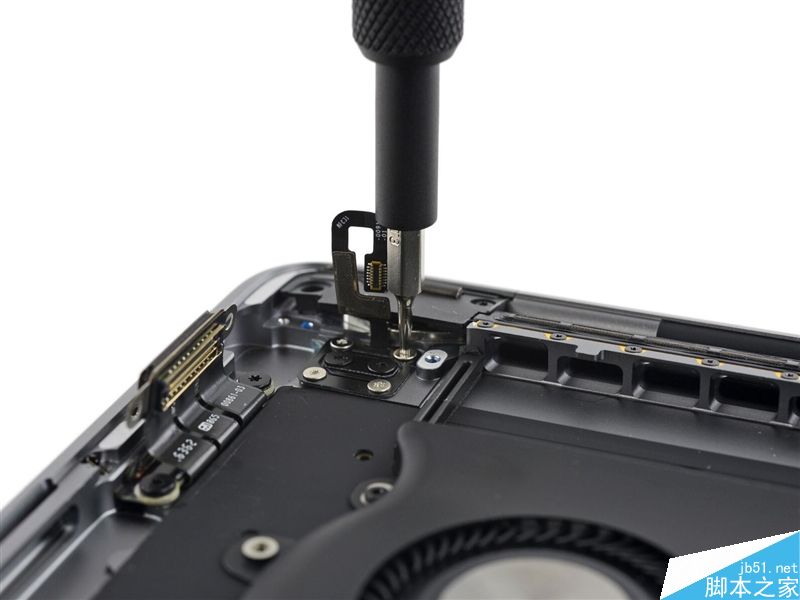

2016款MacBook Pro首次加入了Touch ID指纹识别功能，想要拆下该模块就需要松下排线，然后再拧掉四颗螺丝。

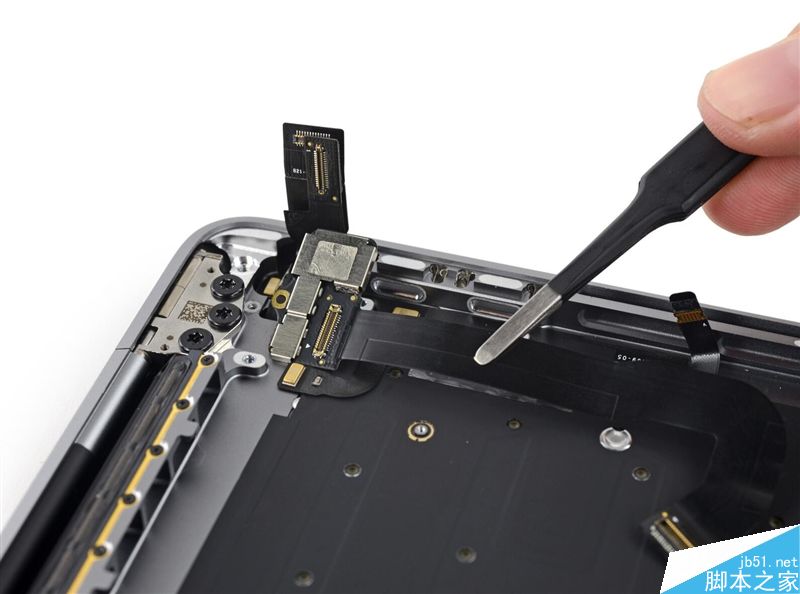

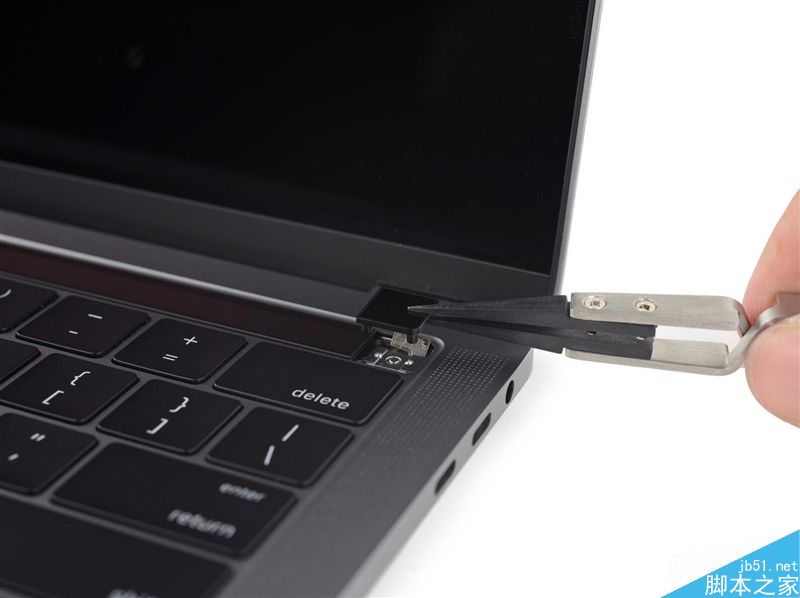

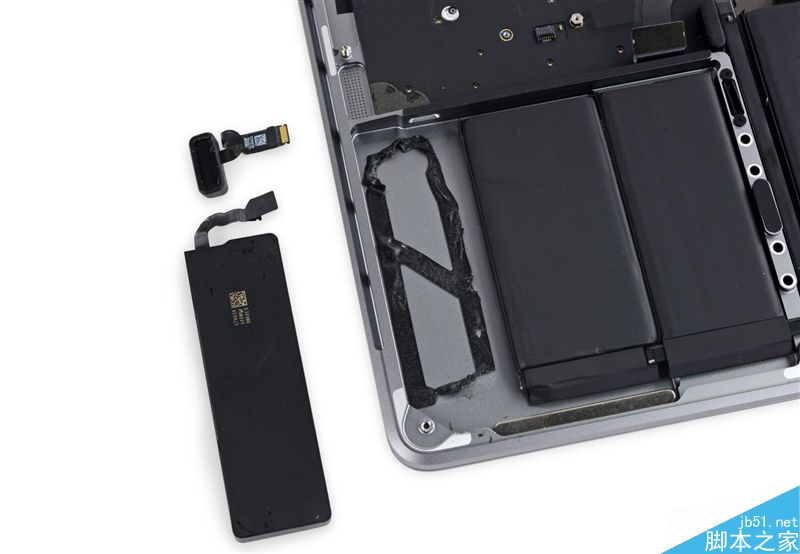

用镊子小心翼翼的将Touch ID模块从机身内取出。Touch ID模块正面带有一层蓝宝石玻璃，防止使用中磨花。

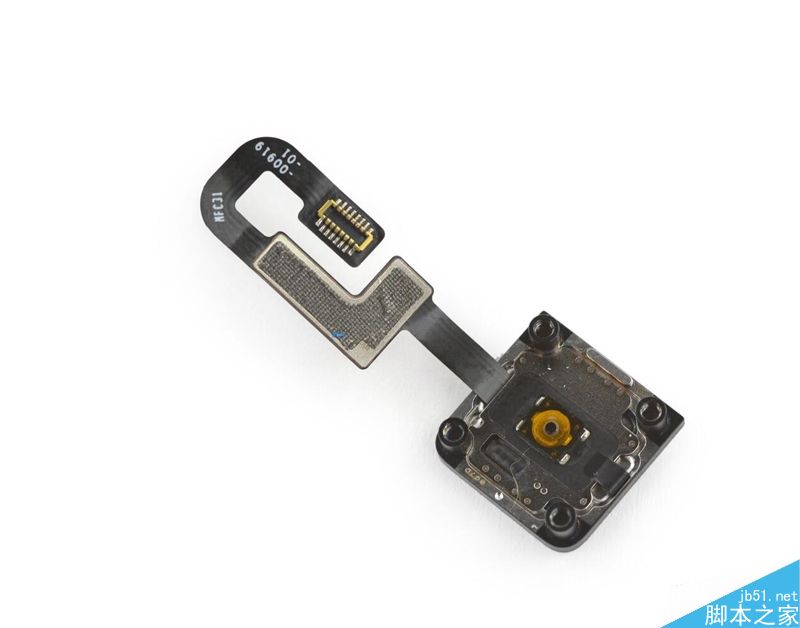

Touch ID模块特写。
单独的模块化USB-C接口，两个一体。苹果此次取消了Magsafe电源接口，因此USB-C接口也肩负了充电功能，因此独立模块化的设计方便在发生接口意外损坏时的维修更换。值得一提的是，只有机身左边的两个USB-C接口支持全速Thunderbolt 3。

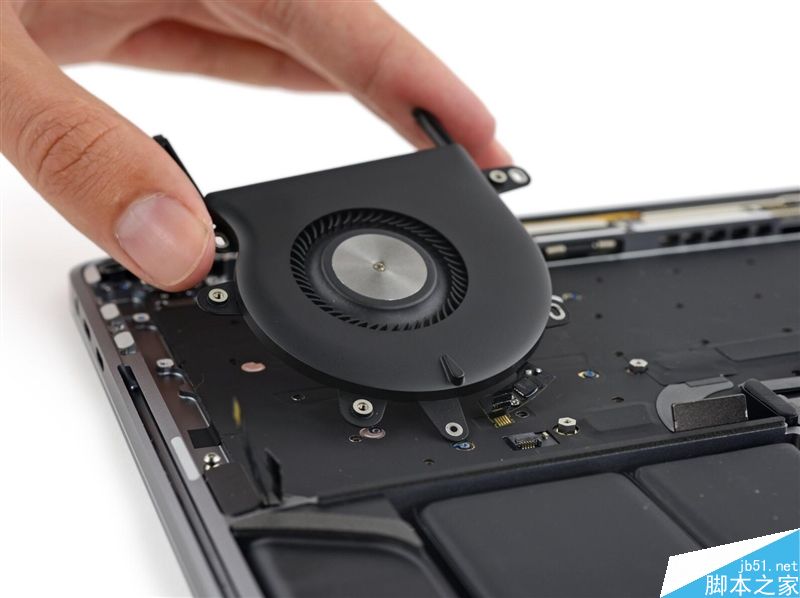

TouchBar版的MacBook Pro风扇大小为43mm，比普通版机型的45mm略小，但值得庆幸的是，TouchBar版中有两个这样的风扇，散热效率更高。

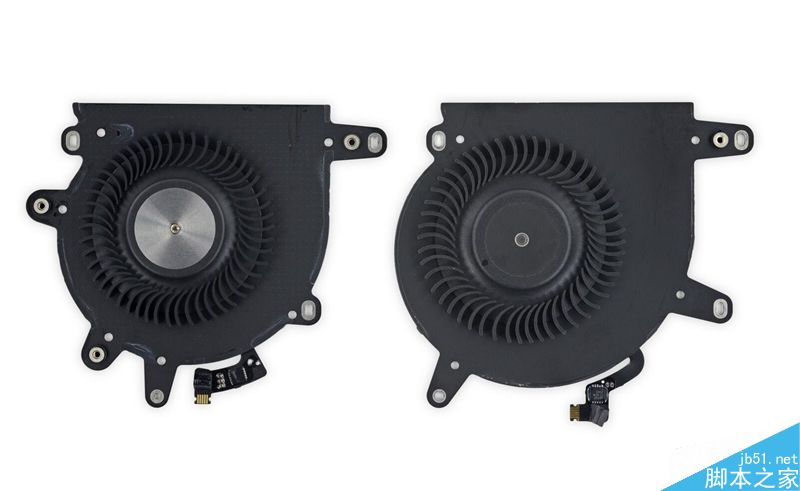

左边的TouchBar版机型散热风扇做工看起来要比右边的普通版更加精致。

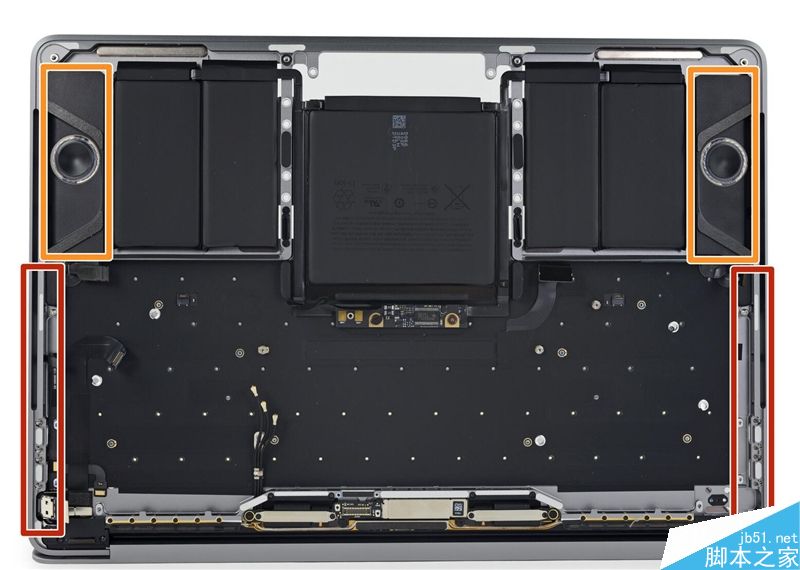

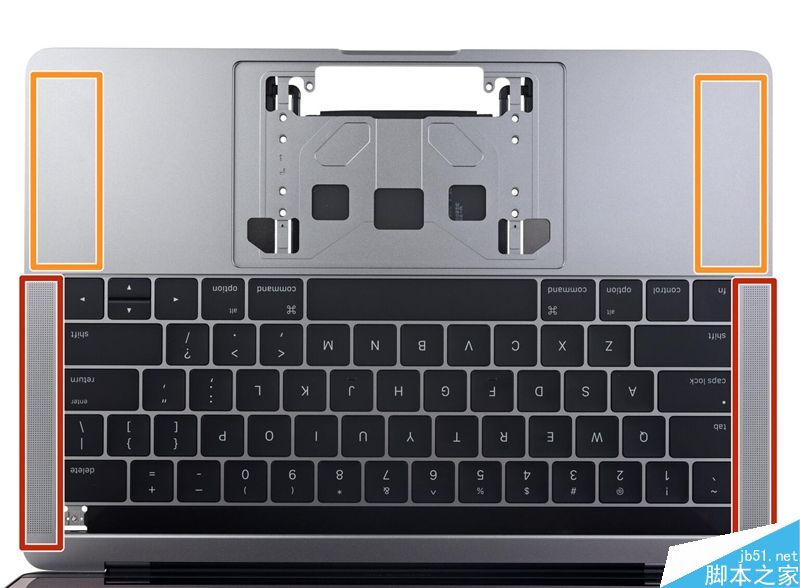

从上面的图片中可以了解到，C面所看到的两列圆孔隔栅其实只是装饰，真正的扬声器位于掌托部位。
扬声器单元被用胶带死死的固定在机壳上，其中较小的部分推测为高音单元。
这是TouchBar的控制模块
一条长长的黑色排线连接TouchBar和主板。

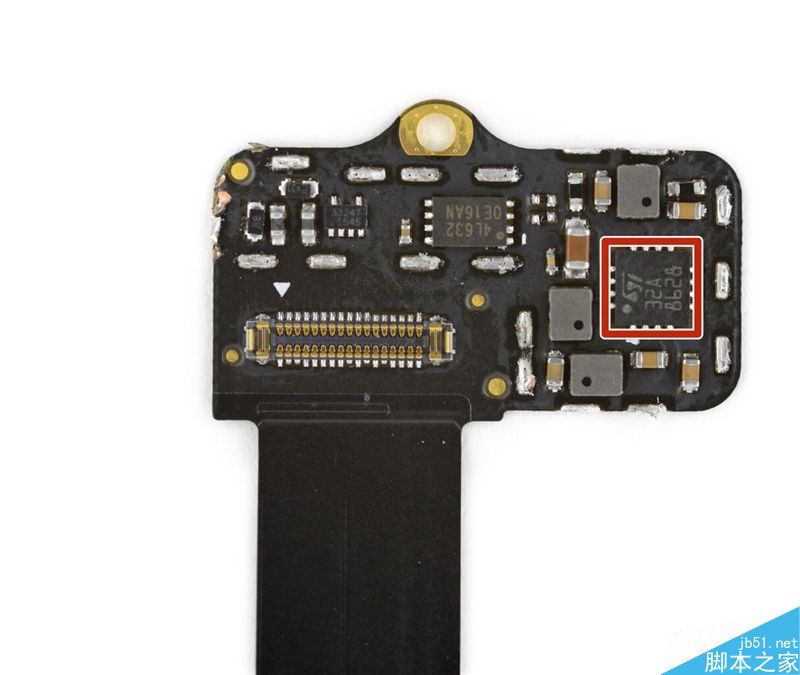

TouchBar的背部电路板上有一颗意法半导体32A 8628型号芯片。

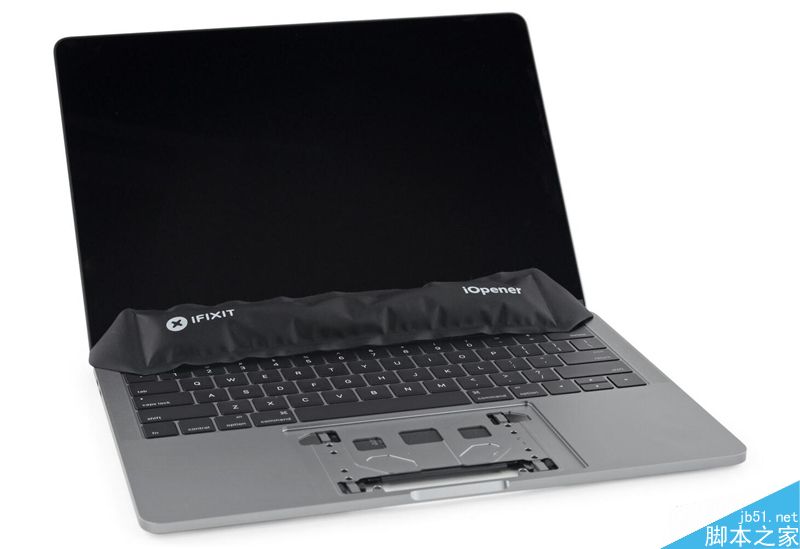

TouchBar的显示屏是通过粘胶固定在机身C面的，所以我们需要用热敷带来让它更容易被取下。

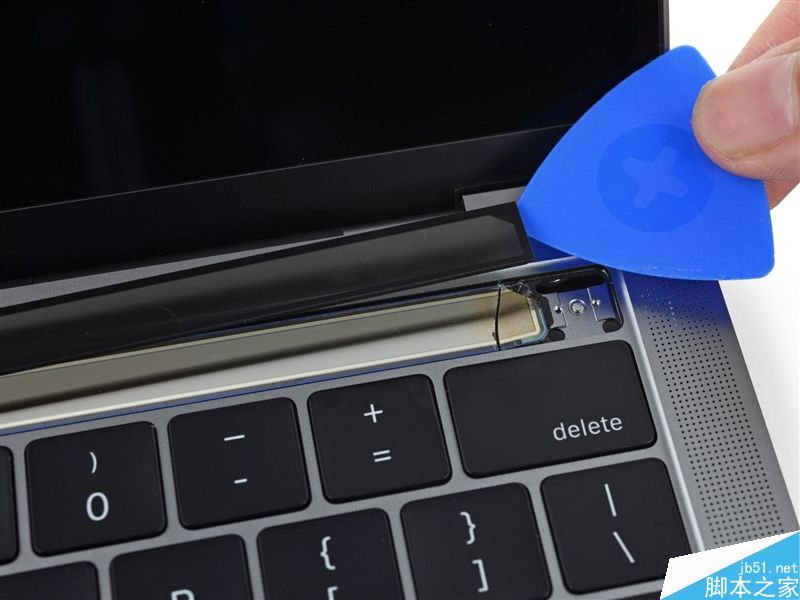

热敷之后，使用撬片轻轻抬起TouchBar显示屏。

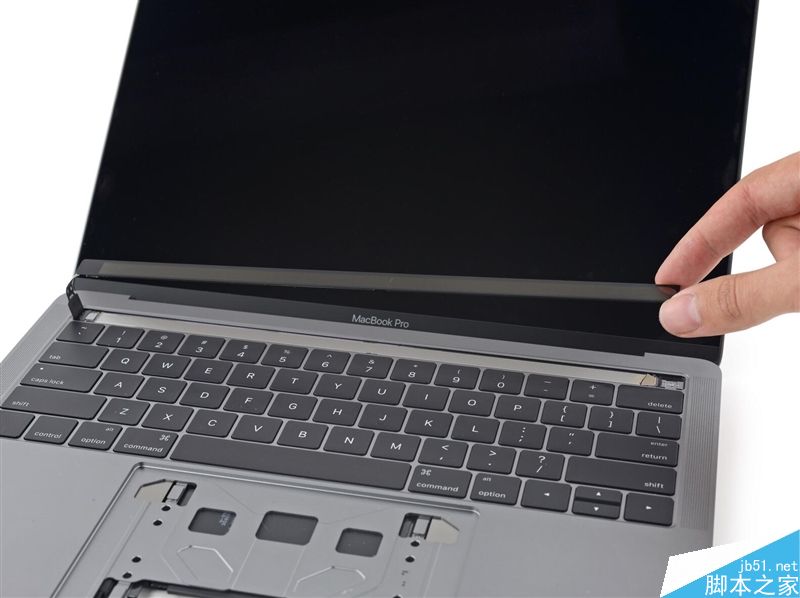

TouchBar屏幕被整条拿下来了。

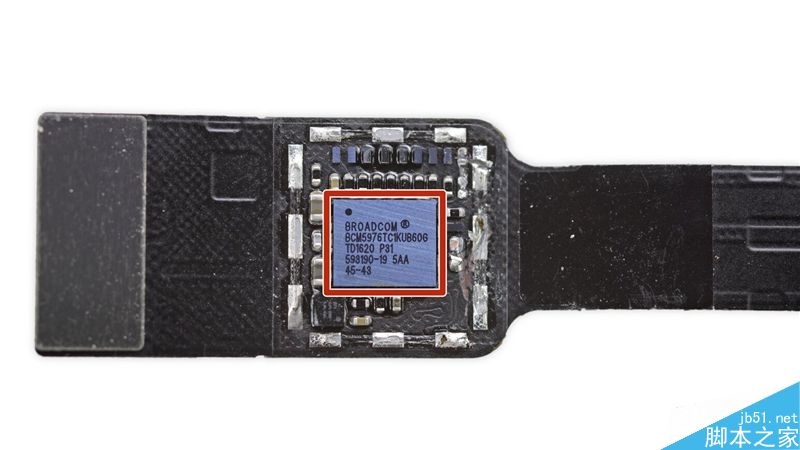

红色方框中是TouchBar的Broadcom BCM5976TC1KUB60G触摸控制器。
这个黑色的未知名芯片推测应该是TouchBar的显示驱动芯片，而整个TouchBar屏幕也非常脆弱，拆卸时需要格外的注意保护。

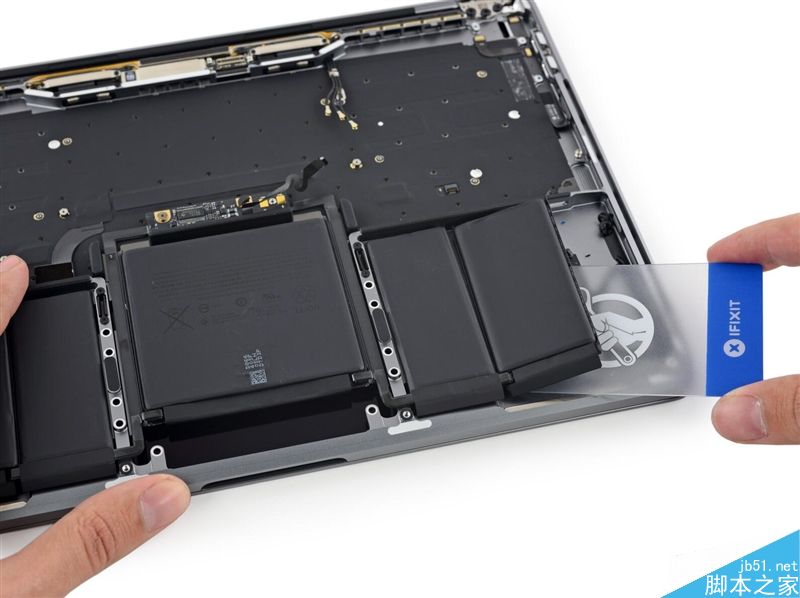

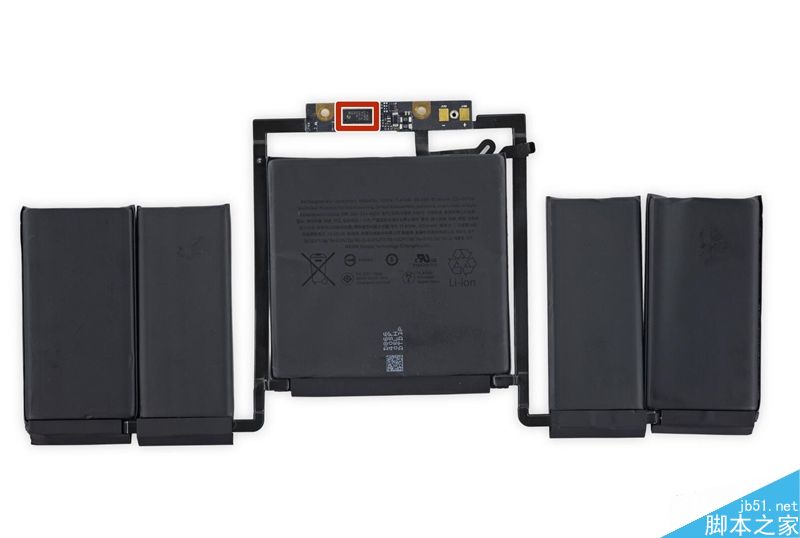

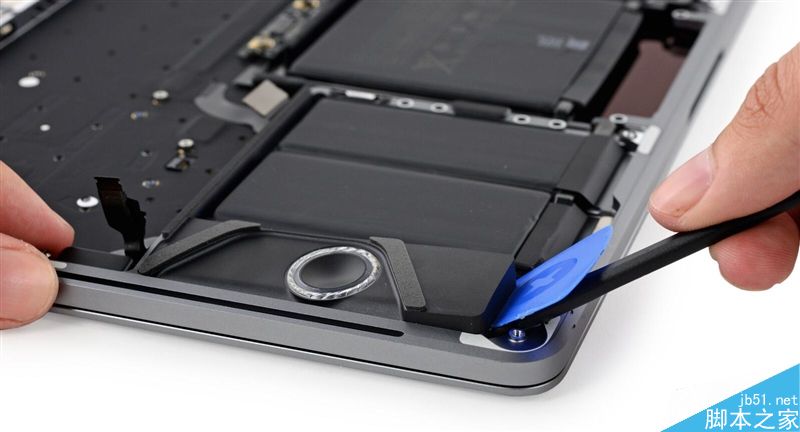

TouchBar版13寸MacBook Pro搭载了49.2Wh的电池（普通版为54.5Wh），全部五块电池都被用胶带固定，图中红色方框中是TI BQ20Z451电池电路总控芯片。

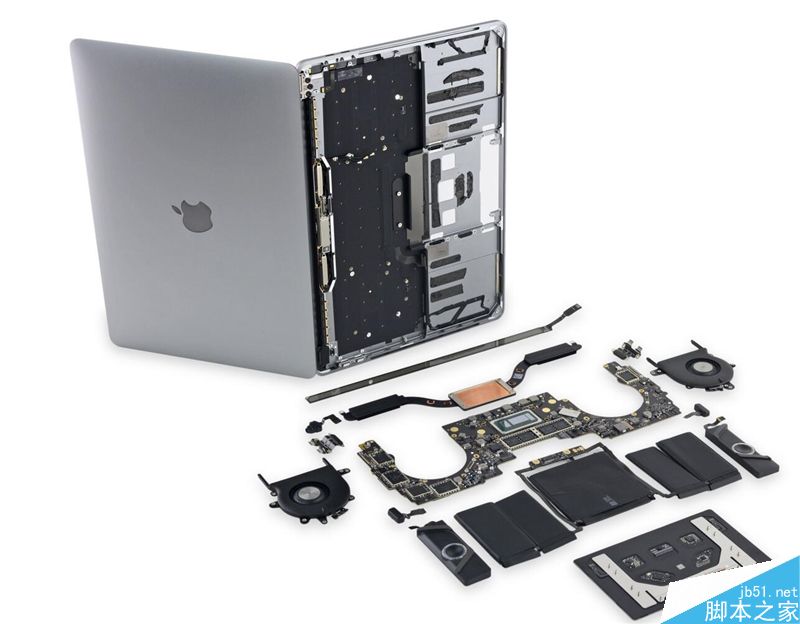

折腾了半天，终于将2016款13寸TouchBar版MacBook Pro拆解完了，之所以没有拆屏幕，是因为实在不想再费力了（实际上是屏幕部分的设计变化并不大，里面包括天线、铰链等等，都是常见的东西）。
就到这里吧。下面是时候按照惯例给出评价了。

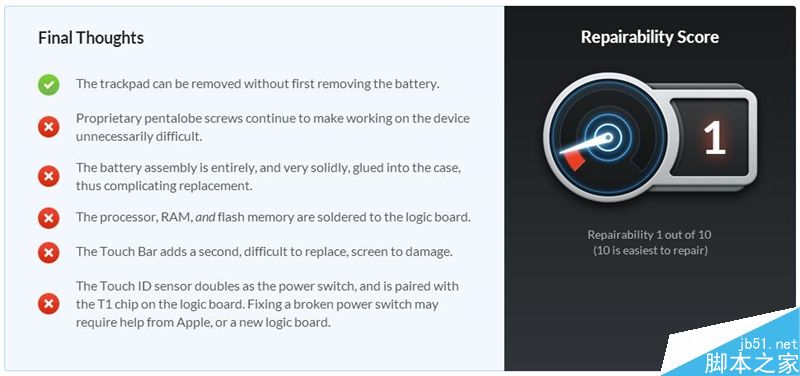

我们给2016款TouchBar版MacBook Pro的可维修性评分为1，毫无维修价值。内部的高集成化注定新Macbook Pro是一台不允许出现故障的电脑，如果内存、处理器、SSD其中的某一样抽风坏掉了……对不起，请直接换主板！或者换机！
最后再次强调，TouchBar虽炫但非常脆弱，而且很难更换。所以一定要小心呵护。
