传统的ThinkPad系列笔记本主打商务人群，给人留下一种严肃、厚重的刻板印象，不过2015年款的新ThinkPad X1C打破了传统厚重刻板形象，外观纤薄时尚，并配备最新五代酷睿i7处理器，内置强大的新核心显卡。对于还不清楚ThinkPad X1C笔记本的质量怎么样的网友们，今天小编将为大家带来这款ThinkPad X1C拆机图解，通过拆机深入解剖这款轻薄ThinkPad笔记本内部设计、做工以及品质如何。有兴趣的朋友们可以了解下本文哦。
ThinkPad X1C可以说是ThinkPad的变革之作，为消费者奉献了一款具备颠覆工艺的产品，在拆机之前，我们先来了解下这款笔记本的硬件配置。
硬件方面，ThinkPad X1C 2015（高配版）笔记本采用14英寸2K超清屏幕，搭载Intel酷睿i7-5500U处理器，内置8GB内存和256GB固态硬盘，作为一款轻薄商务本，这款笔记本并没有配备独立显卡，但CPU内置性能不错的HD5500核心显卡。扩展方面，则配备HDMI、DJ45转换接口、USB3.0、高清摄像头等。

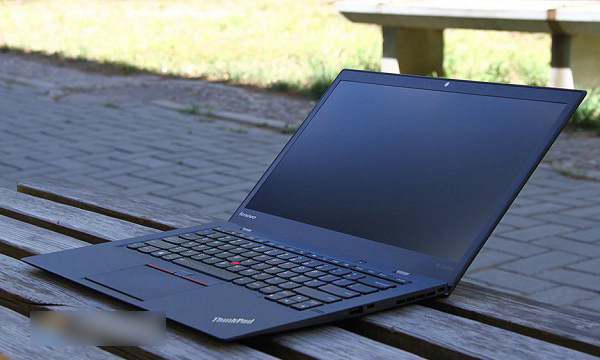

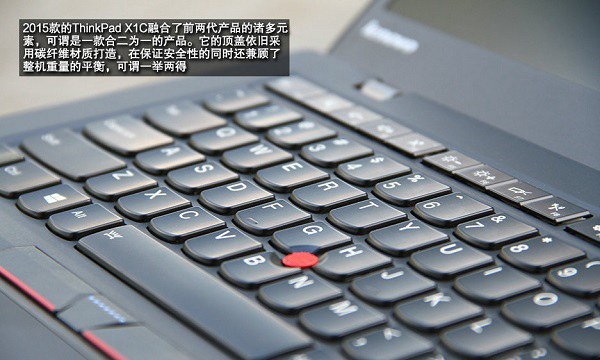

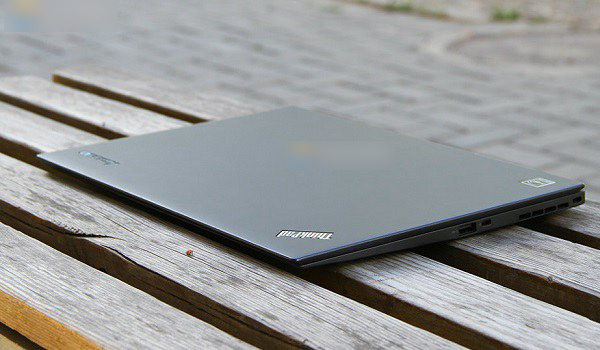

2015款的ThinkPad X1C融合了前两代产品的诸多元素，可谓是一款合二为一的产品。它的顶盖依旧采用碳纤维材质打造，在保证安全性的同时还兼顾了整机重量的平衡，可谓一举两得。

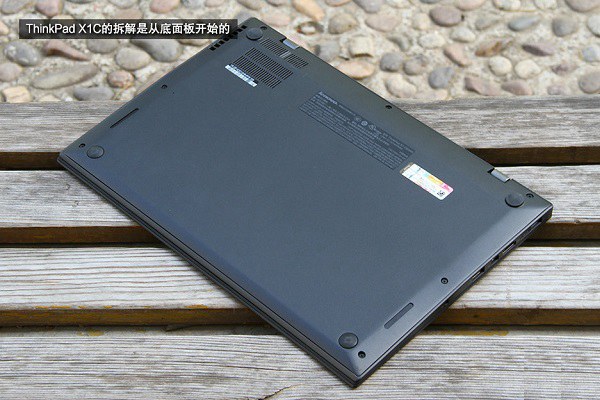

与大多数笔记本一样，ThinkPad X1C拆机依旧是从底面板开始的，使用螺丝刀将底部固定螺丝先拆卸下来，如图。

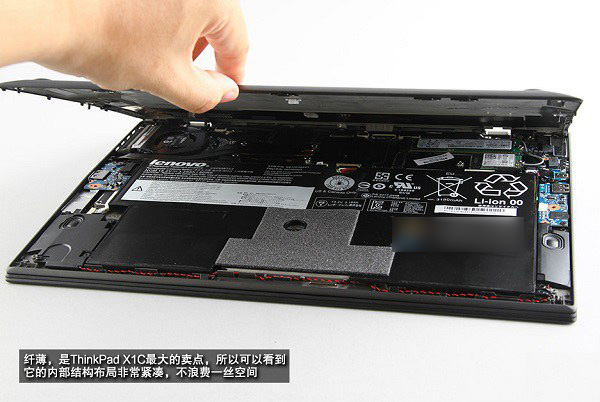

拆掉底部的固定螺丝后，就可以打开后盖了。纤薄，是ThinkPad X1C最大的卖点，所以可以看到它的内部结构布局非常紧凑，不浪费一丝空间。

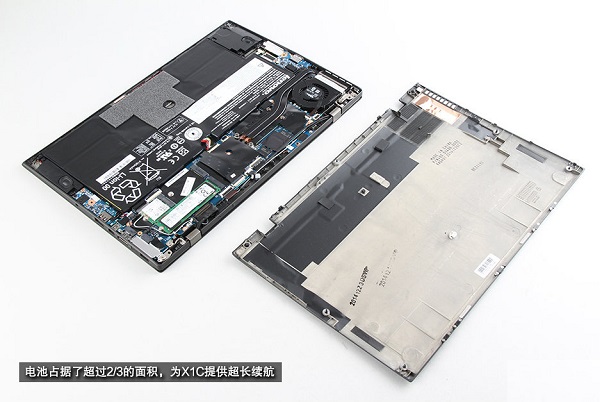

电池占据了ThinkPad X1C内部超过三分之二的面积，这也为X1C提供超长续航提供了基础。

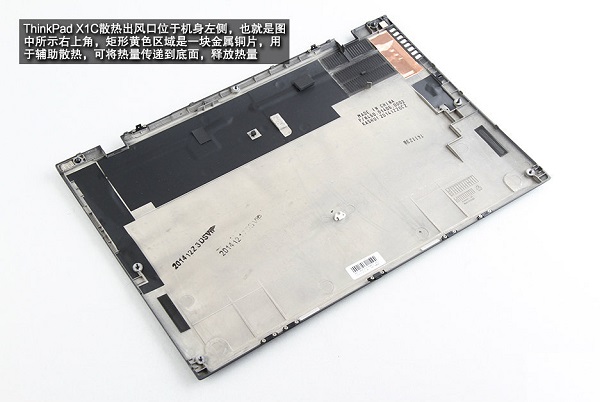

ThinkPad X1C散热出风口位于机身左侧，也就是图中所示的右上角，可将热量传递到底面，释放热量。

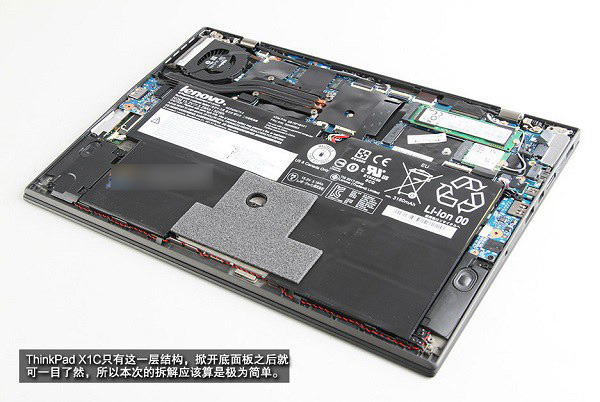

ThinkPad X1C只有这一层结构，掀开地面版之后就可以一目了然了，所以本次的拆解应该算是极为简单的。

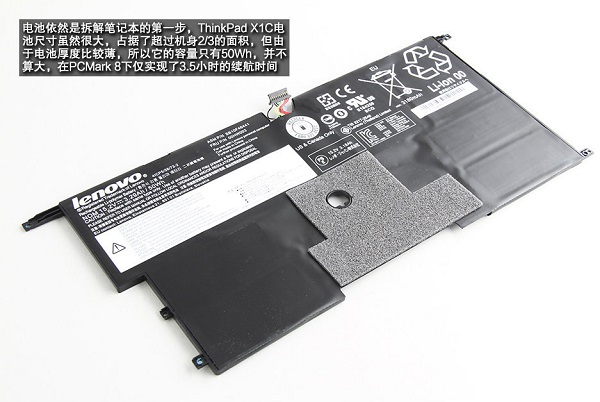

电池依然是拆解笔记本的第一步，ThinkPad X1C虽然电池面积很大，不过由于电池厚度比较薄，所以他的容量只有50Wh，这并不算大，因此ThinkPad X1C笔记本日常使用续航4小时左右也是可以理解的。

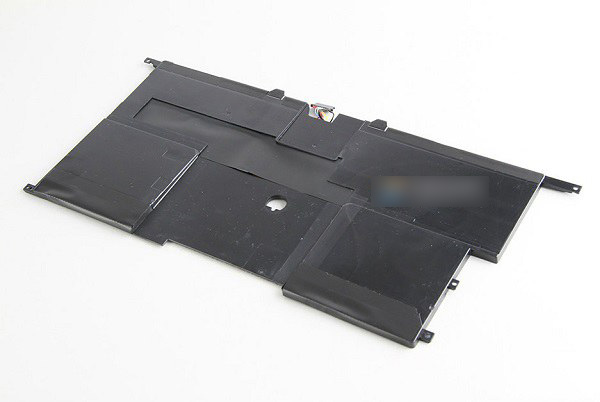

图为拆卸下来的ThinkPad X1C电池背面特色。

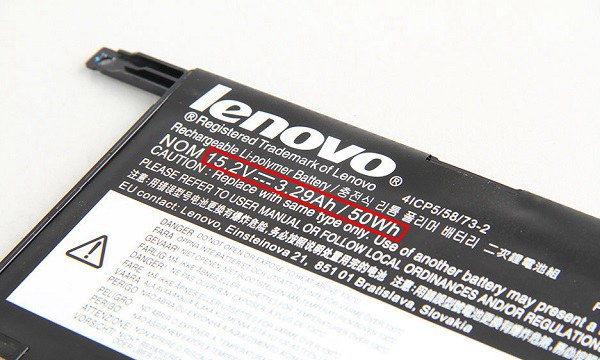

ThinkPad X1C笔记本电池中标注有详细信息，包括工作电压、电流以及容量信息等等。

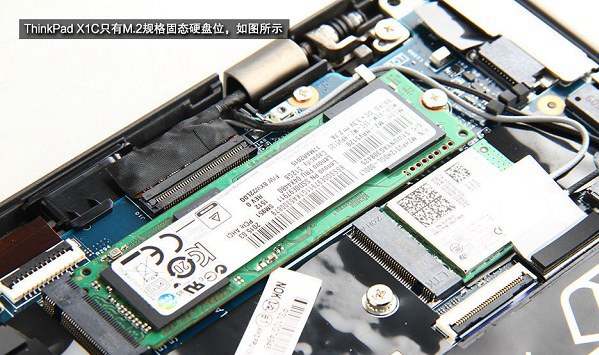

下图为ThinkPad X1C笔记本内置的M.2规格固态硬盘位特写。

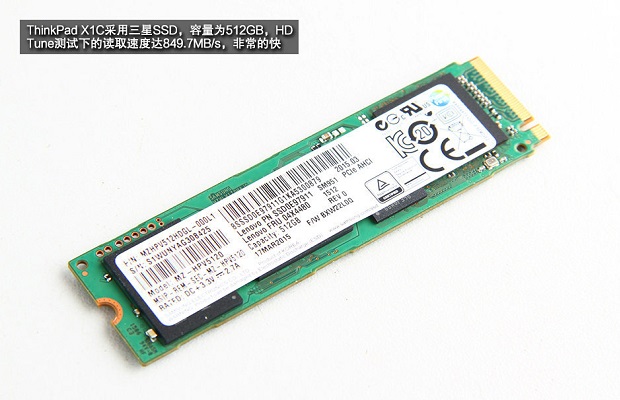

ThinkPad X1C采用三星SSD，今天我们拆解的是高配版ThinkPad X1C，内置固态硬盘容量为512GB，容量在目前算是比较大的。通过HD Tune测试下的读取速度达到849MB/s，读取速度非常的快。

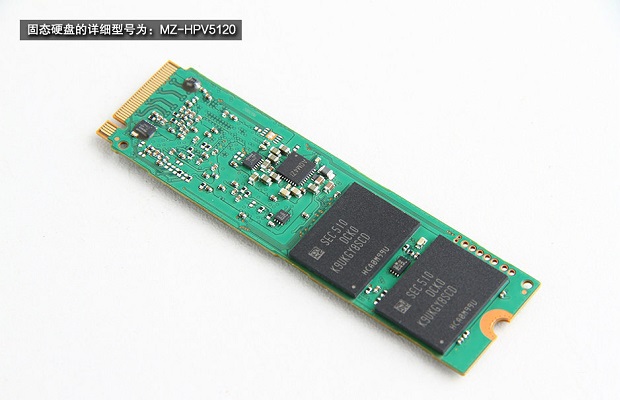

固态硬盘背面标注有详细的型号信息，起型号为MZ-HPV5120，如图。

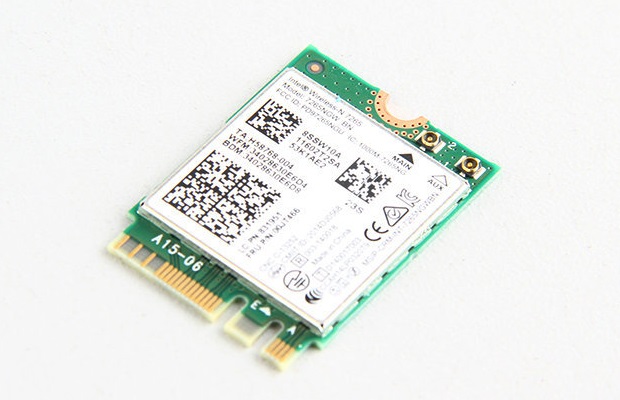

图为拆卸下来的ThinkPad X1C内置的无线模块特写，型号为Intel Wireless-N 7265 BN，如图所示。

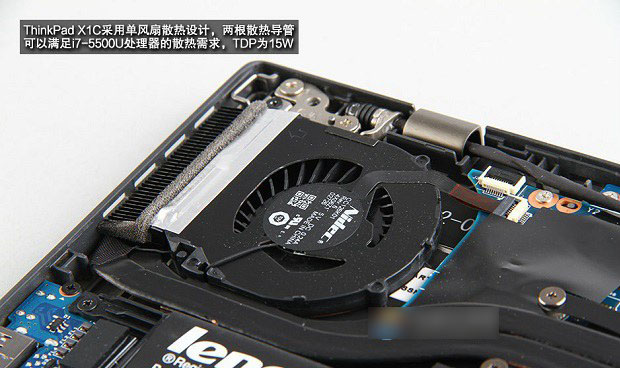

ThinkPad X1C采用单风扇散热设计，两根散热导管可以蛮子i7-5500U处理器的散热需求，TDP为15W。

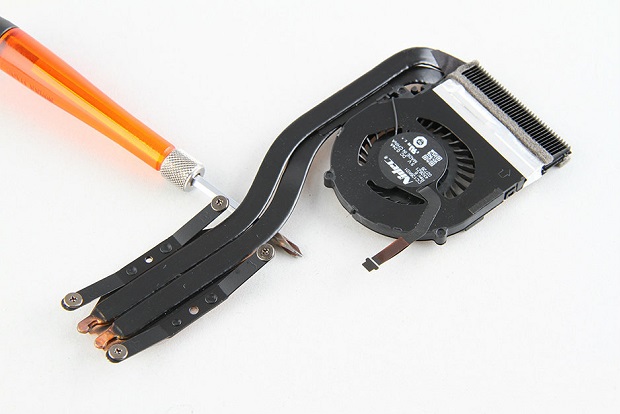

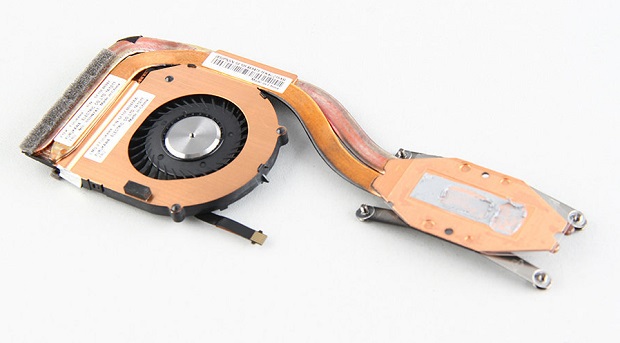

下图为拆卸下来的CPU散热器特写。

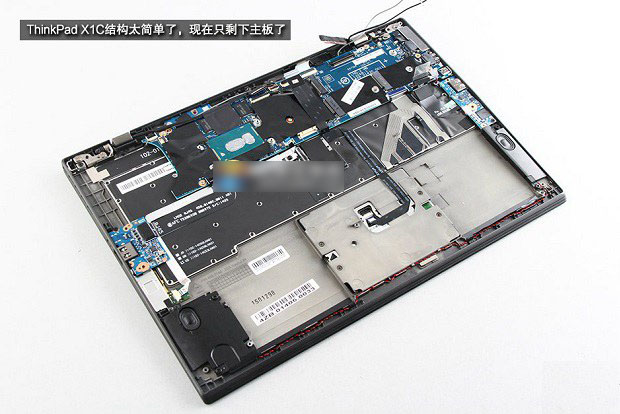

将电池、处理器的散热模块拆卸完了之后，ThinkPad X1C内部结构就只剩下主板了，内部结构可以说非常简单，集成度很高。

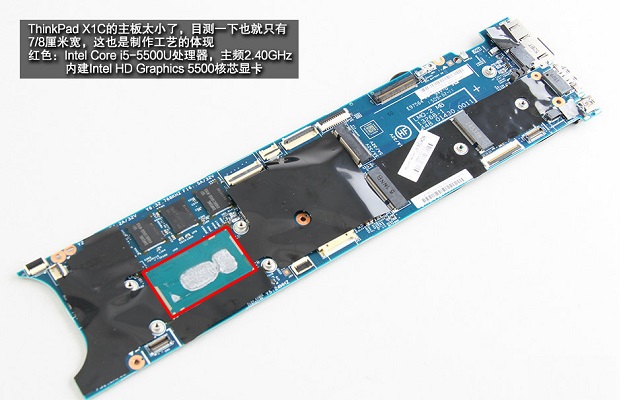

ThinkPad X1C的主板设计类似于苹果Mac，主板尺寸非常小，目前一下也就只有七八厘米，这也是制作工艺的体验。在拆卸下来的主板上，下图红色标注的为Intel酷睿i5-5500U处理器，主频2.4Ghz，并且内置了Intel最新的HD Graphics 5500核心显卡，性能出色。

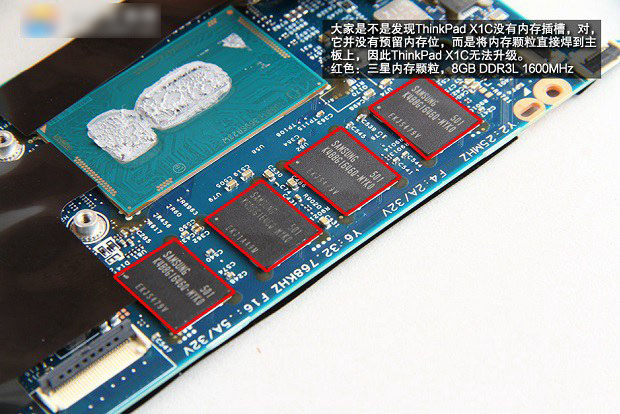

熟悉笔记本拆机的朋友，有没发现ThinkPad X1C没有内存插槽？对，它并没有预留内存位，而是将内存颗粒直接焊接到主板上，因此ThinkPad X1C无法实现内存升级。下图中，红色标注的为三星内存颗粒，内存大小为8GB，容量也算是比较大的，完全可以满足用户对内存的需求。

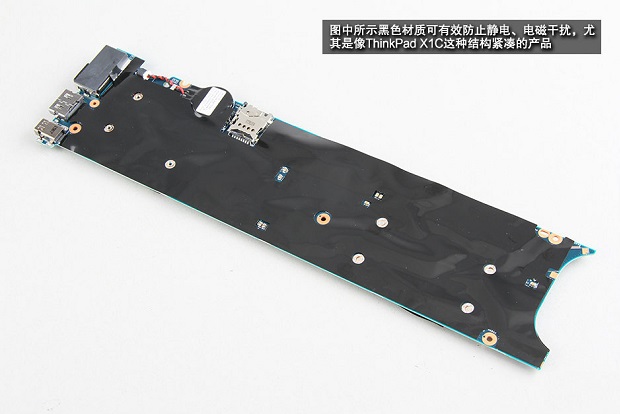

图中所示的黑色材质可以有效防止静电、电磁干扰，尤其是像ThinkPad X1C这种结构紧凑的产品。

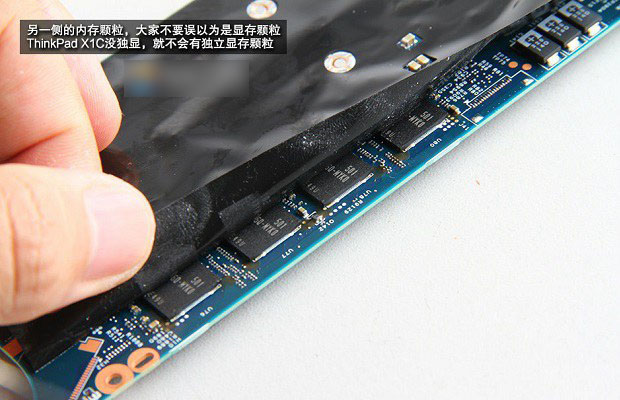

图为另一侧的内存颗粒特写，大家不要误以为是显存颗粒，因为ThinkPad X1C没有配备独立显卡，因此不会有显存颗粒。

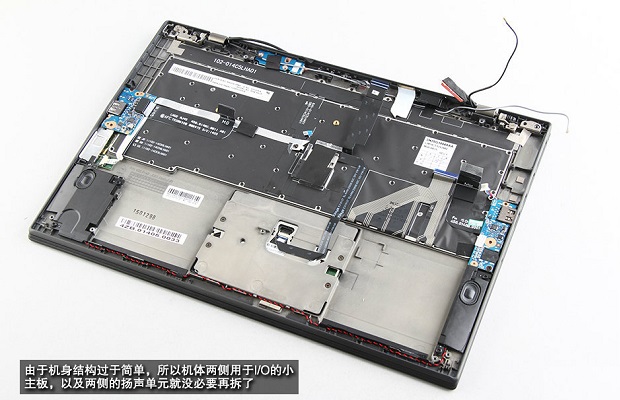

由于ThinkPad X1C机身机构过于简单，所以机身两侧用于I/O的小主板以及两侧的扬声器单元就没有必要再拆了，如下图。

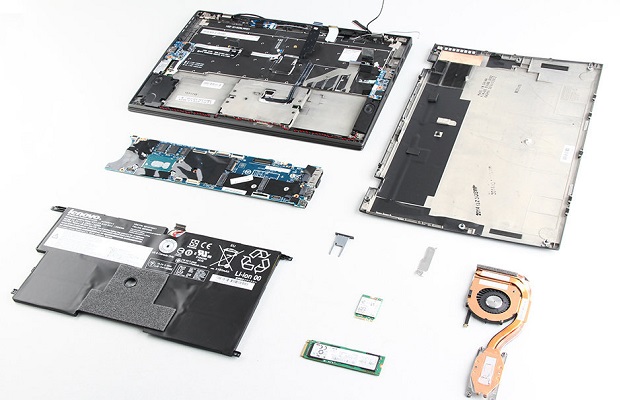

ThinkPad X1C拆机到这里就结束了，拆机最后一起来看看ThinkPad X1C拆机全家福吧。
拆机总结：
通过本次拆机不难看出，ThinkPad X1C内部做工与设计还是非常有水准的，主板集成度非常高，内部主板尺寸非常小，这为电池预留了更大的面积，保证了一款纤薄主流手机也能具备不错的续航表现。ThinkPad X1C可以说是ThinkPad的变革之作，无论是外观设计还是内部做工质量，相信前代产品都有不小提升，令人印象深刻。
