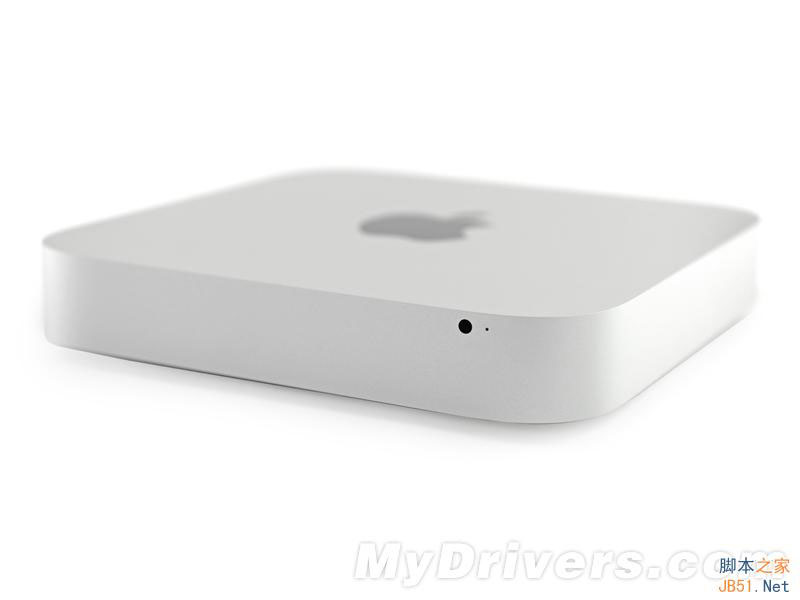

历经两年多的沉默，小巧可爱的Mac mini终于升级了，带来了Intel Haswell处理器、Iris/HD5000核芯显卡、802.11ac Wi-Fi无线网卡、PCI-E固态硬盘等闪亮配置(不同型号不一样)，这些都是让人欣喜的地方。
但事实上，新款Mac mini处处都存在“深坑”。为什么这么说呢？看完iFixit的详细拆解，你就明白了。
这次iFixit拿到的是乞丐版，就是国内售价3588元那款，没有固态盘，内存也只有4GB，搭载主频1.4GHz的双核四线程Core i5处理器，动态加速最高2.7GHz，内置500GB机械硬盘。

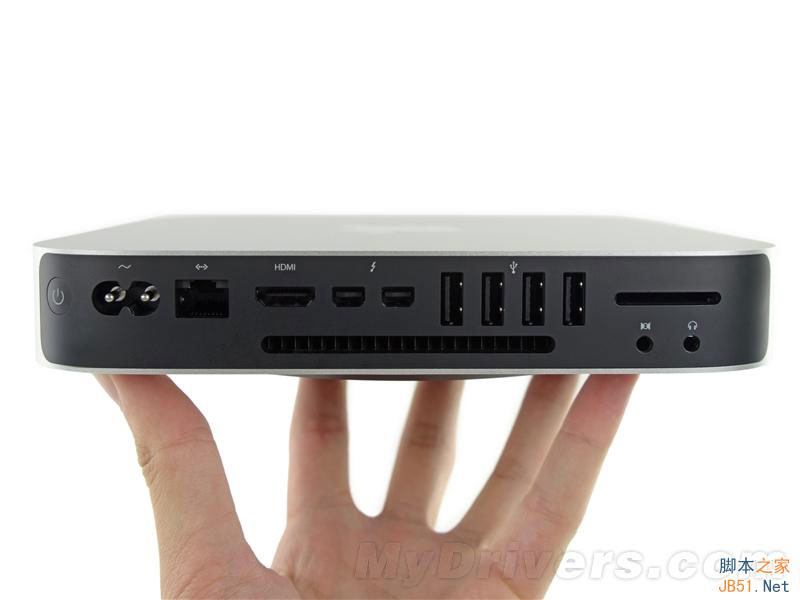

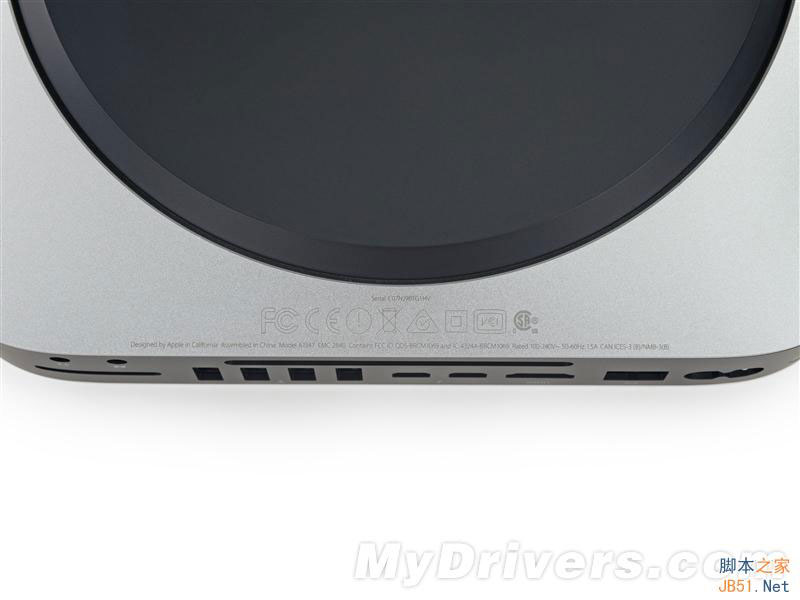

背部接口倒是挺全面的，不过相比上代产品也没啥提升。从左到右依次是电源开关、电源接口、网线接口、HDMI接口、两个雷电接口、四个USB 3.0接口、SD卡插槽以及音频接口。
具体型号为A1347

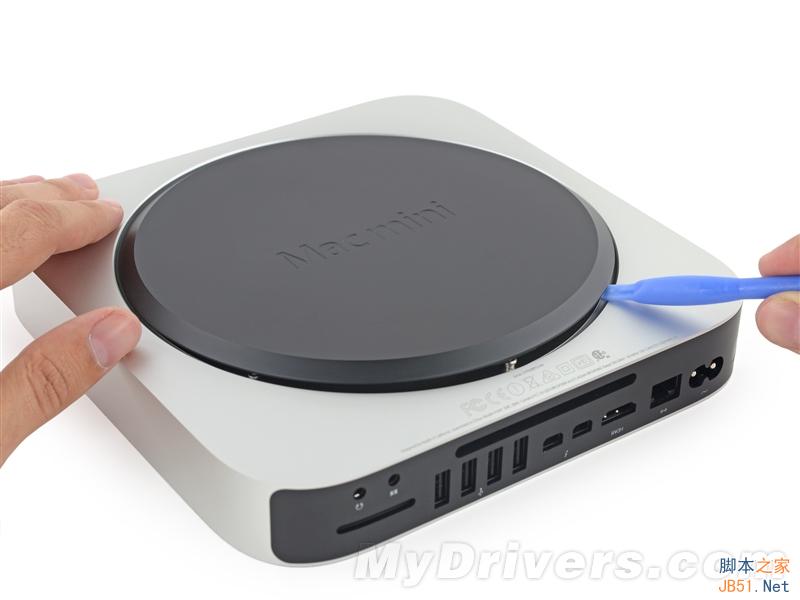

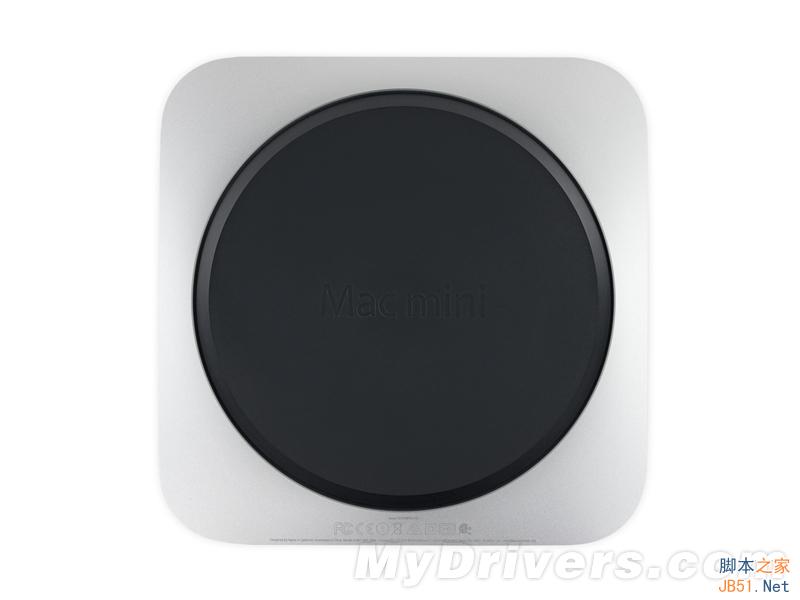

拆解就要从顶部这个盖子入手

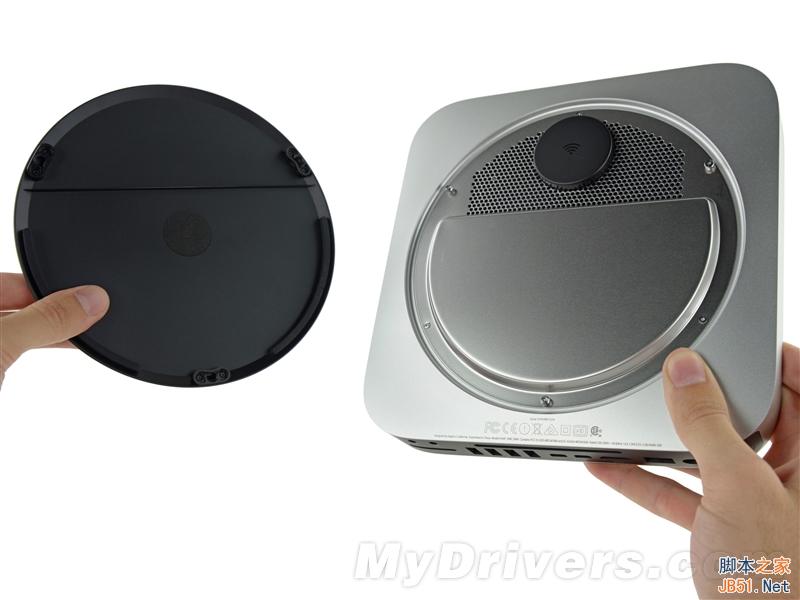

用撬棒拆下来并不是很困难

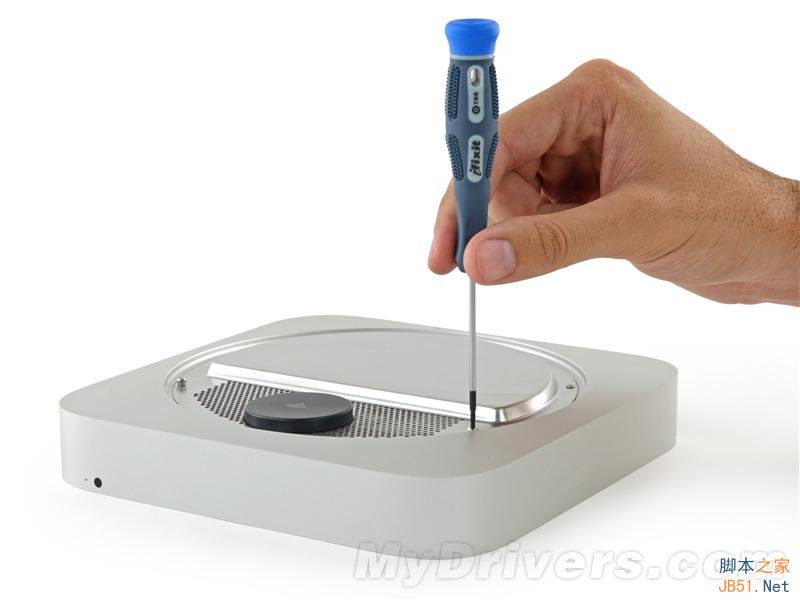

拆掉之后终于看到螺丝钉了

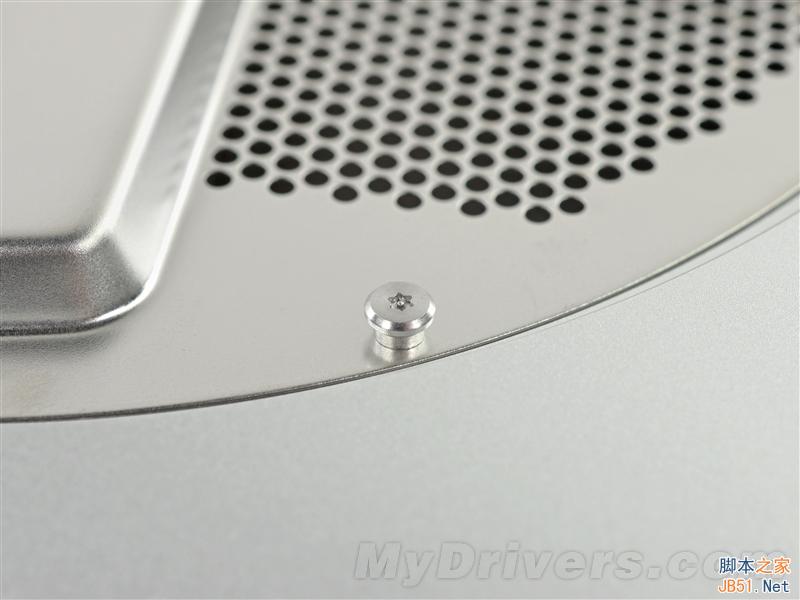

六角形螺丝钉
有专业工具咱就不怕

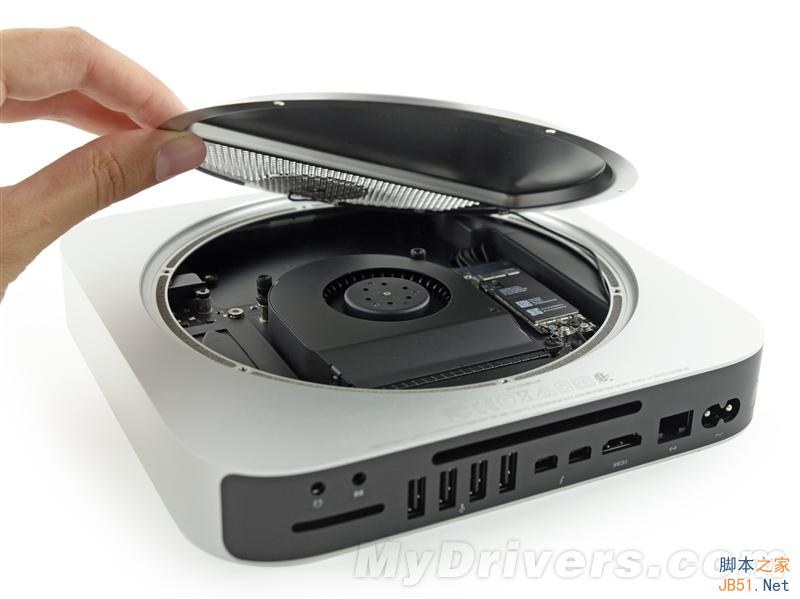

取下金属盖板

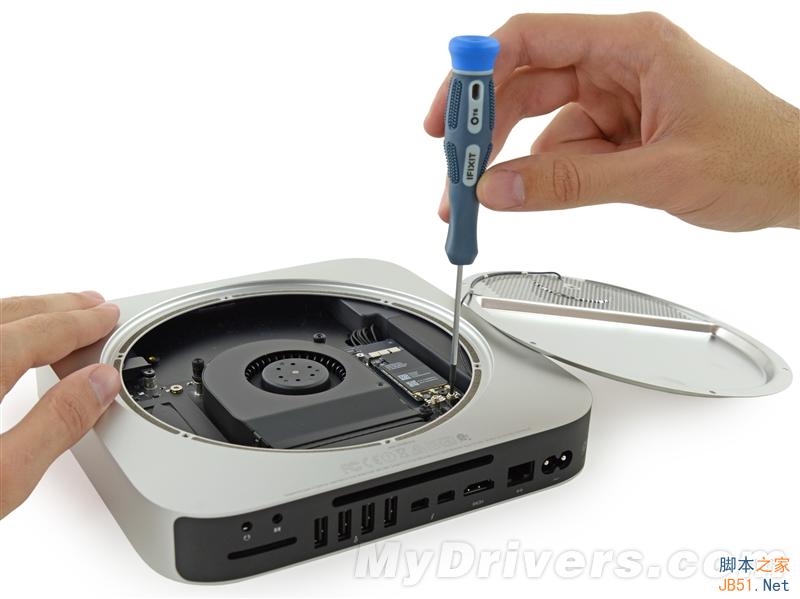

准备拆无线网卡和散热器

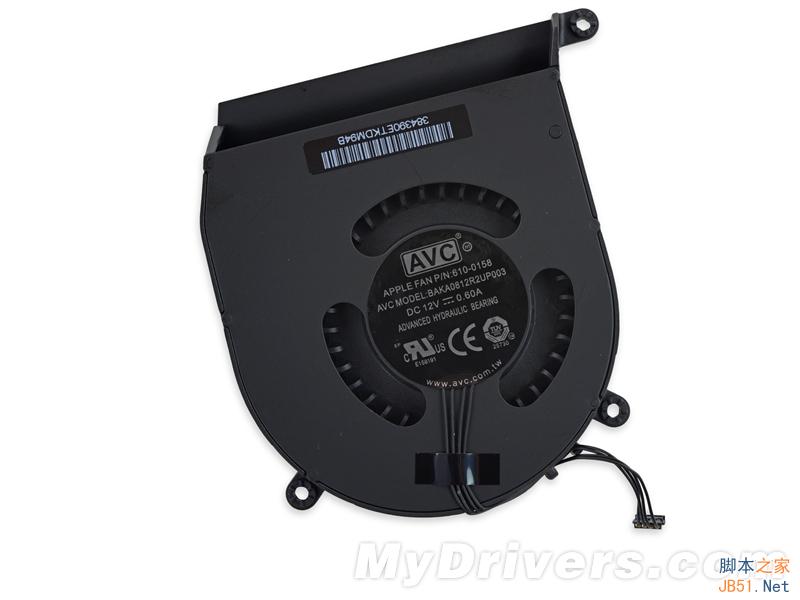

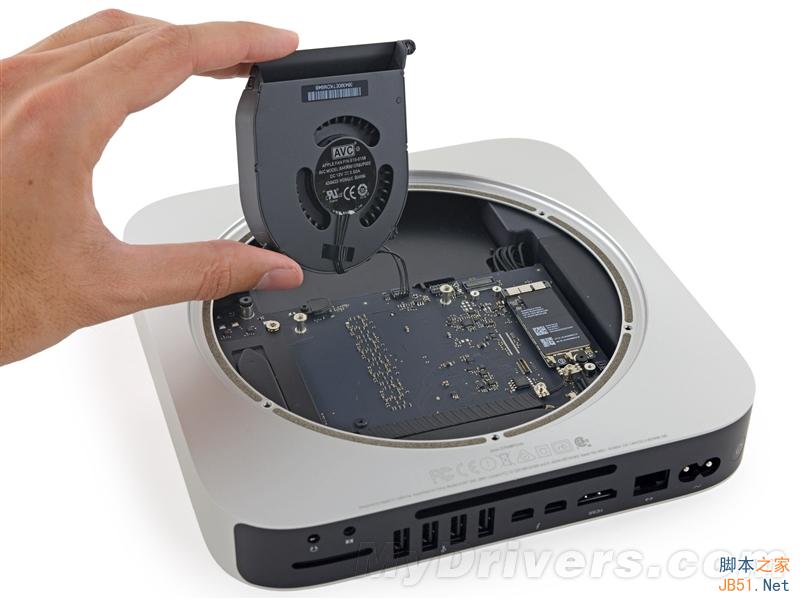

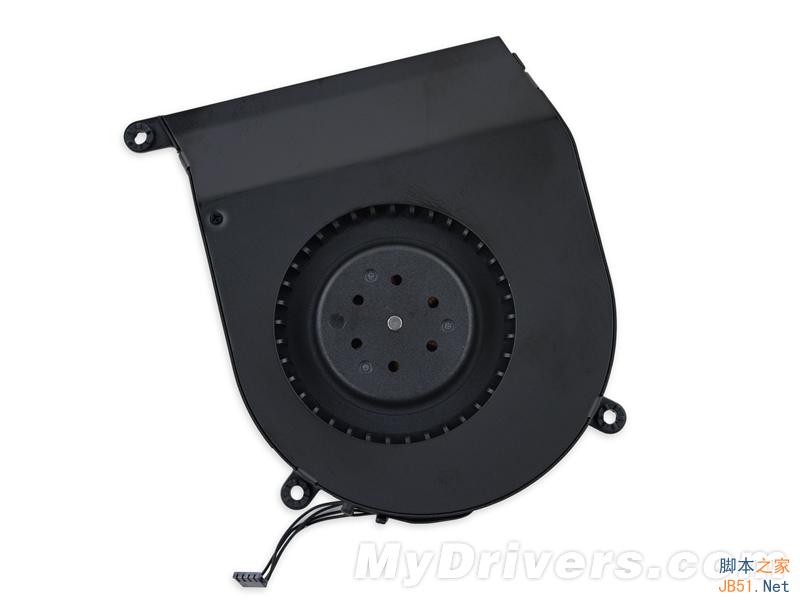

拿掉散热器，已经可以看到风扇来自AVC
这种散热器在笔记本里边经常见到，但据说苹果用这个散热器内部做工很细致，轴承及润滑油都是最好的。
在较低的转速下也能带来可观的风量，确保静音

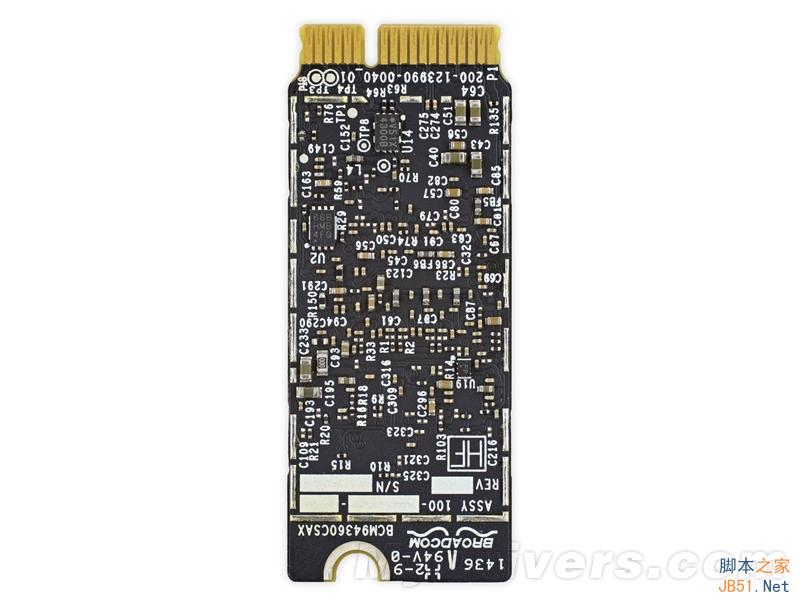

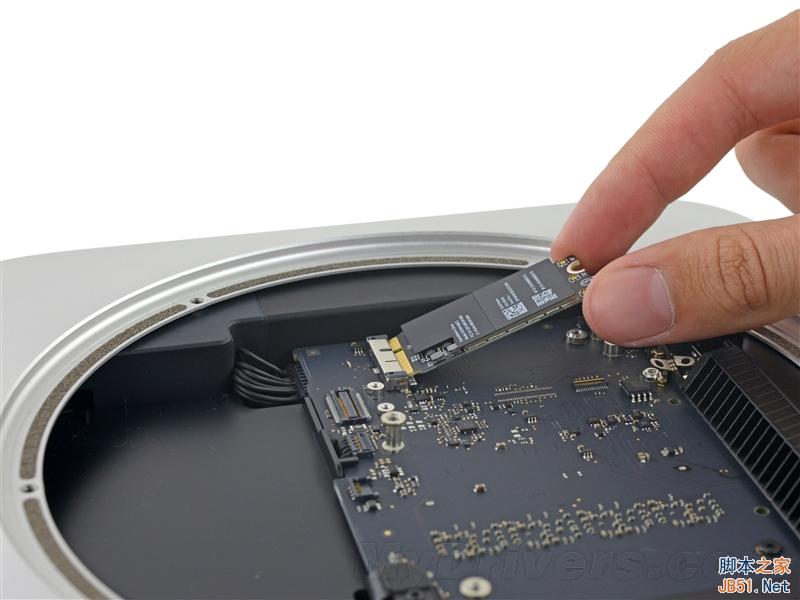

开拆无线网卡，传统的PCI-E接口

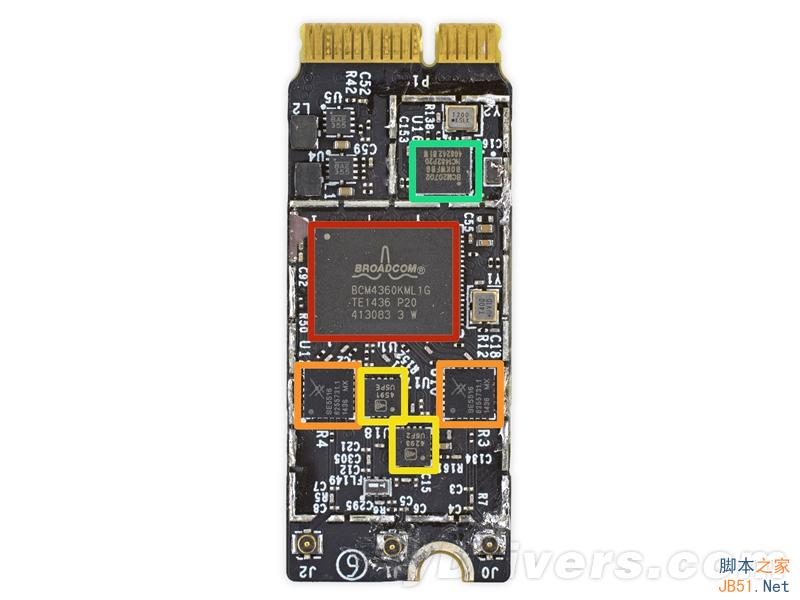

看看芯片吧：
红色：博通BCM4360KML1G千兆网卡，支持5GHz频段以及802.11ac
橙色：三洋SE5516双频802.11a/b/g/n/ac前端模块
黄色：RFFM4293 2.5GHz和RFFM4591 5GHz前端模块，来自三洋
绿色：博通BCM20702蓝牙4.0芯片

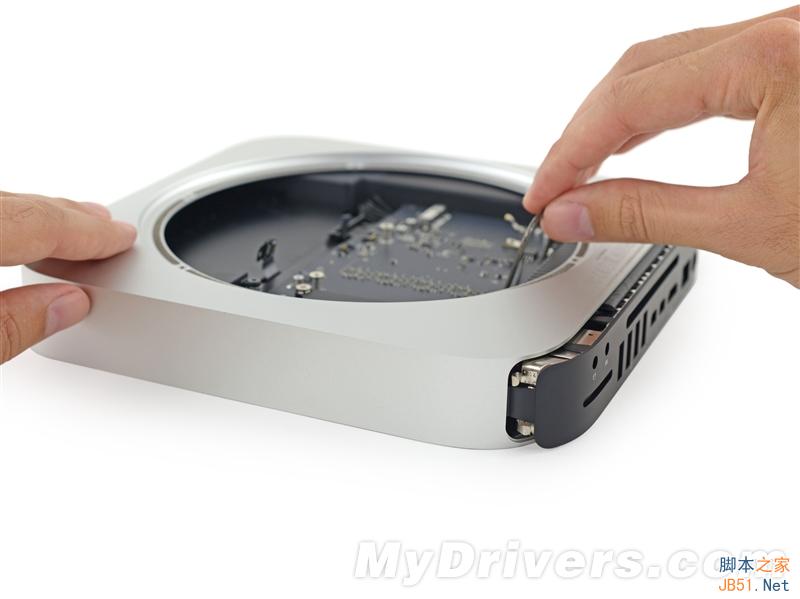

这里又用到专业工具了，不然还真不好取出主板

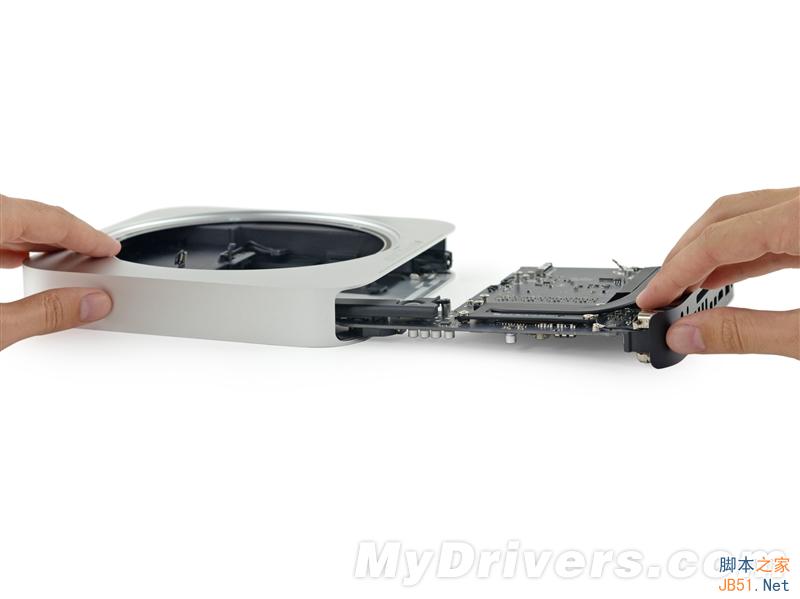

取下主板

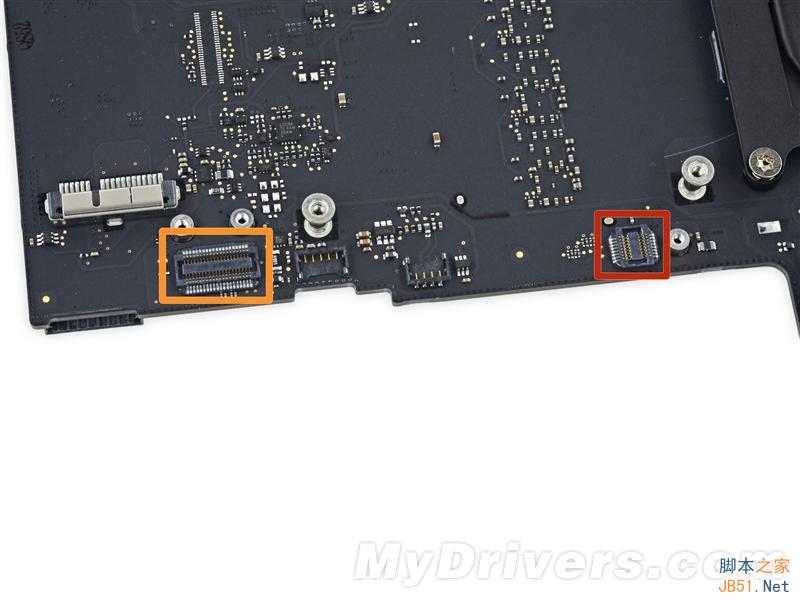

红色部分是苹果的SATA转接口，新版只有一个，两年前那个版本上有两个。
橙色这个应该是为PCIe固态盘预留的，当然接口也是苹果定制那种。

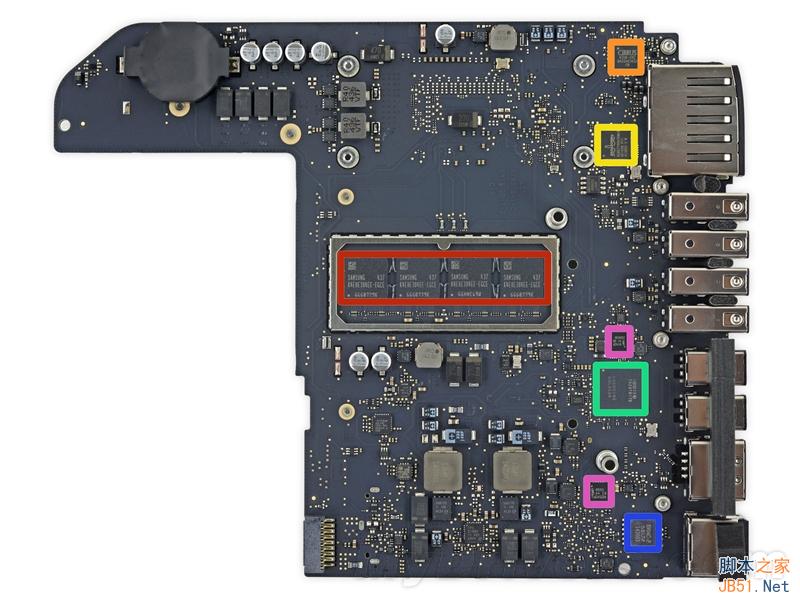

看看主板上零件吧；
红色：三星的K4E8E304EE-EGCE LPDDR3内存颗粒，容量8Gb，共四颗组成32Gb（4GB）的容量，直接焊接也就意味着无法升级了。
橙色：Cirrus Logic 4208-CRZ音频芯片，2013款MBA和MBP用的也是它
黄色：博通BCM57766A1KMLG千兆网卡，同时也作为SD卡和ASF 2.0主控
绿色：Intel的DSL5520雷电控制器
蓝色： LFE8904C-F网络滤波芯片
粉色：NXP 6142F和PCA9501BS 8位I/O扩展芯片

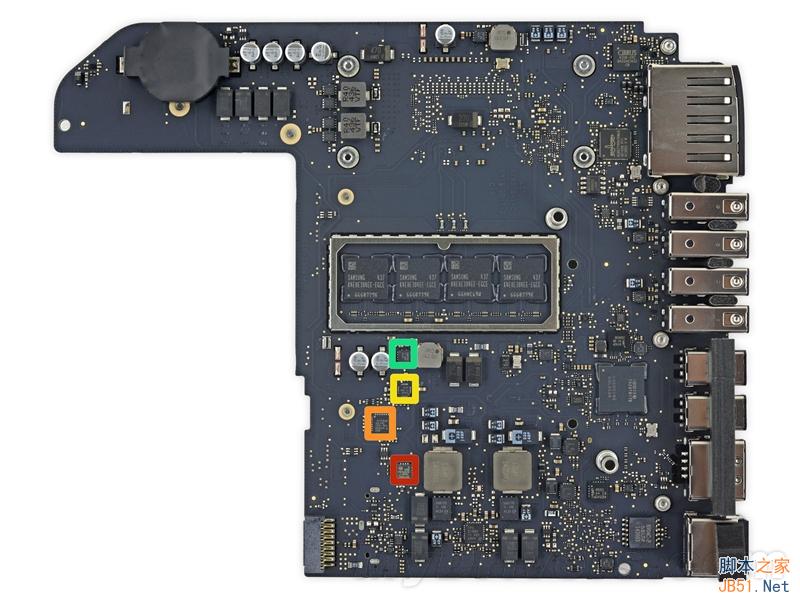

再来看看主板上的其它芯片：
红色：1428-7 420BE5A BMY系统管理总线控制器和温度传感器
橙色：CY7C63833 LTXC USB主控
黄色：德州仪器的TPS51916 DDR3内存控制器
绿色：德州仪器的可温度补偿DC/DC降压控制器

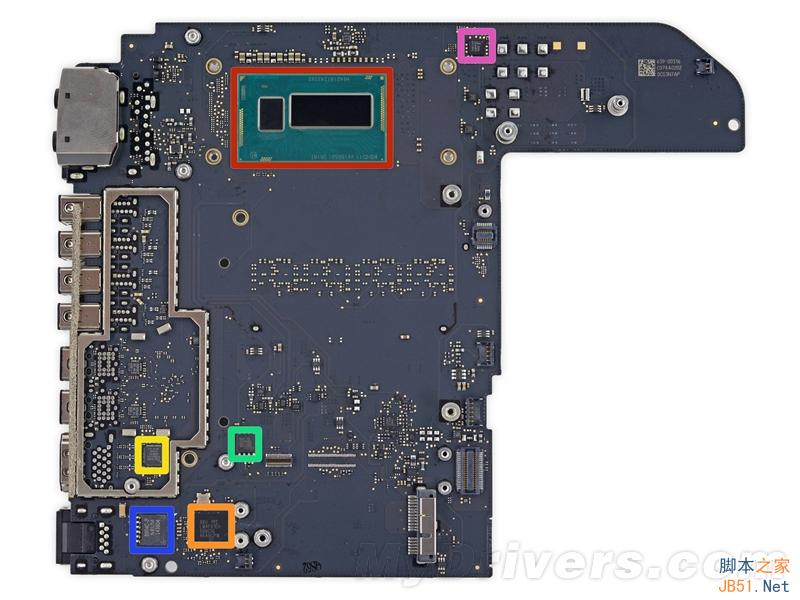

最后是主板背面的芯片：
红色：i5-4260U处理器，集成HD Graphics 5000核显
橙色：德州仪器的Stellaris LM4FS1EH
黄色：PS8401A的HDMI信号控制器
绿色：MX25L6406E的64Mb CMOS芯片
蓝色：LFE8904C-F网络滤波器

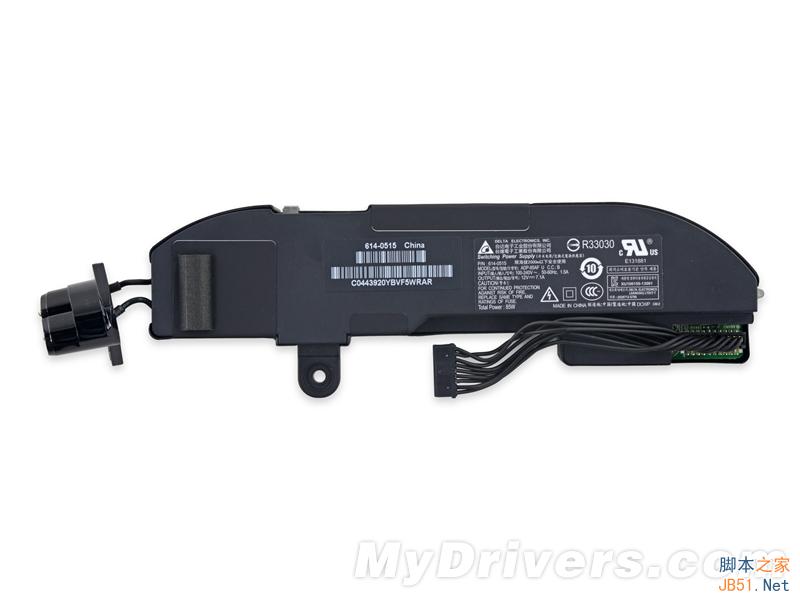

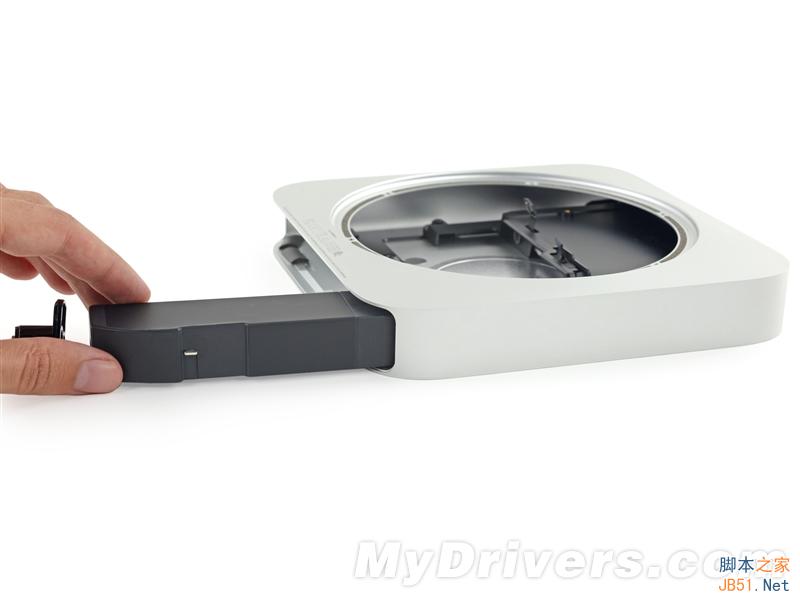

取下电源
和老版本上的一样，苹果简直是不思进取

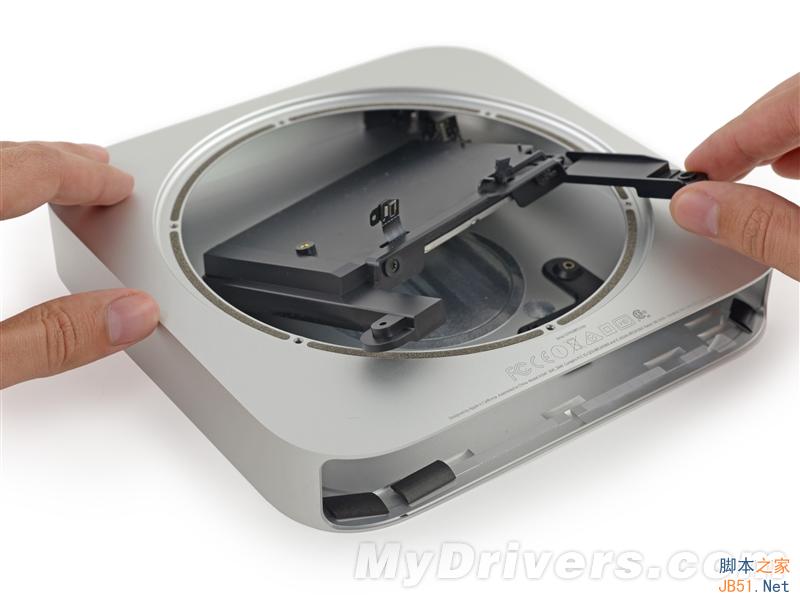

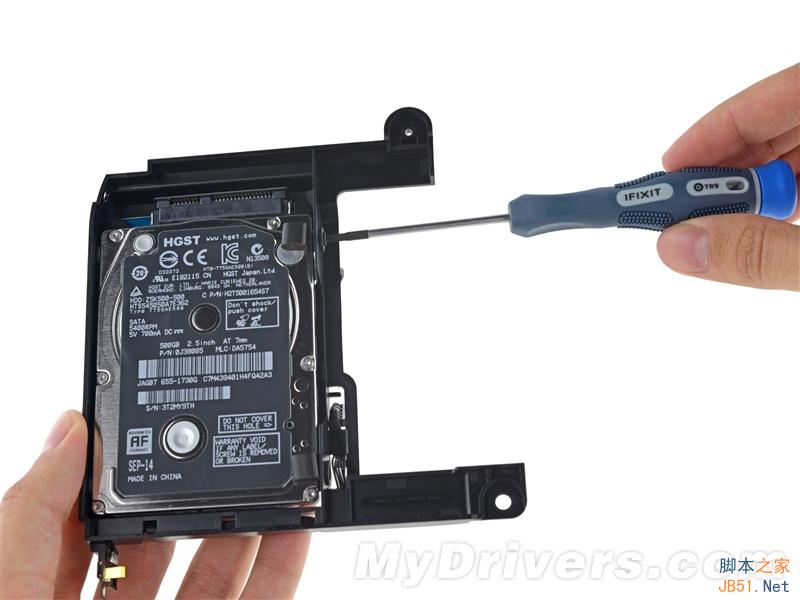

拆掉硬盘支架
用的就是普通2.5英寸机械硬盘，厚度7mm

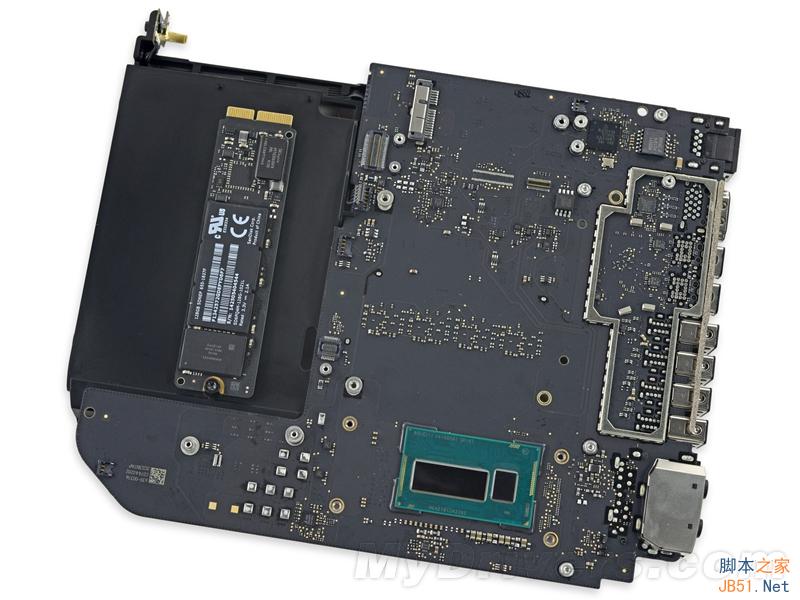

支架上似乎给SSD预留了空间，这块SSD来自之前被拆掉的iMac

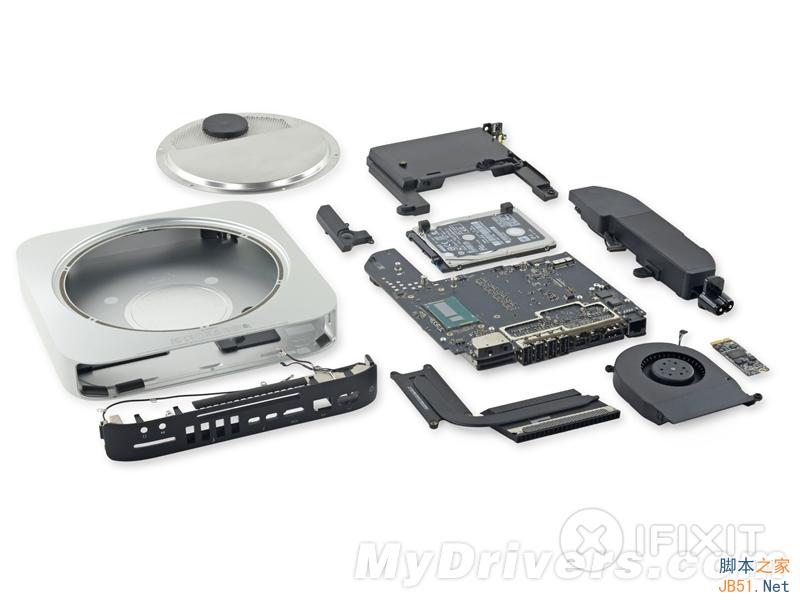

拆解全家福
最终iFixit给出的可修复得分为6分（满分10分），和iPhone 6的成绩一样。
尽管拆解起来比较容易，但分数还是不太高，具体原因如下：
--苹果居然没有用胶水，点个赞；
--有了合适的工具，拆解相当容易；
--T6螺丝钉非常恶心，无论是更换硬盘或者清洁风扇都要先解决这个问题；
--CPU直接焊接在主板上
--内存也是焊接的。
总的来说，尽管Mac mini和大部分mini PC一样拆解起来并不困难，但焊接在主板上的CPU和内存注定了你无法对它作出重大的升级。当然如果你买了乞丐版的话，把HDD换成SSD还是有可能的。
以上就是新版mac mini真机详细拆解图，谢谢大家阅读！
